「工控案例」送水温度历史趋势查看异常

某日，需要查看某清循环送水温度（TI-101）的历史趋势，在趋势图里添加该变量后，发现曲线显示为一条直线，通过调节Y轴显示范围，也无法看出变化。该变量在画面上显示正常。

该HMI画面由开发。检查该变量的记录功能，确认已经开启。检查历史记录的配置，未见异常。

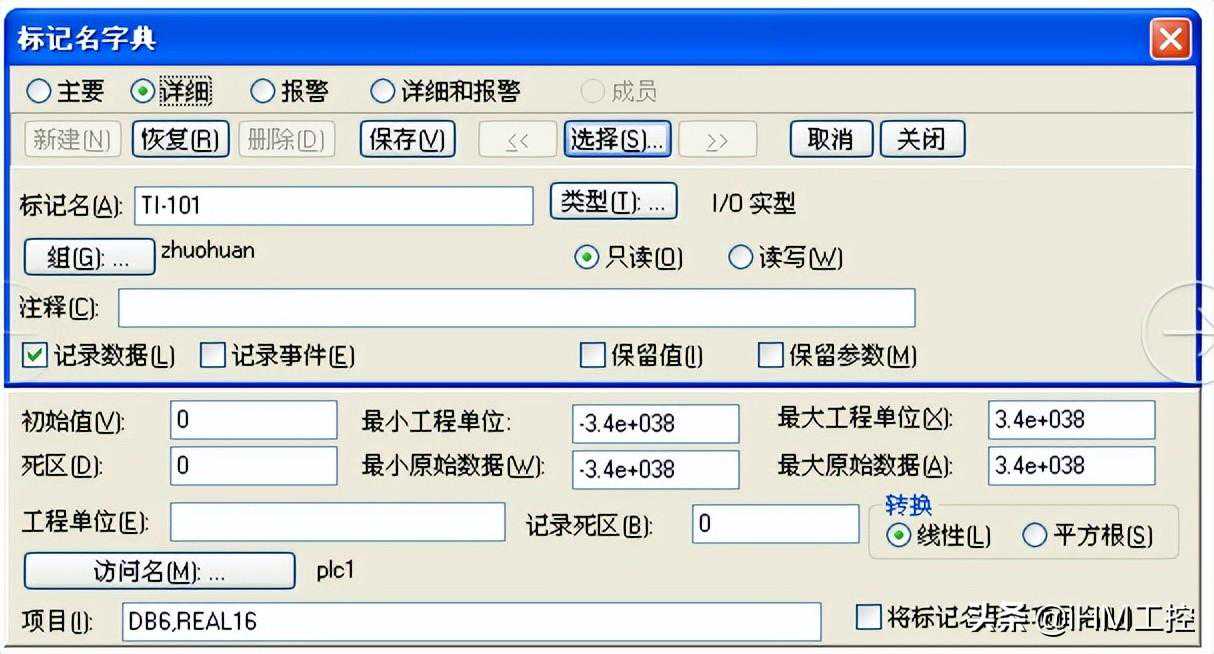

将该变量与能正常查看历史趋势的变量进行对比，发现其转换参数的范围为默认值（-3.4e+38~3.4e+38），未与实际范围对应。

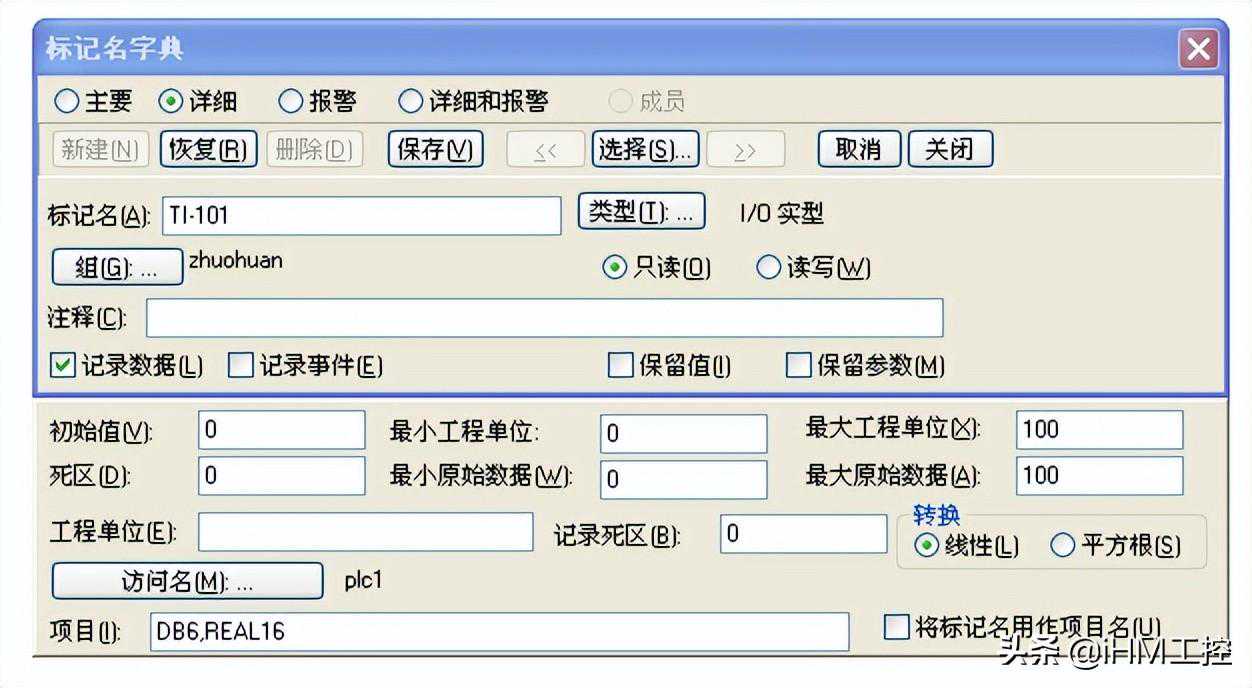

将该对应的参数按照实际情况修改成0-100：

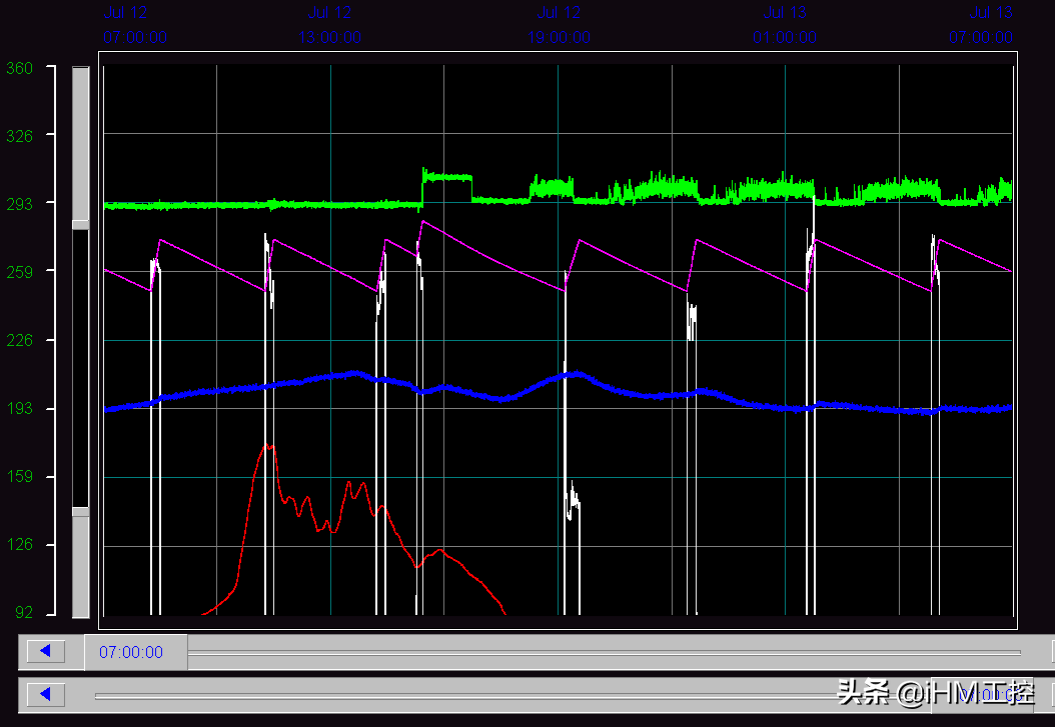

保存，重启HMI画面后，历史趋势该变量的范围变成了0-100，能够看出变化趋势（蓝色曲线）：

按照这个模式修改了其他变量的转换参数，并重新部署HMI项目，解决问题。

1、变量元素标定参数与工程标定参数只要一致，即可实现1:1的变换，因此，画面显示的值就是PLC内部的值。

2、INTOUCH历史控件里使用工程标定参数作为Y轴的范围，而原来的跨度太大，看似一条直线，调整到合理范围后，即可观察到趋势变化。

3、INTOUCH的历史趋势控件无法显示曲线的标尺值，因此，无法判断一条直线时的值是否合理。

1．工程项目中，模拟量参数要正确设置。

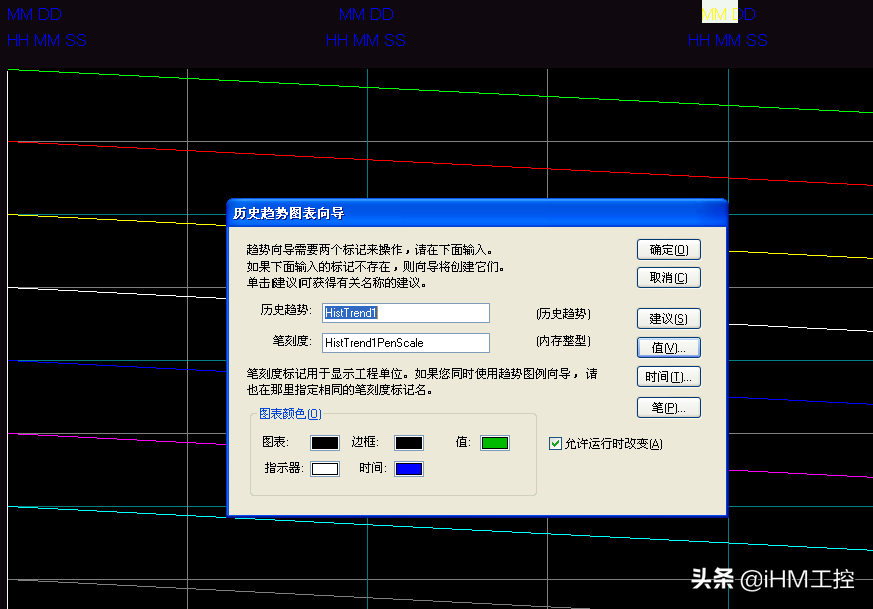

2．趋势控件要勾选“允许运行时改变”，这样可以后期查看任意已经记录的变量。

本文是实践经验，非严格论文，与相关产品和理论可能不完全相符，请明辨。
