WINCC V6.2历史趋势视图里RulerY值小数位的设置

下面根据小伙伴发来的图片整理了一下，分享给大家，很简单。不过由于发来的是手机拍摄的照片，不太清晰。

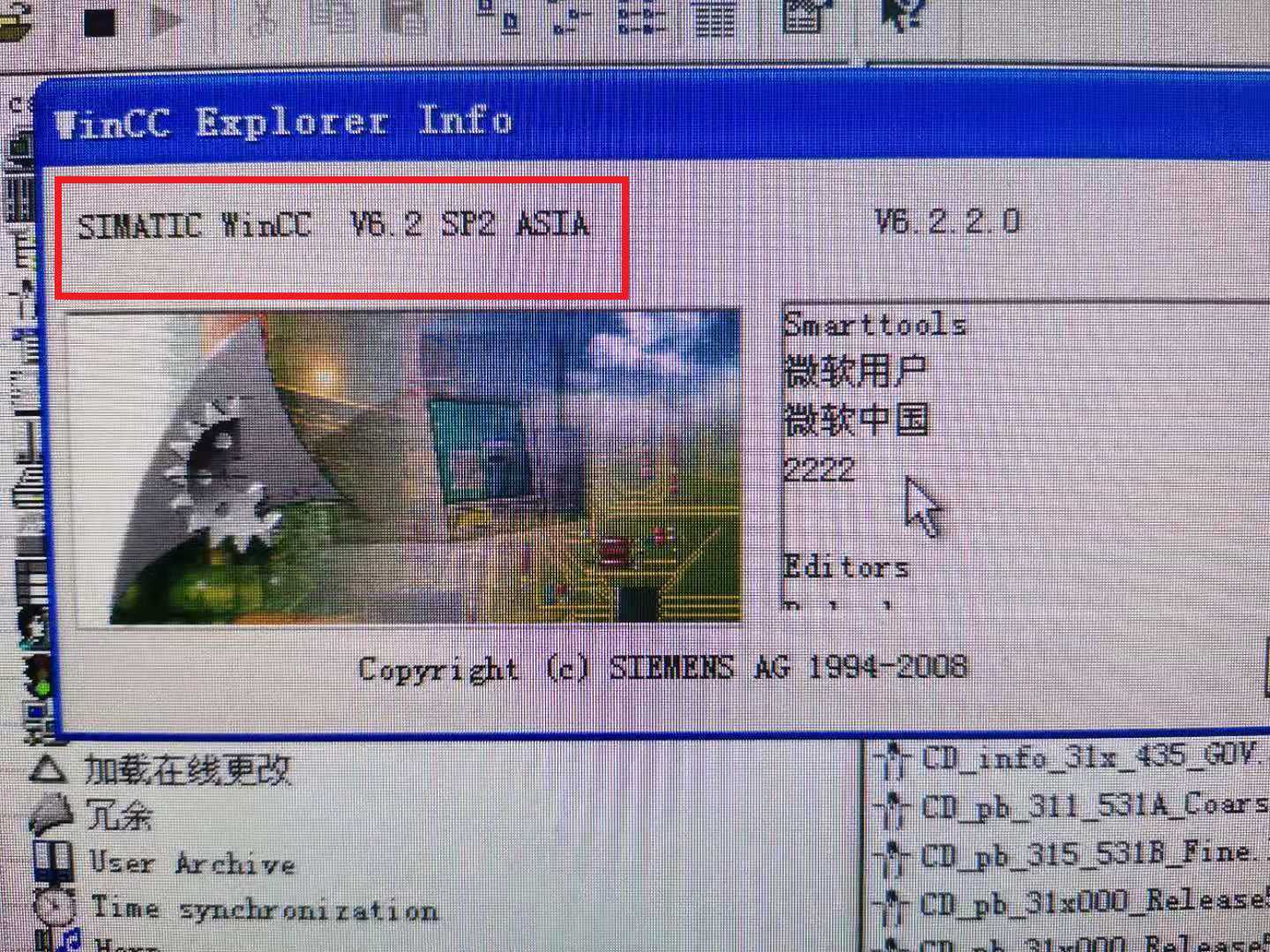

1，版本。

版本

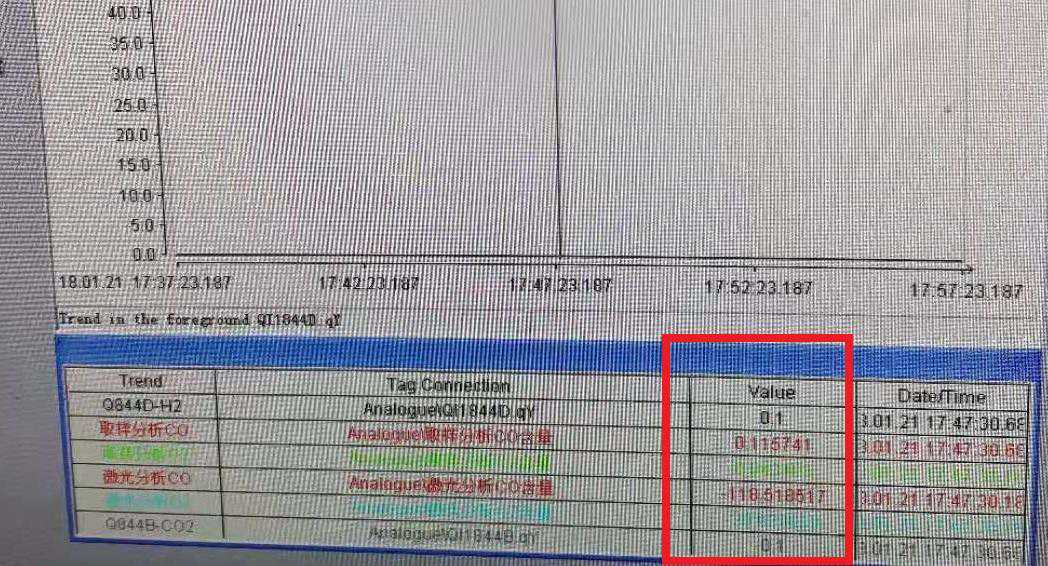

2，Ruler显示Y值小数位有1位的，还有6位的。现在需要找到怎样分别设置各自的小数位。

每个采样点有各自小数位

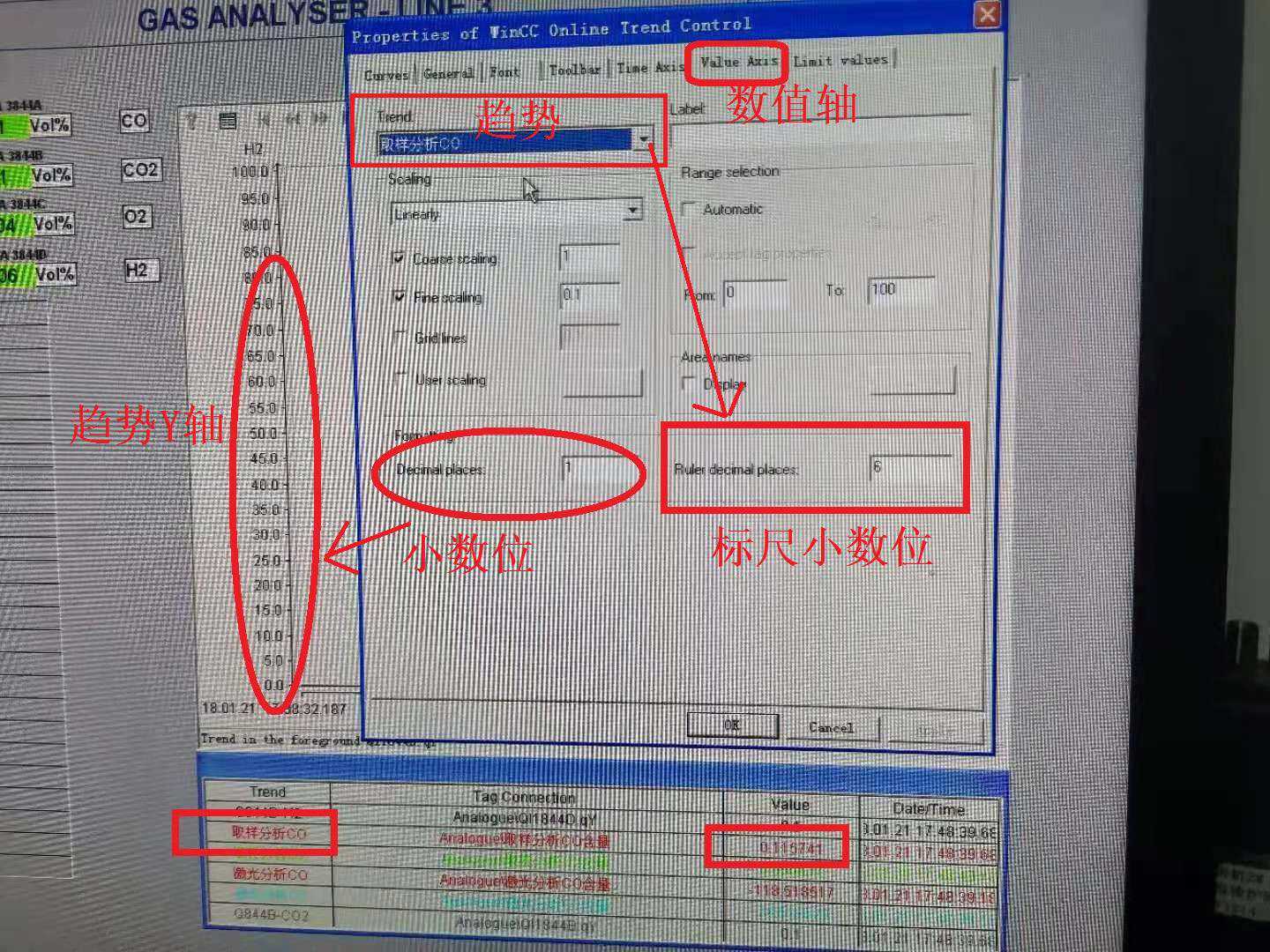

3，需要修改哪里呢？打开组态对话框，在ValueAxis（数值轴）里找到Tr（趋势），在下拉菜单里找到各自的采样点位，分别在Rulerdecimalplaces（标尺小数位）里设置位数即可，我们看图片里趋势选择的是采样分析CO,标尺小数位设置为6，那么小数位在Ruler里就是显示6位小数位。

如果想设置趋势Y轴的小数位，在小数位里设置即可，由于图片里使用的是公共Y轴，所以所有采样点位的小数位都设置一样的位数。

小数位的设置
