三菱PLC实现数据加1和减1的四种方法

在项目应用中，经常要对PLC内的数据寄存器D进行数据加1和减1的操作，对应这一操作的指令是INC和DEC。

一、INC和DEC指令介绍

INC（Increment）是数据增加的指令，当条件满足时，INC指令可以使数据寄存器内的数据增加。

DEC（Decrement）是数据减少的指令，当条件满足时，DEC指令可以使数据寄存器内的数据减少。

它们的指令格式如下：

INC和DEC指令格式

按下X001，D1的数据将增加；按下X002，D1的数据将减少。

在实际使用的时候会发现，当按下X001或X002时，哪怕时间非常短，寄存器D1内的数据都会增加或减少很多而不是单个数增加或减少，也即不是按一次X001或X002，寄存器D1内的数据只加1或减1。

为了达到按一下X001或X002，寄存器D1内的数据只加1或只减1，下面介绍四种方法来实现。

二、实现数据加1和减1的四种方法

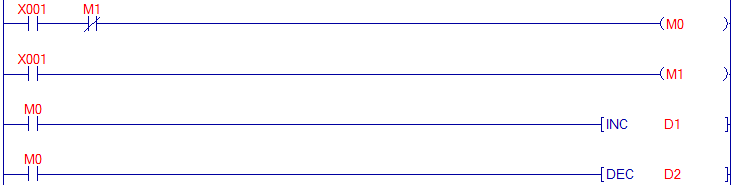

1、利用两个辅助继电器产生单脉冲来实现

两个辅助继电器产生单脉冲

当按下X001时，M0输出一个单脉冲，这个单脉冲再去触发寄存器D1数据加1和D2数据减1。

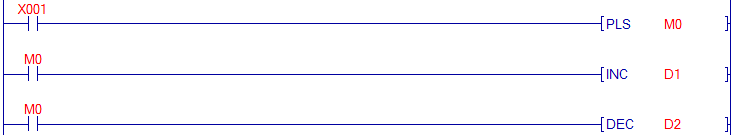

2、利用脉冲指令产生单脉冲来实现

脉冲指令产生单脉冲

当按下X001时，M0输出一个单脉冲，这个单脉冲再去触发寄存器D1数据加1和D2数据减1。

3、利用上升沿触点来实现

上升沿触点产生单脉冲

当按下X001时，其上升沿去触发寄存器D1数据加1和D2数据减1。

4、利用数据脉冲加1和减1指令来实现

数据脉冲加1和减1指令

当按下X001时，INCP和DECP指令触发寄存器D1数据加1和D2数据减1。
