三菱GX Works2软件与PLC的通信连接

对于初学三菱PLC的工控小白来说，三菱PLC软件如何通过通信线或网线进行连接，进行下载上传PLC程序及监控程序，确实是会有所顾忌，是一个摸不着头脑不太敢下手的问题，生怕操作失误造成PLC系统瘫痪或其它故障，希望这篇文章对你们有所帮助。

在这里主要讲一下GXWorks2软件与三菱Q系列PLCQ03UDVCPU的通信连接，需要准备以下软硬件：

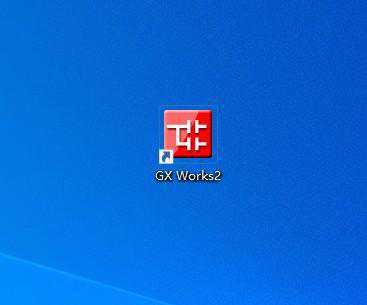

三菱GXWorks2软件

GXWorks2编程软件

网线及PLC编程电缆数据线（Mini口），如下图：

网线

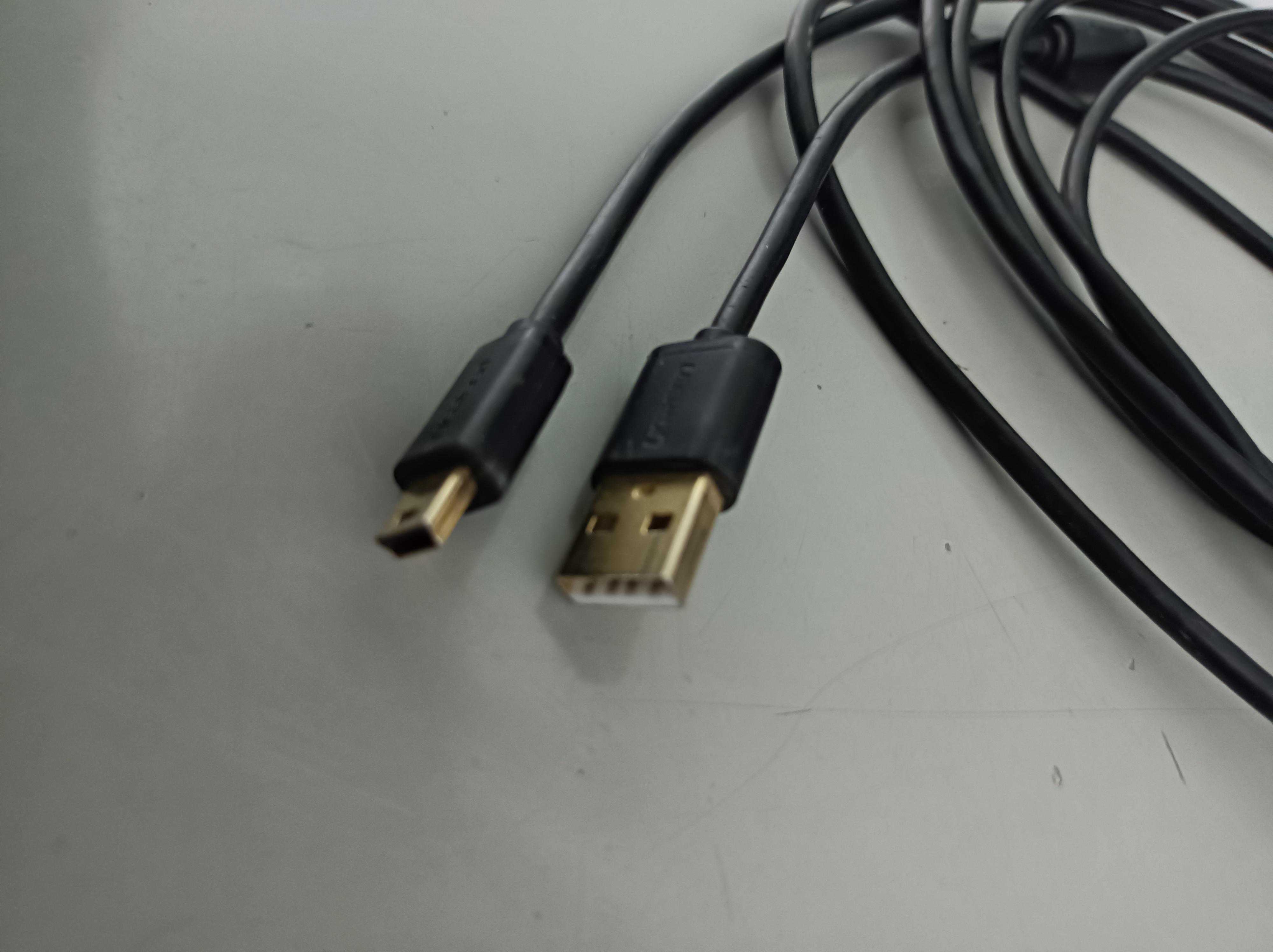

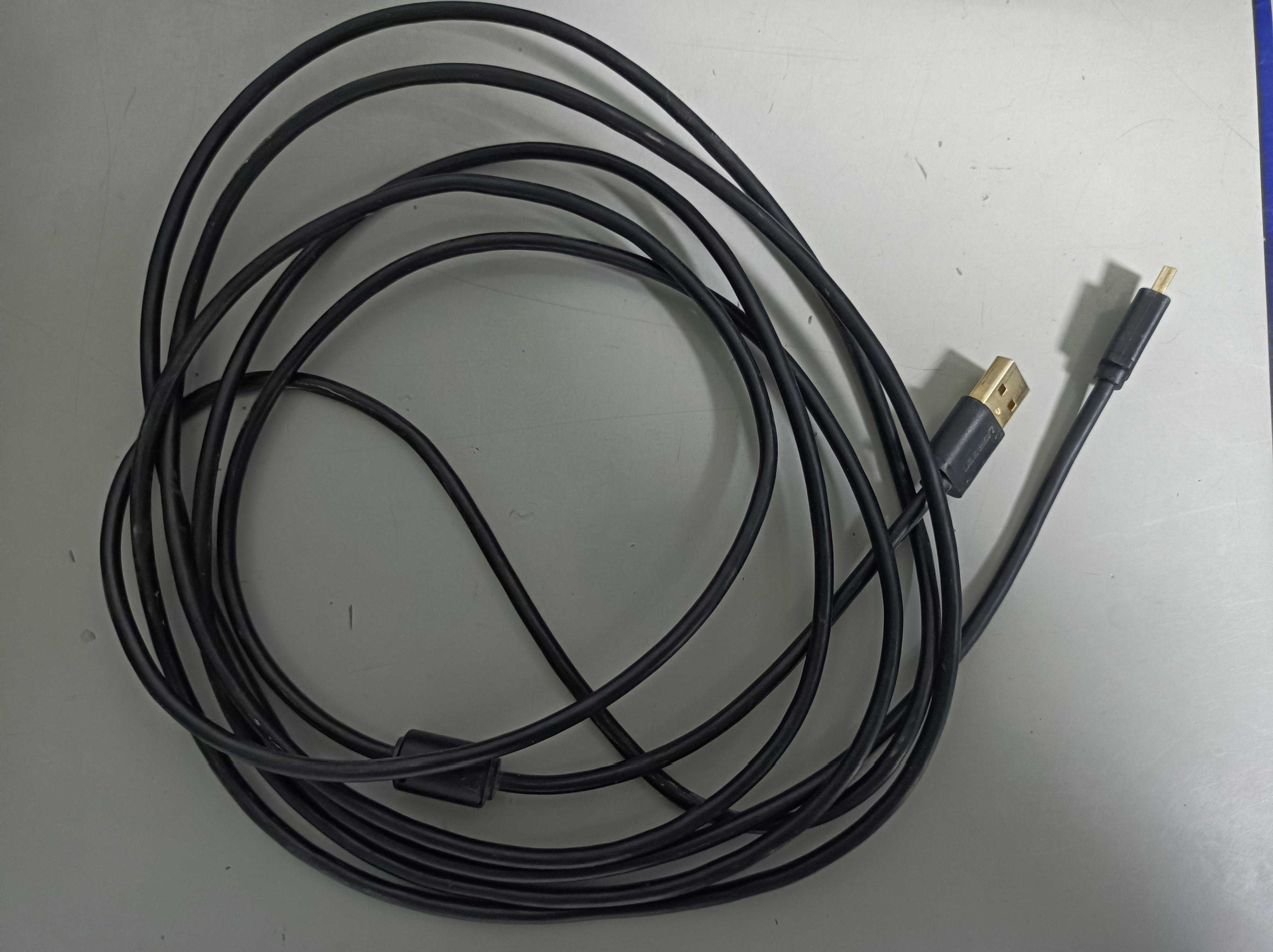

USBmini口通信线

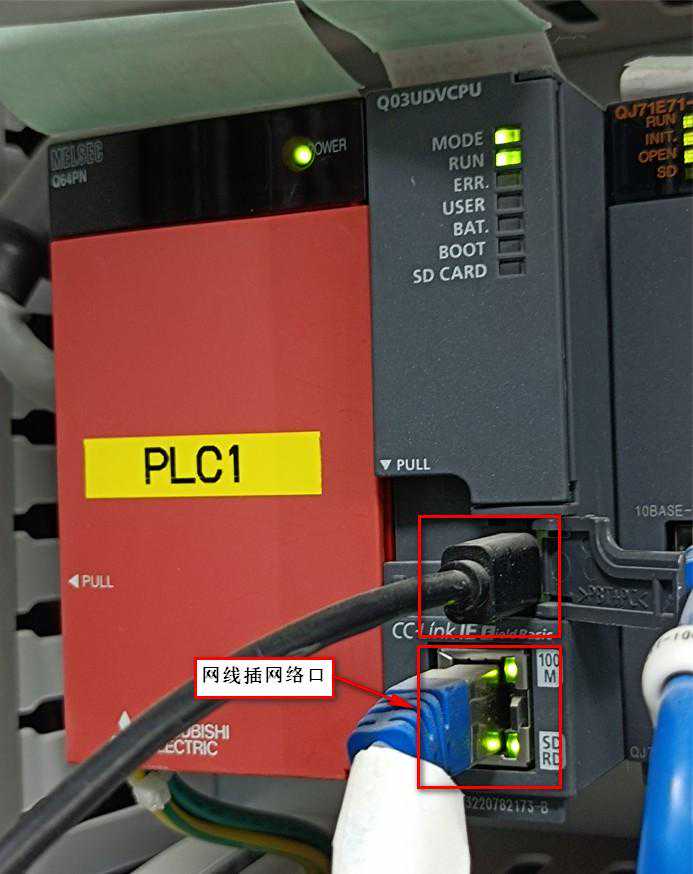

三菱Q03UDVCPU模块上是有两个通信口的，一个是USB通信口，一个是网口

Q03UDVCPU模块

一、我们先把硬件连接起来。

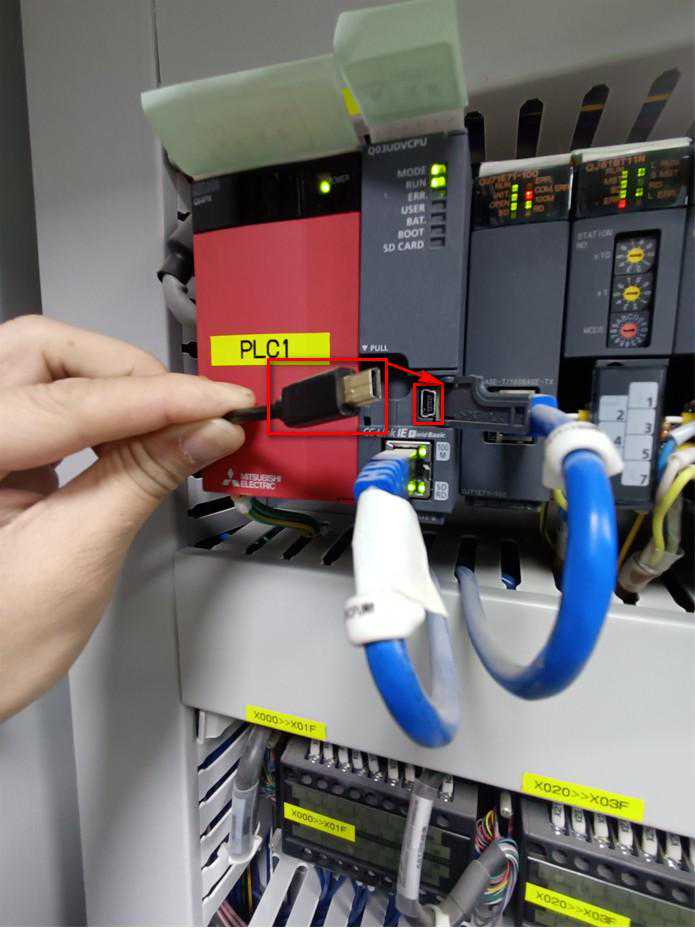

1、将USBmini口通信线的小口插在PLC上的USB通信口；网线插网络口。

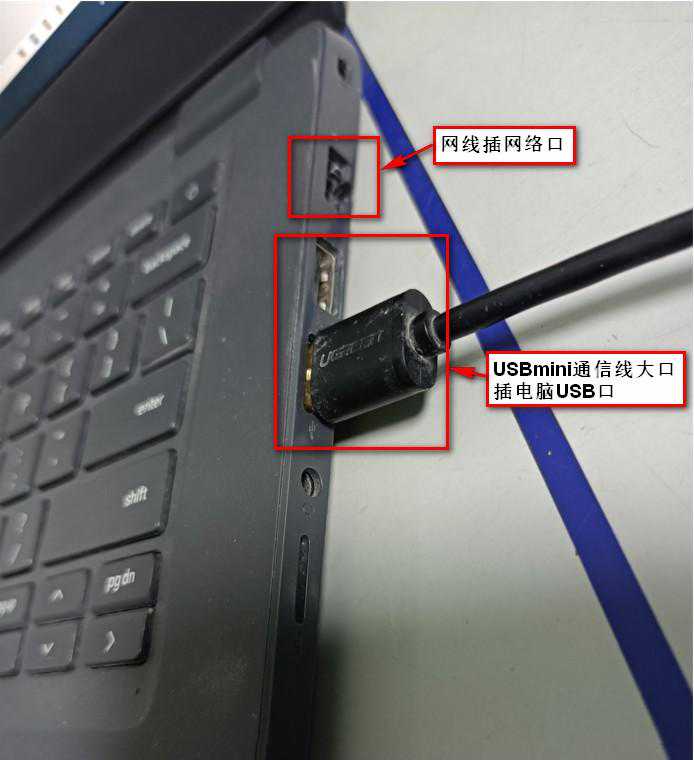

2、将USBmini口通信线的大口插在电脑USB口上，网线插电脑网络口。

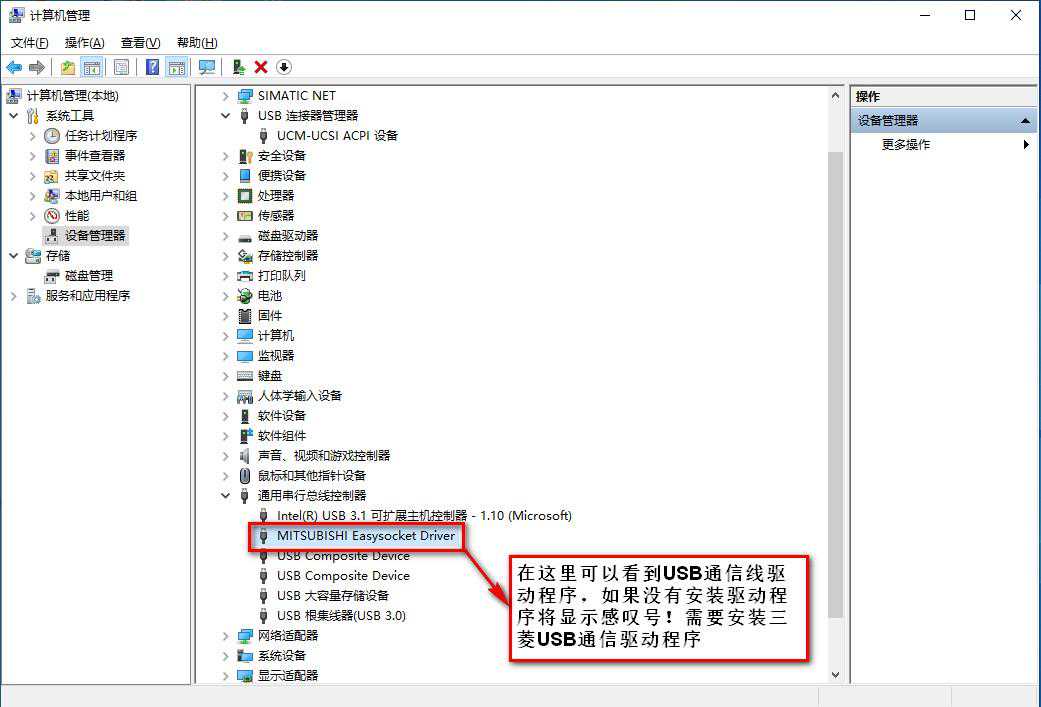

3、到此硬件连接完成，然后我们要确认一下USB通信线驱动程序有没有安装上，打开我的电脑—设备管理，点开“通用串行总线控制器”，查看如下图驱动程序有无安装。如果没安装驱动程序的话，是没办法进行通信连接的。

二、软件方面的设置

（一）使用USB通信线进行通信时的设置

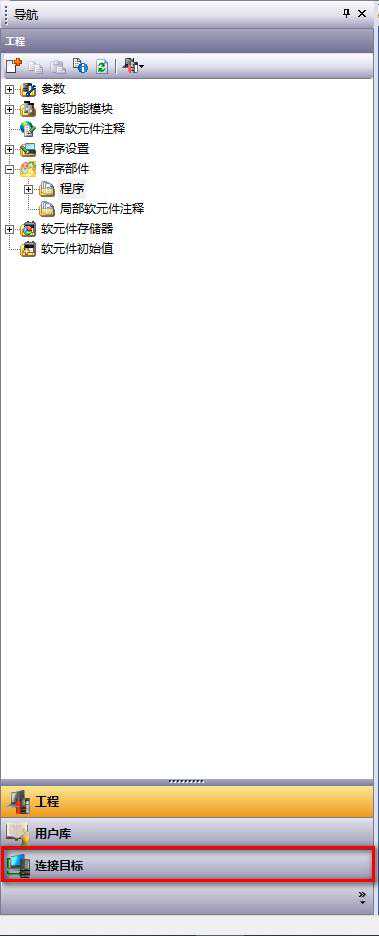

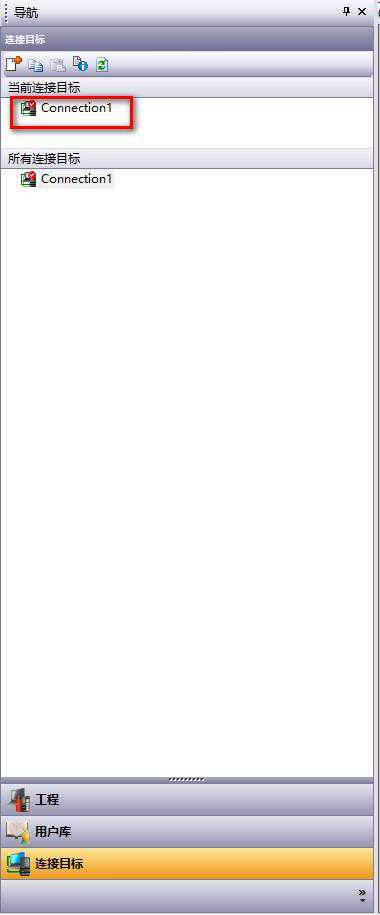

2、选择当前目标里的“Connection1”，双击它。

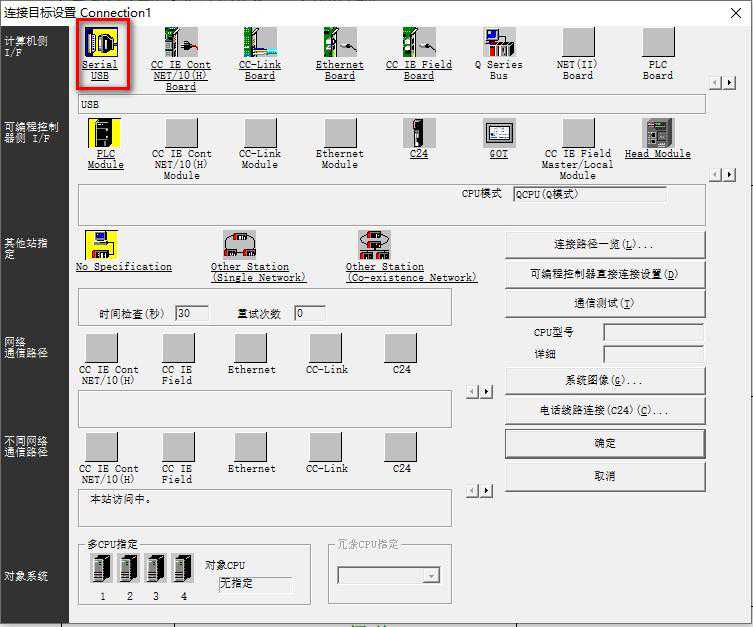

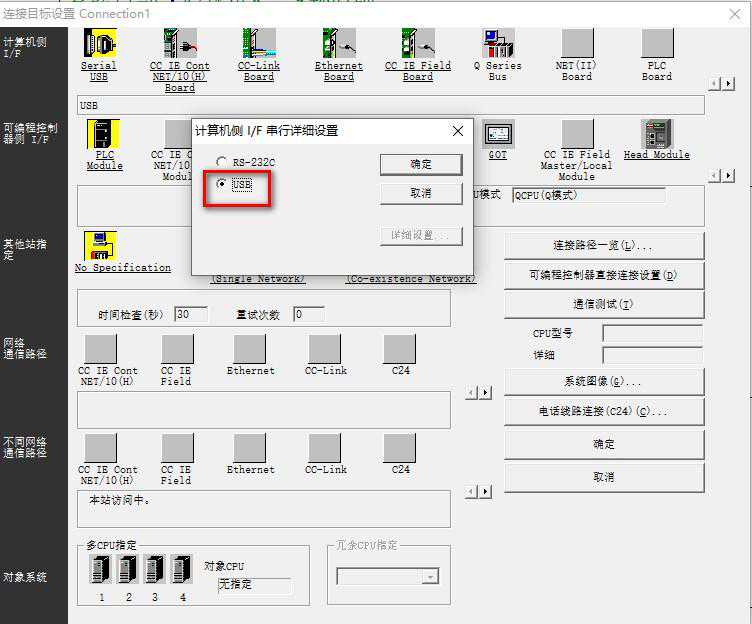

3、进入连接目标设置Connection1对话框，双击“SerialUSB”。

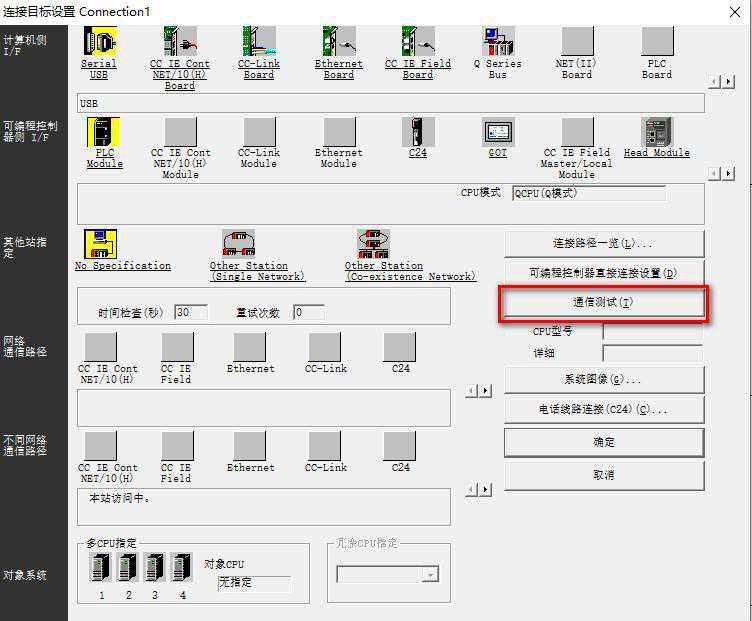

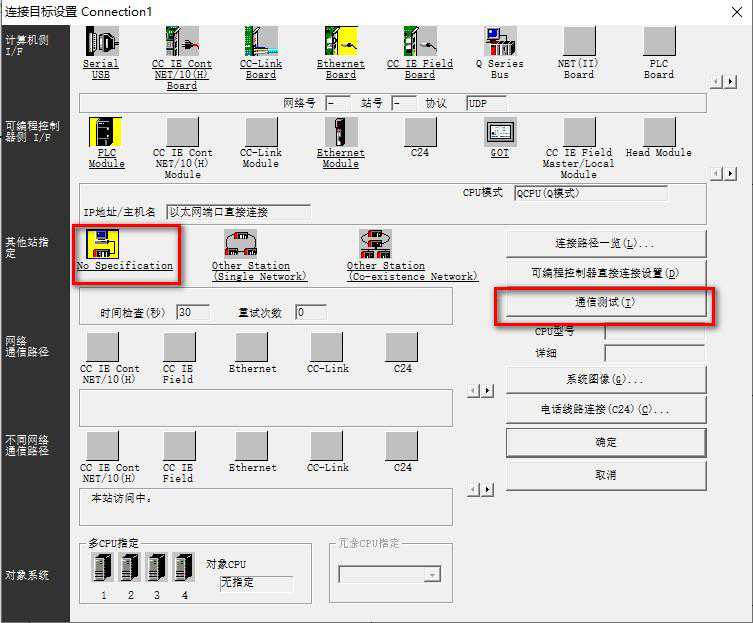

5、可编程控制器侧I/F和其他站制定按下图选择。

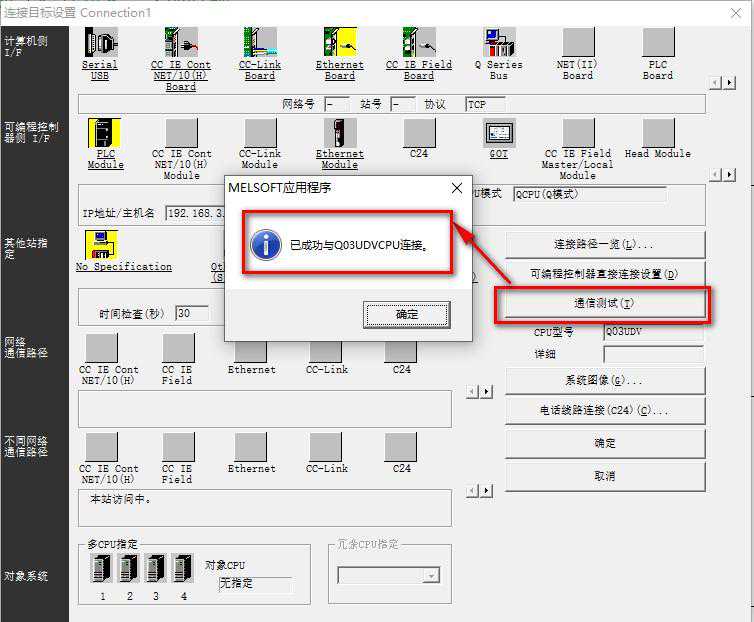

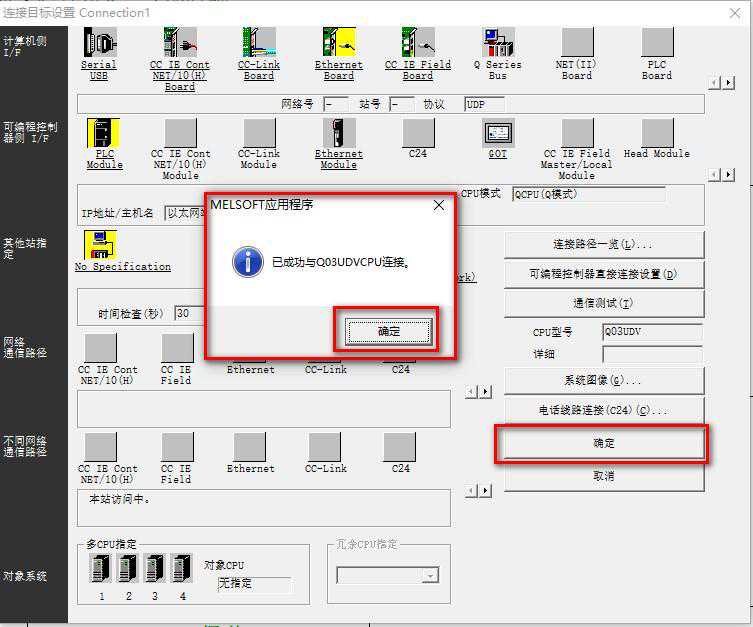

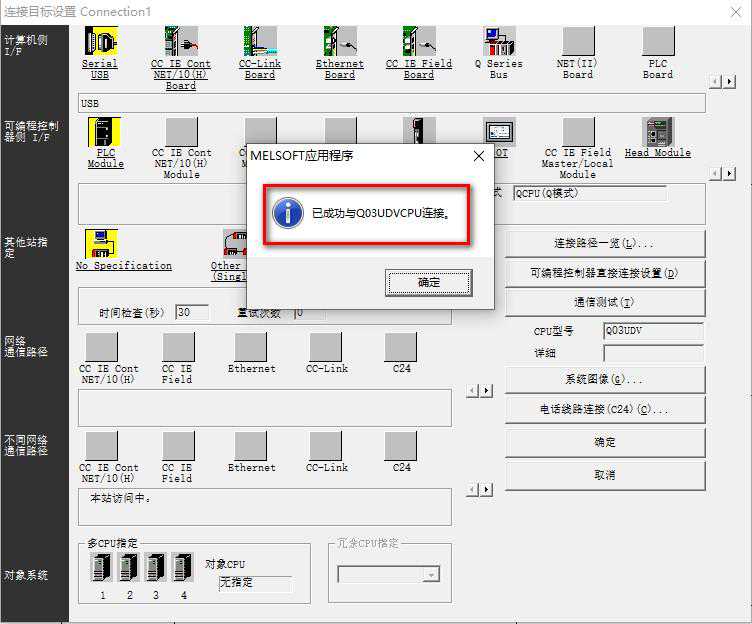

7、连接成功，将提示“已成功与Q03UDVCPU连接”。

（二）使用网络线进行通信时的设置：

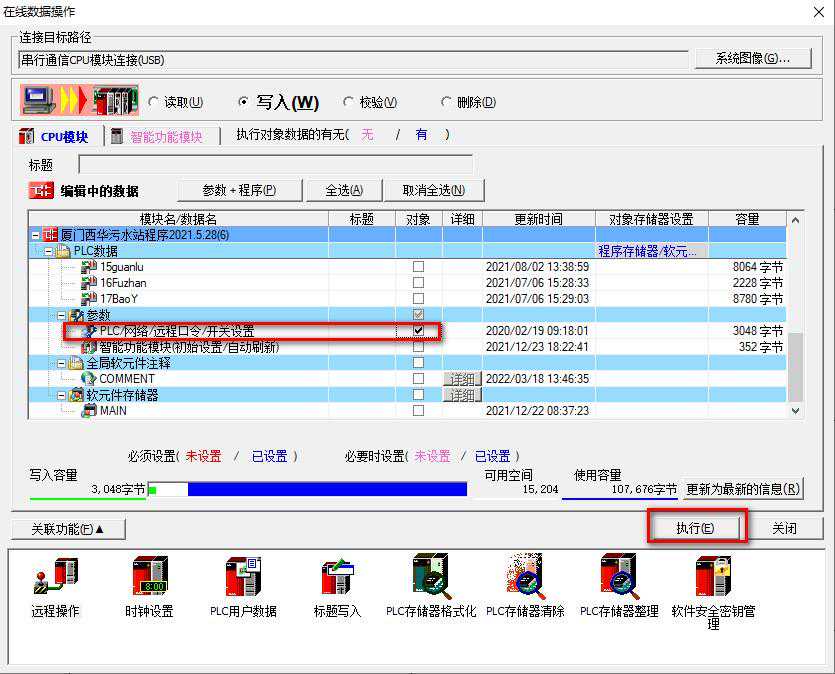

在使用网络线进行PLC通信连接时，我们得先设置一下网络参数，然后使用USB通信线将参数下载到PLC里面，完成这一步才可以进行网络通信连接。

1、在导航栏里，点开“参数”，双击“PLC参数设置”，进入Q参数设置对话框。

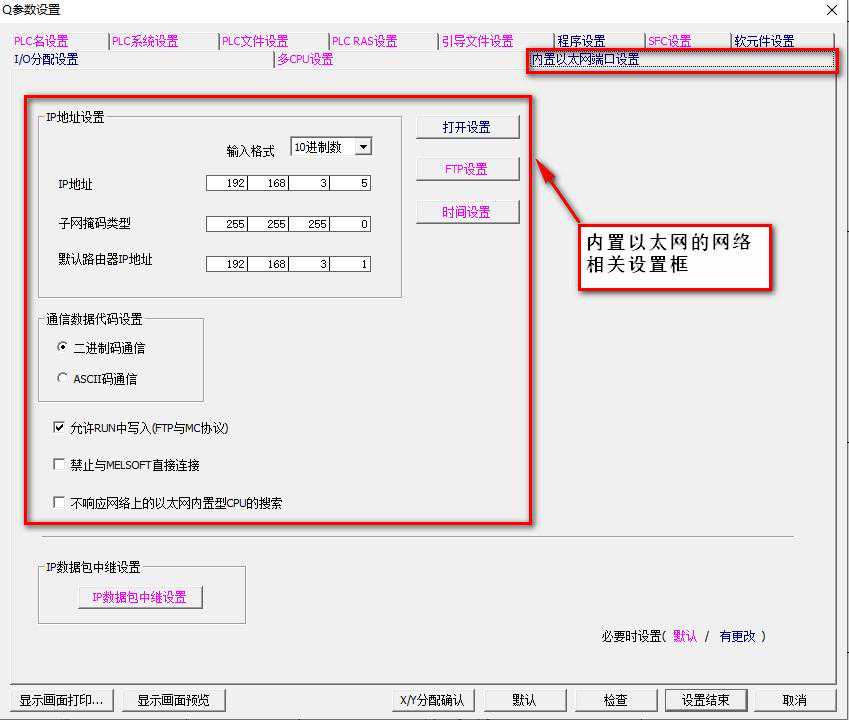

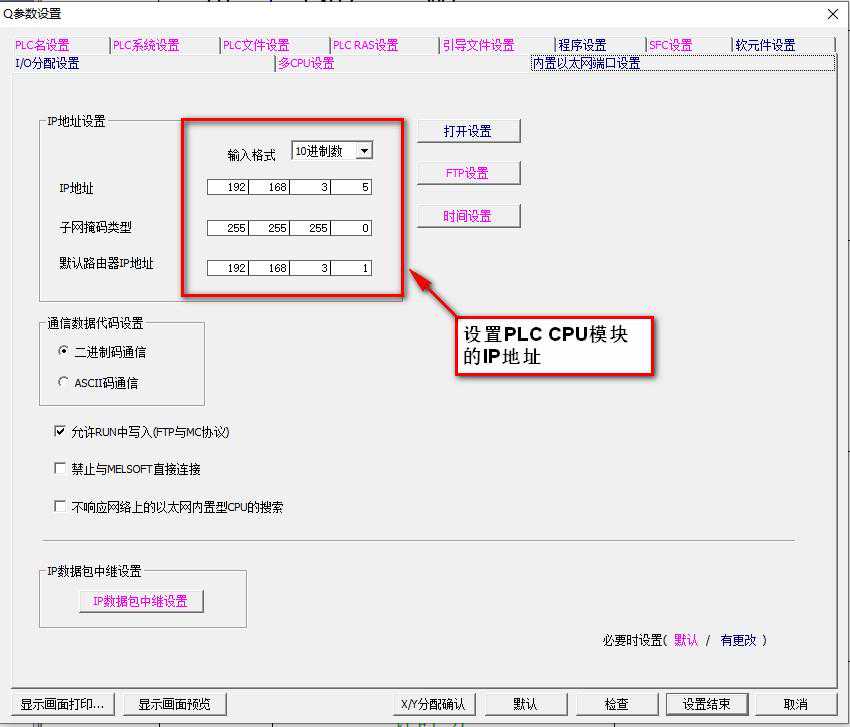

2、选择内置以太网端口设置，设置PLC的IP地址，（PLC的IP地址根据自己实际使用需要设置）如下图：

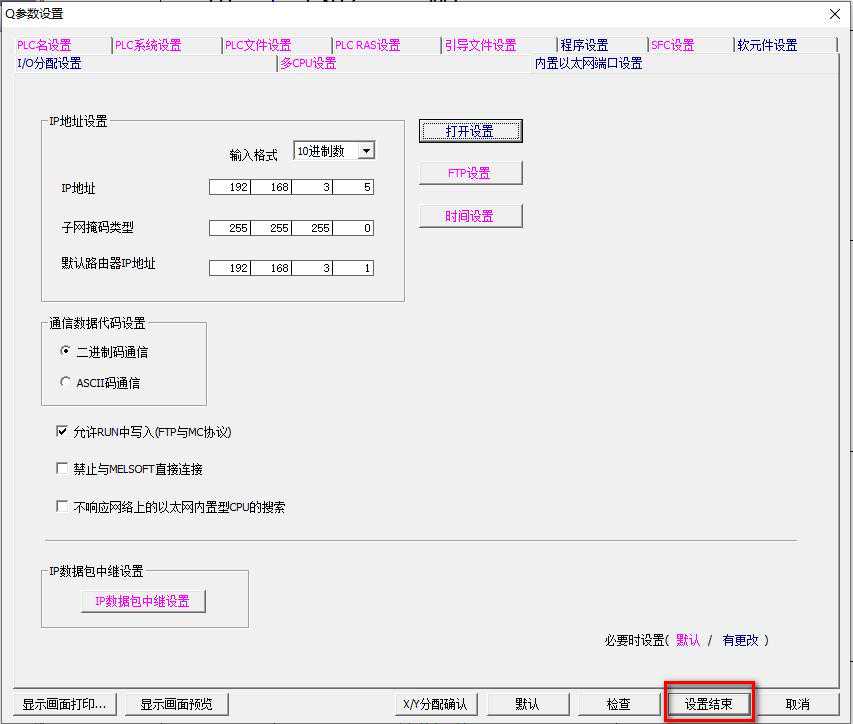

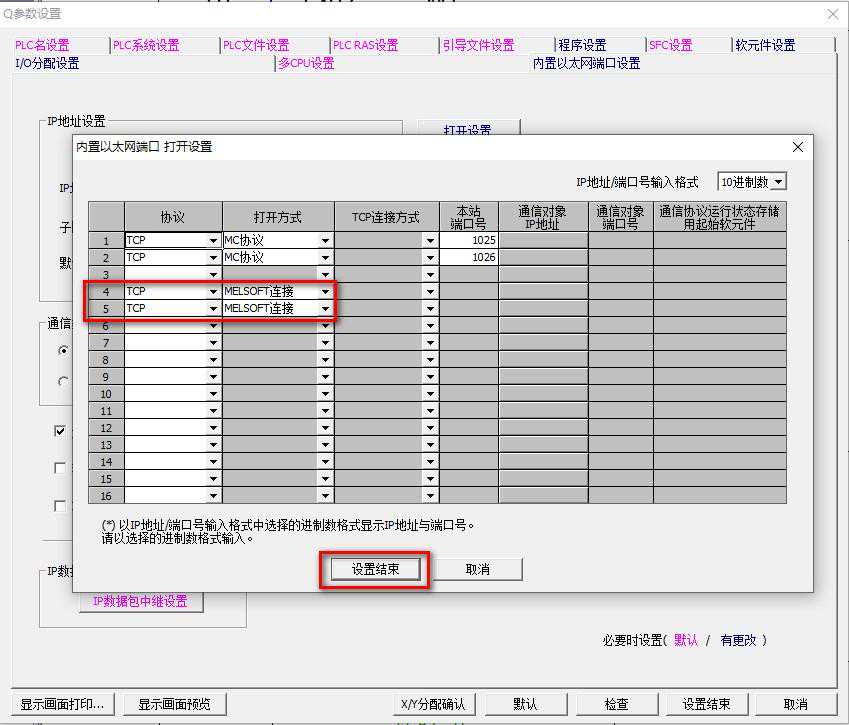

3、通信数据打码设置选择二进制码通信，勾选允许RUN中写入（FTP与MC协议）

9、完成这一步后，我们就可以通过网络线进行PLC通信连接了。首先先设置我们得电脑IP地址和PLC的IP地址在同一网段。

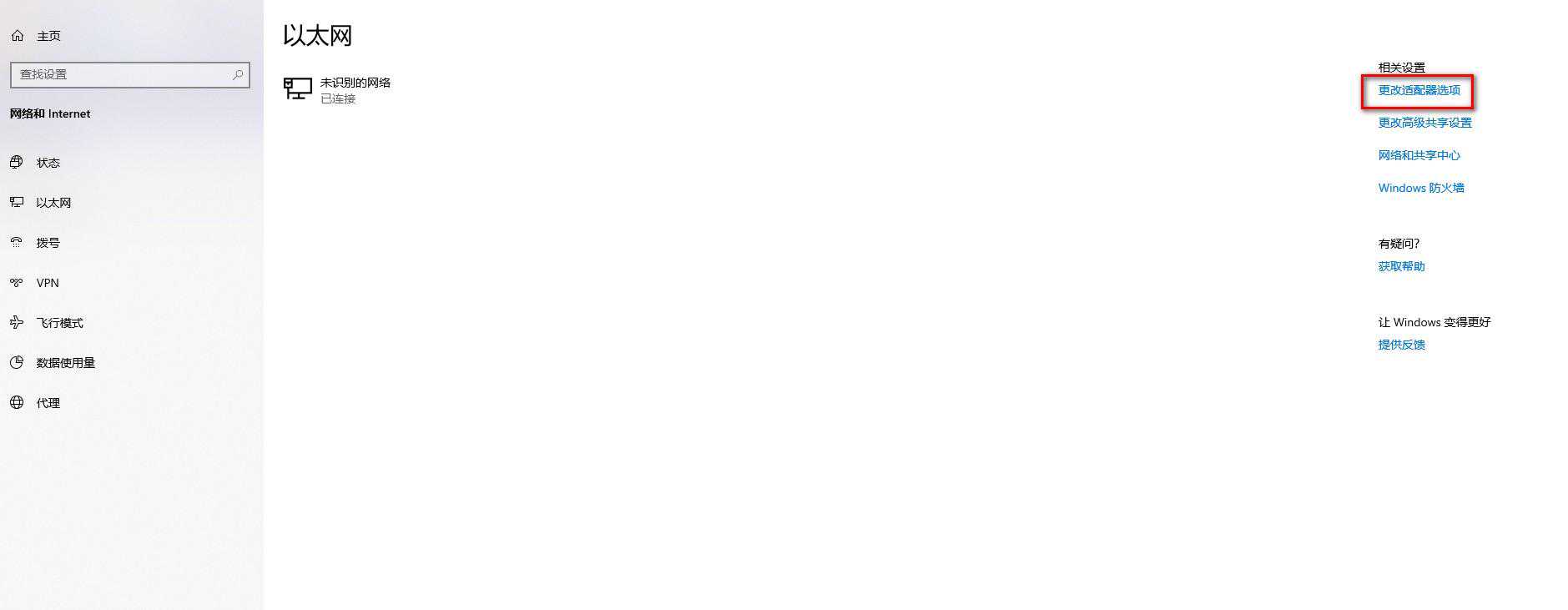

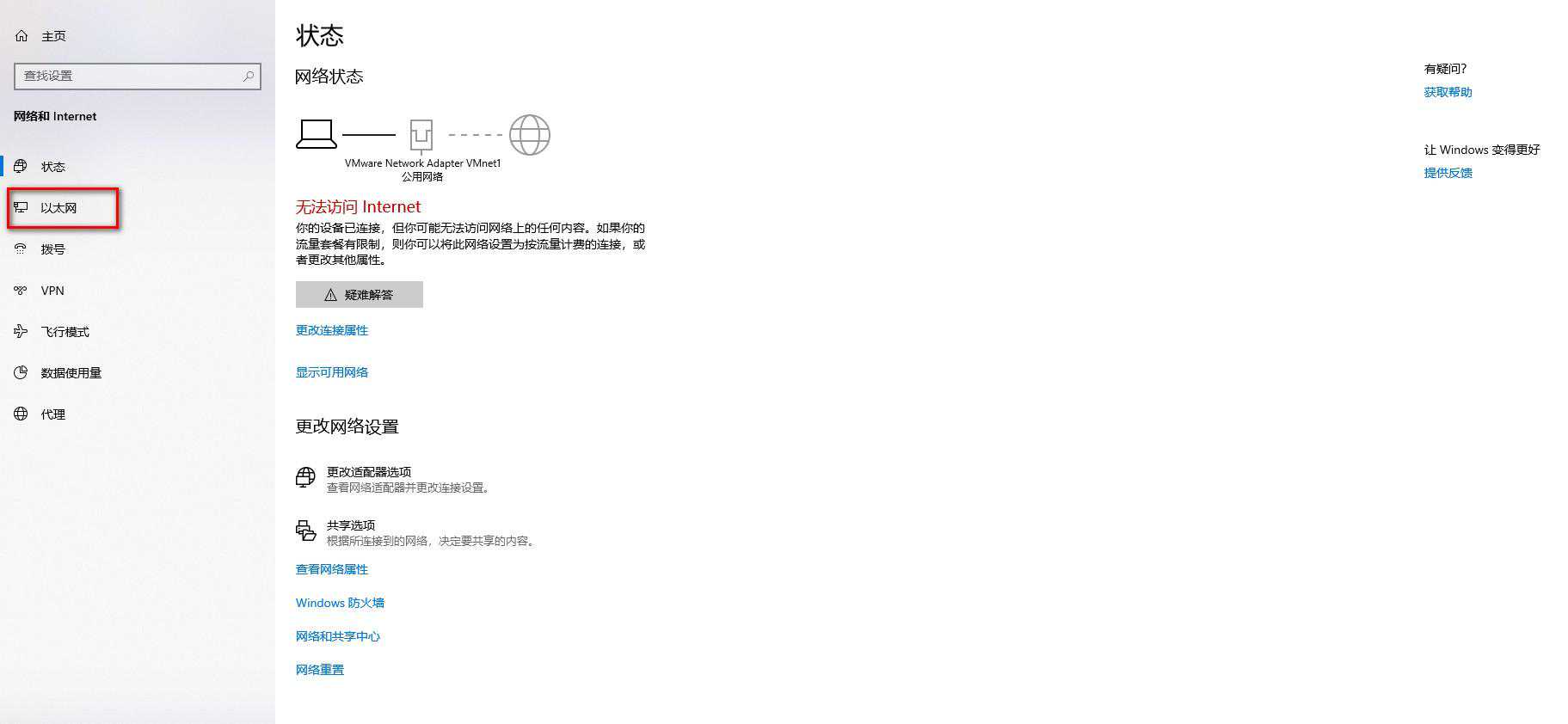

11、双击以太网图标。

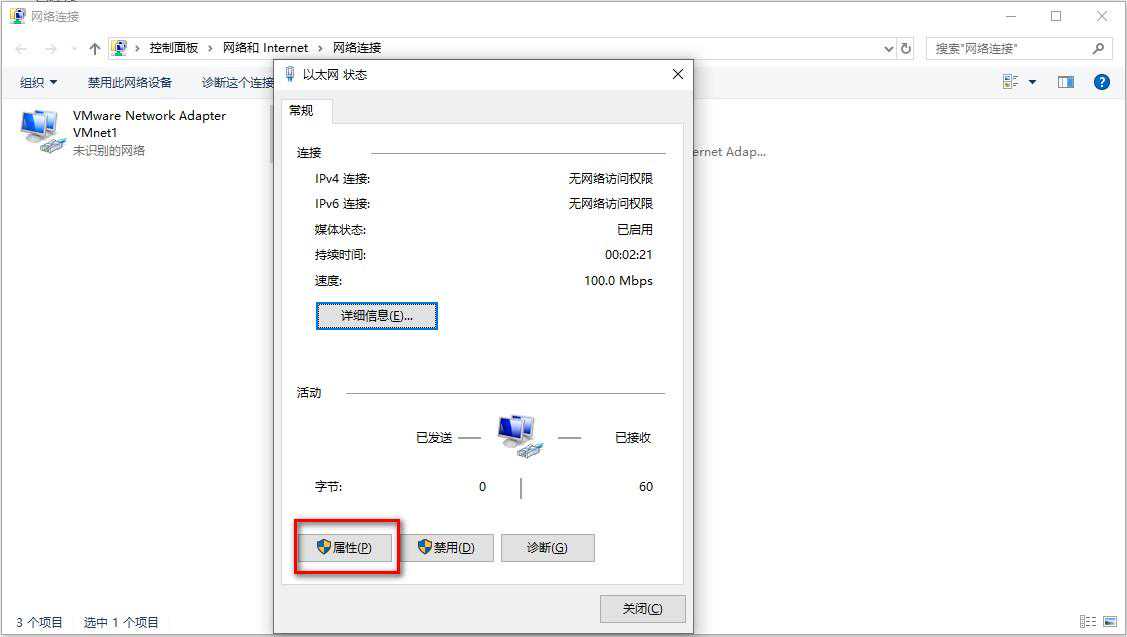

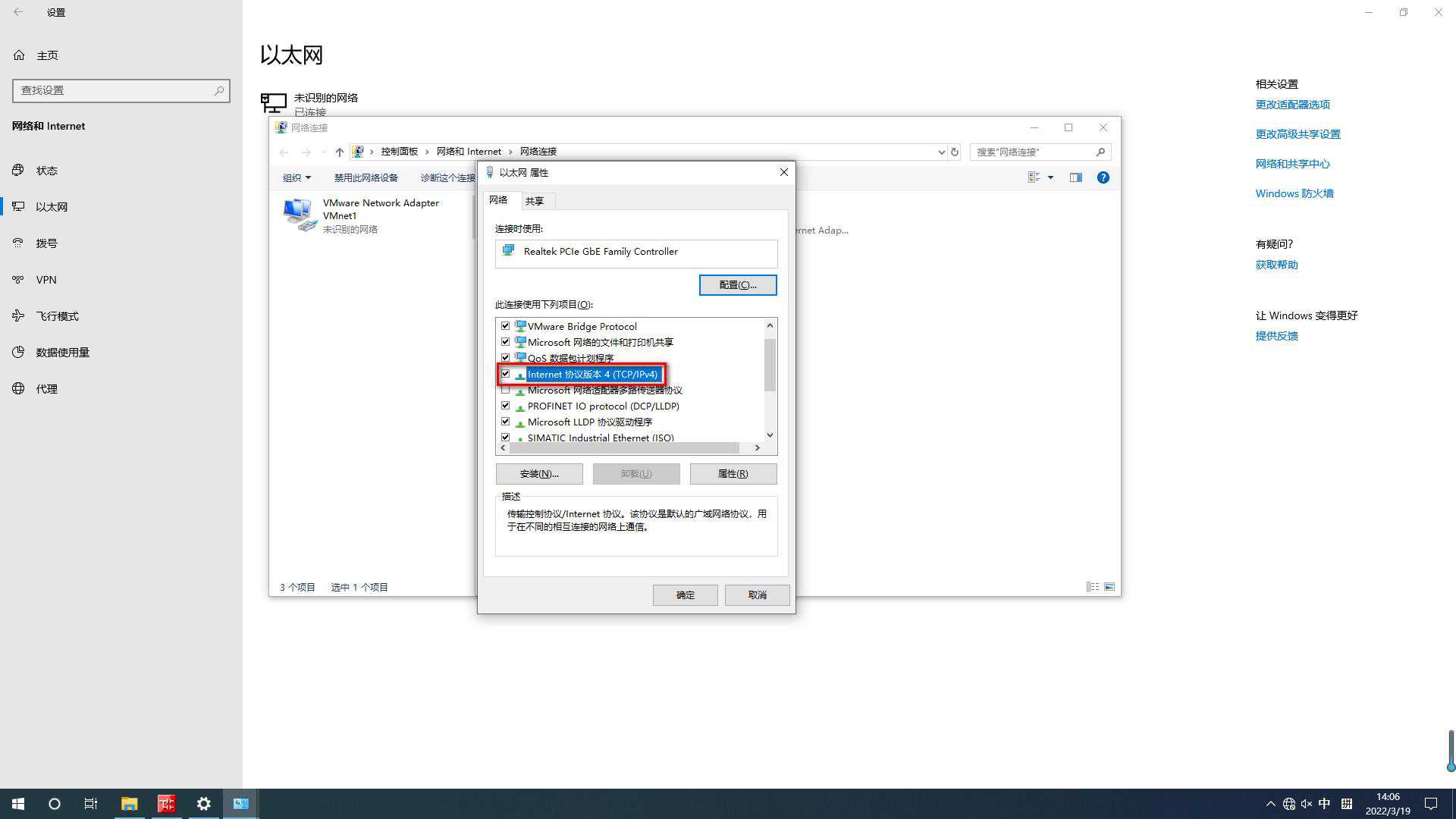

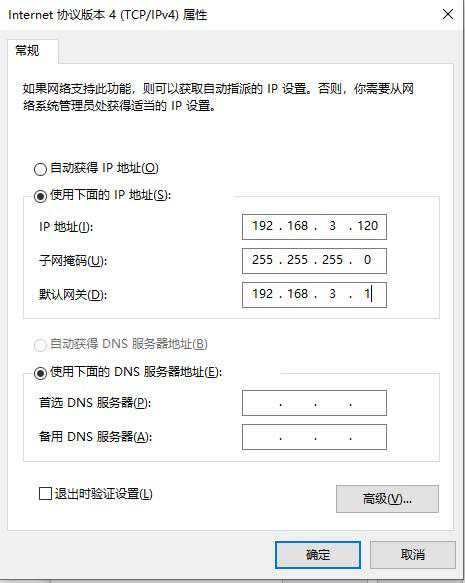

13、双击Internet协议版本4.

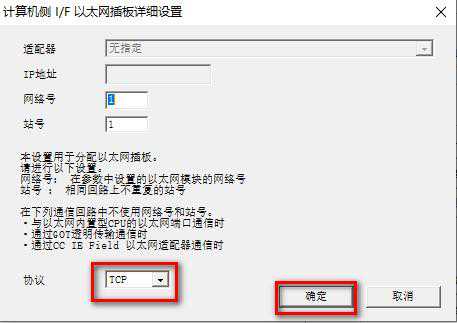

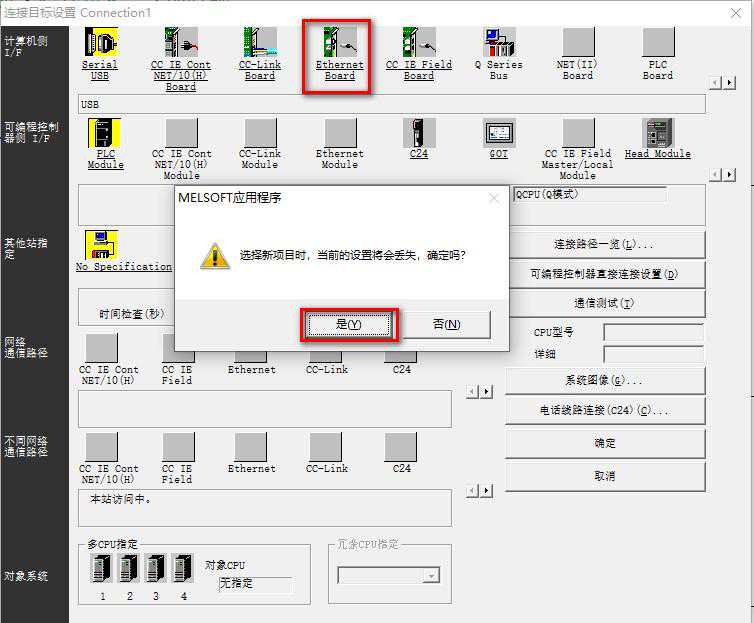

15、进入连接目标设置Connection1对话框，选择EthernetBoard，在谈出来的对话框选择“是”。

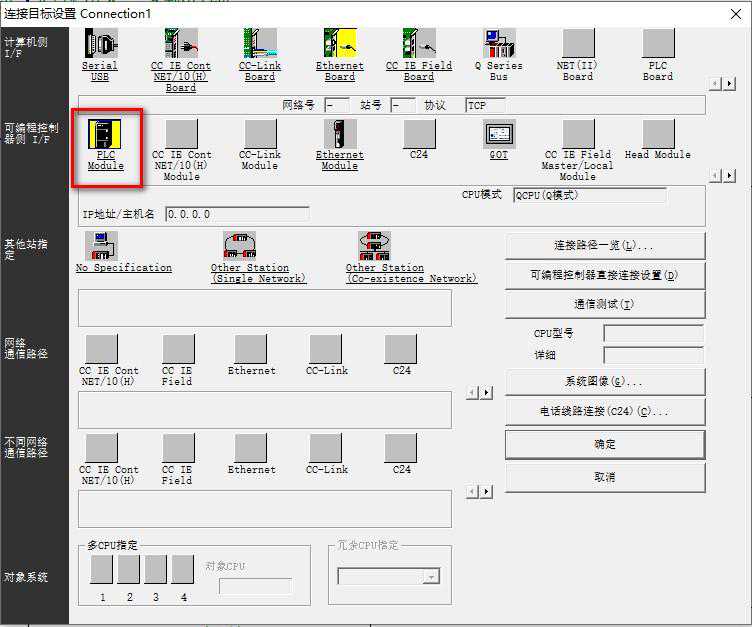

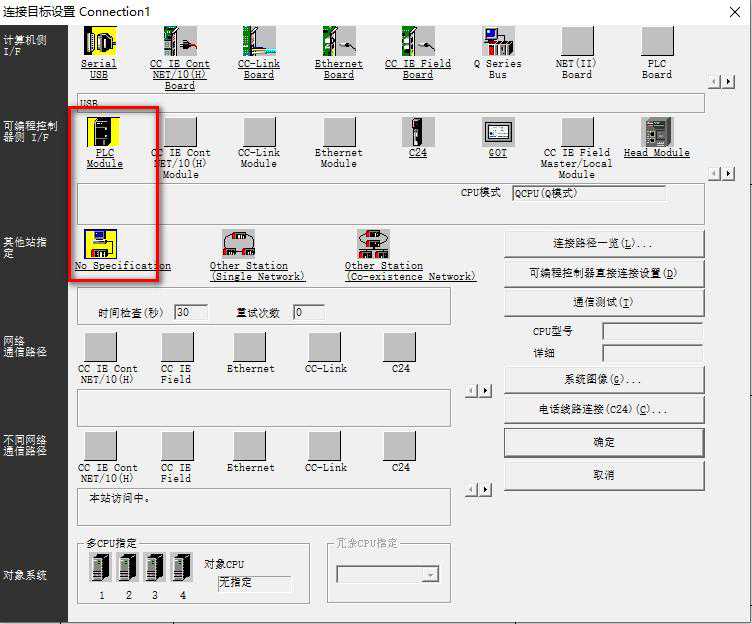

17、可编程控制侧IF双击PLCModule。

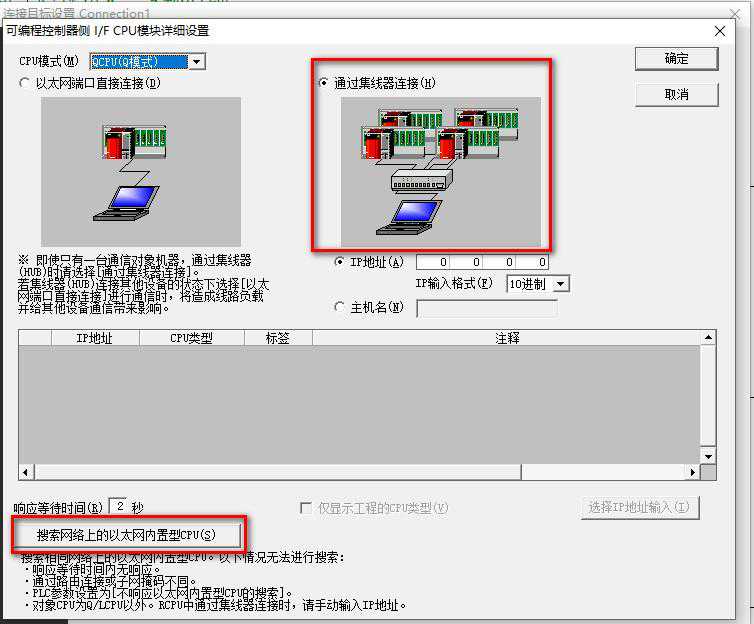

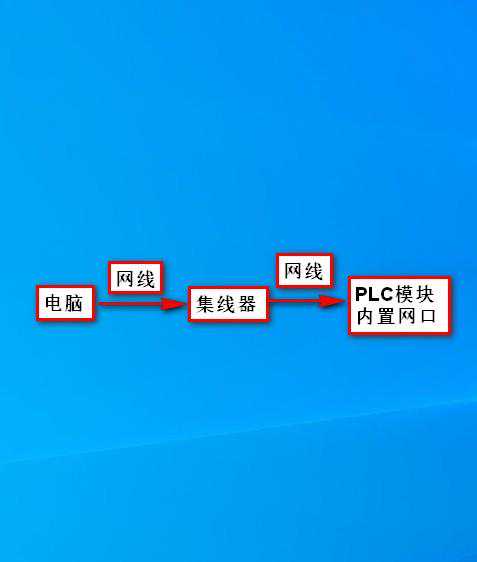

我们有时候会将PLC网络通过集线器和电脑进行连接，这个时候我们需要进行以下设置步骤。

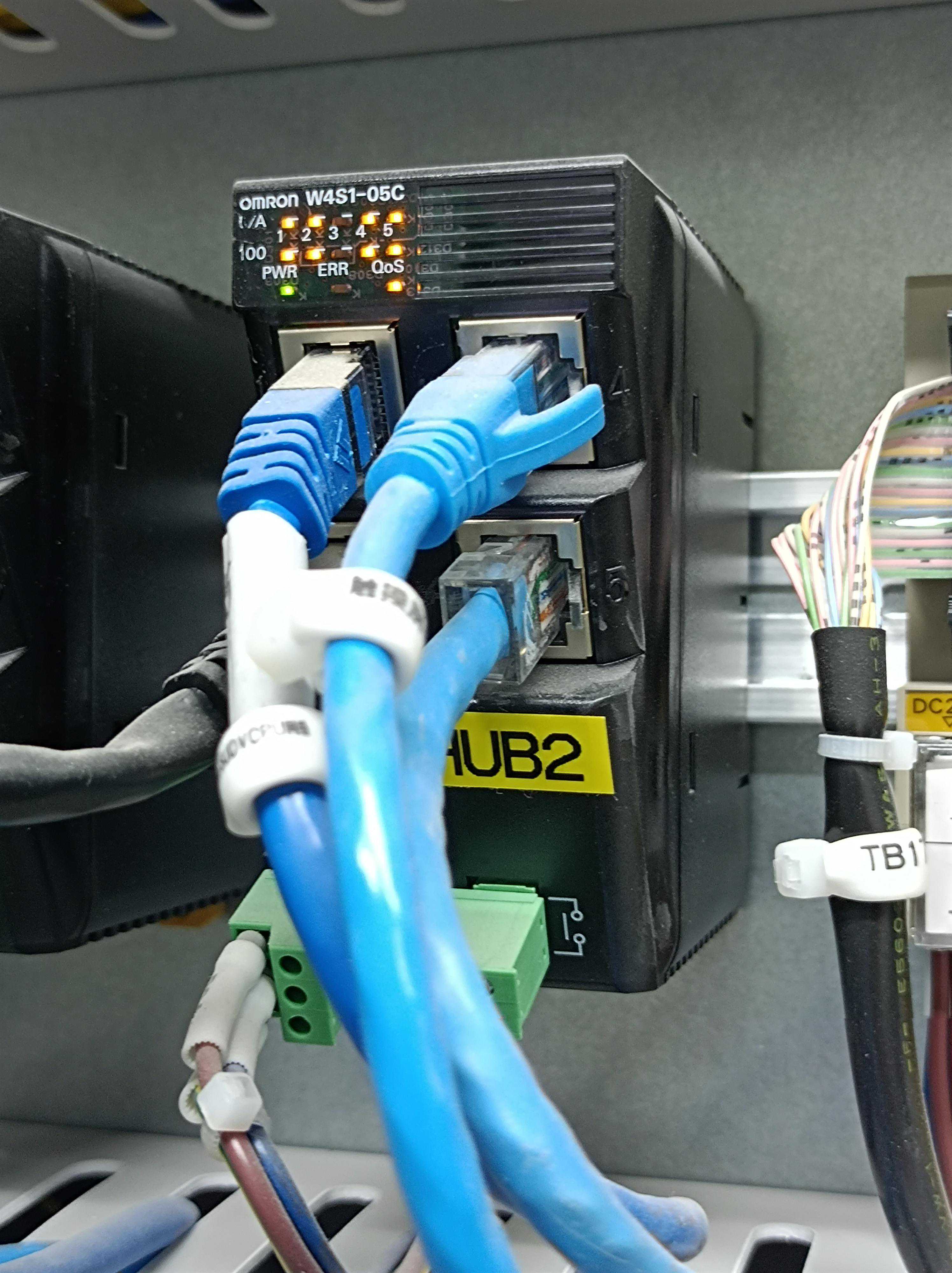

网络集线器，作用是：通过它可以连接多个设备

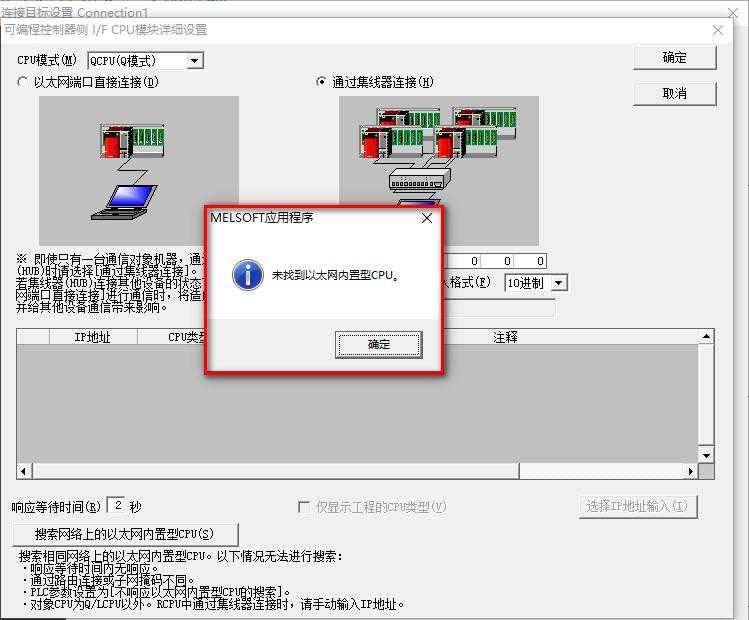

2、如果设置有问题会提示未找到以太网内置型CPU对话框。

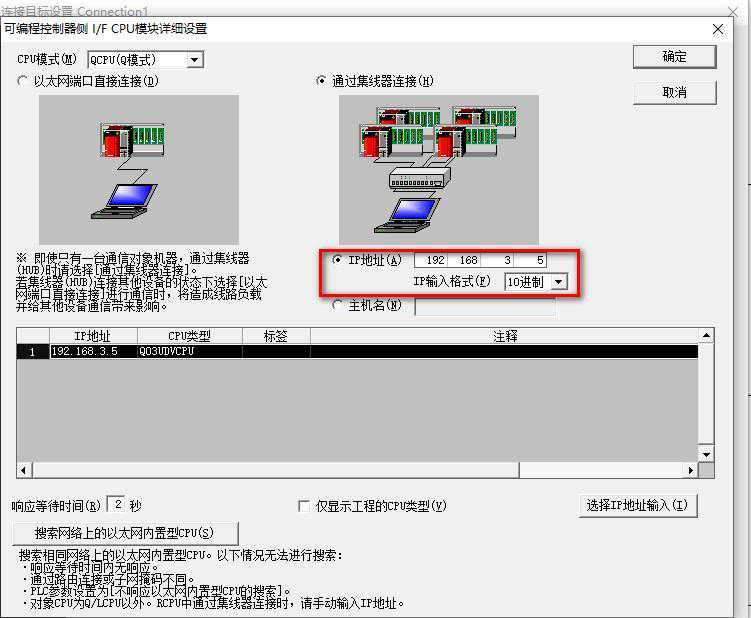

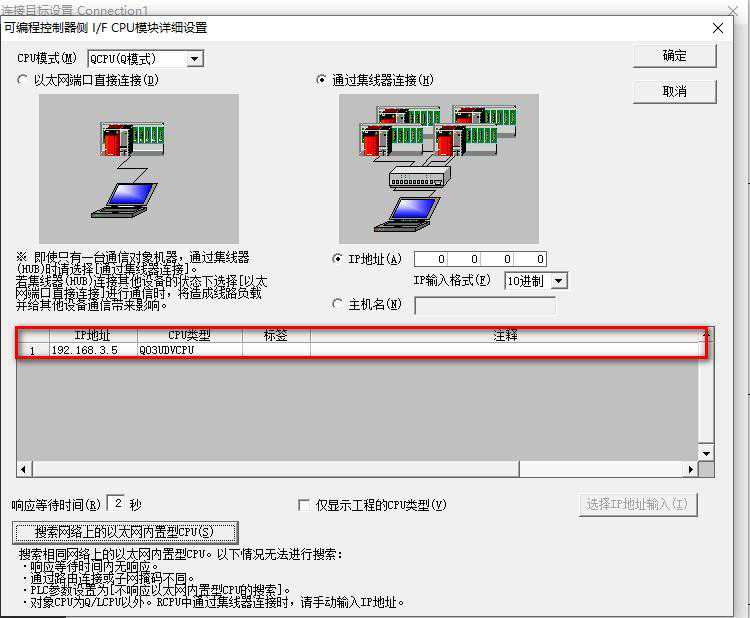

设置没问题，通信连上了，选中红框处IP，如下图所示：

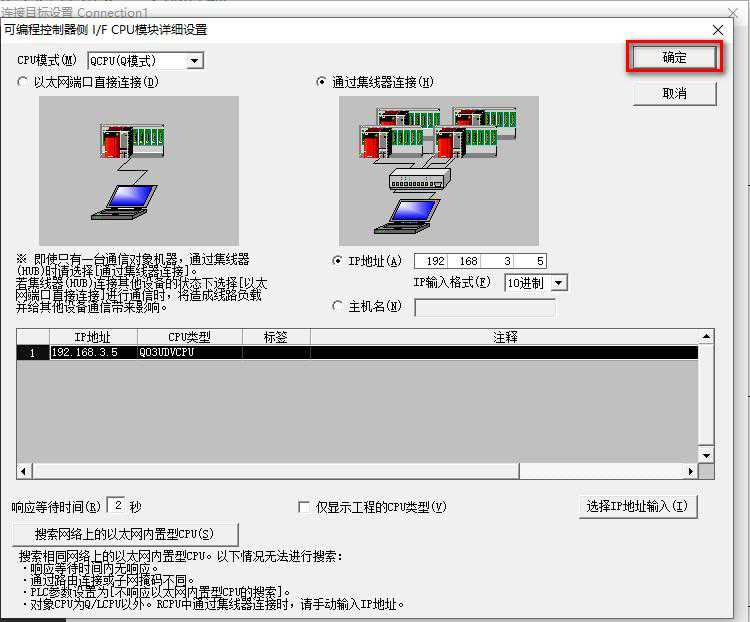

3、IP地址在这个位置显示出来。

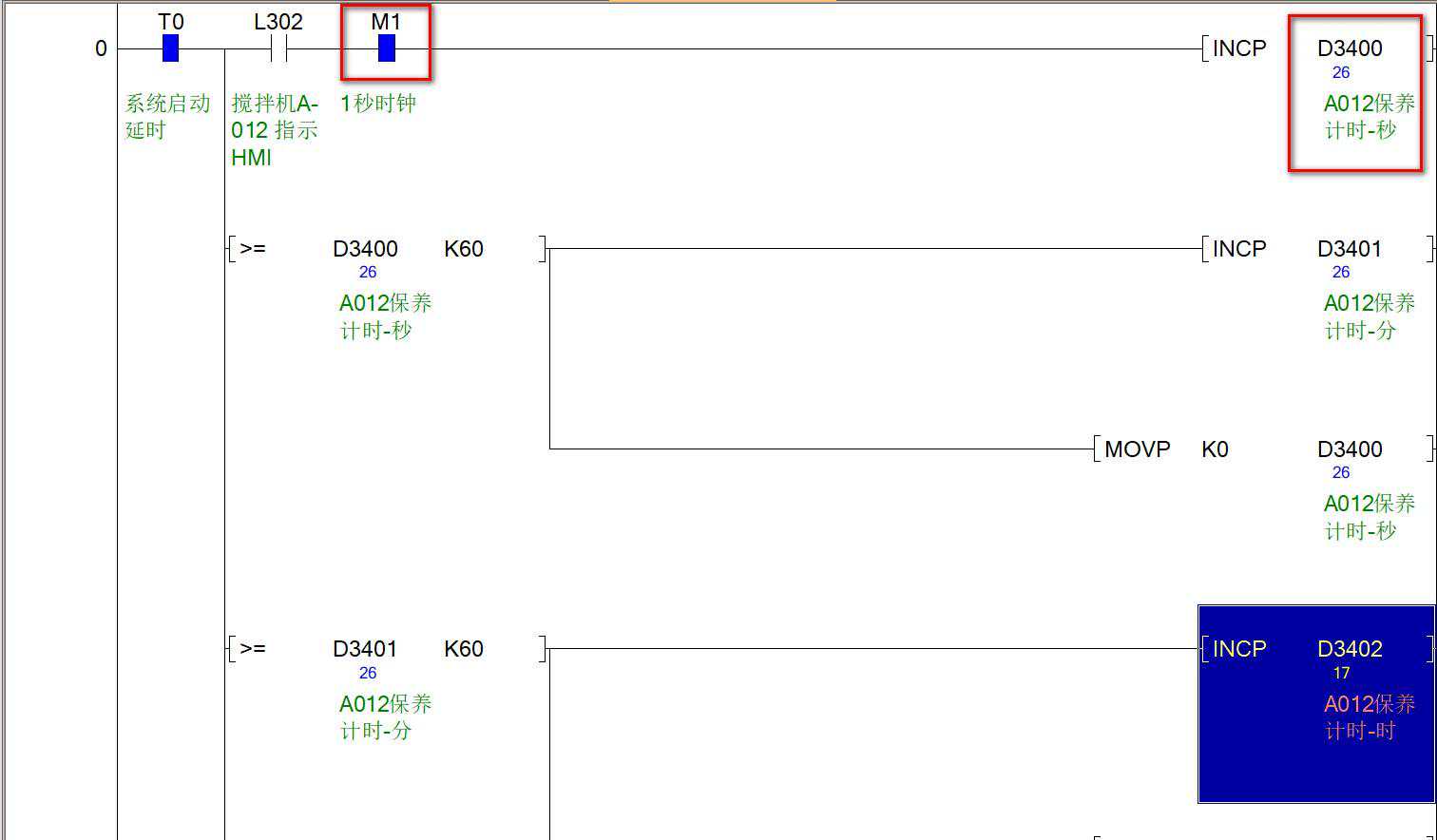

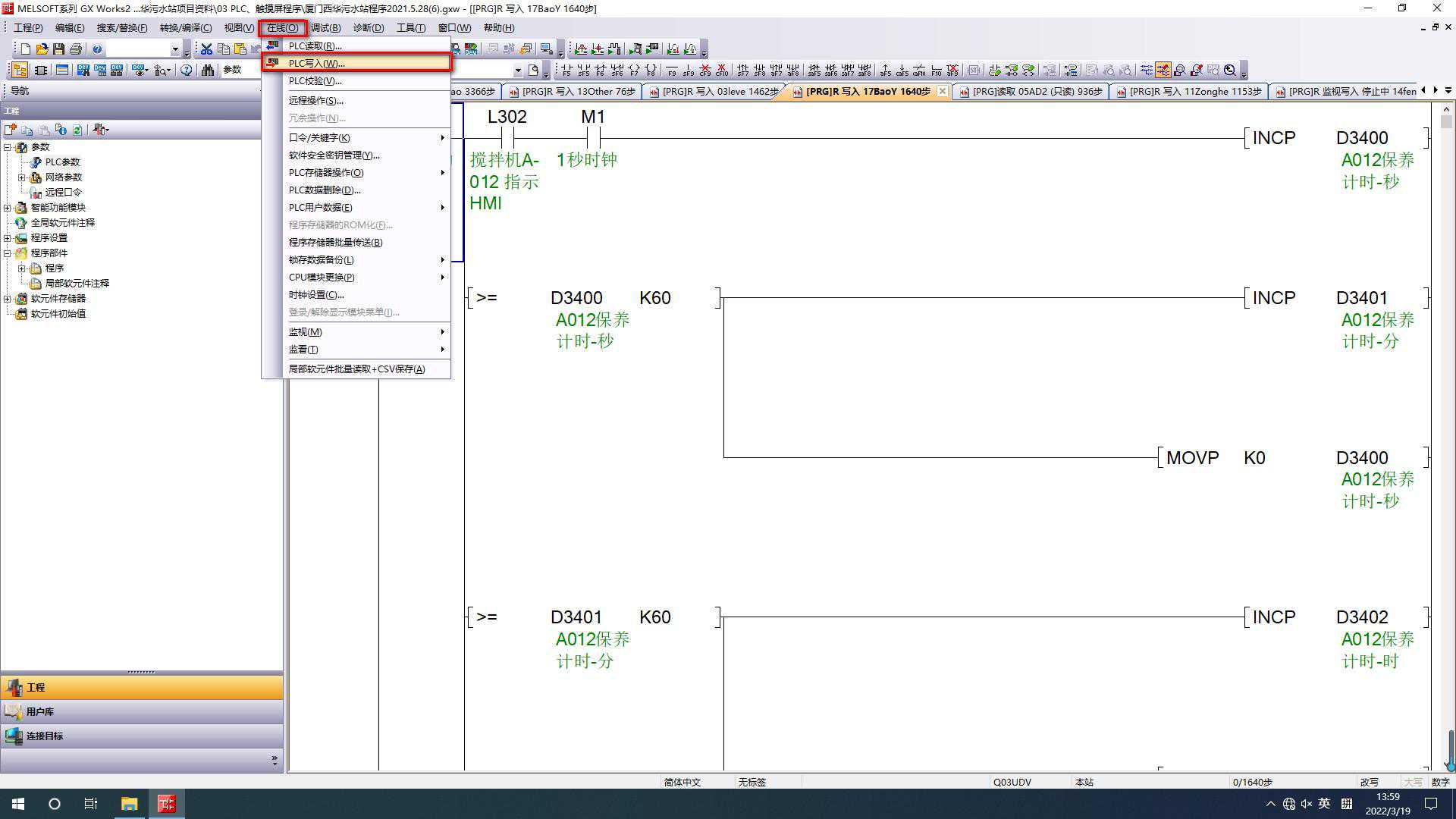

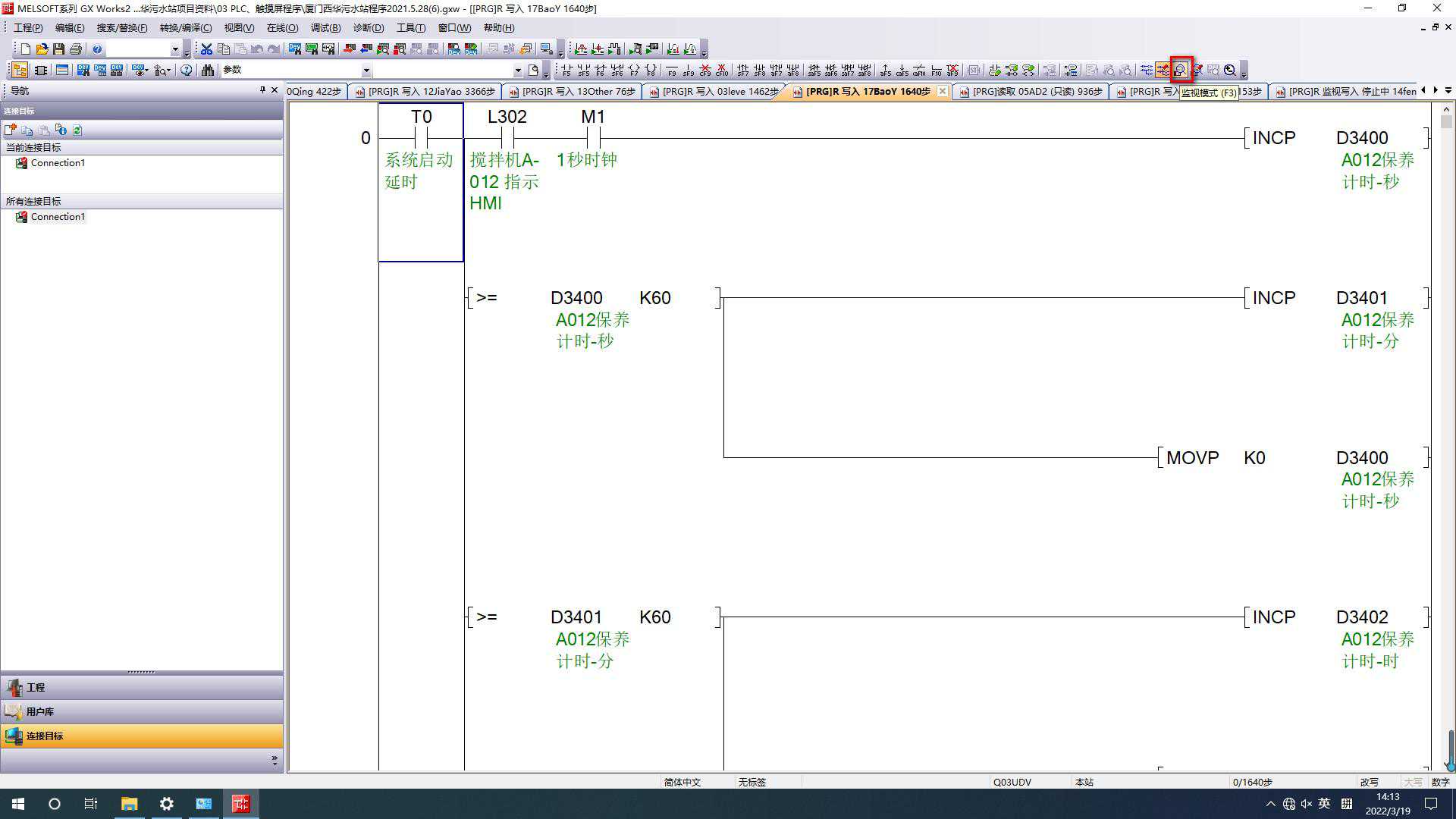

连接上时，我们就能监控PLC程序了，如下图所示：
