两个三菱PLC串行通讯模板QJ71C24-R2怎么实现通讯？

三菱PLC串行通讯模块支持MC协议、无顺序协议、双向协议进行数据通讯，QJ71C24N有两个通道，一个RS-232通道，一个RS-422/485通道，QJ71C24N-R2有两个通道，两个通道都是RS-232通道，如下图所示（QJ71C24N：a图，QJ71C24N-R2：b图）。两个模块之间的通讯线缆如图c所示

A

B

C

下面见绍有关QJ71C24N与QJ71C24N-R2通过无顺序协议通讯的参数设置与通讯程序。

QJ71C24N的参数设置

QJ71C24N的参数设置

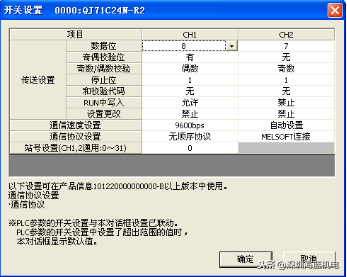

2：QJ71C24N-R2的参数设置：与QJ71C24N类似，只是模块型号选择（QJ71C24N-R2），1、展开智能功能模块，2、展开QJ71C24N-R2，3、双击开关设置，开关设置选择通道1，设置如下图所示，

QJ71C24N-R2的参数设置

QJ71C24N-R2的参数设置

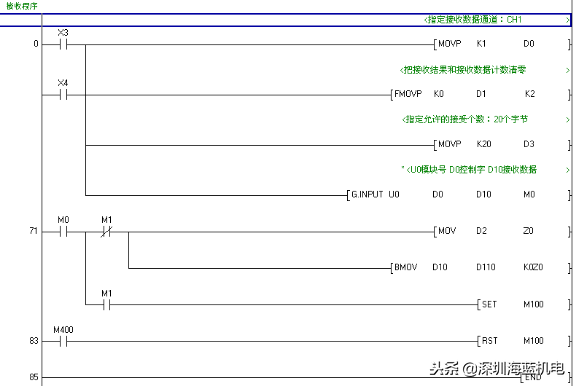

QJ71C24N-R2的接收程序：

QJ71C24N-R2的接收程序

QJ71C24N的发送程序:

QJ71C24N-R2的接收程序
