PCS7 极速上手 - CFC编程

本专栏操作软件版本为：亚洲版。

插入CFC和画面

在AS中创建好了层级文件后，ES中层级文件需要手动更新，才会显示。更新完毕后便可在ES中创建画面，由于OS是ES的参考站点，故OS是不要创建画面的，通过编译指令，系统会自动将画面、变量、功能传送至OS站。

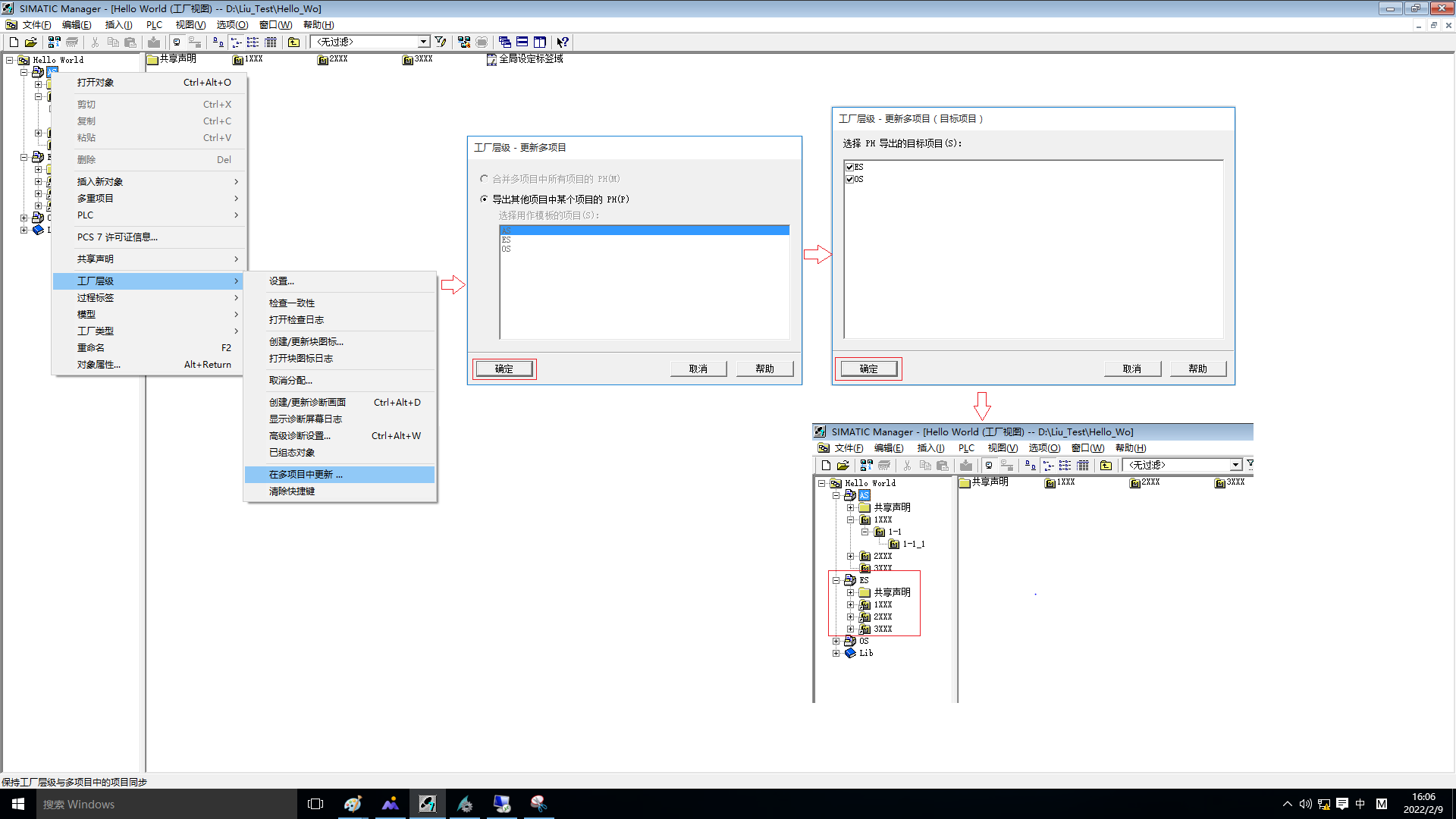

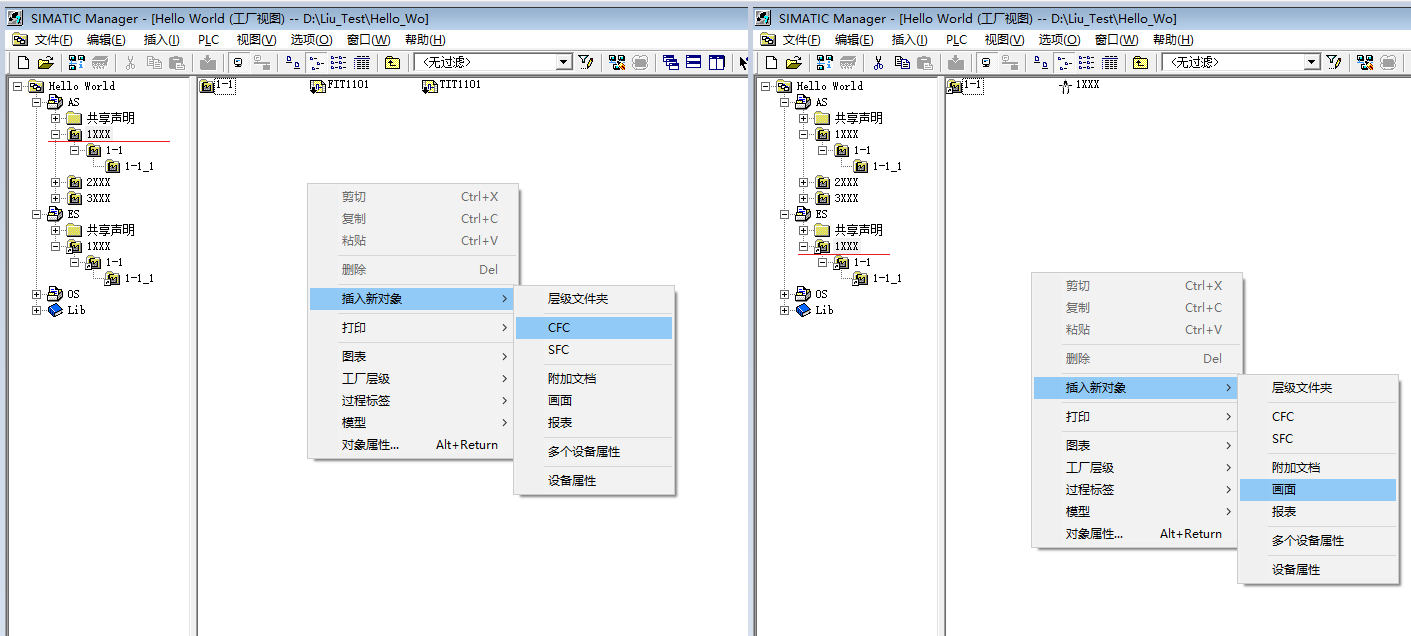

ESOS层级文件更新

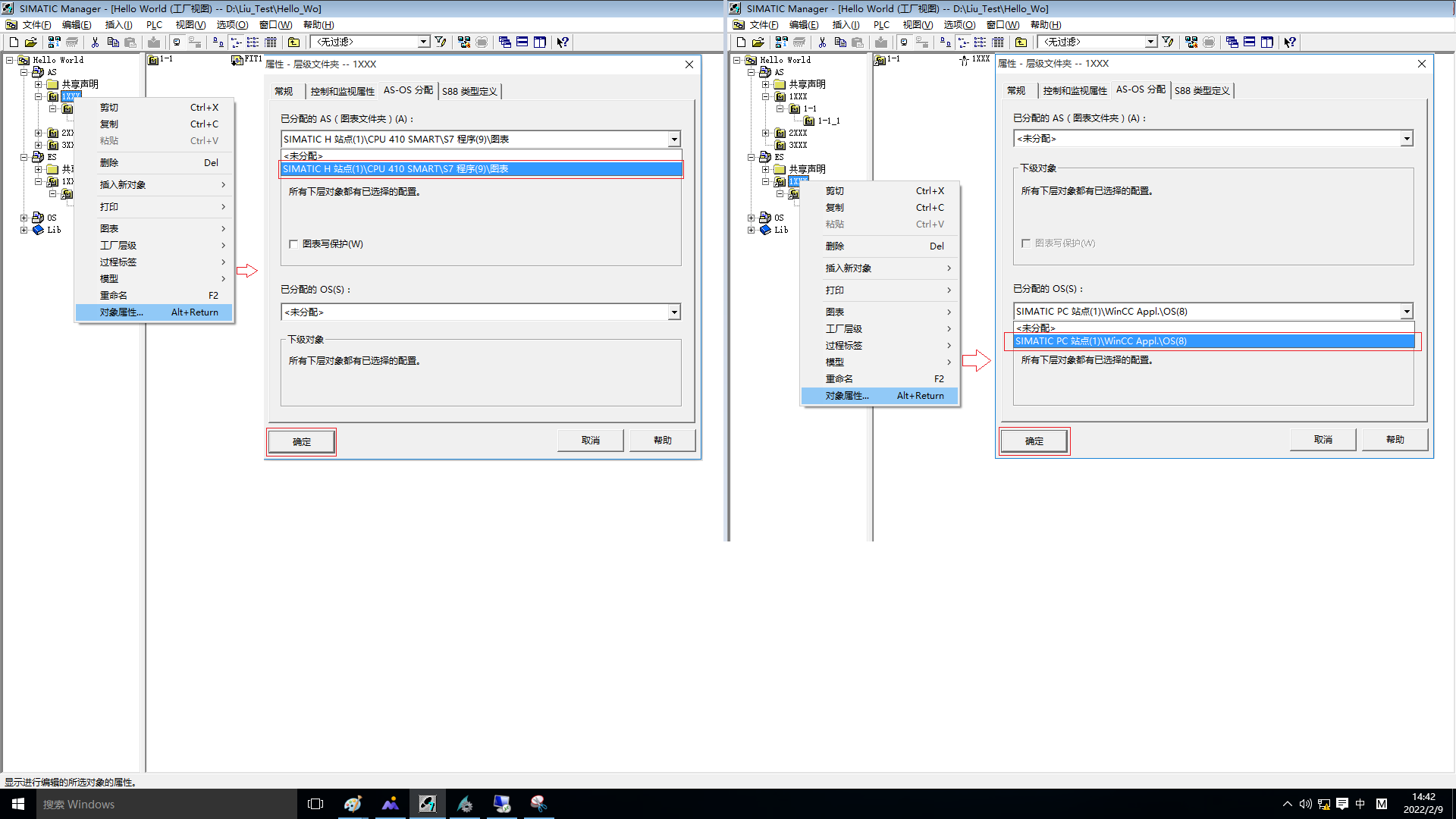

上图中的CFC、画面的插入方式，AS-OS分配方式会与你之前看到过的资料不一样，其原因是多项目和单项目的区别，在单项目中CFC和画面都可以在AS中一起插入，AS-OS分配也在同一个设置界面中完成。故在开发项目中遇到了与此不同的情况时，不要怀疑你哪个步骤做错了，了解了其中的原因，继续往下开发项目。

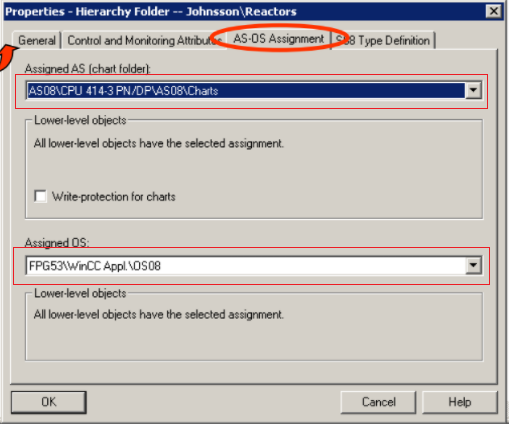

单项目AS-OS分配设置，图片截取自网络

在项目比较常用的功能块：

（1）Channel(模块通道驱动块)：Pcs7AnIn(FB1869)，Pcs7AnOu(FB1870)，Pcs7DiIn(FB1871)，Pcs7DiOu(FB1873)

（2）Control(控制功能块)：PIDConL(FB1874)

（3）Drives(设备驱动功能块)：MotL(FB1850)，MotSpdCL(FB1854)，VlvL(FB1899)，

VlvAnL(FB1896)

（4）Interlck(连锁功能块)：Intlk04(FB1825)，Intlk08(FB1826)，Intlk16(FB1827)

（5）Monitor(监视功能块)：MonAnL(FB1845)，MonDiLL(FB1848)

（6）Operate(操作员功能块)：OpAnL(FB1865)，OpDi01(FB1866)

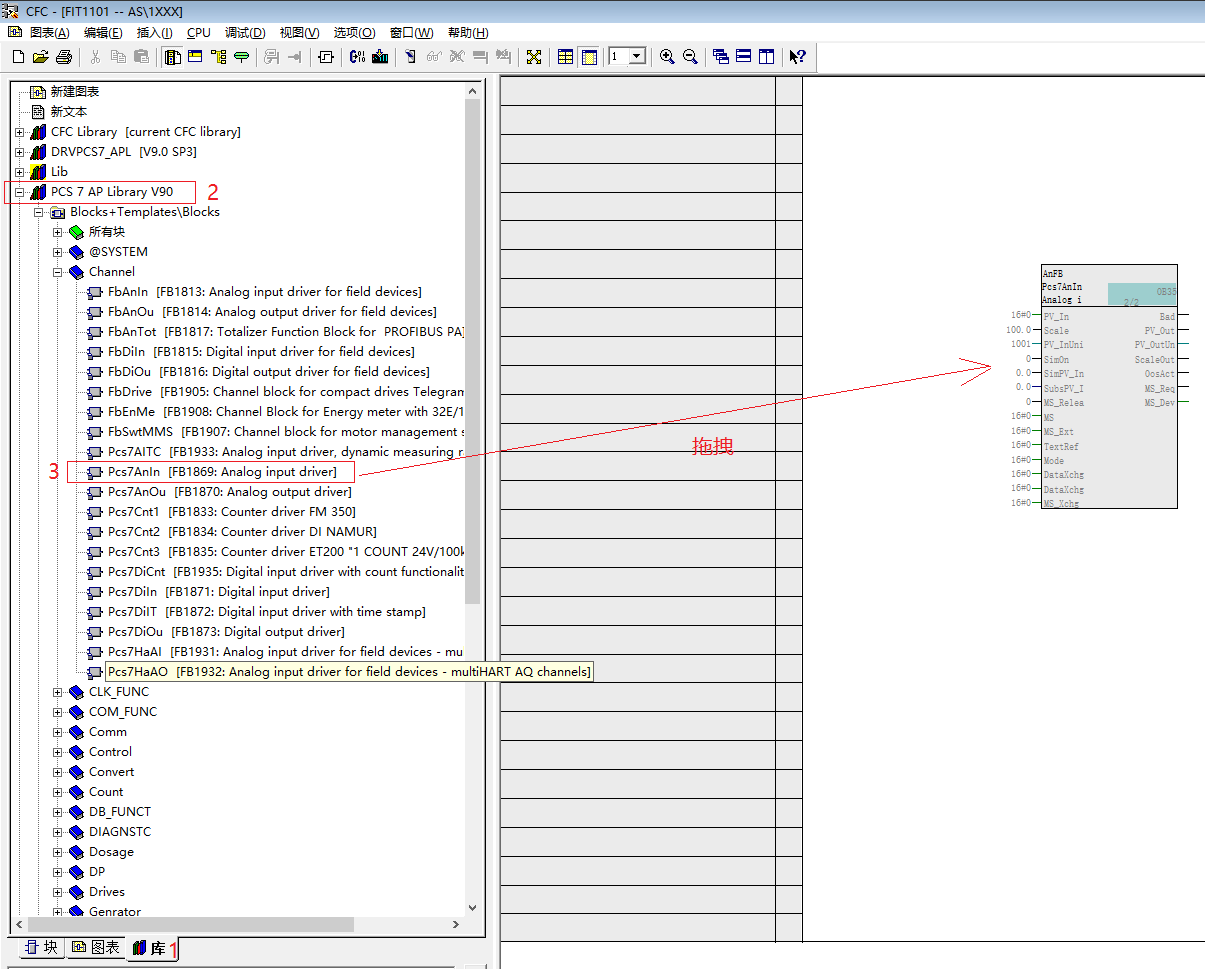

打开一个CFC，操作如下图：

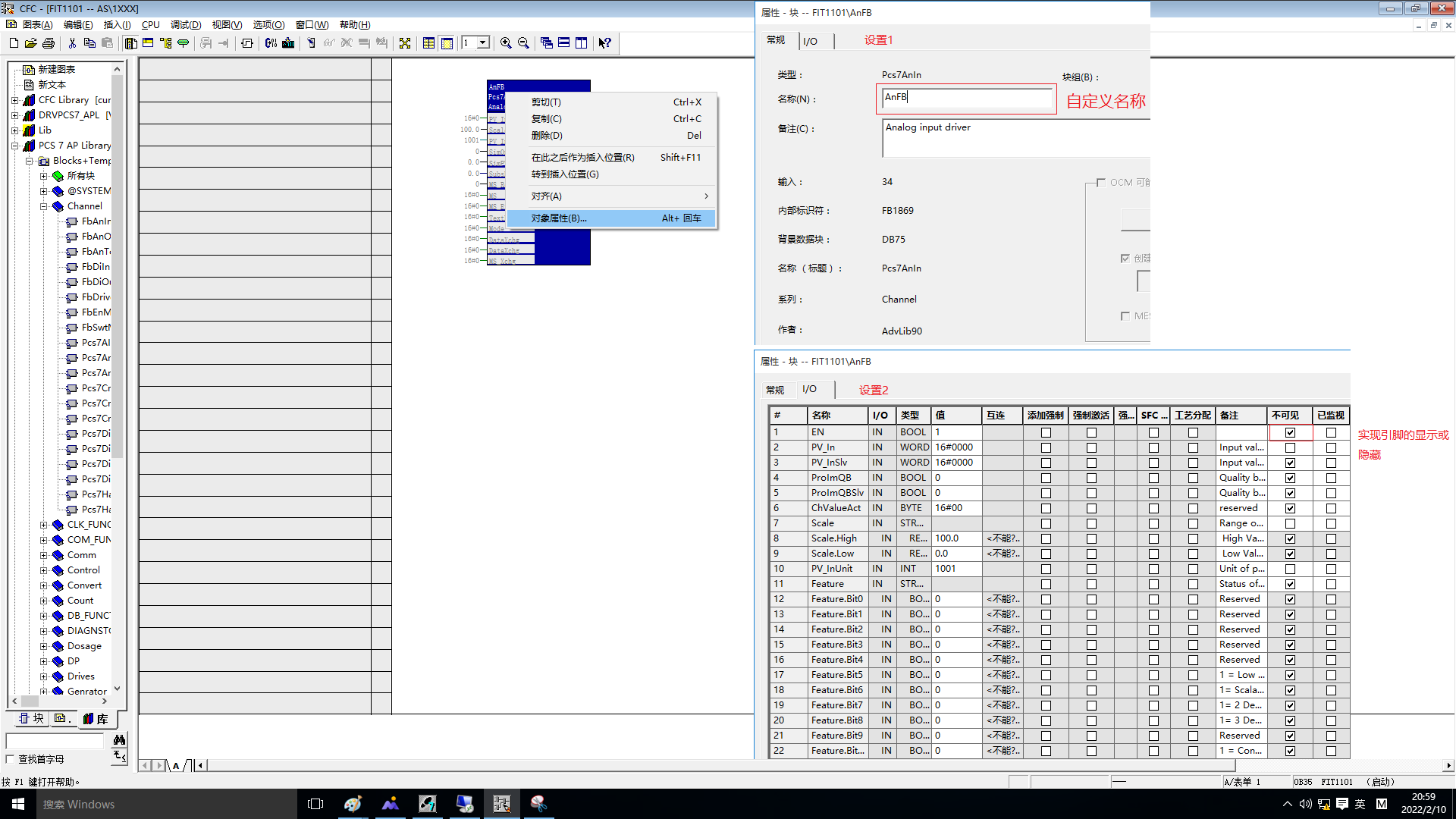

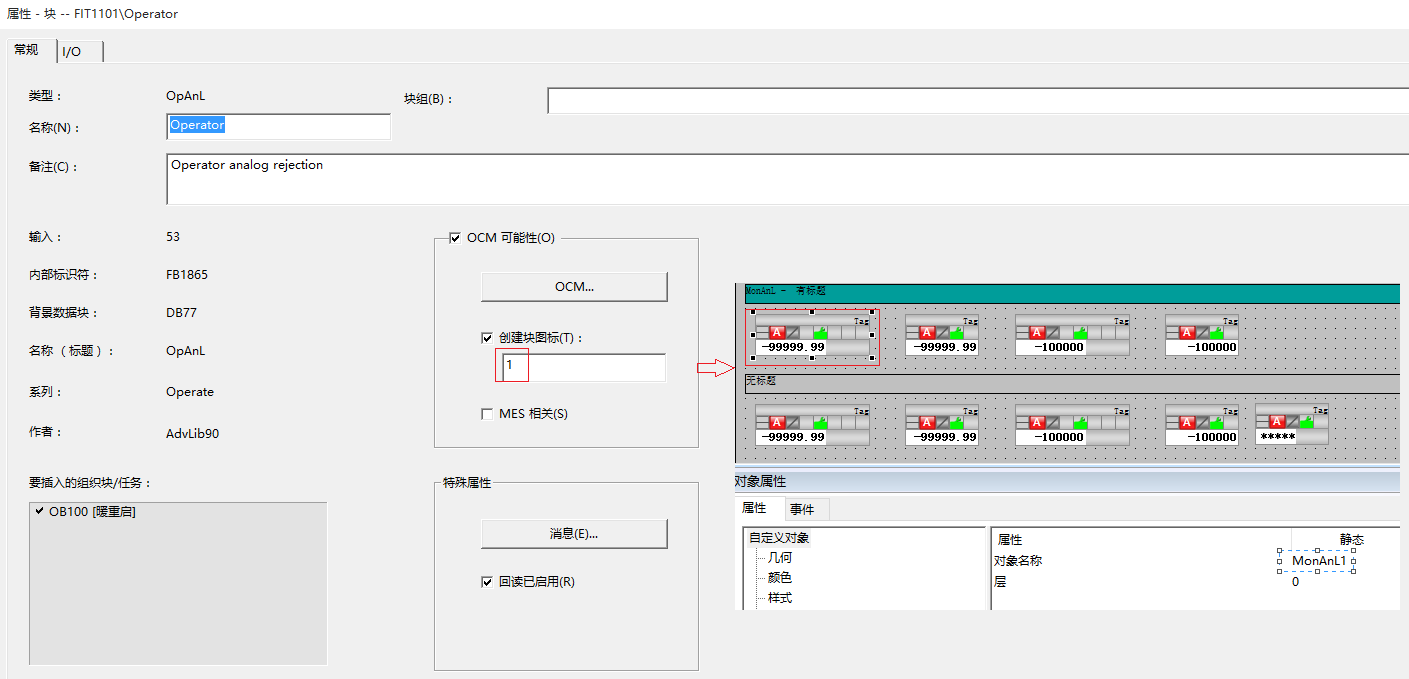

功能块属性设置

上图中的“创建块图标”，勾选时表示在WinCC中会创建一个对应的操作面板，不勾选时表示不创建操作面板，但与这个块相关的引脚都会传送给WinCC。图中“1”表示对应1号控制面板，如是“2”，则表示2号面板，依次类推。

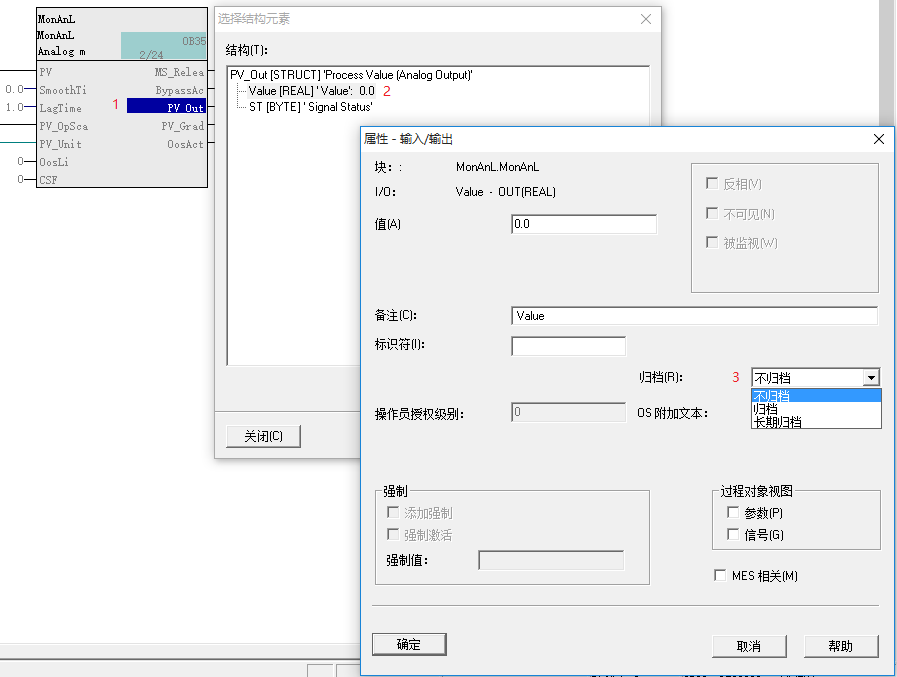

上图中的属性框都是双击弹出，此操作为设置某个值的归档属性。

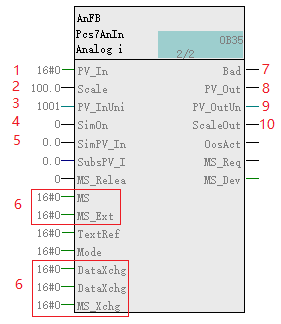

（1）Pcs7AnIn(FB1869)

该块用于下列应用：

对S7-300/400SM模拟量输入模块的模拟量输入值进行信号处理

处理冗余输入通道。

1

过程值地址

6

编译后系统自动连接

2

量程设置

7

质量代码，1=值无效，0=正常

3

单位设置

8

转换输出值

4

仿真开关，1=开启，0=关闭

9

设定单位输出

5

仿真值

10

设定量程输出

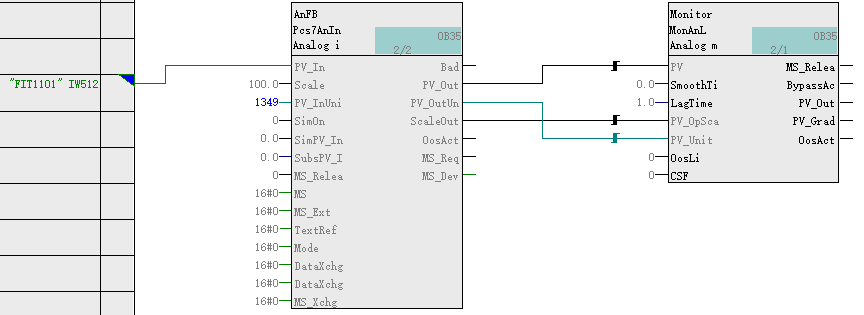

过程值地址连接如下

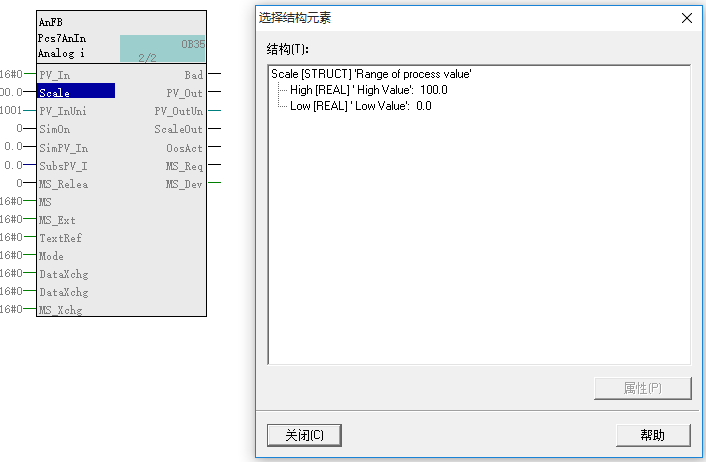

双击相应引脚，可更改对应的参数

小流量切除设置：将隐藏引脚和LowCutOff设置显示，并设置=1，LowCutOff=5，当测量值小于5时，PV_OUT=0。

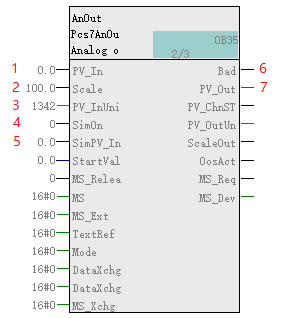

（2）Pcs7AnOu(FB1870)

该块用于下列应用：

对来自S7-300/400SM模拟输出组的模拟输出值进行信号处理

处理冗余输出通道

1

过程值输入

6

质量代码，1=值无效，0=正常

2

量程设置

7

过程值输出

3

单位设置

4

仿真开关，1=开启，0=关闭

5

仿真值

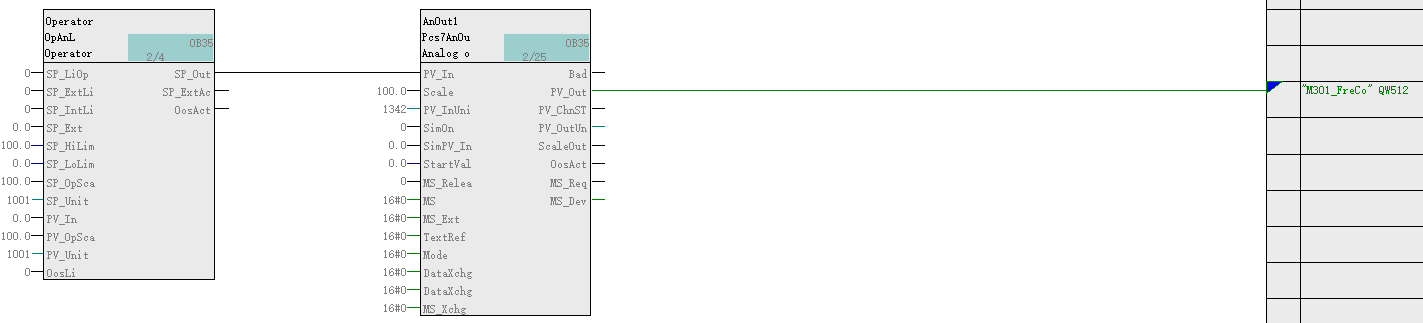

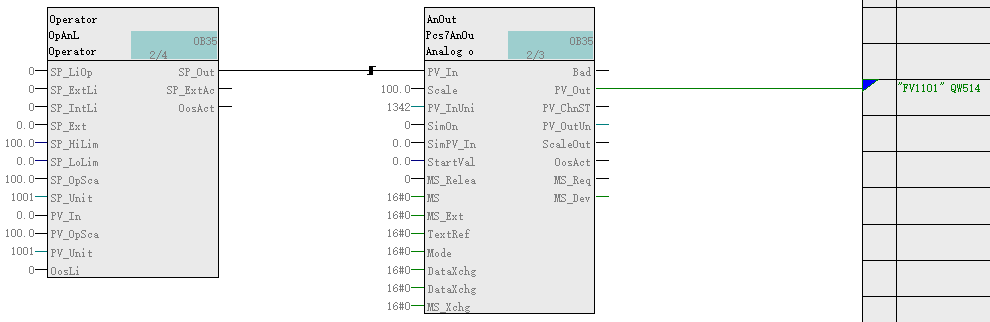

此块常配合PIDConL，MotSpdCL，VlvAnL，OpAnL使用。

（3）Pcs7DiIn(FB1871)，Pcs7DiOu(FB1873)

使用与Pcs7AnIn(FB1869)，Pcs7AnOu(FB1870)相似。

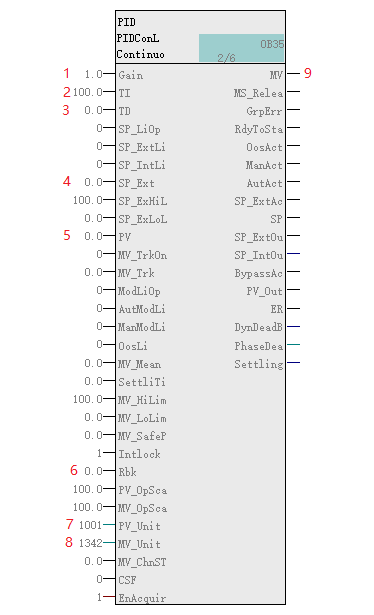

（4）PIDConL(FB1874)

该块用于下列应用：

固定设定值控制

串级控制

比率控制

分程控制

史密斯预测器闭环控制

超驰控制（超驰）

1

P值，增益

6

2

I值，积分

7

过程值单位

3

D值，微分

8

调节变量单位

4

外部设定值

9

调节变量输出值

5

过程值

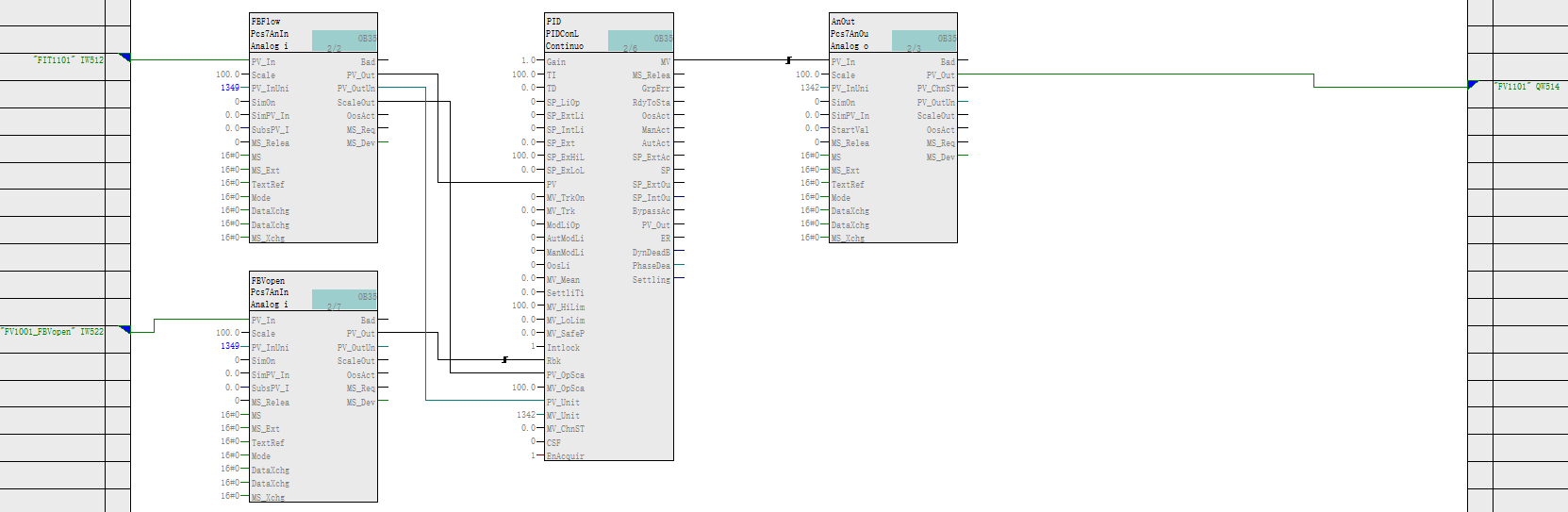

典型应用：根据流量调节阀门

PID的反向调节：在块属性中I/O设置中将设为1。

（5）MotL(FB1850)

该块用于下列应用：

控制具有一个控制信号的电机

1

6

保护条件，1=无保护，0=有保护

2

运行信号反馈

7

启（停）输出

3

8

4

许可条件，1=允许，0=不允许

9

5

连锁条件，1=无连锁，0=有连锁

10

Permit（许可条件）：可理解为设备启动的前置条件，设备启动后，将不再受此条件约束。

Intlock（连锁条件）：设备启动前后都受约束的条件，连锁条件不需复位。

Protect（保护条件）：设备启动前后都受约束的条件，连锁条件需复位。

下文功能块中的有以上三个引脚，功能是一样的，便不再叙述。

典型应用：控制电机的启停

一个输出点控制的电机

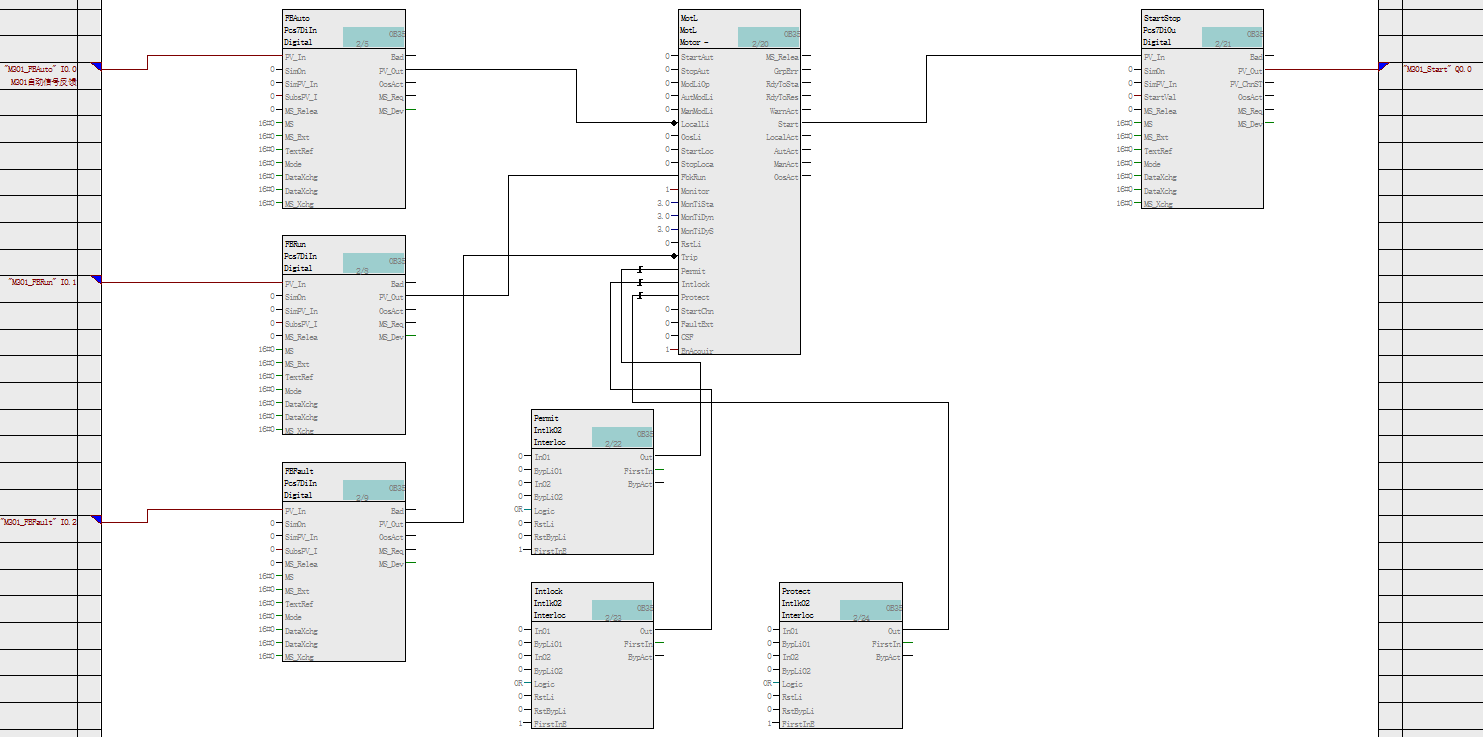

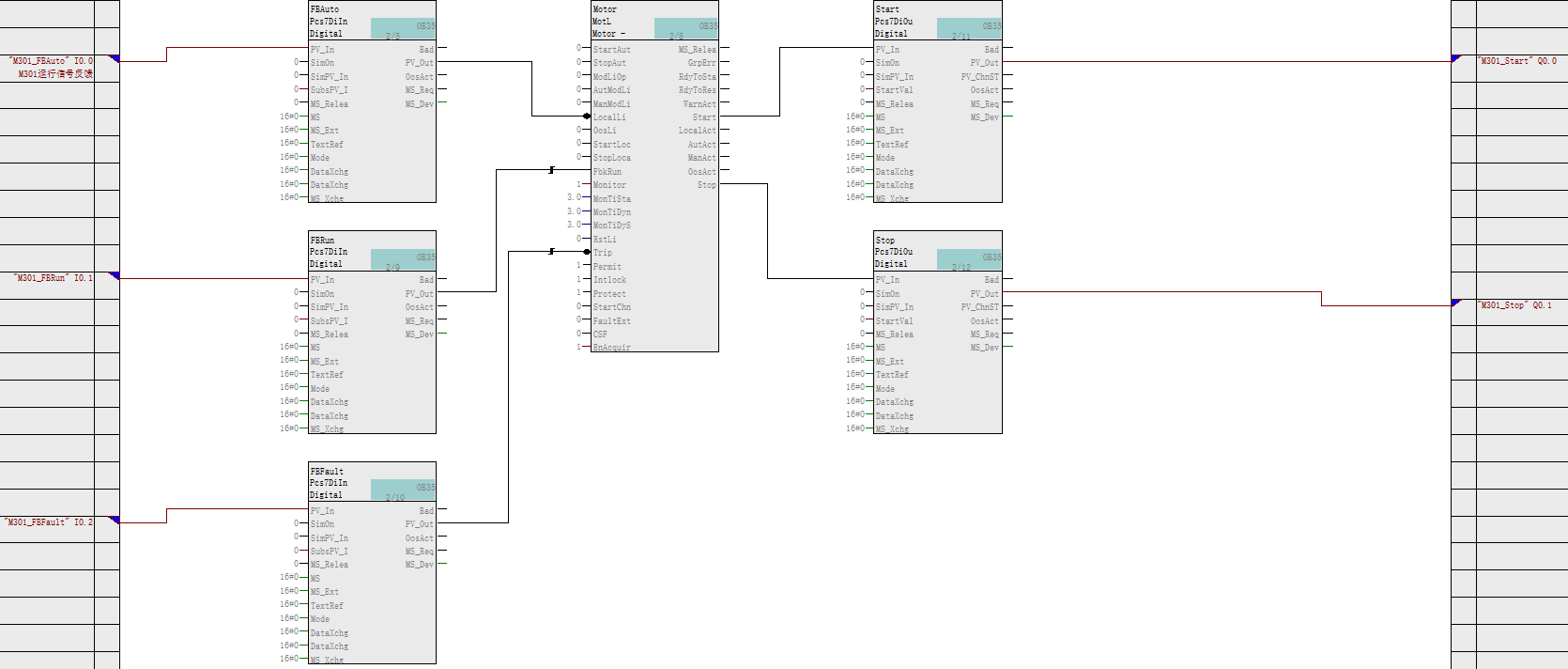

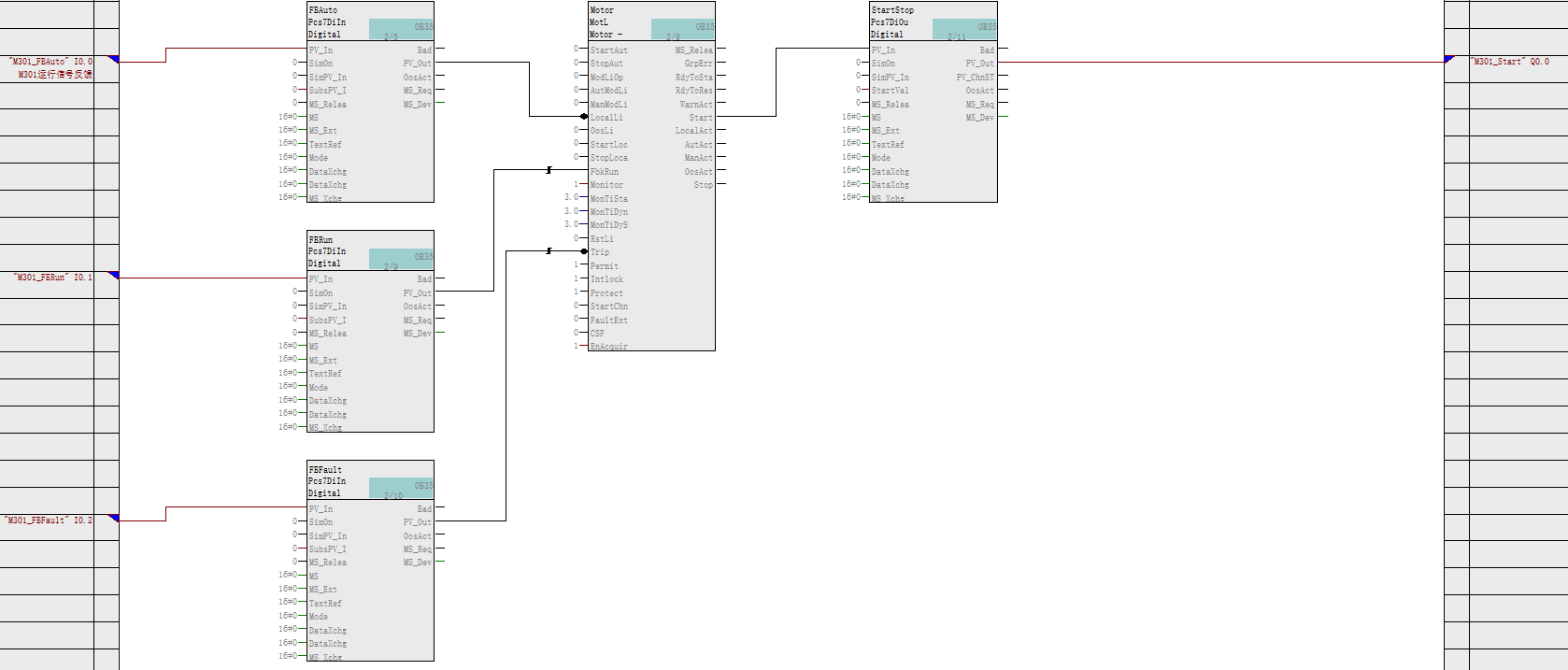

两个输出点控制的电机

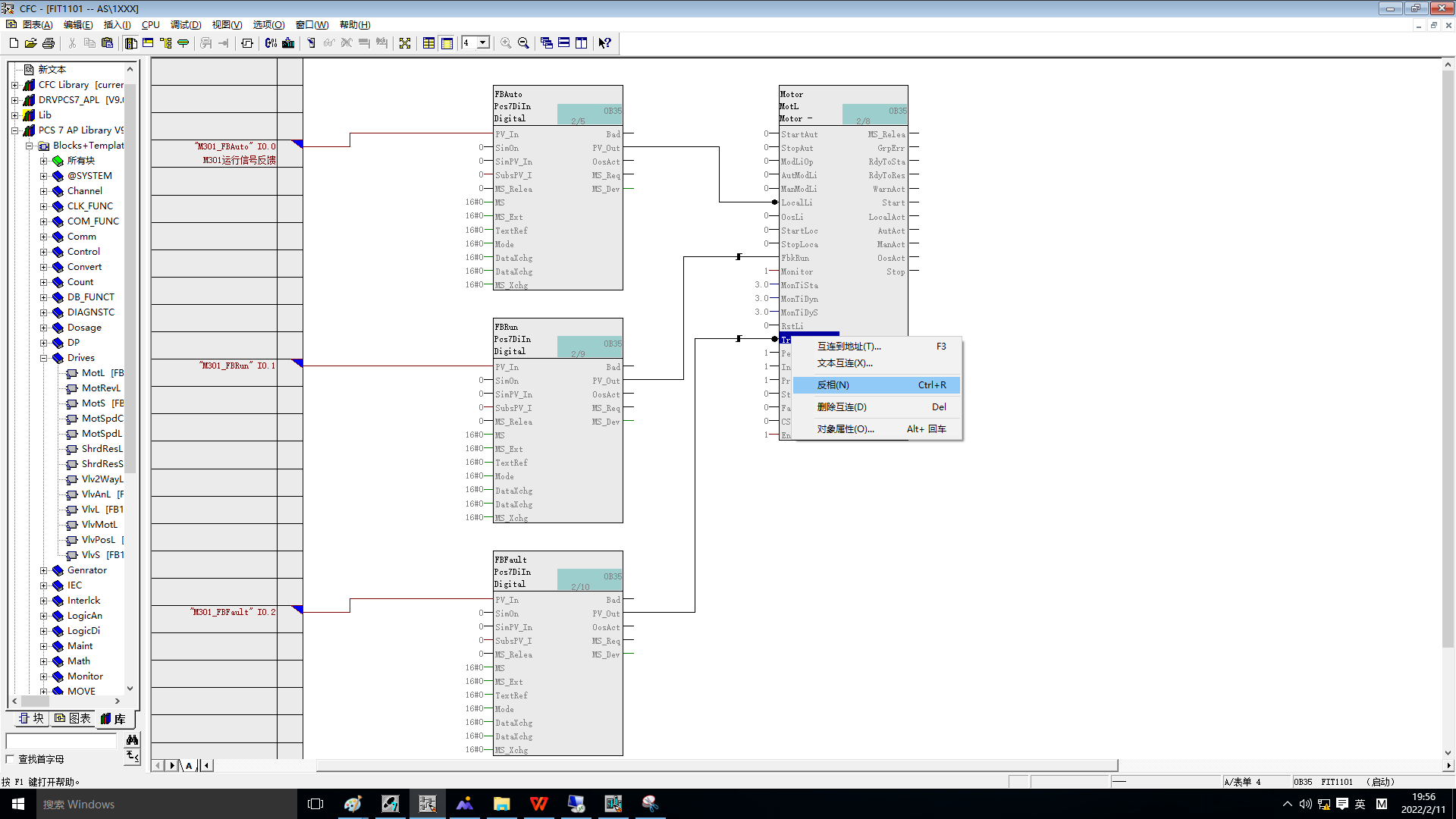

上图中“STOP”引脚可通过块属性I/O设置将其设为显示。信号的反向见下图：

信号反相

MotL还有带脉冲输出的功能，在块属性I/O设置将P_Start和P_Stop设为显示，对应连接即可。

（6）MotSpdCL(FB1854)

该块用于下列应用：

控制双向不同转速的电机

控制设备馈入（可选择通过Feature位组态）

典型应用：控制变频电机的启停和频率，也可连接许可、连锁、保护条件，实现连锁控制。

（7）VlvL(FB1899)

该块用于下列应用：

控制具有两个位置（“打开”/“关闭”）且中性位置可调的阀

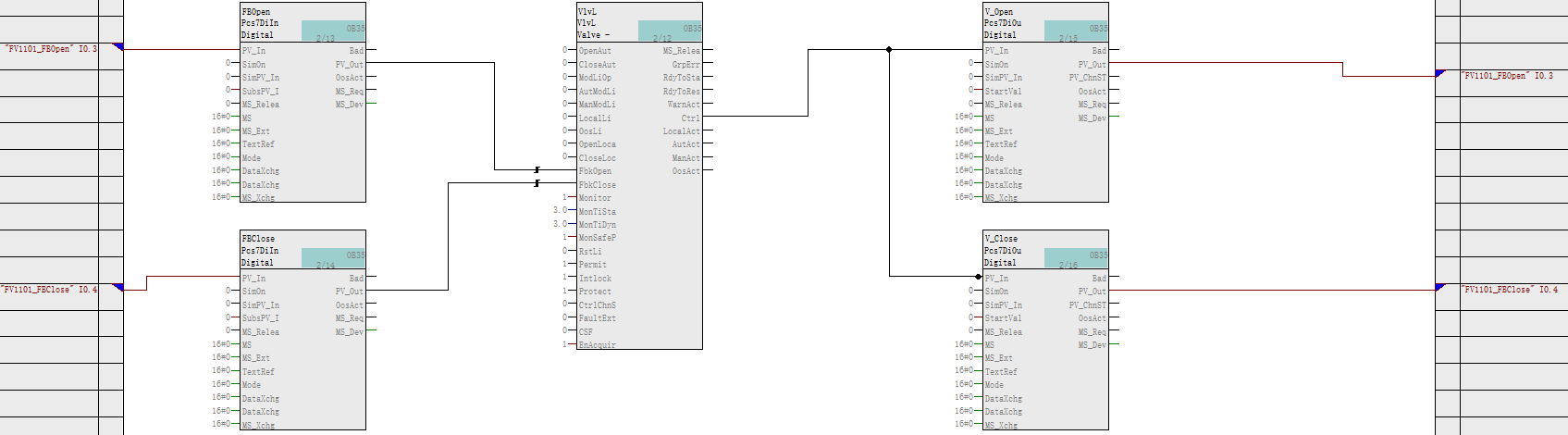

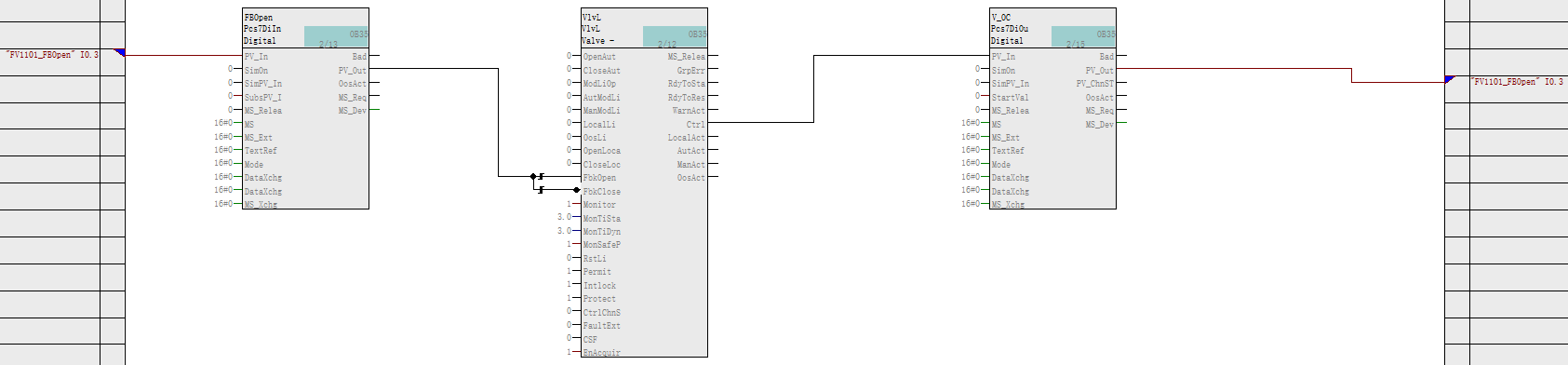

典型应用：控制开关阀，也可连接许可、连锁、保护条件，实现连锁控制。

（8）VlvAnL(FB1896)

该块用于下列应用：

控制中性位置可调的模拟量控制阀和定位器

控制用于调节控制阀辅助电源的可选辅助阀

典型应用：控制调节阀，也可连接许可、连锁、保护条件，实现连锁控制。MV_Ext引脚连接PID输出引脚可实现，阀门的调节控制。

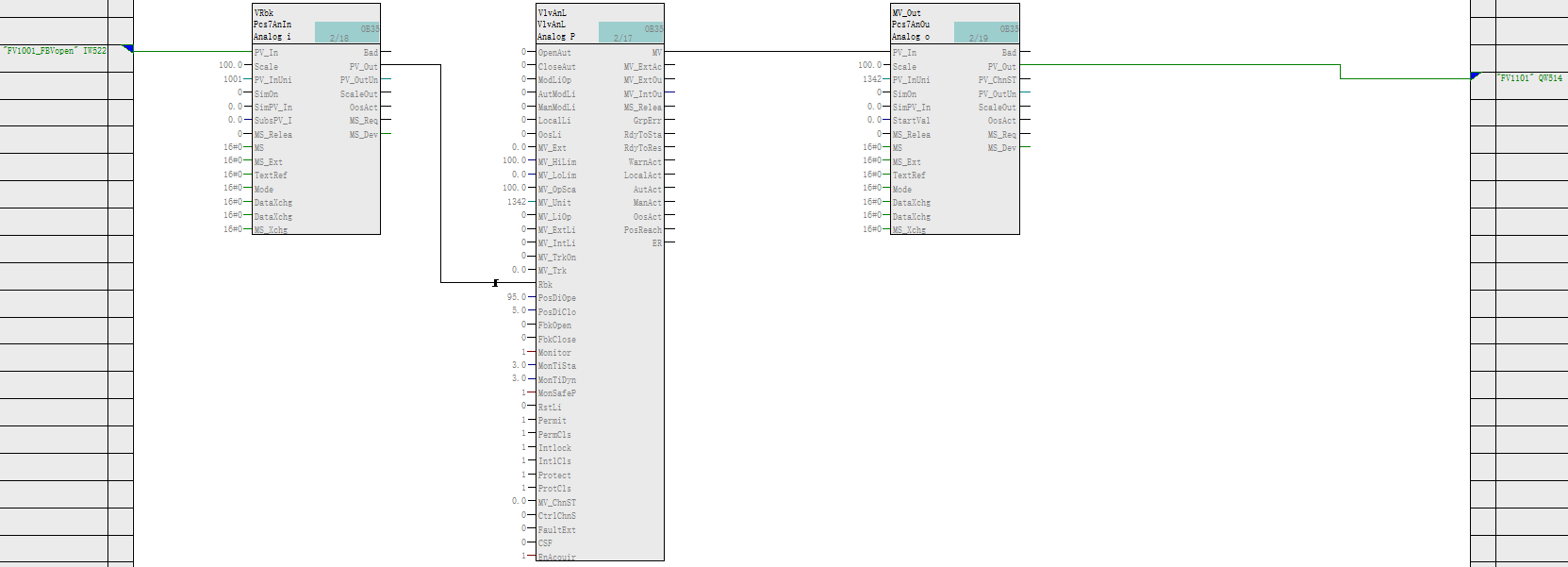

调节阀的单独控制

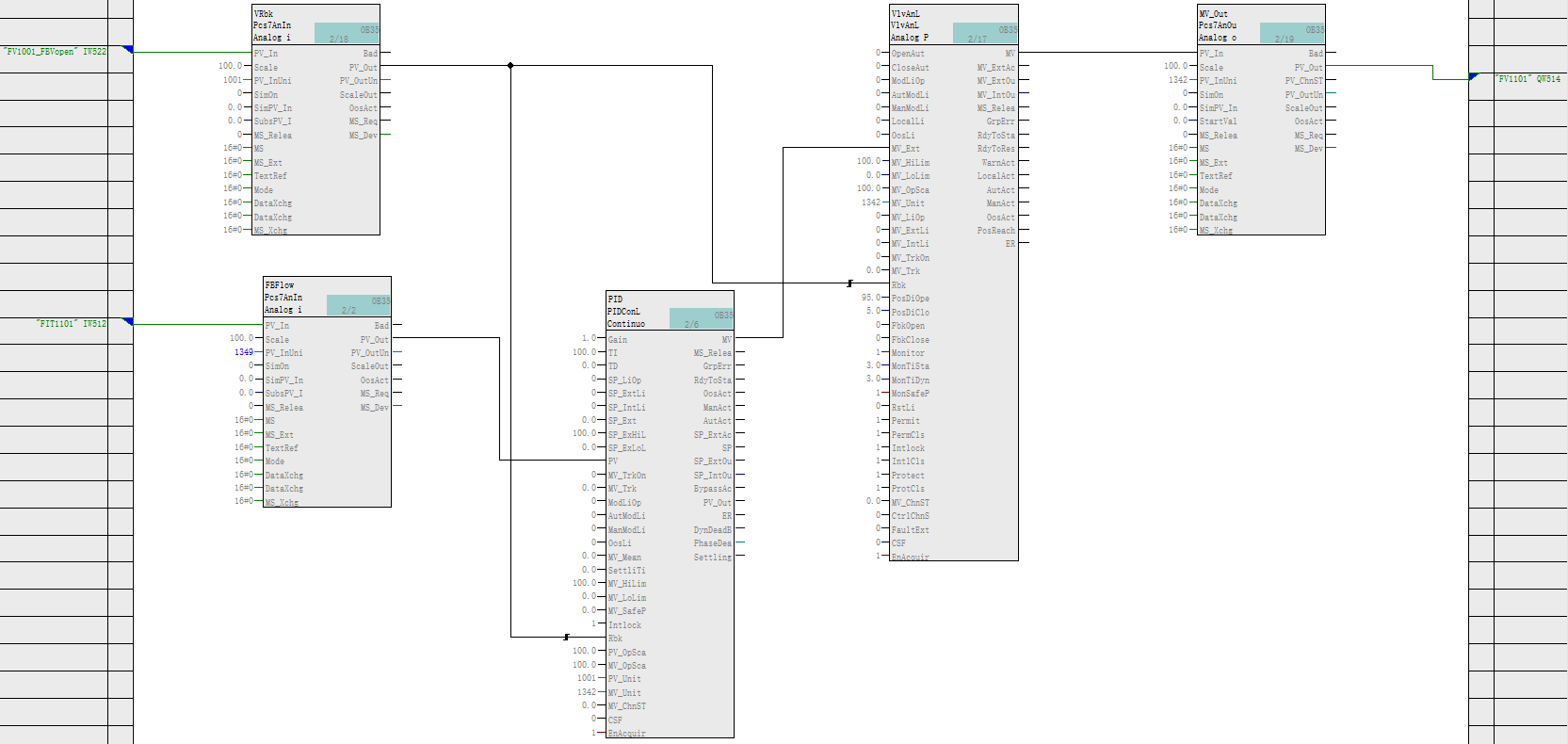

根据流量的PID控制

（9）Interlck(连锁功能块)

该块用于下列应用：

带显示的标准互锁

Interlck包括Intlk02(FB1824)，Intlk04(FB1825)，Intlk08(FB1826)，Intlk16(FB1827)，使用方法都是一样的，不同的是连锁条件的数量分别是2个、4个、8个、16个。以Intlk02(FB1824)为例讲解。

1

条件1

6

保护条件，1=无保护，0=有保护

2

旁路1（断开条件1）

7

输出

3

条件2

8

4

旁路2（断开条件2）

9

5

逻辑运算（ORAND）

10

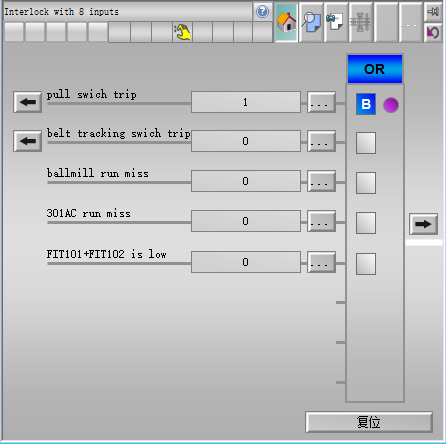

每个条件都可以标注注释，见下图：

为连锁条件注释

标注的注释再编译后，在上位机的控制面板中显示图

典型应用：普通电机连锁控制，各条件没有连接，在实际项目中根据控制要求连接相应的条件。

如连锁条件较多，为更好的辨别是由哪一个最先引起的连锁保护（官方的表述称为首出功能），可将和引脚设为1。

（10）MonAnL(FB1845)

该块可用于下列应用领域：

监视模拟过程值

监视模拟过程值的梯度

实际这个块就是数值输出IO域，只是这个块带有控制面板，调用这个块编译后会将块的引脚传送给WinCC，这样就省去了自己编写变量和设置引脚属性的麻烦。

典型应用：将FIT1101流量数值传送给WinCC，并显示。

块中的LagTime为延时时间，单位为秒，可理解为滤波属性，防止数值的快速变化。

MonDiL(FB1848)与MonAnL(FB1845)应用相似，不再单独叙述。

（11）OpAnL(FB1865)

该块用于下列应用：

检查和传送模拟量输入值

实际这个块就是数值输入IO域，只是这个块带有控制面板，调用这个块编译后会将块的引脚传送给WinCC，这样就省去了自己编写变量和设置引脚属性的麻烦。

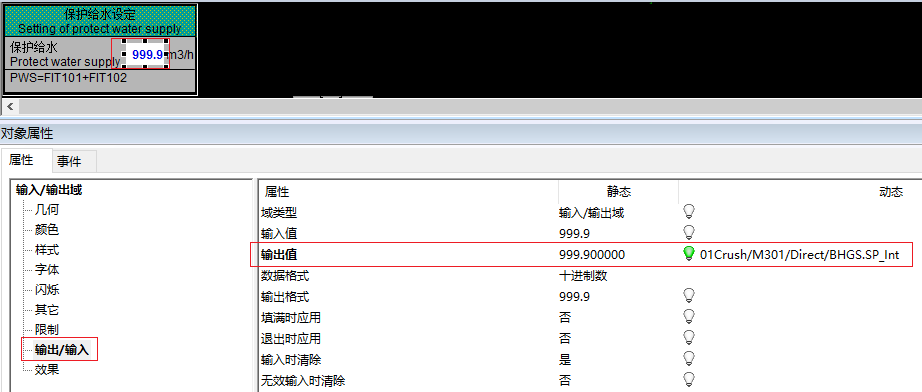

在实际应用中，MonAnL对应的控制面板会比较大（控制面板的功能很多，第一次使用建议尝试使用），占控制画面的空间，因此会取消勾选块属性中“创建块图标”，用一个IO域连接.SP_Int变量就能实现数值的输入。

OpDi01(FB1866)与OpAnL(FB1865)应用相似，不再单独叙述。
