三菱和西门子对比一下16位和32位数据的存储关系

前几天（2月8号）我写的文章《从西门子200的PLC程序来看三菱FX5U的PLC程序》中，把西门子200和三菱FX5UPLC的程序做了个对比，说三菱PLC中数据的编排方法和西门子的不一样，但是没有深入展开来讲，因此这篇文章，就来再细致的说一下！

西门子200和300PLC中的数据组合构成是一样的，因此今天就上一个西门子300PLC程序的截图来说明问题:

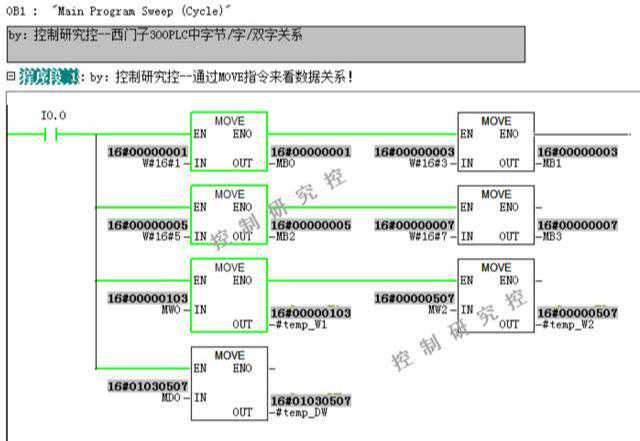

西门子STEP7软件中的一段程序截图

这段程序很简单，全部是MOVE指令，将16进制的1，3，5，7分别传送到MB0，MB1，MB2，MB3中；将MW0，MW2，MD0传送到几个临时变量中，这里的临时变量不重要，主要是让大家看到他们中的值是多少！

16进制的对应关系不是那么直观，因此还是在变量表中看一下二进制数据：

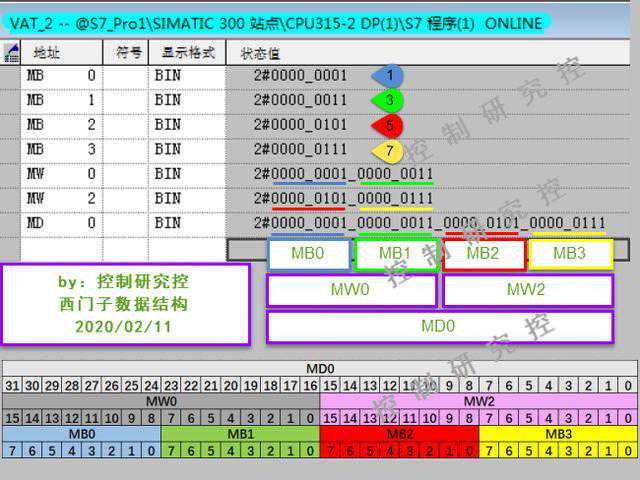

STEP7变量表截图和西门子数据结构的关系图

从我做的这个图片上可以看到:

MB0=20011,

MB2=20111,

图片上我用了不同的颜色来区分，因此就能很明确的看出来MW0就是MB0和MB1的组合，MW2就是MB2和MB3的组合；16位的MW0和16位的MW2又组合在一起组合成一个32位的双字MD0。

---图片中的对应关系就是西门子PLC中的数据对应关系，这个编排关系可以说是和三菱中的字双字的编排关系相反的！

为了更好的对比，还是上一个三菱FX5U的程序：

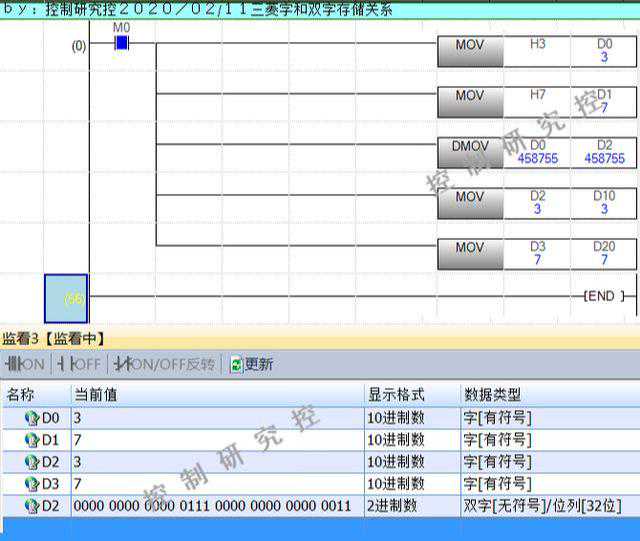

GXWORKS3中的程序截图

三菱的这段程序也很简单，把16进制的3，因为10进制下还是3，所以是把3传送到D0，7传送到D1；然后用一个32位的传送指令DMOV把D0和D1的值传送到D2和D3中；MOV指令是16位的传送，再把D2传到D10，D3传到D20！

可以看到D0→D2→D10他们的值都是3，D1→D3→D20他们的值都是7。这里是没有问题的，说明的DMOV，确实是把D0和D1一起传送给了D2和D3，且对应关系挺好！---但是，这还不是要我说的重点，我要说的是D2和D3组合成一个32位数据的时候他们的存储关系！

从程序中可以看到D0和D2的10进制值都是458755，看下边的变量表中双字32位的D0的二进制值是

2#0000000000000111，0000000000000011---这段数值从我中间逗号那里分开的话，其实就是7，3，也就是说D1--D0的形式，D1在左边，D0在右边！

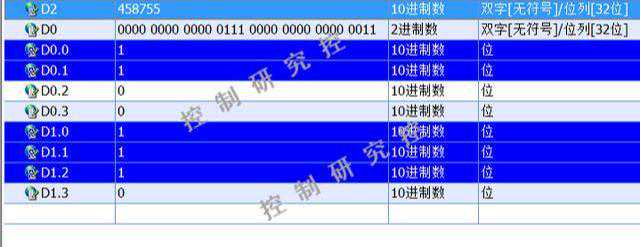

再多看一点监控值：

32位的D0和16位D0以及D1的关系

这个图片可以看到D0的值为3，是因为和这两个位的值为1；D1的值为7是因为，，这三个位的值为1。也因此确定了32位视图下的D0是D1链接D0这样的方式，而西门子中是32位的MD0是由MW0链接MW2的方式！他们是有点相反的意思！

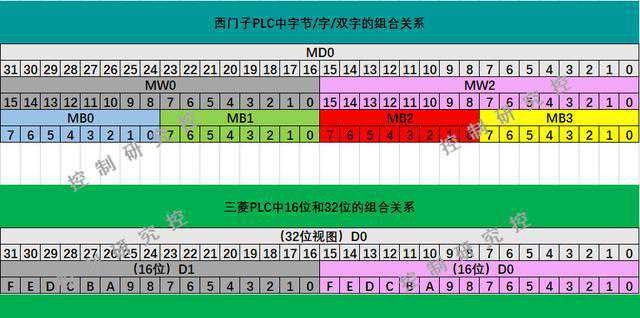

上边所说的到最后就汇总成一张图片：

三菱PLC和西门子PLC分别的数据对应关系

本文到此就结束了，和前边的文章对比来看，应该是容易看懂的，希望对朋友们有点帮助，谢谢！
