AB系列PLC程序远程上下载、调试方法

AB(Allen-Bradely)是罗克韦尔（ROCKWELL）集团下专门研发和生产PLC的公司，在PLC领域已经有几十年的历史，是世界上资历最深的PLC供应商之一。AB的PLC产品以涉及面广、通讯能力强、功能强大而著称。产品有以下几个系列：Micrologix、Flexlogix、SLC500系列、CompactLogix系列（使用RSLogix5000编程软件）、ControLogix系列。

AB的EtherNet/IP是一种开放的工业网络标准，支持隐式和显示的信息通讯，使用商业、现成的EtherNet设备和物理介质。

随着网络通讯的发展，PLC程序远程上下载、调试的技术已经非常成熟和稳定，该技术能帮助工程师远程进行设备维护，排除故障，使工程师不在忙于路途来回奔波，极大缩短了排故时间，提升了生产效率。下面我们介绍如何实现AB系列PLC程序远程上下载、调试方法。

一、完成AB系列PLC程序远程上下载、调试需要的硬件、软件

1、可以运行RockwellSoftware、GVCOM3的软件并能上网的电脑一台。

2、AB的PLC一台

3、巨控GRM500远程控制终端一台

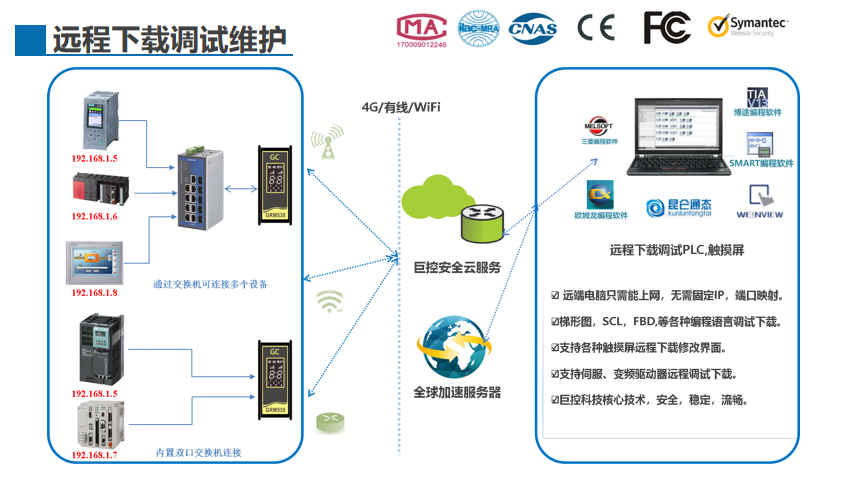

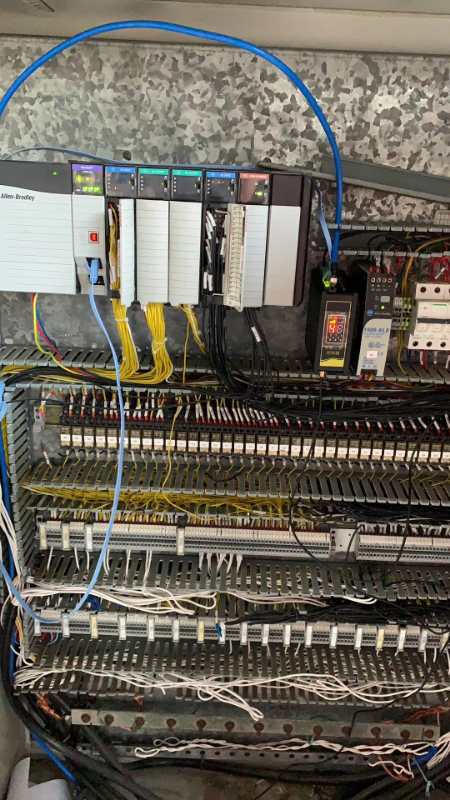

AB的PLC通过网线连接GRM500网口，GRM530通过4G、有线或者wifi任意一种方式上网。

二、完成AB系列PLC程序远程上下载、调试需要的硬件、软件

1、RockwellSoftware软件一套；

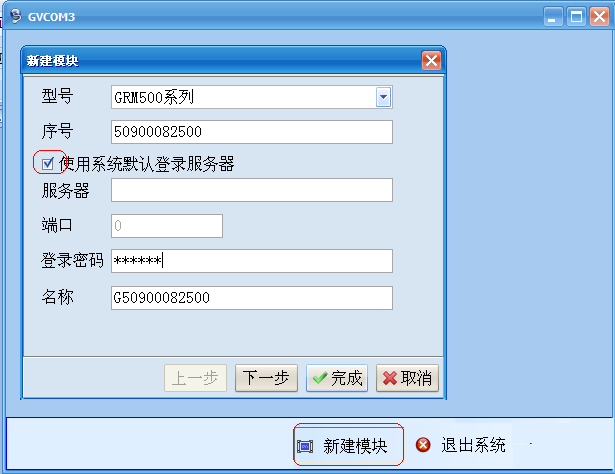

2、巨控GVCOM3软件；

三、AB系列PLC程序远程上下载、调试方法

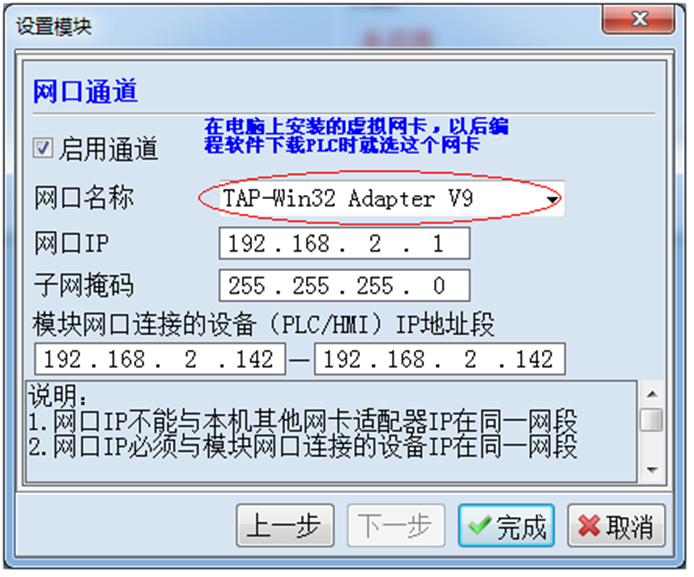

网口名称：选择安装好的虚拟网口TAP-WIN32AdapterV9,如果没有，点下拉框自动新建即可。

网口IP：该IP只要求和你远程PLC的IP一个网段，并且和其同网段的设备不冲突即可。如上图，和网口连接的远程PLC地址为192.168.2.142，网口IP随便设置为该网段的一个IP，和这些PLC不冲突即可。

子网掩码：255.255.255.0。

网口连接设备的IP地址段：也就是你要远程下载PLC的IP(可以是一个IP，如果有多个PLC，也可以是一个IP段)

，出现如下图所示“模块已连接”时表示可以远程下载AB的PLC。

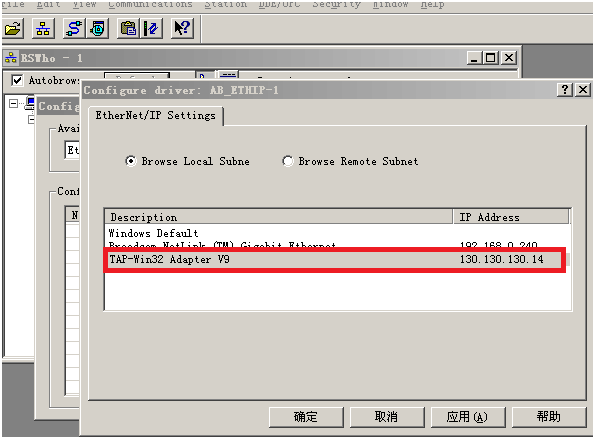

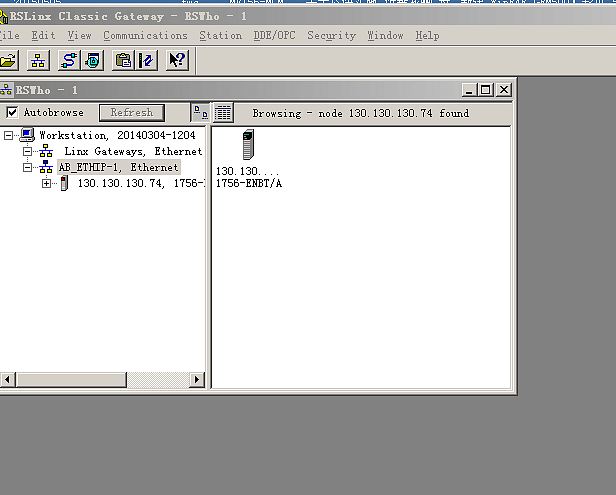

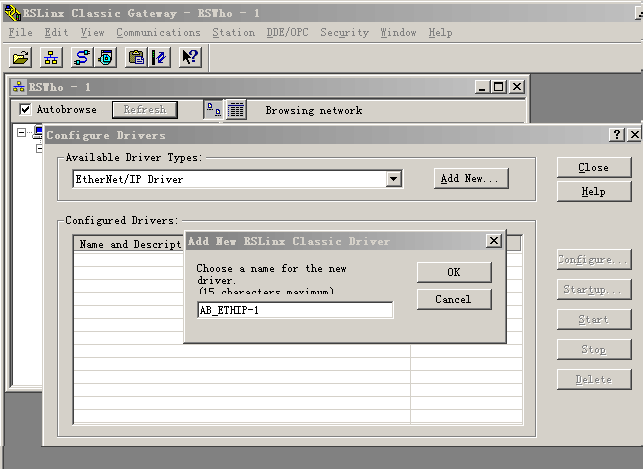

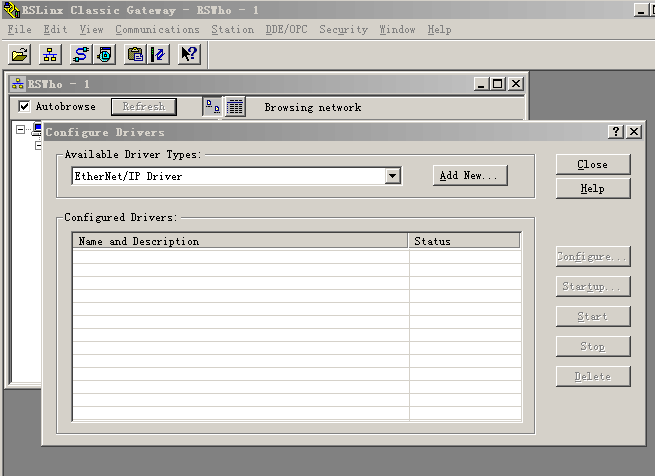

6、在AB的RSLinxClassic软件中找到AB系列PLC后即可上传、下载程序

不仅可以流畅的下载调试各种主流PLC(西门子，三菱，欧姆龙，AB，施耐德，台达等)，即使对于文件比较大的触摸屏工程（步科，威纶，昆仑，西门子触屏，南大傲拓触屏，，三菱GS系列触摸屏，Proface触摸屏），要求响应速度的运动控制器，伺服（西门子G120变频器安川运动控制器），巨控模块依然可以轻松应对，流畅下载，遥遥领先的技术得益于巨控科技多年来投入大量精力和设备实际测试和积累。
