Startdrive V17新功能介绍(第2部分)

SINAMICSStartdrive调试软件是将西门子驱动器硬件集成到TIAPortal工程框架中的理想工具。借助最新版本的SINAMICSStartdriveV17，扩展了自动化平台上可用的驱动硬件产品组合。

1SINAMICSStartdriveV17新功能概述

SINAMICSStartdrive调试工具是自动化设备调试的关键软件。利用博途平台，驱动器和控制器之间的便捷交互使SIMATIC控制器和SINAMICS驱动器轻松完成运动控制项目的调试。

从V17版本开始，其功能得到了进一步的增强：

在集成了SINAMICSS120多轴系统CU320-2PN之后，从V17开始也支持组态和调试CU320-2DP。

增加了S120的扩展功能，如数据组功能(DDS、MDS、EDS、CDS)、Bode图/测试功能。

SIMATICDriveController的内置SINAMICS可以使用DCC及EPOS功能

UMAC功能，用于博途项目中对于驱动参数的权限设置，可以保护驱动器的参数设置免遭未经授权地更改和读取。

SINAMICSDCC在线工程化及KnowHow保护。

安全激活测试，用于安全验收测试部分，测试控制链及期望的安全响应。

SINAMICSDCC安全验收测试的一部分

StartdriveV17在与控制器间的无缝操作、灵活性和用户友好性方面将西门子的驱动器提升到了一个新的水平。

本次推文介绍第二部分内容：S120的扩展功能、SINAMICSDCC新功能。

随后的推文将介绍第三部分内容：Openess的新功能及改进的驱动批量调试应用程序。

2SINAMICSS120的扩展功能

2.1支持SINAMICSS120CU320-2DP

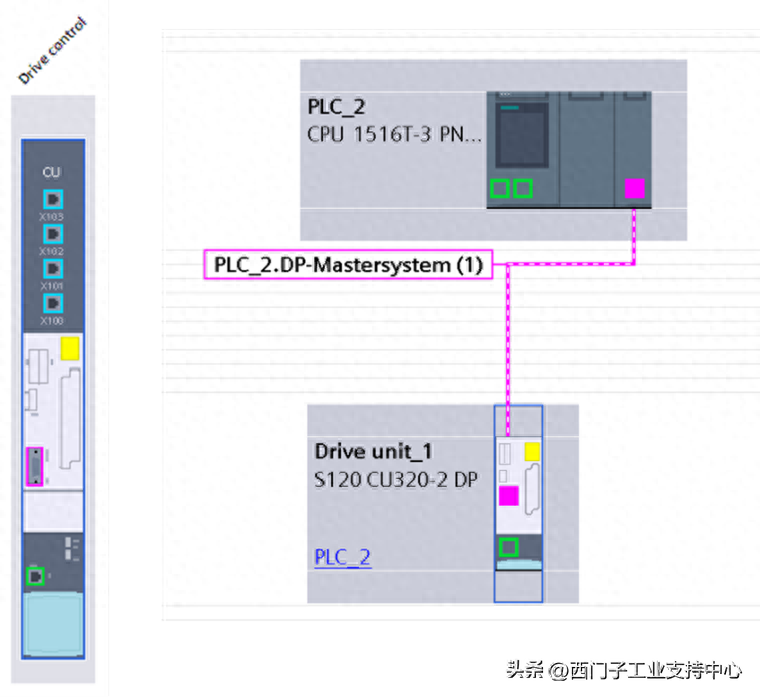

支持了SINAMICSS120驱动PROFIBUS版本的CU320-2DP。

对于SINAMICSS120Booksize及SINAMICSS120Chassis有效。

2.2SINAMICSS120数据组处理新特性

支持了驱动数据组+电机数据组+编码器数据组+命令数据组。

2.3SINAMICSS120测量功能及波德图新特性

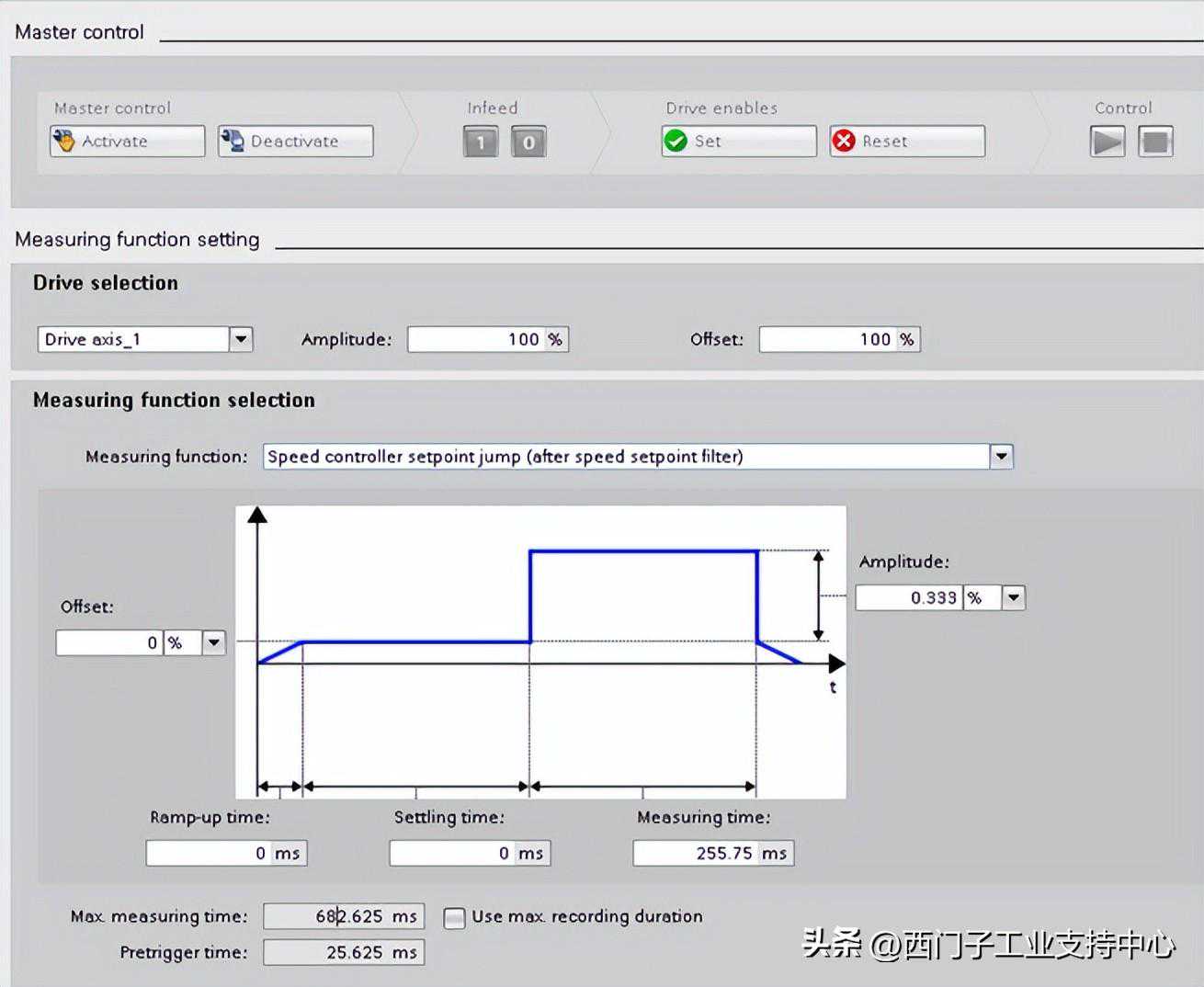

测量功能用于手动驱动优化，可以预配置的测量功能如下:

V17中新增了测量信号在时域图和波特图的图形显示：

测量功能是SINAMICSStartdrive高级许可证的一部分。

2.4SINAMICSS120的新功能用户定义参数列表

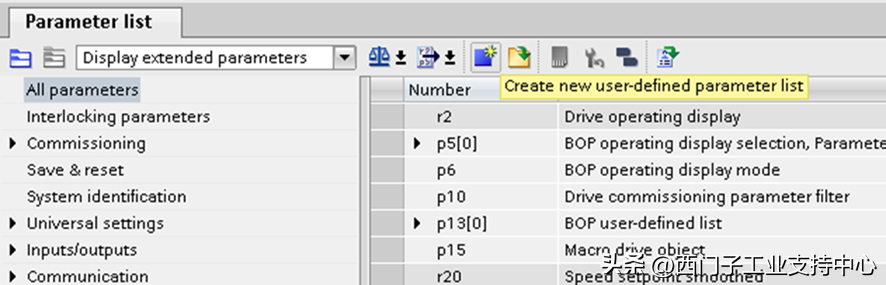

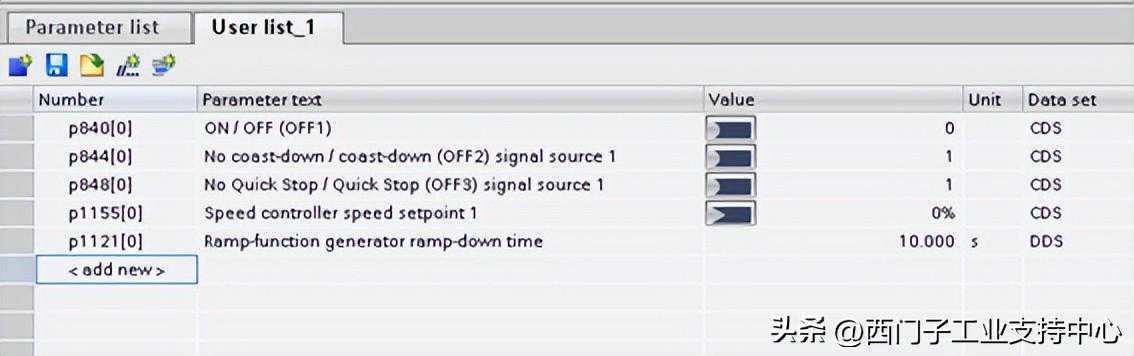

现在也可以为S120设备创建用户定义的参数列表，仅在不包含参数值的情况下，才可以保存参数列表。

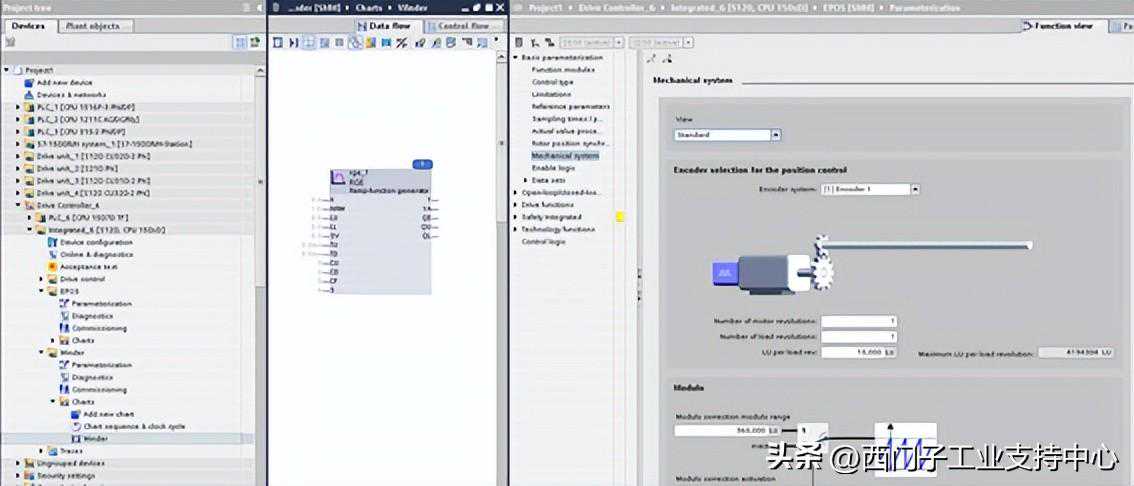

2.5SIMATICDriveController的内部集成的SINAMICS驱动

SIMATICDriveController内置的SINAMICS可以使用DCC及EPOS功能。

3SINAMICSDCC

3.1SINAMICSDCCV17新的专有技术保护

SINAMICSDCCV17新的专有技术保护，DCC图表的专有技术保护可以独立于驱动器的专有技术保护来使用。保护OEM的知识产权而不妨碍驱动器参数化。

工作流程：

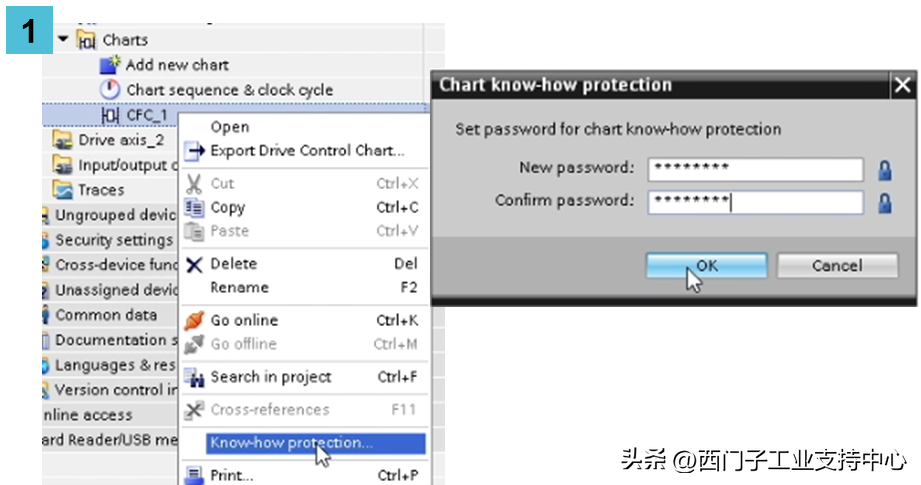

激活专有技术保护并设置密码（对于单个图表或图表组）

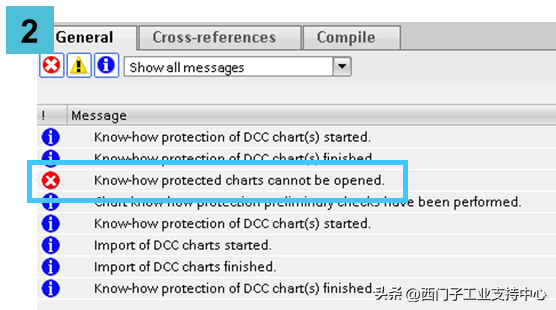

图表受保护，无法打开–已发布的参数仍可通过参数列表访问

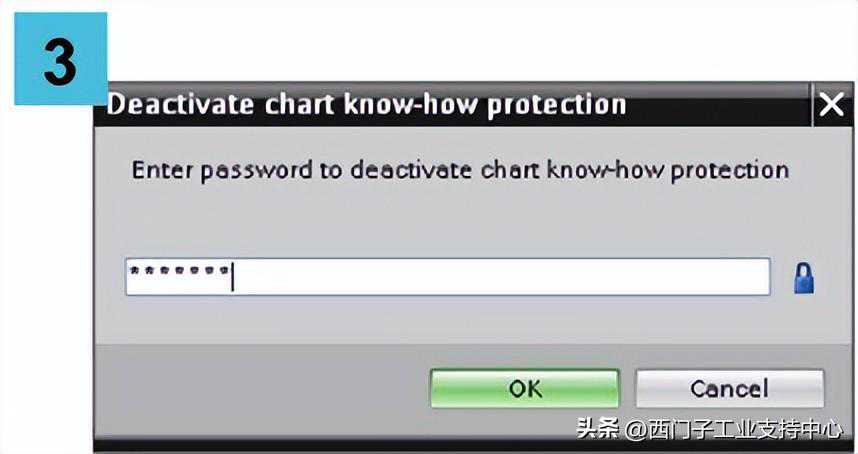

使用密码停用专有技术保护，以便能够打开图表

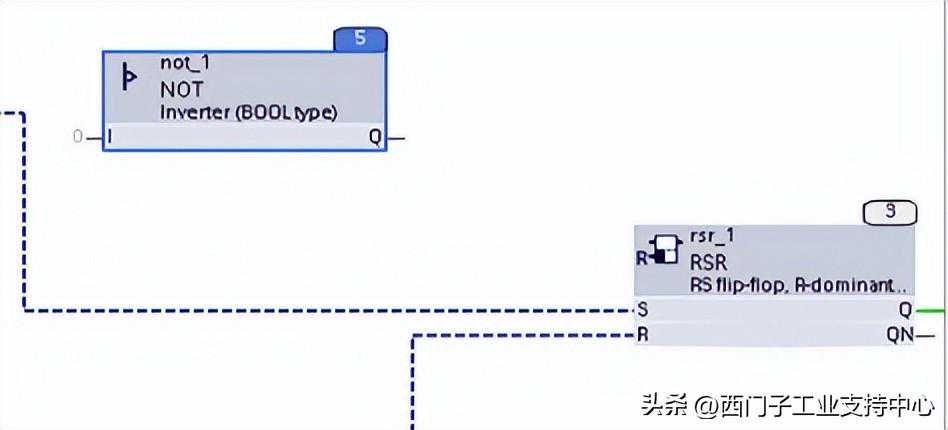

3.2SINAMICSDCCV17新的在线编辑

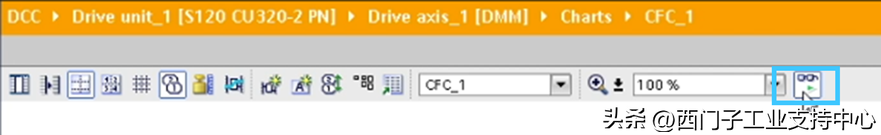

在“在线”模式下编辑DCC图表。在调试阶段加快编程过程，因为更改后不需要单独下载。

“在线”模式中可以发生的更改：

删除/添加驱动控制块

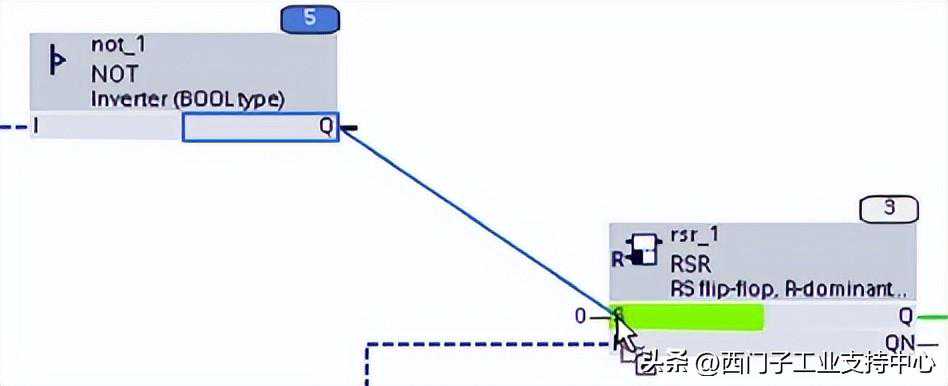

删除/添加块互连

更改控制顺序

“在线”模式中不可以发生的更改：

将管脚发布为参数

欢迎访问西门子工业支持中心平台「链接」获取更多的信息。
