1LE0 电机编码器选件介绍

1编码器选件

订购1LE0电机时，可以通过增加选件来订购需要的编码器，例如1LE0002-0DB22-1AA4–ZZ=X05或G04或X50或W74，通过订货号最后添加-Z来确定该订货号有选件，Z=选件的代码即可。1LE0提供的编码器代码如下图所示。

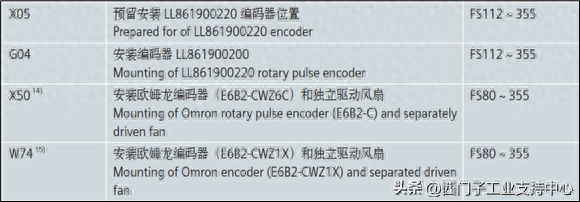

图1-1编码器选件

选件号X05：预留安装编码器位置，编码器为莱纳林德LL861900220型编码器。

选件号G04：出厂安装莱纳林德公司生产的LL861900220型编码器。

选件号X50：出厂安装欧姆龙公司生产的E6B2-CWZ6C型编码器。

选件号W74：出厂安装欧姆龙公司生产的E6B2-CWZ1X型编码器。

2编码器接线

2.1莱纳林德LL861900220编码器

LL861900220编码器为HTL增量式编码器，推挽输出型，双极性信号，包括A、B、Z及A-、B-、Z-共6路带短路保护的信号输出，详细技术参数如下图所示：

图2-1LL861900220编码器技术参数

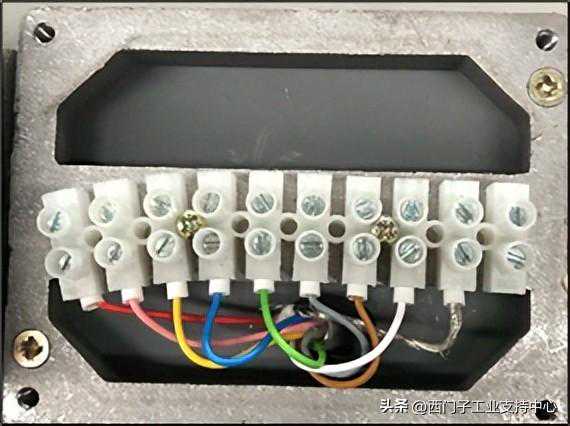

当选择选件G04时，电机在出厂时已将编码器的电源线和信号线接入接线盒，并以不同的颜色进行区分，如下图所示：

图2-2编码器接线盒端子图

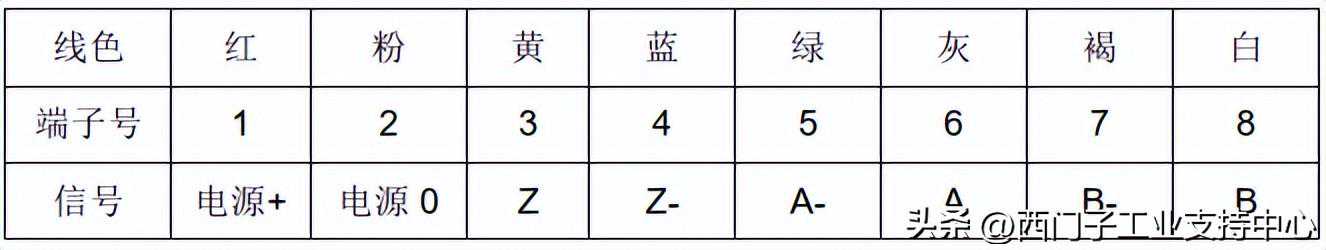

电缆颜色与信号端子的对应关系如下：

表2-3编码器接线盒端子定义

2.2欧姆龙E6B2-CWZ6C编码器

欧姆龙E6B2-CWZ6C编码器是HTL增量式编码器，每圈1024个脉冲，NPN型集电极开路输出。单极性信号，包括A、B、Z共3路输出信号。

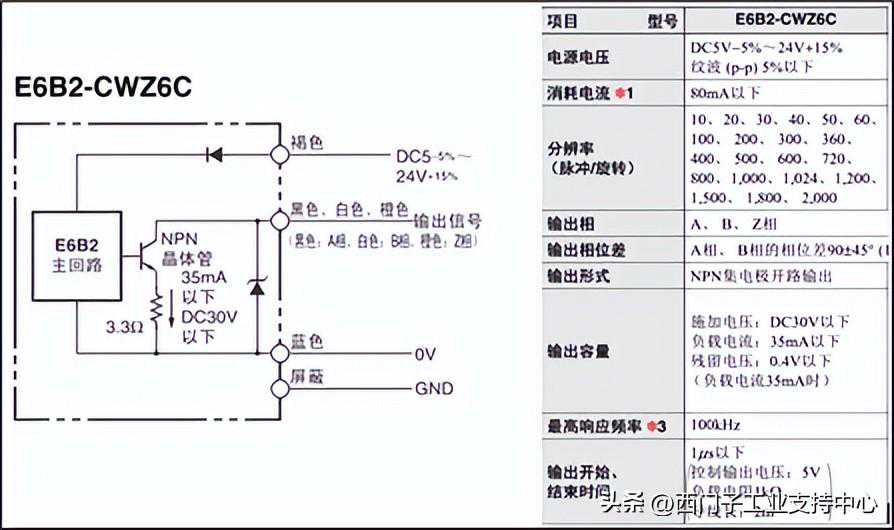

详细技术参数如下图所示：

图2-4欧姆龙E6B2-CWZ6C技术参数

从上图可知，E6B2-CWZ6C编码器为集电极开路NPN编码器，当晶体管截止时，输出信号端状态为OC（开路），如果直接连接西门子变频器的编码器接口，是无法正常工作的，需要接上拉电阻才能正常工作，如下图所示：

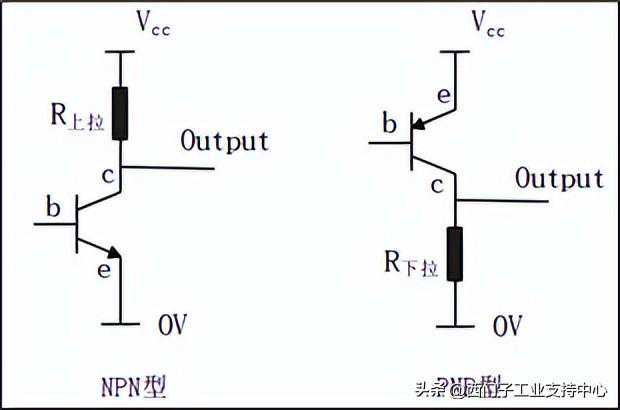

图2-5集电极开路需要接上拉电阻或下拉电阻

图2-5所示电路中，R上拉和R下拉这两个电阻编码器是没有的，需要用户自行连接。该编码器连接G120CU250s-2的编码器接口，上拉电阻选择范围为1K-2K。针对Terminal接口，反信号不和M短接，配置为单极性和双极性均可，推荐使用1.5K的上拉电阻。针对SUB-D接口，反信号和M短接与否均可，但必须配置为单极性，推荐使用1.5K的上拉电阻。

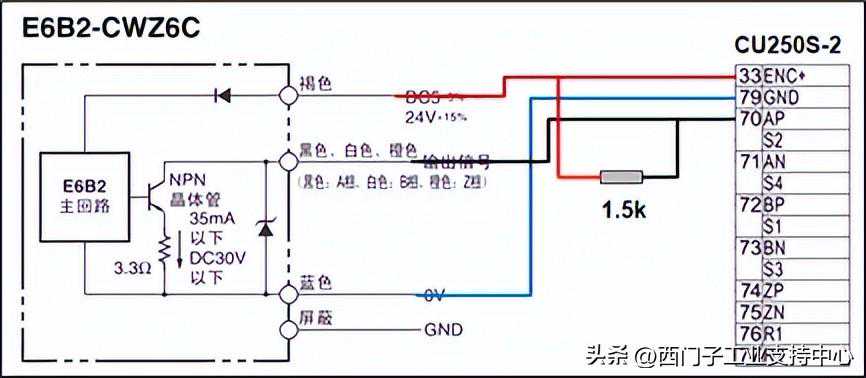

G120CU250S-2Terminal编码器接口上拉电阻接线示意图：

图2-6E6B2-CWZ6C编码器接线实例

该图是以A+信号连接上拉电阻为例，其B+、Z+信号连接上拉电阻参见图2-6方式。

2.3欧姆龙E6B2-CWZ1X编码器

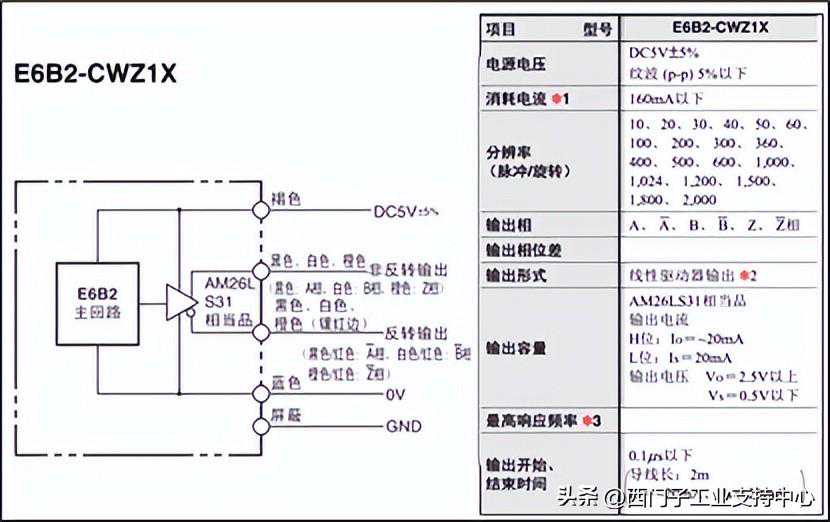

欧姆龙E6B2-CWZ1X型编码器为线性驱动输出接口，每圈1024个脉冲，双极性信号。详细技术参数如下图所示：

图2-7欧姆龙E6B2-CWZ6C技术参数

欧姆龙E6B2-CWZ1X线性驱动输出型编码器，可以直接连接到西门子变频器G120CU250S-2的SUB-D编码器接口。
