西门子S7-200系列PLC学习（3指示灯）

前面我们学习了PLC装置的一些功能。

这节课，我们继续学习，主要介绍一下PLC装置上的指示灯的意义和作用。

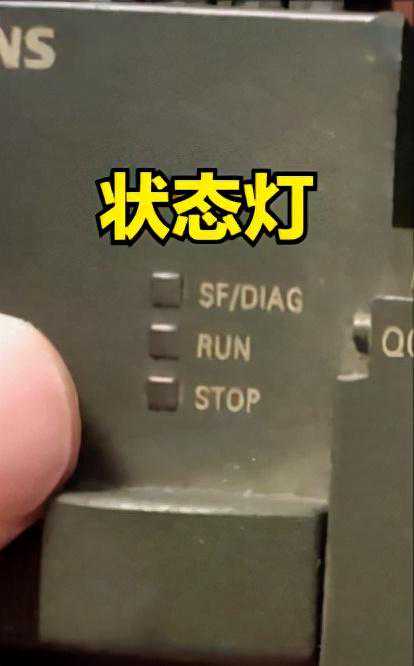

状态指示灯

如图所示，图中三个显示灯，分别是：

系统故障/诊断显示灯（SF/DIAG）；

运行（RUN/绿灯）；

停止（STOP/黄灯）。

其中，系统诊断SF/DIAG显示灯，会有两种状态（黄色/红色）。当系统处于DIAG的诊断状态时，如系统中存在强制点位，则会显示为橙色（通常不亮）；当系统出现错误SF状态时，则会显示红灯，提示系统中存在错误。

通信接口

在设备的左下角，是通信接口部分。这里我们要注意一下接口的顺序，右侧为PORT0,左侧为PORT1.在设置触摸屏的时候，要注意一些接口的序号。

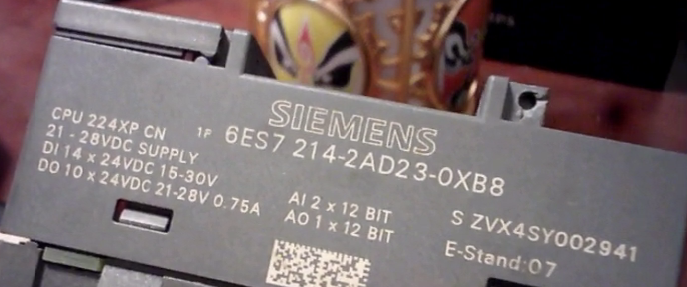

设备型号显示

扩展口

该位置打开后，可在原有系统功能的基础上，实现PLC功能的扩展。

本节问题：西门子224XP机型，是否支持模拟量信号，系统支持几入几出？
