如何实现MCGS与S7-200SMART PLC以太网多台通信控制？

说到MCGS与S7-200SMARTPLC以太网通讯，都是单个单台通讯，如果是多台PLC该如何进行通讯呢？下面就带大家来实现一台MCGS触摸屏如何和两台及以上S7-200SMARTPLC进行以太网通讯控制

一、设备选型

（1）TPC1570GI触摸屏一台

（2）ST20CPU两台

（3）交换机一台

（4）若干网线

二、软件配置（第一台）

第一步：（在桌面打开McgsPro组态软件）

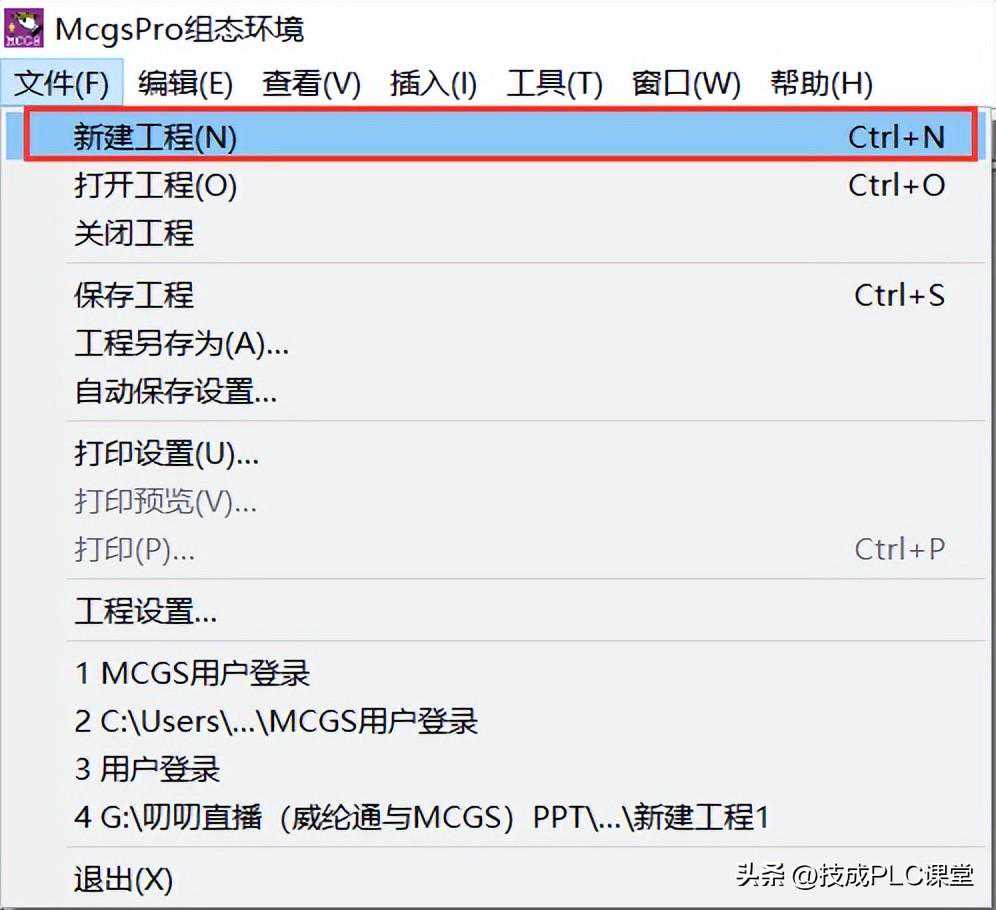

第二步：（软件左上角菜单栏—文件—新建工程）

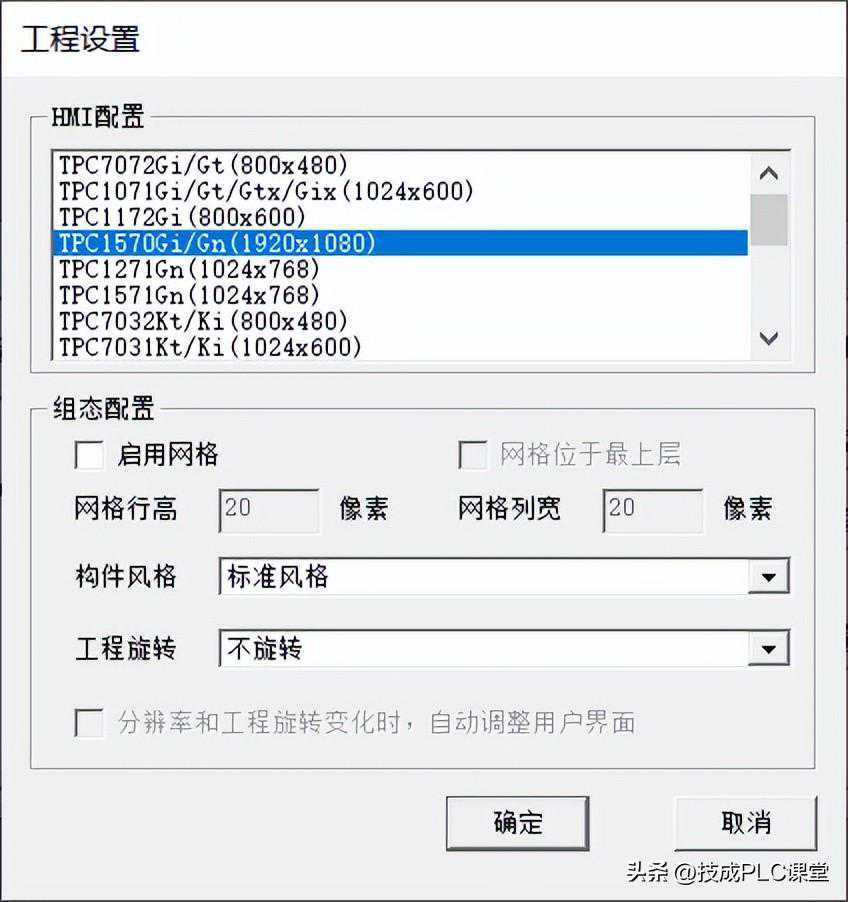

第三步：（工程设置—HMI配置）

选择你实际的触摸屏型号或需要仿真的触摸屏型号

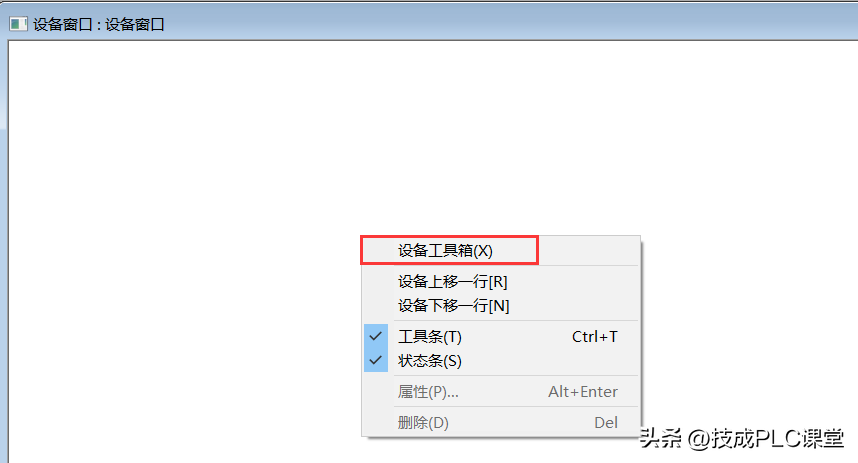

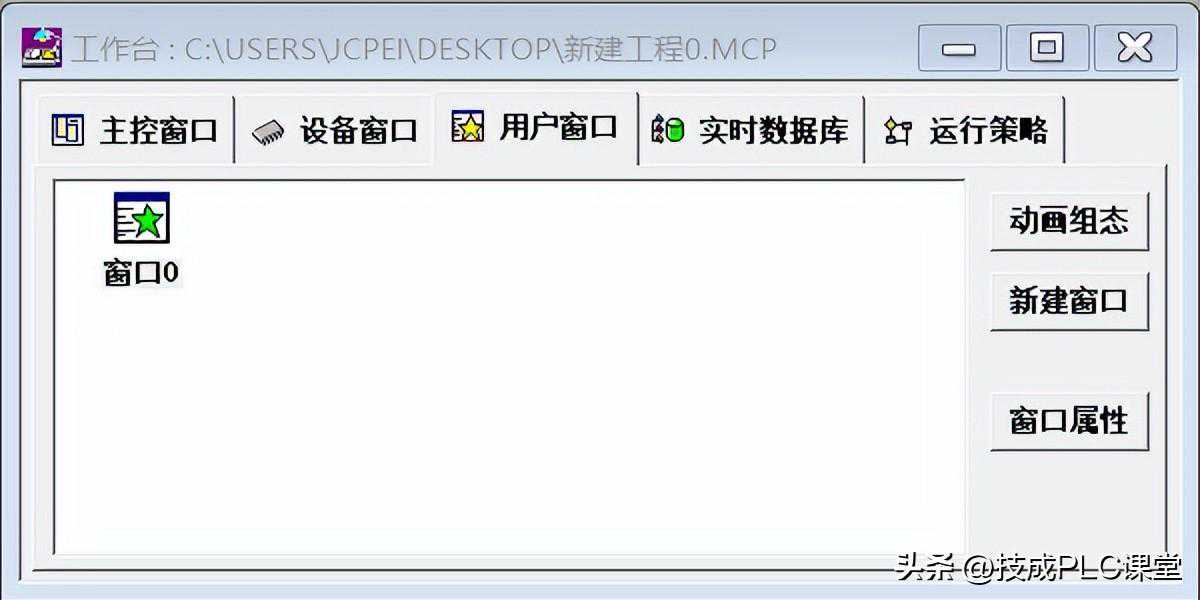

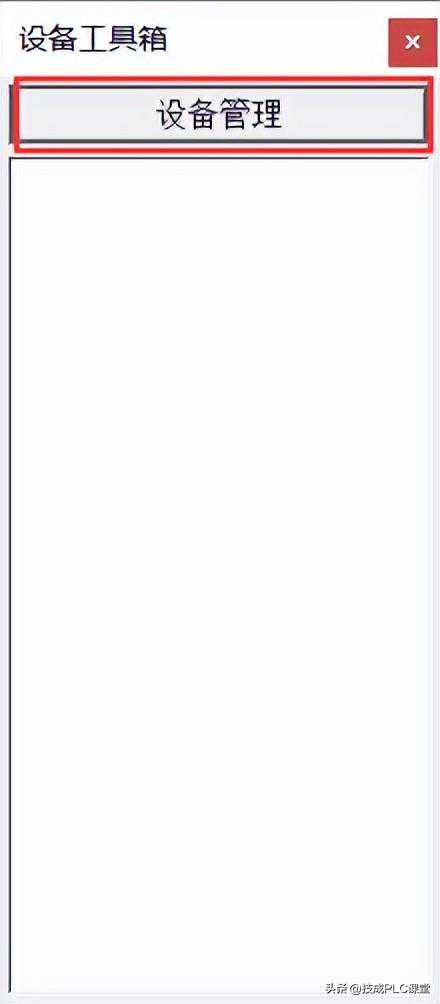

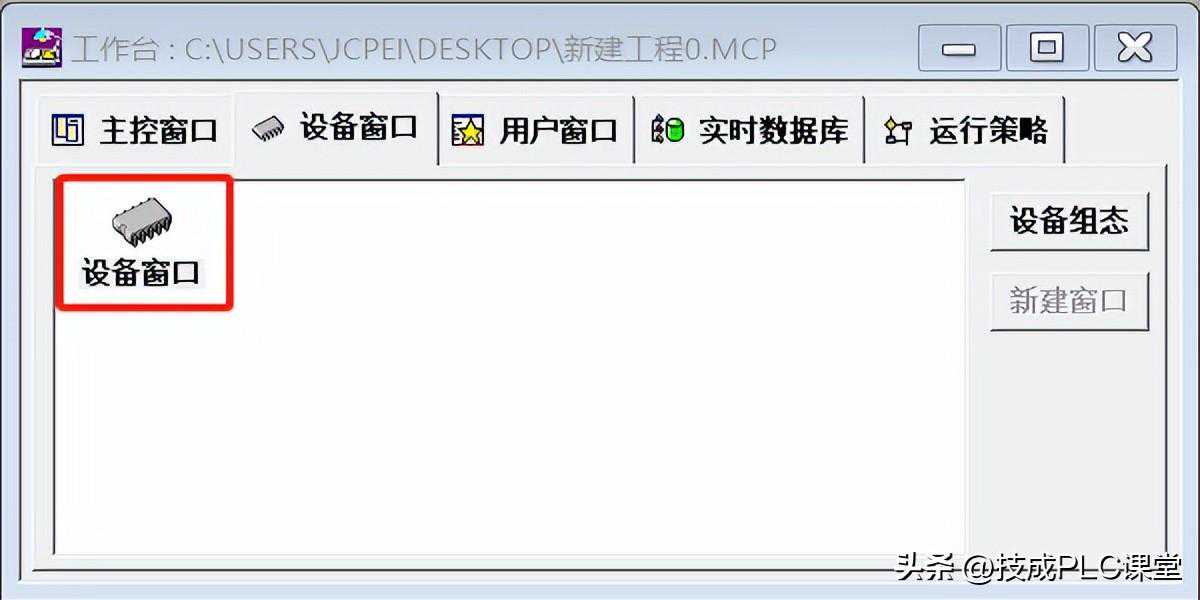

第四步：（打开工作台—设备窗口—鼠标双击设备窗口）

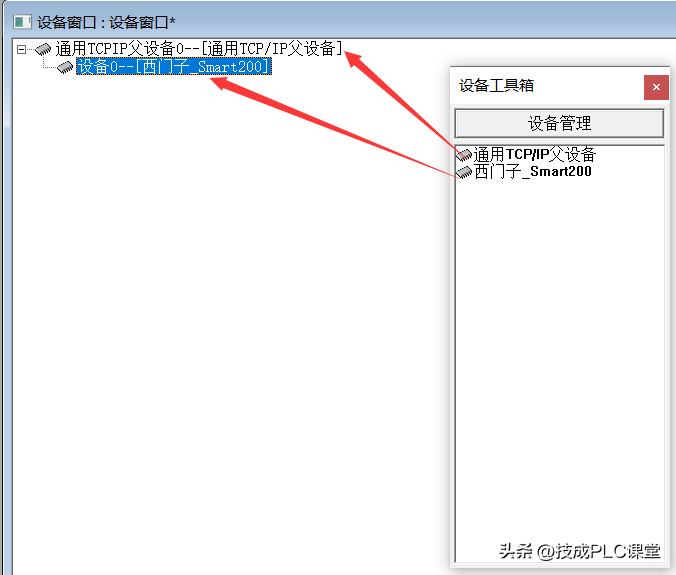

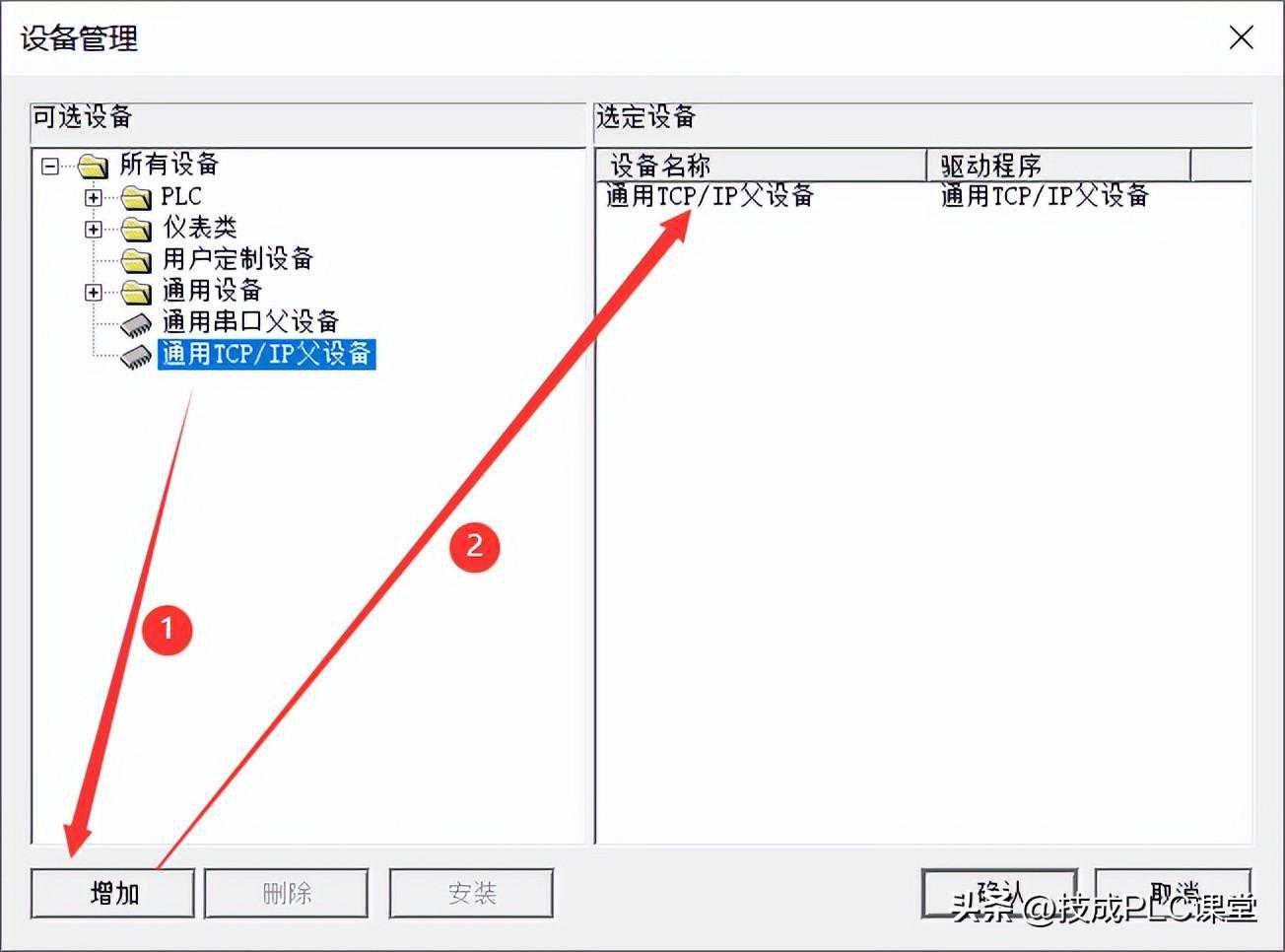

温馨提醒：这里为什么选择通用TCP/IP父设备呢？因为要填加一个主设备，才能添加子设备，这里的子设备是指：通信的PLC、仪表、变频器等！

第十步：（鼠标双击打开通用TCPIP父设备0--[通用TCP/IP父设备]进入通信配置）

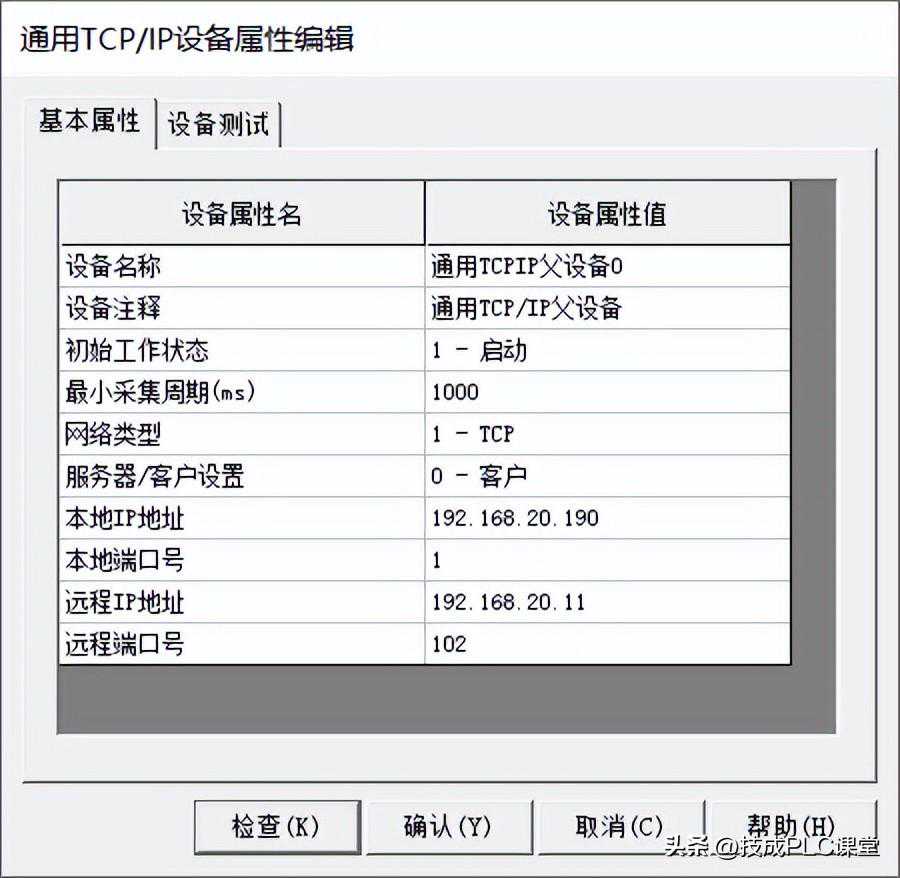

第十一步：（在设备属性值填写IP地址）

本地IP地址：192.168.20.190（设备填写触摸屏IP地址，仿真填写电脑本地连接IP地址）

远程IP地址：192.168.20.11（填写PLC通信IP地址）

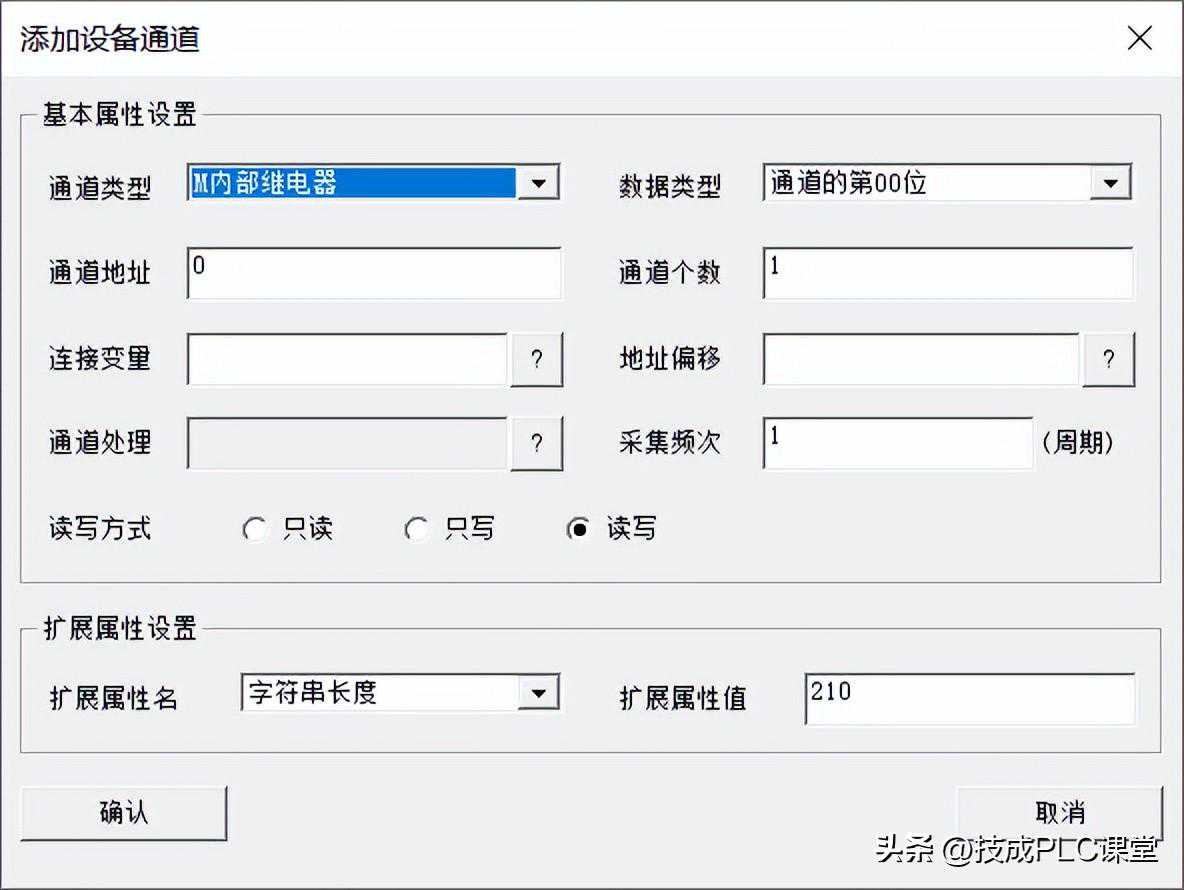

第十二步：（添加设备通道，添加PLC变量地址）。

通道类型：M内部继电器

数据类型：第0位（指PLC地址变量小数点后面的位数，例如我地址是，那么在数据类型应填写通道的第00位）

通道地址：0（指小数点前面起始字节的地址，例如我地址是，那么应在通道地填写0）。

通道个数：代表连续的位数。

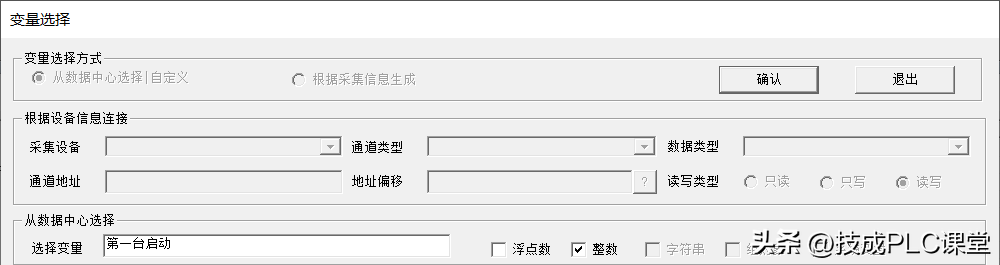

第十三步：（双击打开连接变量-在从数据中心选择-连接变量输入地址对应符号名称）

MCGS所有变量都是以符号寻址，所以必须创建地址对应的符号，否则无法关联。

三、程序编写（第一台）

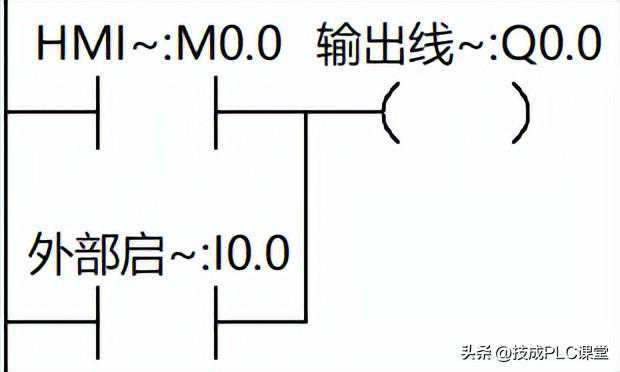

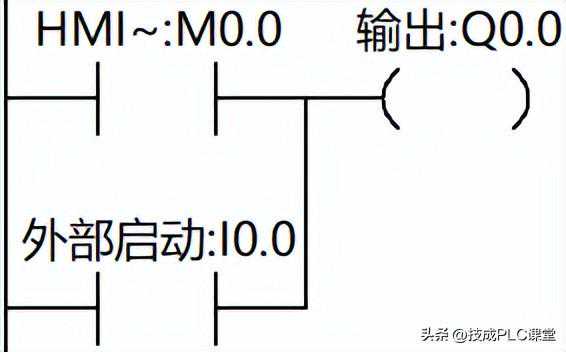

第一步：（在STEP7-MicroWINSMART编程软件中编写点动程序）

第二步：（下载到PLC并监控）

四、画面设计（第一台）

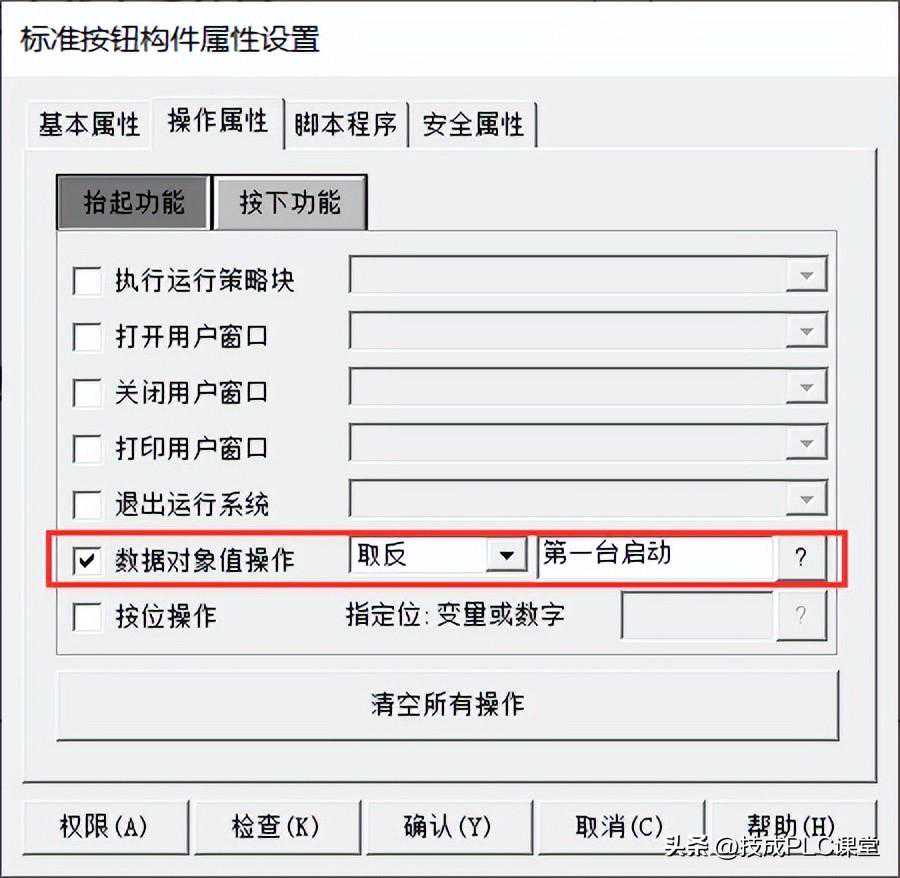

第二步：（工具箱-标准按钮-基本属性输入启动按钮）

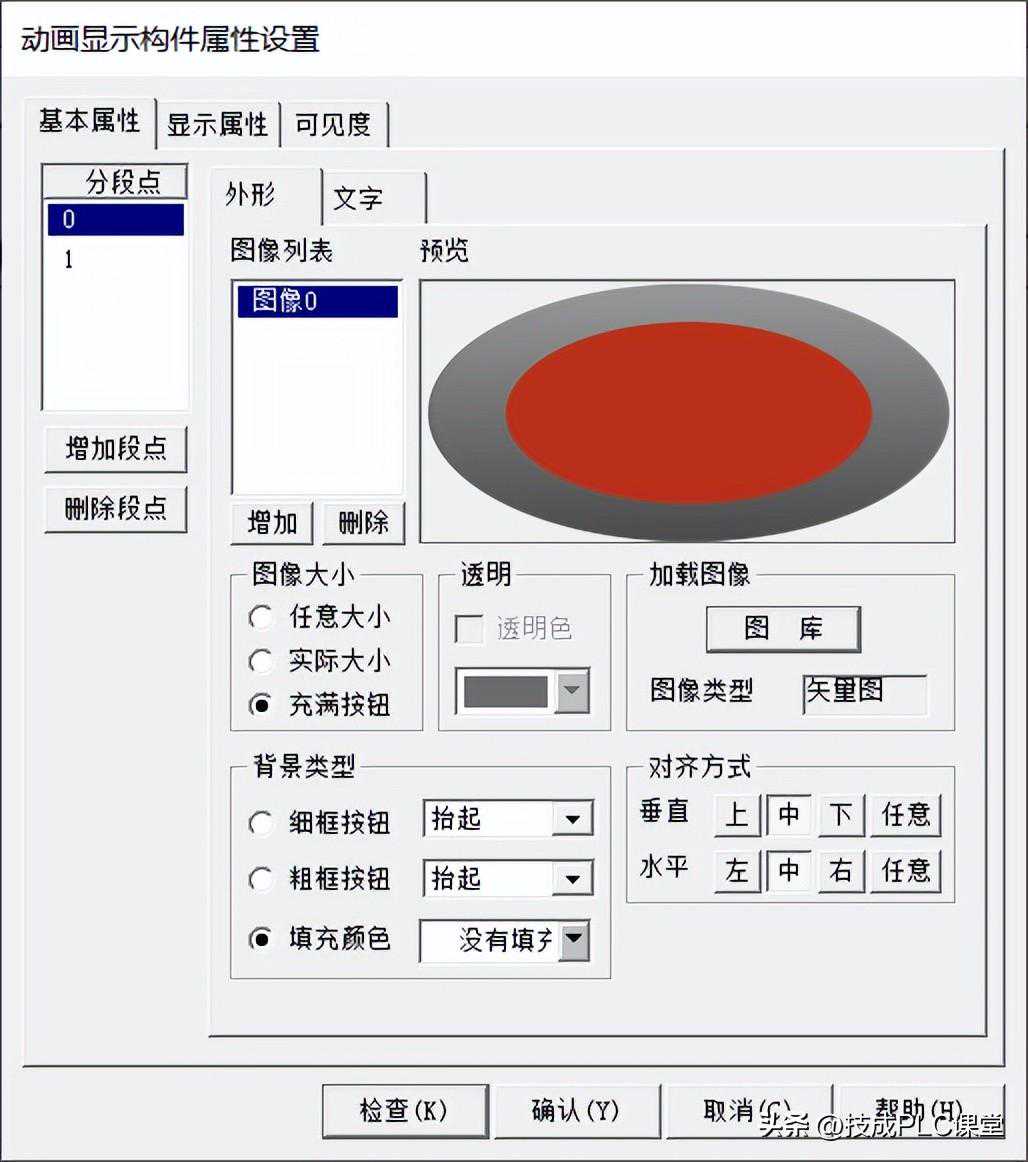

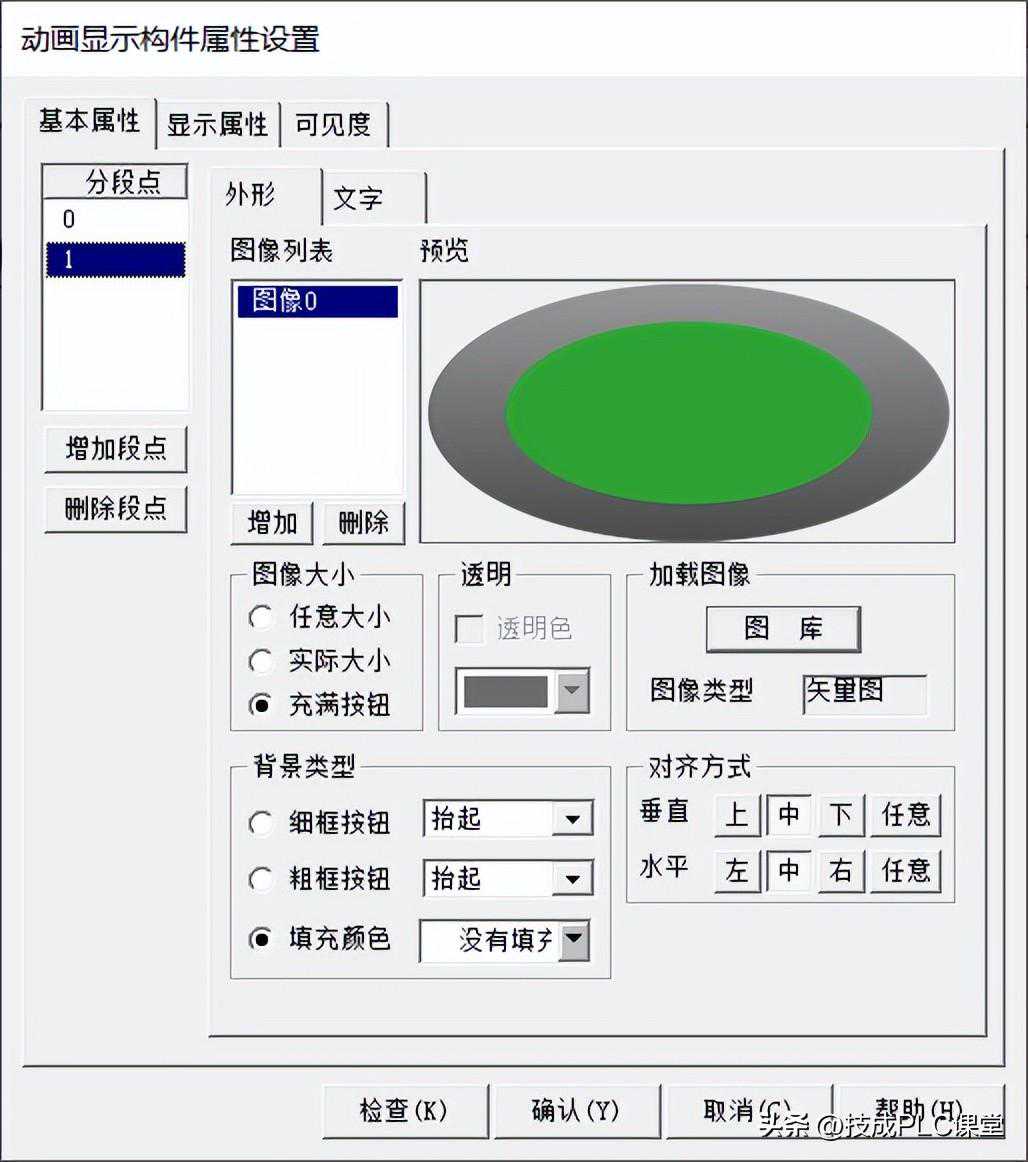

第三步：（工具箱-动画显示-基本属性-外形选择0和1状态对应的图像）

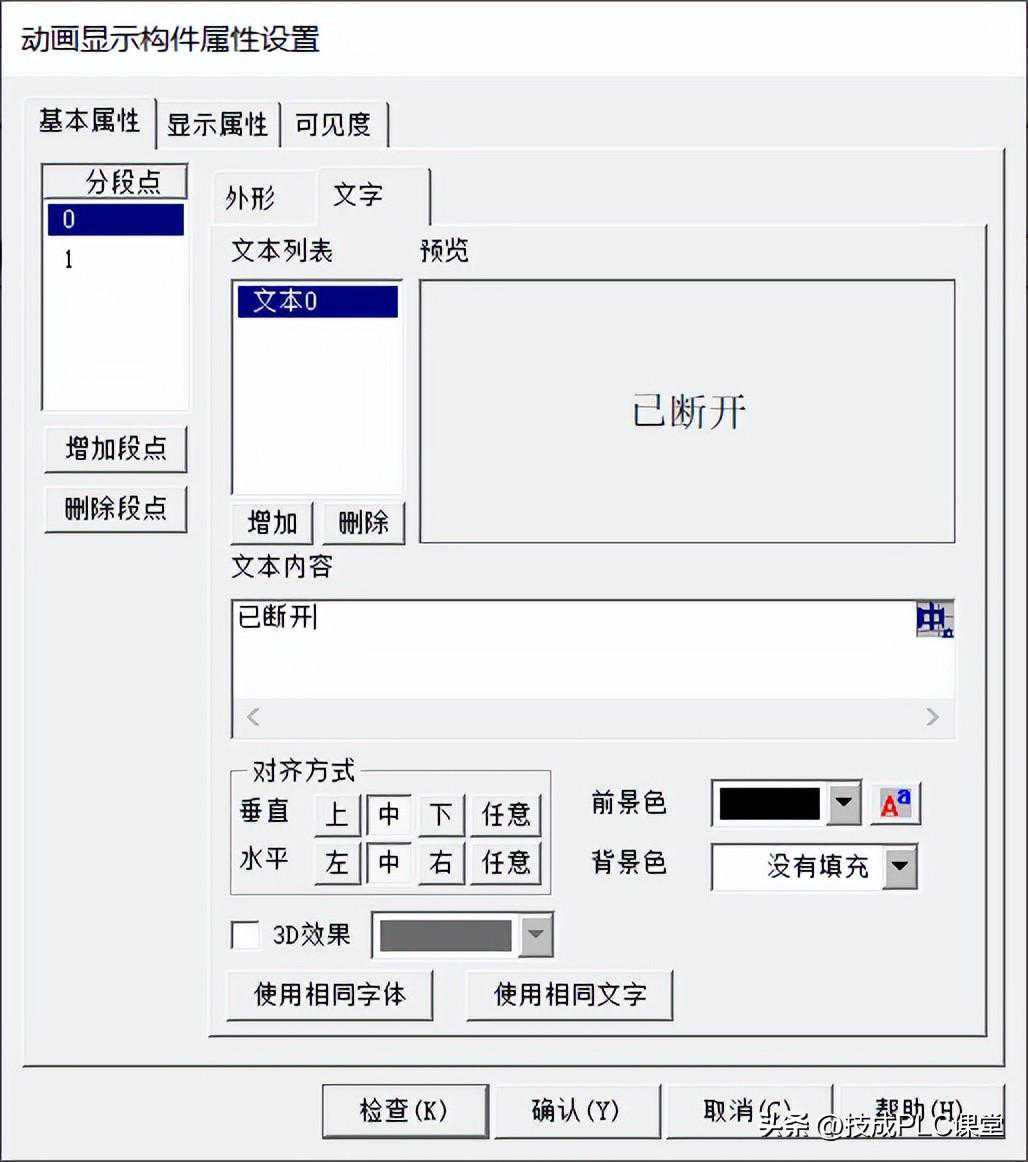

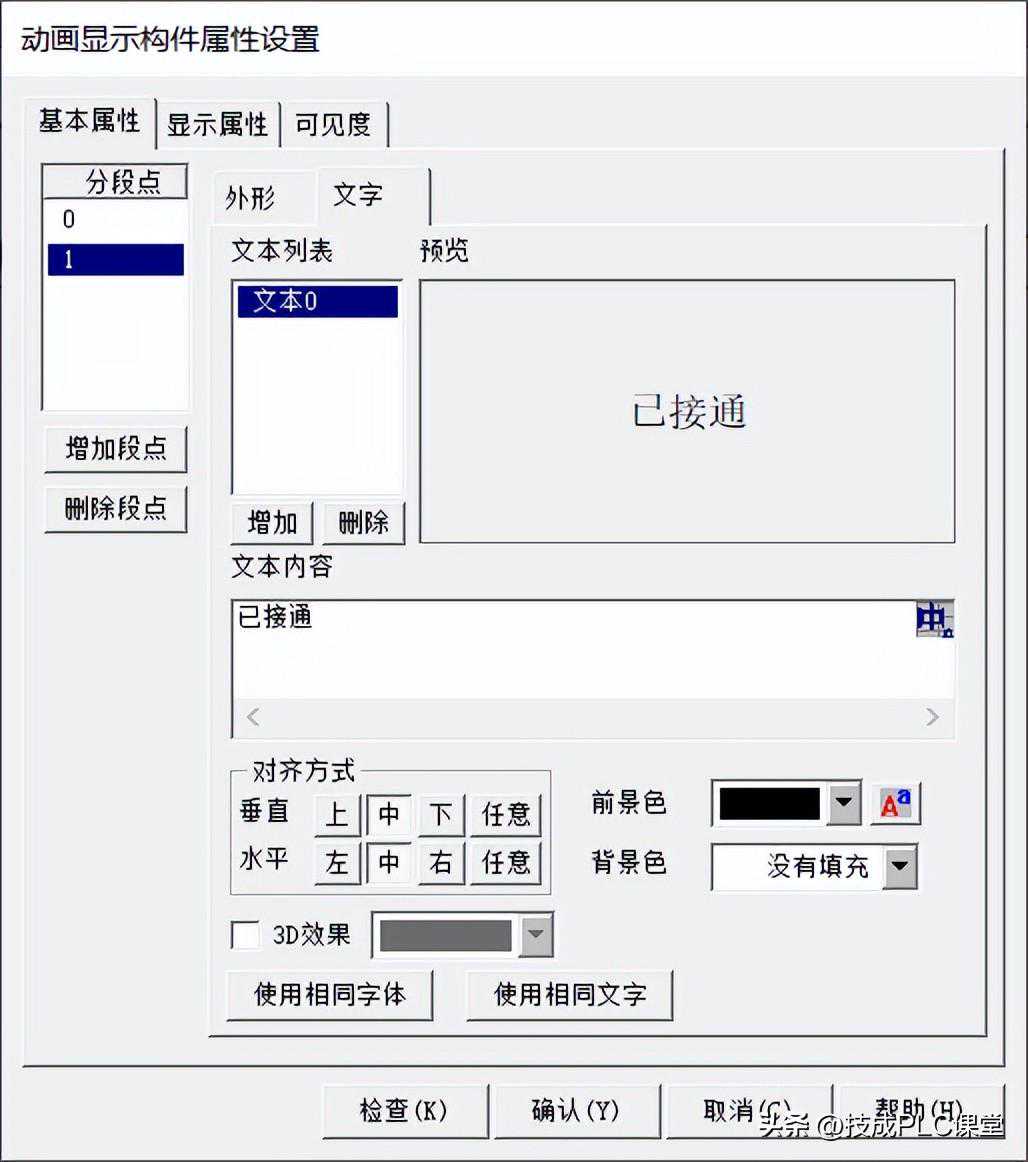

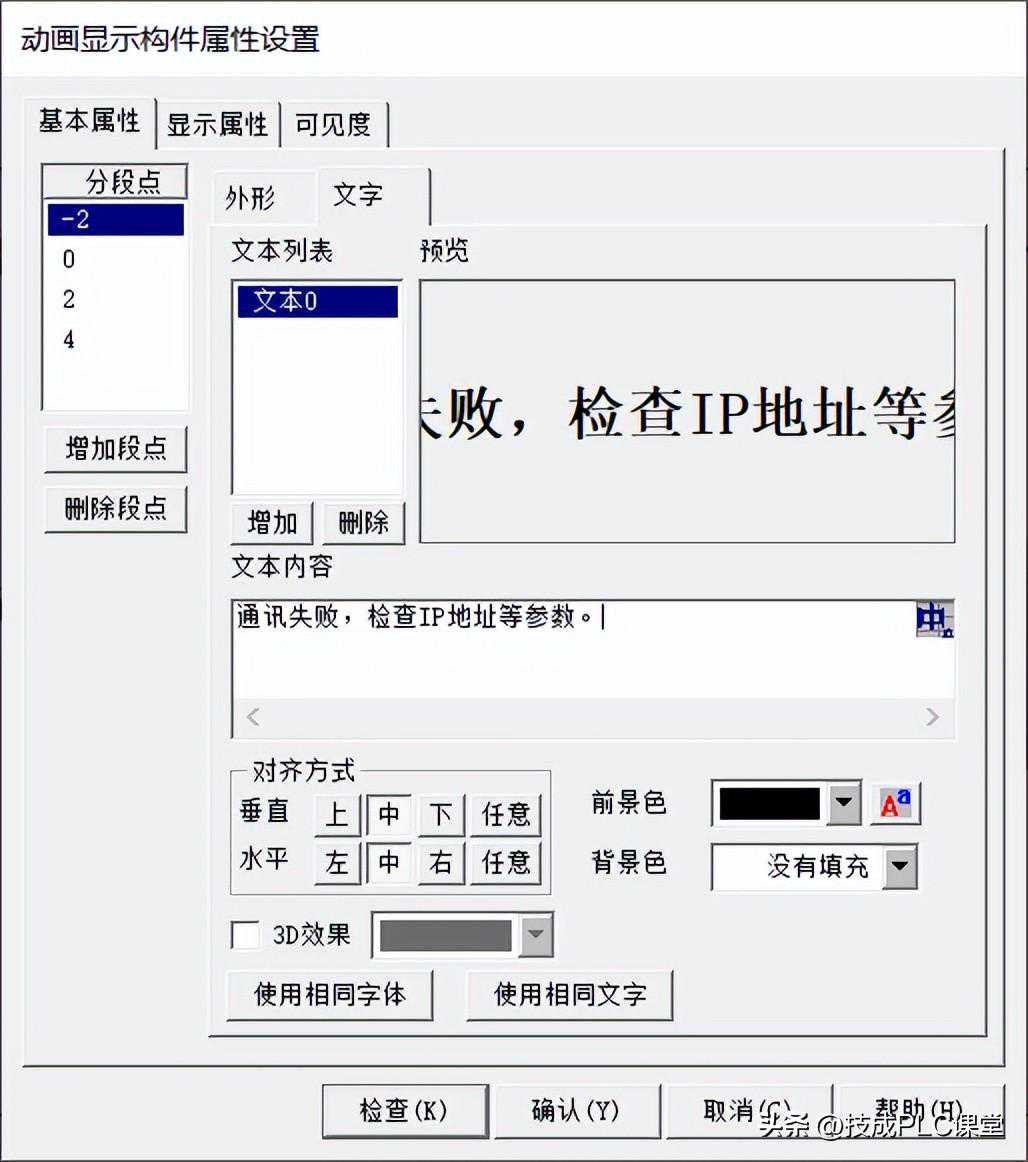

工具箱-动画显示-基本属性-文字选择0和1状态对应的文字

第四步：（关联通讯状态连接变量，同时通过动画显示中的文本显示关联对应的显示文字）

第五步：（第一台画面设计）

五、软件配置（第二台）

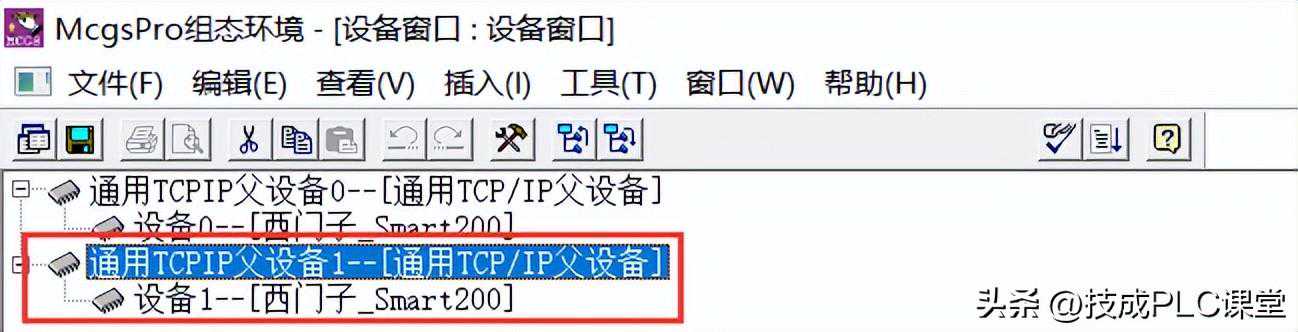

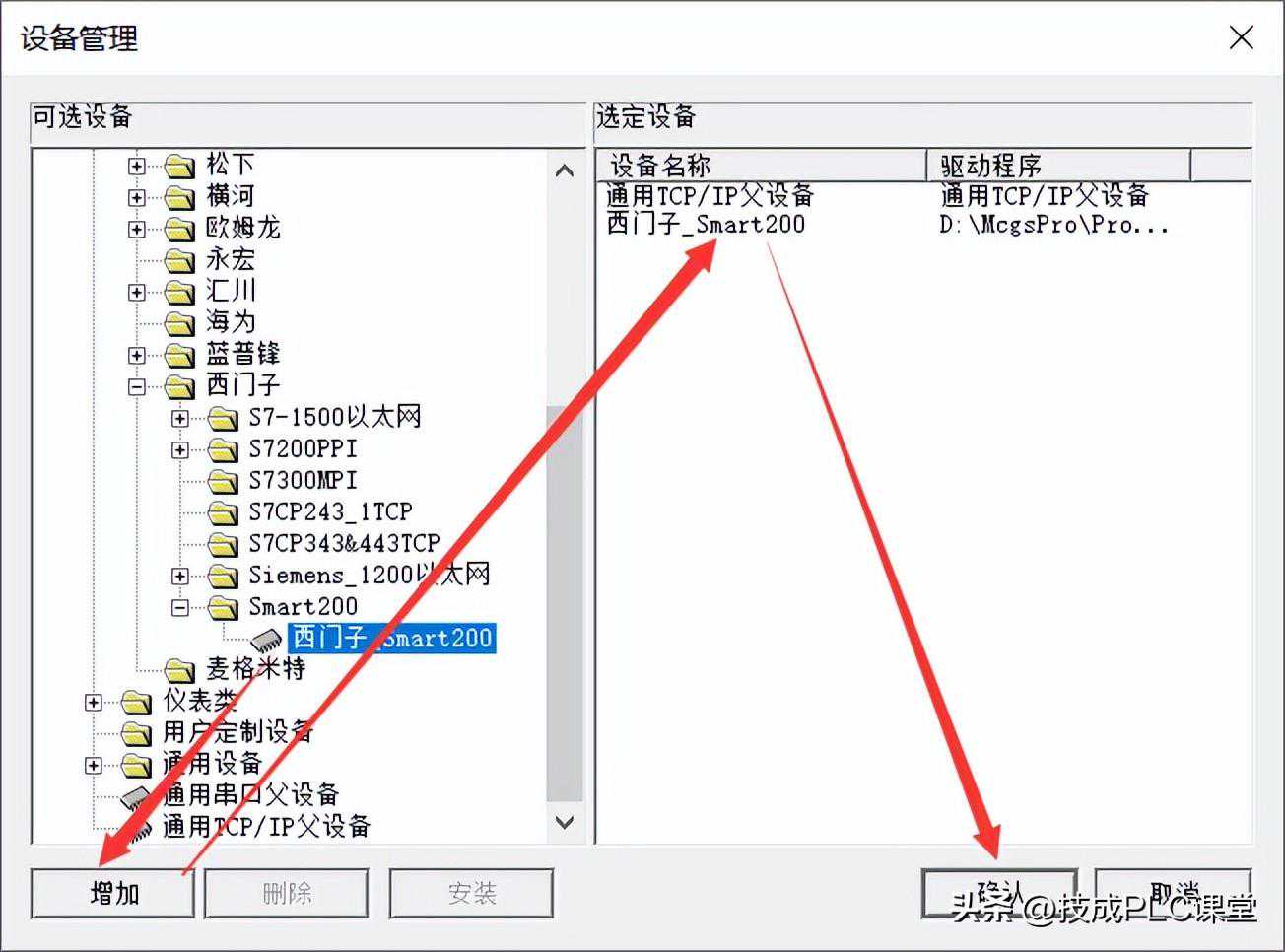

第一步：（在MCGS触摸屏软件上添加配置第二台200SMARTPLC以太网驱动）

第二步：（关联触摸屏和PLCIP地址）

其它配置和第一台通讯设置一致，可以参考第一台设置

六、程序编写（第二台）

备注：两台PLC都要写相同的程序。

七、画面设计（第二台）

画面设计和第一台步骤方法一致，可以参考。

八、演示效果

通过网线把两台PLC和触摸屏以及电脑连接到交换机上，然后把IP设置在同一个网段进行下载及通信，然后通过触摸屏画面切换窗口进行第一台和第二台PLC控制。
