台达DOP触摸屏使用技巧

应部分好友的要求简单讲讲台达dop系列触摸屏的几个技巧：

1、单个按钮控制多个位的ON/OFF

一般情况下一个按钮只能读写一个bit

设读写位

我们需要写多个位变量时我们要用到宏如图

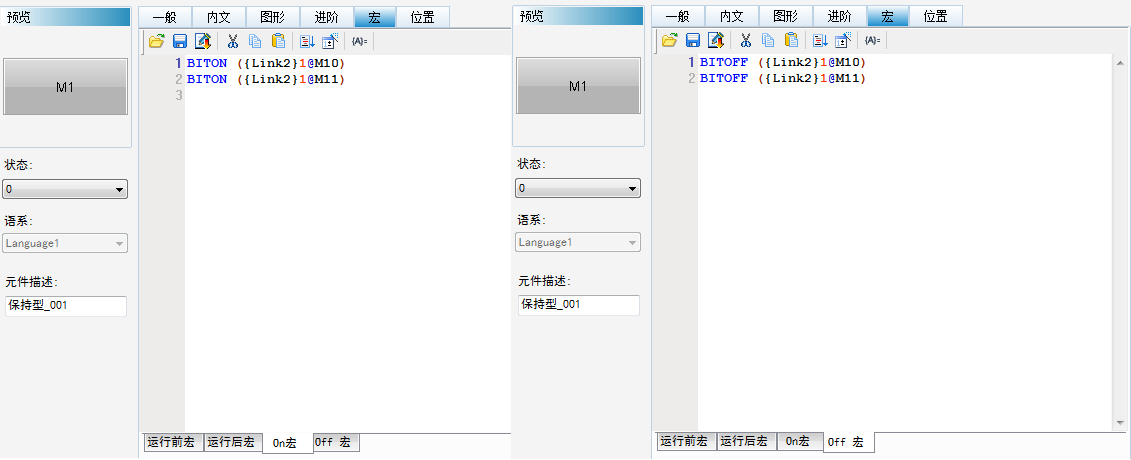

对按钮的宏进行编辑

在on宏biton，在off宏bitoff（当然也可以按照自己的需求来写，宏是很灵活的），之后就可以一个按钮控任意个bit位，如图

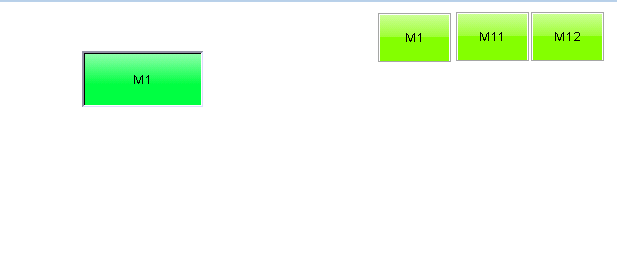

一个按钮控多个bit

2、图形按照输入的尺寸变化

有时候我们需要画出来一些动图按照我们输入的数据大小而变化。例如设定要加工的板长宽，画面上就出现与之相对应的长方形，再在这板上裁切出不同尺寸的小板。

我们首先画出一个动态矩形，和若干动态直线设定好对应变量，然后就需要写相应的背景宏（画面宏也可以）

建立好动态图

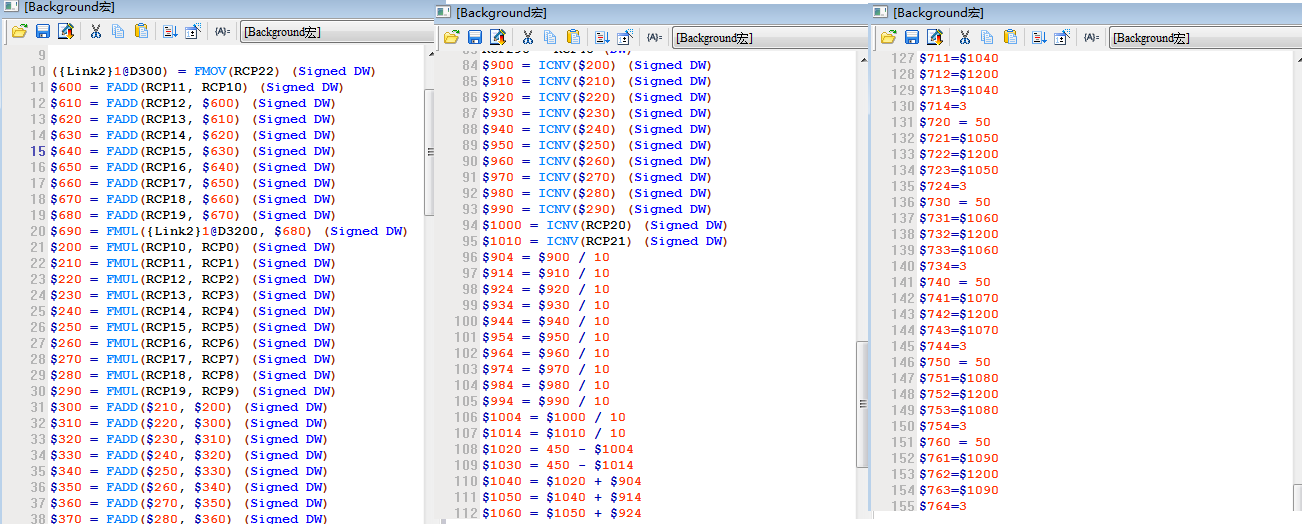

写好宏程序

具体的动图如何控制需要看详细的说明书，这里就不在一一说明了。反正台达触摸屏使用宏程序可以解决很多问题，台达的触摸屏程序里宏程序还是比较灵活的，大家可以看看宏这一部分的内容。

这次先说这两点如有意见或建议请留言，虽然小编能力有限但会尽力解答！
