欧姆龙PLC控制松下A5伺服驱动器
一、硬件配置1、欧姆龙PLC型号：CP1H-XA40DT-D说明：PLC电源：DC24V，输出端口：晶体管漏型输出，详见《CP1H操作说明书》1-4章节。2、伺服驱动器型号：松下A5系列3、伺服电机：......
一、硬件配置
1、欧姆龙PLC型号：CP1H-XA40DT-D
说明：PLC电源：DC24V，输出端口：晶体管漏型输出，详见《CP1H操作说明书》1-4章节。
2、伺服驱动器型号：松下A5系列
3、伺服电机：MHMJ042G1U
二、硬件接线

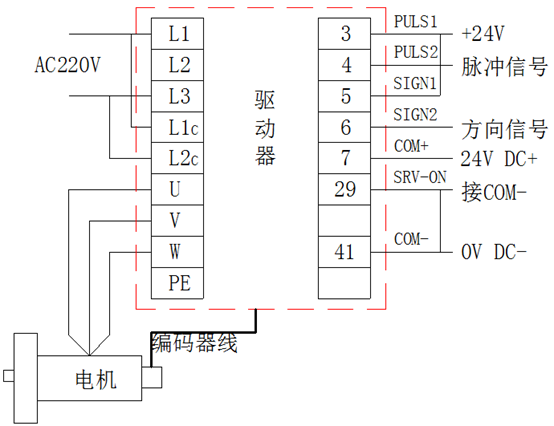

1、松下A5伺服驱动器接线图
1、PLC与松下A5伺服驱动器接线图
说明：详见《松下MINASA5Ⅱ/A5系列使用说明书》3-20章节

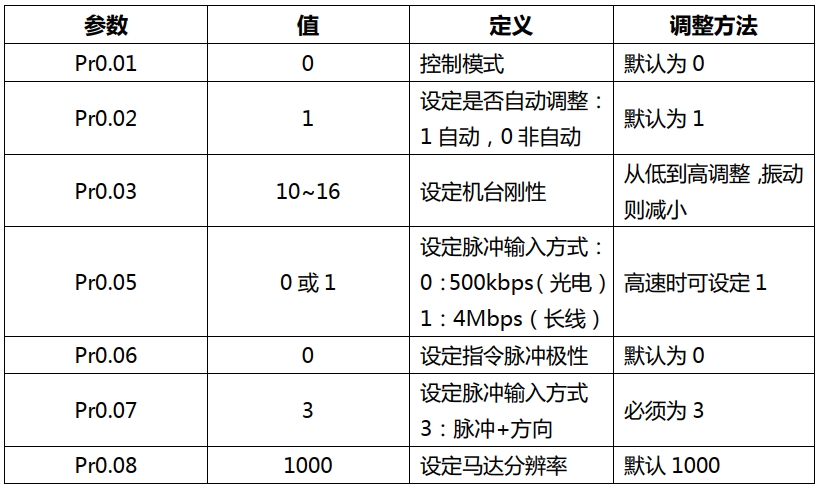

三、松下A5伺服驱动器参数设置

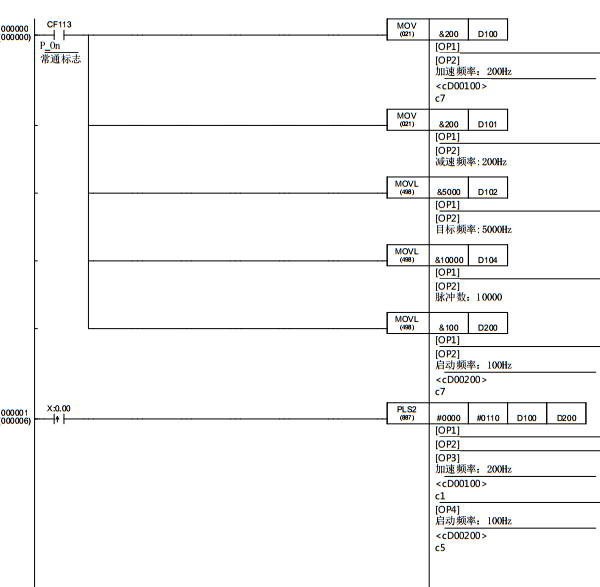

四、欧姆龙PLC程序编写
