建筑工程“图纸代号符号”表示大全，看懂图就靠它！设计图纸大全

之前跟大家分享了建筑工程常用“图例”，今天跟大家分享建筑工程较为复杂的“图纸代号”，好多人说，我是干弱电的，看什么图纸啊，尤其是什么建筑图纸。这是没有干过大项目的简单思路。但凡做过几个智能建筑或者系统集成的工程商或者工程师，对图纸基本上都应该做到一清二楚！其实专业图纸难就难在复杂的代号，相比之下工程图例较为简单。今天就为大家奉上图纸代号的最全合集！

1

建筑图纸符号大全

在建筑设计图中，l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁，z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。@表示钢筋间距Φ表示钢筋型号。

建筑图纸代号

2

3

1、梁下部纵筋写为6φ252（-2）/4，则表不上排纵筋为2φ25。且不伸入支座；下一排纵筋为4φ25，全部伸入支座。2、梁下部纵筋写为2φ25+3φ22（-3）/5φ25，则表示上排纵筋为2φ25和3φ22，其中3φ22不伸入支座；下一排纵筋为5φ25，全部伸入支座。

2、φ100@100/200（4），表示箍筋为I级钢筋，直径φ10，加密区间距为100，非加密区间距为200，均为四肢箍。

3、φ8@100（4）/150（2），表示箍筋为I级钢筋，直径φ8，加密区间距为100，四肢箍；非加密区间距为150，两肢箍。

专业图纸代号大全

4

5

6

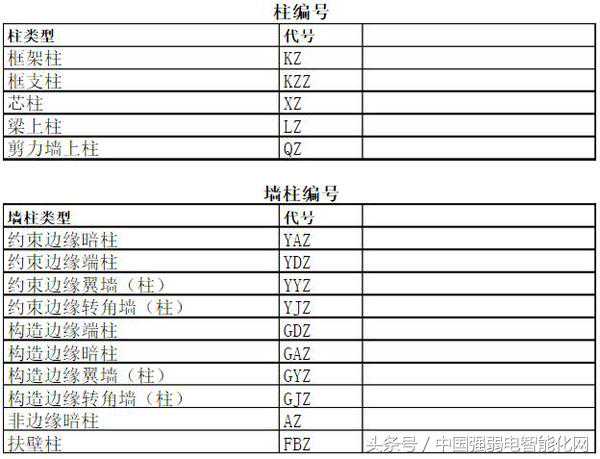

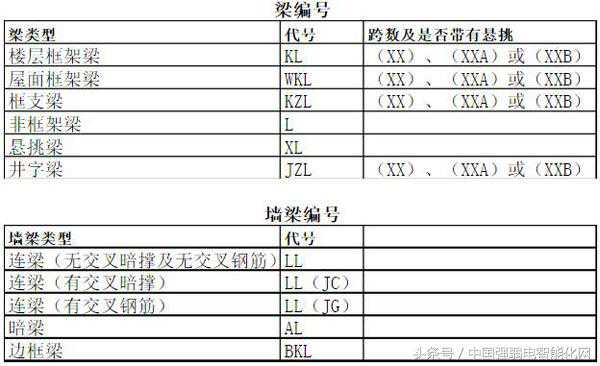

建筑常用构件代号大全

7

8

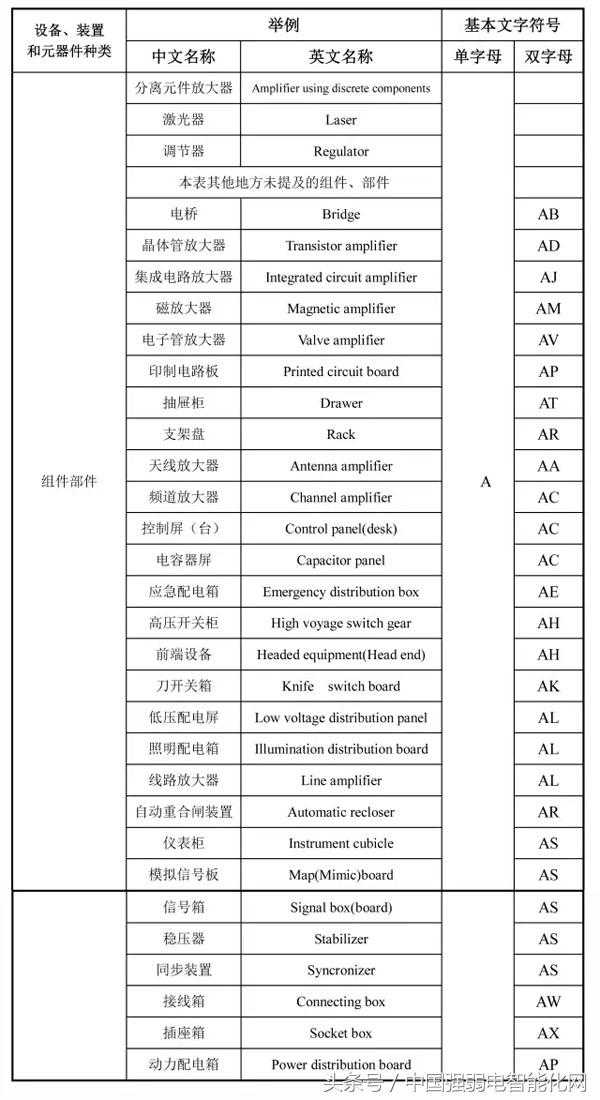

常用电气设备文字符号

9

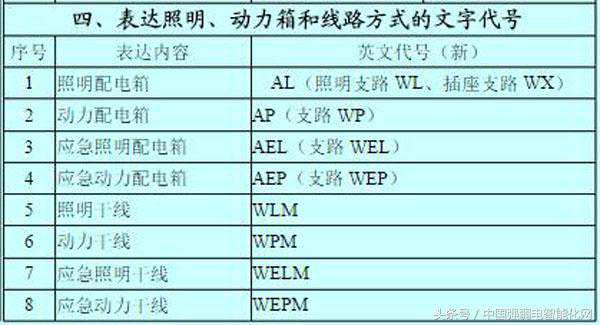

建筑电气设备安装工程施工图标注文字代号

10

11

12

13

水电图纸代号

JL；给水立管

YL；雨水力管

FL；废水立管

WL；污水立管

PL；排水立管

TL；通气立管

RL；热水立管

电线功率计算

根据；电流/功率/电压

1平米线=17A1A=225瓦机械电表1A=300瓦

1．5平米=17A2，5平米=30A4平米=39A

6平米=51A10平米=70A

2，5平米最大负载功率5500W

4平米最大功率8000W

6平米最大负载功率9000W

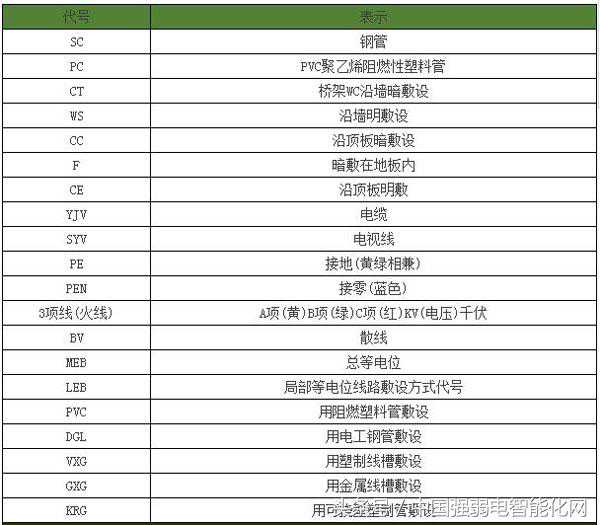

水电图纸各种字母符号

SC；钢管PC；PVC聚乙烯阻燃性塑料管CT；桥架

WC；沿墙暗铺设WS沿墙明铺设CC；沿顶板暗铺设

F；地板下暗敷设CE；沿顶板明敷YJV；电缆

SYV；电视线PE；接地（黄绿相兼）PEN；接零（蓝色）

3相线（火线）A相（黄）B项（绿）C相（红）

KV（电压）千伏BV；散线WEB；总等电位LEB；局部等电位

线路敷设方法代号

PVC；用塑料管敷设DGL；用电工钢管敷设

VXG；用塑料线槽敷设GXG；用金属线槽敷设

KRG；用可绕型塑料管敷设

线路明敷部分代号

LM；沿屋架或屋架下眩敷设ZM；沿柱敷设

QM；沿墙敷设PL；沿天棚敷设

暗装线路部位代号

LA；暗设在梁内ZA；暗设在柱内QA；暗设在墙内

PA；暗设在屋面或顶棚内DA暗设地面或地板内

PNA；暗设在不能进如的吊顶内

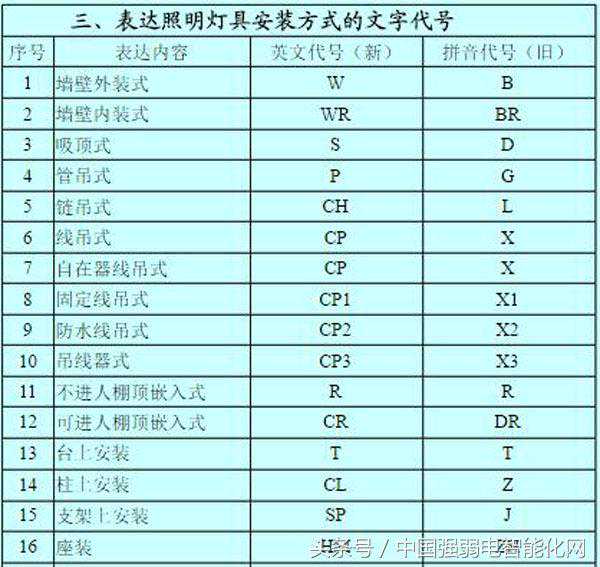

照明灯具安装方式代号

D---吸顶灯L---链吊式G---管吊式B—壁装式R----嵌入式BR----墙壁内安装

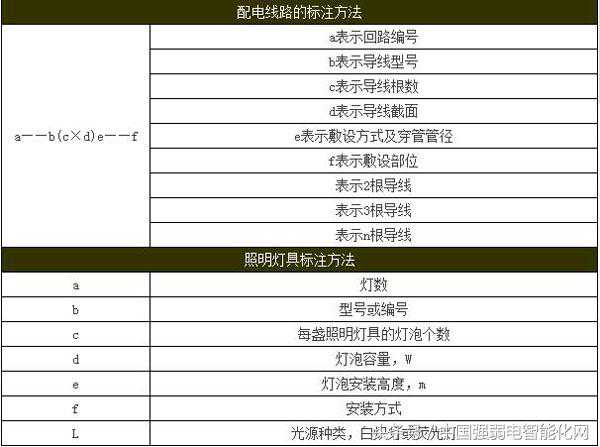

设备标注方法

a____d(cxd)e___f其中;a—回路编号b—导线型号c---导线根数d—导线截面e—敷设方式及穿管管径f—敷设部位表示2根导线；表示3根导线表示N根导线

CAD施工图标注方法及代号

序号敷设方式标注名称旧代号新代号

1用瓷瓶或瓷柱敷设CPK

2用塑料线槽敷设XCPR

3用金属线槽敷设MR

4穿水煤气管敷设RC

5穿焊接钢管敷设SC

6穿电线管敷设DGMT

7穿聚氯乙烯硬质管敷设VGPC

8穿聚氯乙烯半硬质管敷设RVGFPC

9穿聚氯乙烯塑料波纹电线管敷设KPC

10用电缆桥架敷设CT

11用瓷夹敷设CJPL

12用塑料夹敷设VJPCL

13穿金属软管敷设SPGCP

14直接埋设DB

15电缆沟埋设TC

16混凝土排管埋设CE

17沿钢索敷设SPGM

18沿屋架或跨崖架敷设LMAB

19沿柱或跨柱敷设ZMAC

20沿墙面敷设QMWE或WS

21沿天棚面或顶板面敷设PMCE

22在能进人的吊顶内敷设PEMSCE

23暗敷设在梁内LABC

24暗敷设在柱内ZACLC

25暗敷设在墙内QAWC

26暗敷设在地面内DAFC

27暗敷设在屋面或顶板内PAC

28暗敷设在不能进人的吊顶内PNASCE

29线吊式SW

30自在器线吊式XSW

31固定线吊式X1SW1

32防水线吊式X2SW2

33吊线器式X3SW3

34链吊式LCS

35管吊式GDS

36壁装式BW

37吸顶式DC

38嵌入式RR

39顶棚内安装DRCR

40墙壁内安装BRWR

41台上安装TT

42支架上安装JS

43柱上安装ZCL

44座装ZHHM

PR塑料线槽敷设

PC硬制塑料管敷设

FPC半硬制塑料管敷设

SC薄电线管敷设

RC水煤气管敷设

MR封闭式金属线槽敷设

CT电线桥架或托盘敷设

K瓷瓶或拄式绝缘子敷设

PCL塑料夹敷设

CP蛇皮管/金属软管敷设

QR铝合金线槽敷设

PL阻燃半硬聚乙烯管敷设

AL铝皮线卡敷设

SR沿钢索敷设

BE沿屋架或跨屋架敷设

CLE沿柱或跨柱敷设

WE沿墙面敷设

ACE能进入的吊顶内敷设

CE沿顶棚面或顶板面敷设

BC暗敷设在梁内

CLC暗敷设在柱内

WC暗敷设在墙内

FC暗敷在地面

CC暗敷在顶板内

ACC暗敷在不能进人的吊顶内要穿金属管

SCE在吊顶内敷设要穿金属管

管路敷设标注方法

SC：焊接钢管

TC：电线管镀锌或非镀锌薄钢管

PC：硬质塑料管

CT：电缆桥架

CP：金属软管

SR：钢线槽

MR:金属线槽

RC：水煤气管

KBG：管为套接扣压式镀锌薄壁钢导管，

JDG：为套接紧定式镀锌薄壁钢导管

导线敷设部位：

CT：电缆桥架敷设

SR：沿钢索敷设

CLE：沿柱或跨柱敷设

WE：沿墙面敷设

CC：沿现浇板内暗敷设

CE：沿天棚面或顶棚面敷设

AC沿或跨柱敷设

ACE：在能进入人的吊顶在敷设

SCE吊顶内敷设

BC:暗敷设在梁内

CLC：暗敷设在柱子内

BC暗敷设在梁内

WC：暗敷设在墙内

WE：沿墙明敷设

WS沿墙面敷设

FC：地板或地面下敷设

CC：暗敷设在屋面或顶板内

RVB：平行多股软线（扁的），就象家里

经常用的电话线裸线，只是其中的芯线和RVV芯线一致，两根芯线是平行包在护套中的，通常是一个护套两根.

RVS：对绞多股软线，就是将RVB的软芯撕开，对绞后即可！呵呵，通常是两根对绞

RVV：多股软线，就是芯线由多股铜丝组成，RVV线是弱电系统最常用的线缆，其芯线根数不定，有单根的，也有多根的，外面也有护套。但是芯线之间的排列没有特别要求。

工程设计图纸编号规定

1、可行性研究图纸编号

K×××—××—××

工程代号—专业代号设计阶段代号—

图纸序号图纸序号由工程总设计师按可行性研究报告各专业的先后顺序排列。

初步设计图纸编号

a)当某些专业图纸分子项时，其图纸编号为：

K×××—×××—××—××

工程代号—子项代号—专业代号设计阶段代号—图纸序号

b)当某些专业图纸不分子项时，其图纸编号为：

K×××—××—××

工程代号—专业代号设计阶段代号—图纸序号

c)图纸序号由各专业负责人按子项、按顺序排列。

施工图设计图纸编号

K×××—×××—××—××

工程代号—子项代号—专业代号设计阶段代号—图纸序号

图纸序号

图纸序号由各设计人按图纸顺序排列（服从国家规定的常规顺序或施工顺序），取二位数，从01开始。

2、工程代号、设计阶段代号和专业代号

工程类别：工程类别分为国内工程和国外工程。

国内工程符号以“K”表示，“K”为“凯盛”的“凯”第一个拼音大写字母。国外工程符号以“KF”表示。

工程代号

a)工程代号为：工程类别+工程序号。国内工程设计序号取三位数，从101开始。国外工程设计序号取二位数从01开始。

例1：公司承接的第三个国内工程项目为江苏ABC水泥有限公司2000t/d熟料工程，其工程代号为：K103。例2：公司承接的第二个国外工程项目为某国ABC水泥厂1500t/d熟料工程，其工程代号为：KF02。

b)若第一条生产线由本公司设计，如工程需要扩建或改建，且连贯性较强时，则在原工程代号后面加大写英文字母A、B、C……以表示扩建或改建的次数。若建设时间相隔较长，相互影响较小的也可另设工程设计序号。例：原公司设计的江苏ABC水泥有限公司新扩建一条5000t/d熟料线，其工程代号为K103A。

c)若原不是本公司设计的工程需要扩建或改建时，则重新设工程代号。

d)当顾客有特殊要求或合同另有规定时，按顾客要求或合同规定执行。

工程设计阶段代号

a)可行性研究阶段报告：K

b)初步设计阶段代号：C

c)施工图设计阶段代号：S

说明：代号基本上都以汉语拼音来取，字母大写。

专业代号

14

3、子项代号的使用

a)各辅助专业取用子项代号时，应随主体专业的子项代号。

b)如遇两个子项合并设计时，可将两个子项代号中间加“,”隔开，同时应写全两个子项的名称。

如：K×××—×××,×××—××—××

工程代号—子项代号—专业号设计阶段代号—图纸代号

c)如合并的子项在两个以上时，方法同b。

d)若一个工程在同一场地上同时新建多条生产线，则在子项代号前分别加注大写英文字母A、B、C……表示第一条、第二条、第三条……生产线的子项。几条生产线公用部分则不附加。

如：某工程中同时新建两条熟料线，第一条生产线的烧成窑尾子项代号为A140，第二条生产线的烧成窑尾子项代号则为B140。

e)若同一生产线中有两个或两个以上相同名称子项时，可在子项代号的后面分别加注小写英文字母a、b、c……以示区分。

如：某公司同一生产线中有两个的压缩空气站，其子项代号可分别为：403a、403b。

f)当某工程的某些电气室厂房系附设在其主车间内，不能形成独立的建筑物时，为出图方便，该电气室的电气设计部分的图纸编号，在主车间专业子项代号后加大写字母D，其余不变。

例如：原料粉磨电气室为K×××—131D—DS—××。

g)工程项目子项的具体划分及其代号，由设计经理在工程项目开始设计时，按本办法写入设计输入文件。

h)当顾客有特殊要求或合同另有规定时，按顾客要求或合同规定执行。

4、通用设计图纸编号

通用性代号以“NK”表示“南京凯盛”的通用设计图。

通用图集（册）编号NK××

通用性代号—专业代号本专业通用图集顺序号

通用图专业代号

电气专业：D

自动化专业：Y

结构专业：J

建筑专业：Z

总图专业：L

工艺专业：G

给排水专业：H

5、非标准件设计图纸编号

非标准件代号以“F”表示。

非标准件图纸编号

K×××—×××—×F××—×

工程代号—子项代号—专业代号非标准件代号非标准件序号—图纸序号如：工艺专业非标为GF，从01号开始按GF01、GF02……编写（工艺布置图中非标编号需要与此处完全一致）。当非标详图中一张图纸中不能完全表示出一件非标，需要增加图纸绘制时，则在后面加1位数的图纸序号，如GF08-1、GF08-2……（工艺布置图中非标编号为：GF08）。
