第三集：MODBUS功能码发送和返回报文的实测解析（三菱PLC）

-------------------------------------------------------------------------------------------------------------------

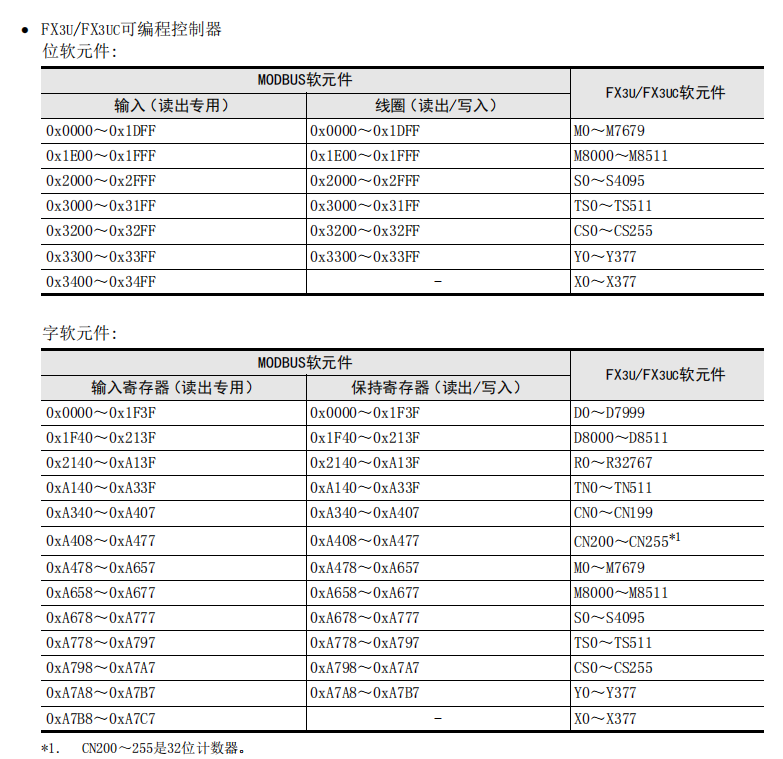

这张是FX3U做为从站时，各软元件的MODBUS地址

记住：以下所有的数据，都是以16进制体现的！！！

01H功能码：线圈读出，可以读出1个或多个线圈的状态（ON/OFF）

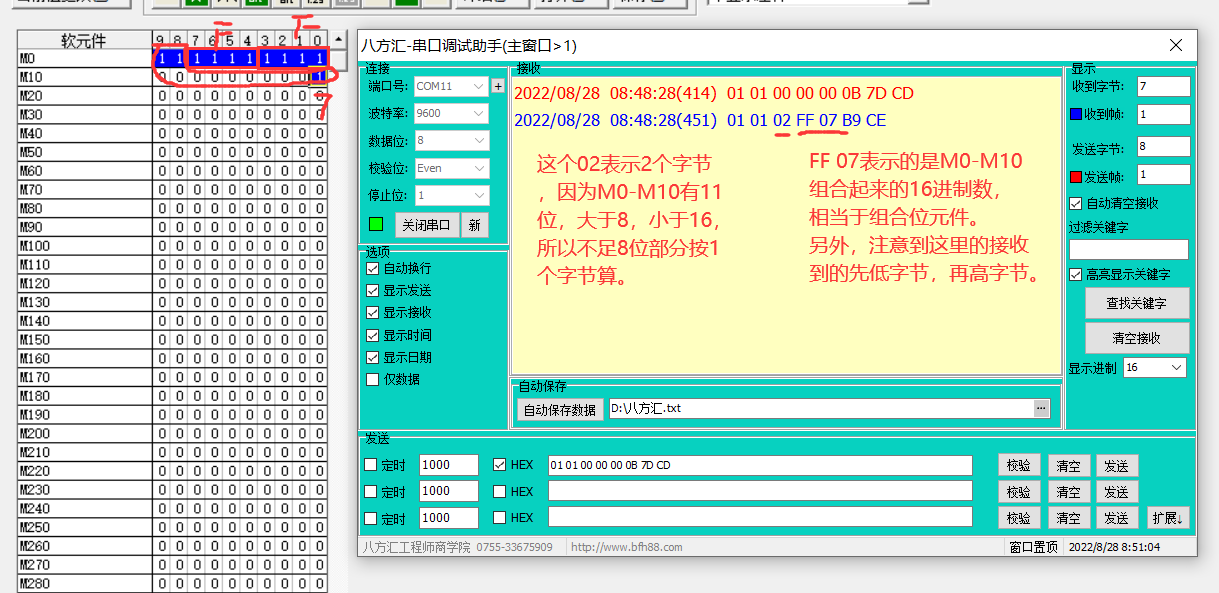

例1：读取FX3U的M0-M10这11个线圈的当前状态，我们在PLC中将M0-M10都设置为1

主站发送报文如下：01010000000B7DCD

从站返回报文如下：010102FF07B9CE

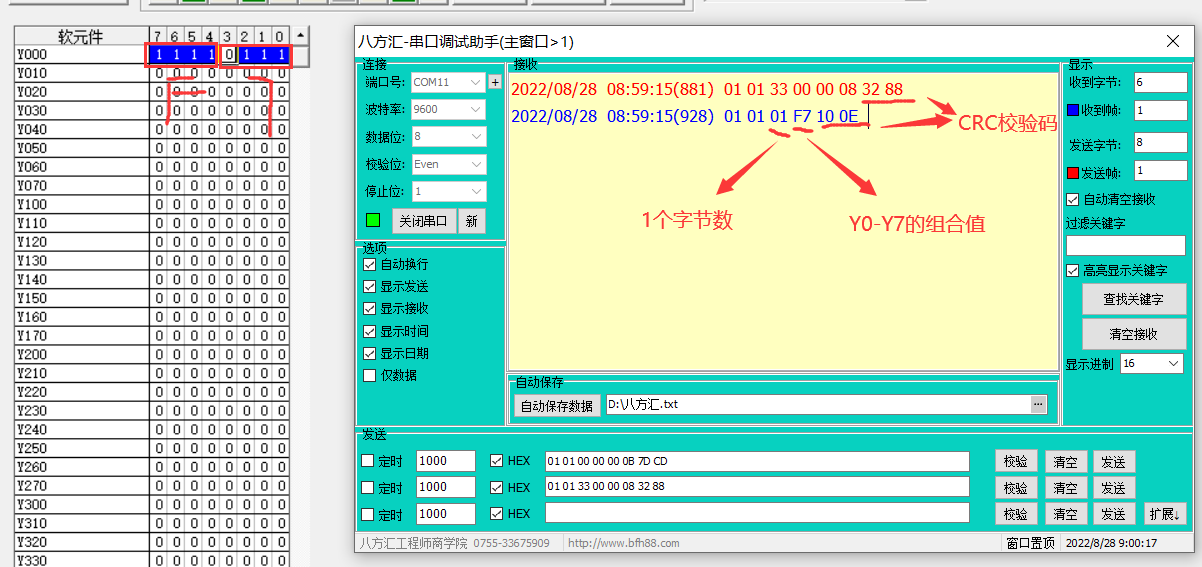

例2：读取FX3U的Y0-Y7这8个线圈的当前状态，我们将Y3置为0，其余置为1

主站发送报文如下：01088

从站返回报文如下：010101F7100E

例3：读取FX3U的Y10单个线圈的当前状态，我们将Y10置为1

主站发送报文如下：0104C；这里要注意的是Y10的地址，由于Y线圈是8进制的，而Y线圈的MODBUS地址是十进制的，因此这里的Y10的地址应该是H3308（3300+8）

从站返回报文如下：010101019048

重点：这里的字节数是以8个位为单位，不足8位的数据，字节数依旧为1个字节数。比如M0-M10，这里有11个位，11=8+3，后面的3不足8位，因此依旧是要写成2个字节数的！！！

02H功能码：读出1个或多个离散输入的状态（ON/OFF）

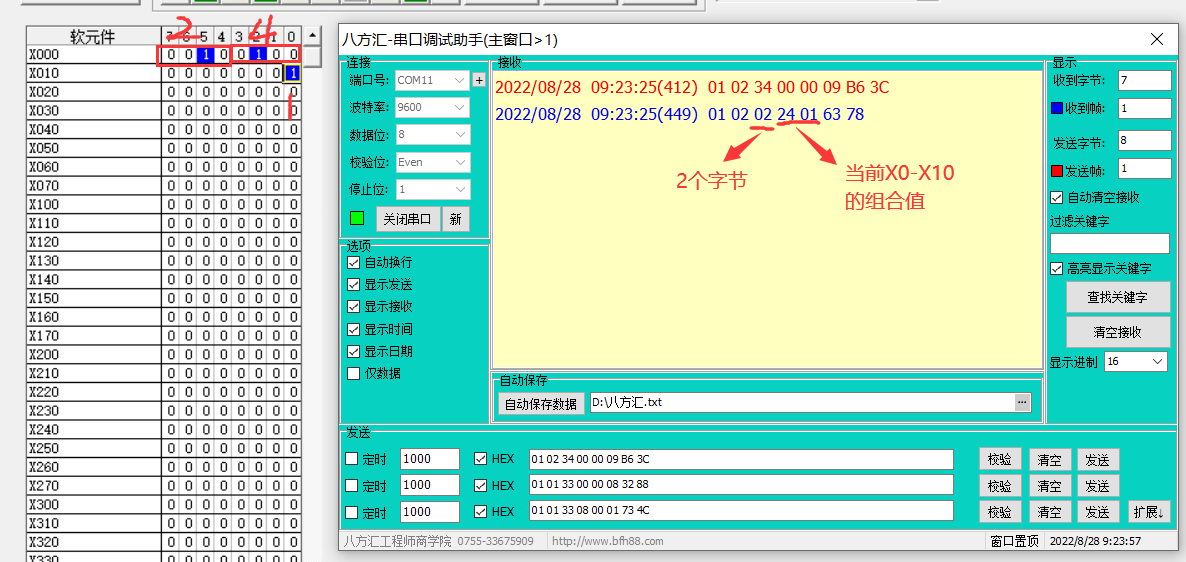

例1：读取FX3U的X0-X10这9个输入点的当前状态，当前的X2,X5X10都点亮，其余为灭。

主站发送报文如下：010234000009B63C

从站返回报文如下：01020224016378

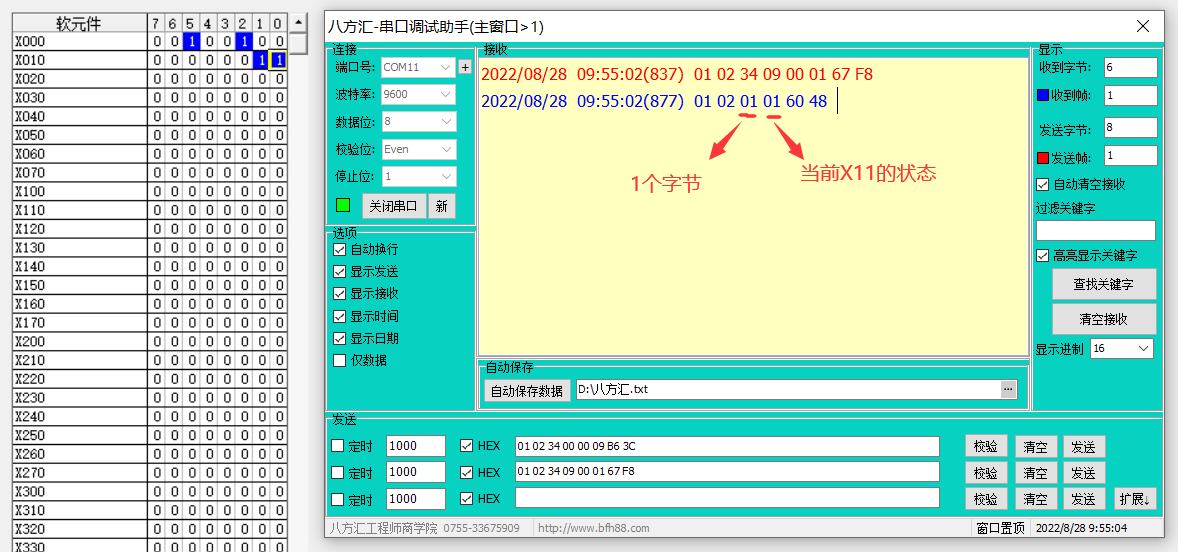

例2：读取FX3U的X11单个输入的当前状态，当前X11是点亮的。

主站发送报文如下：01023409000167F8；这里也要注意X11的地址

从站返回报文如下：010201016048

03H功能码：读出1个或多个保持寄存器的值

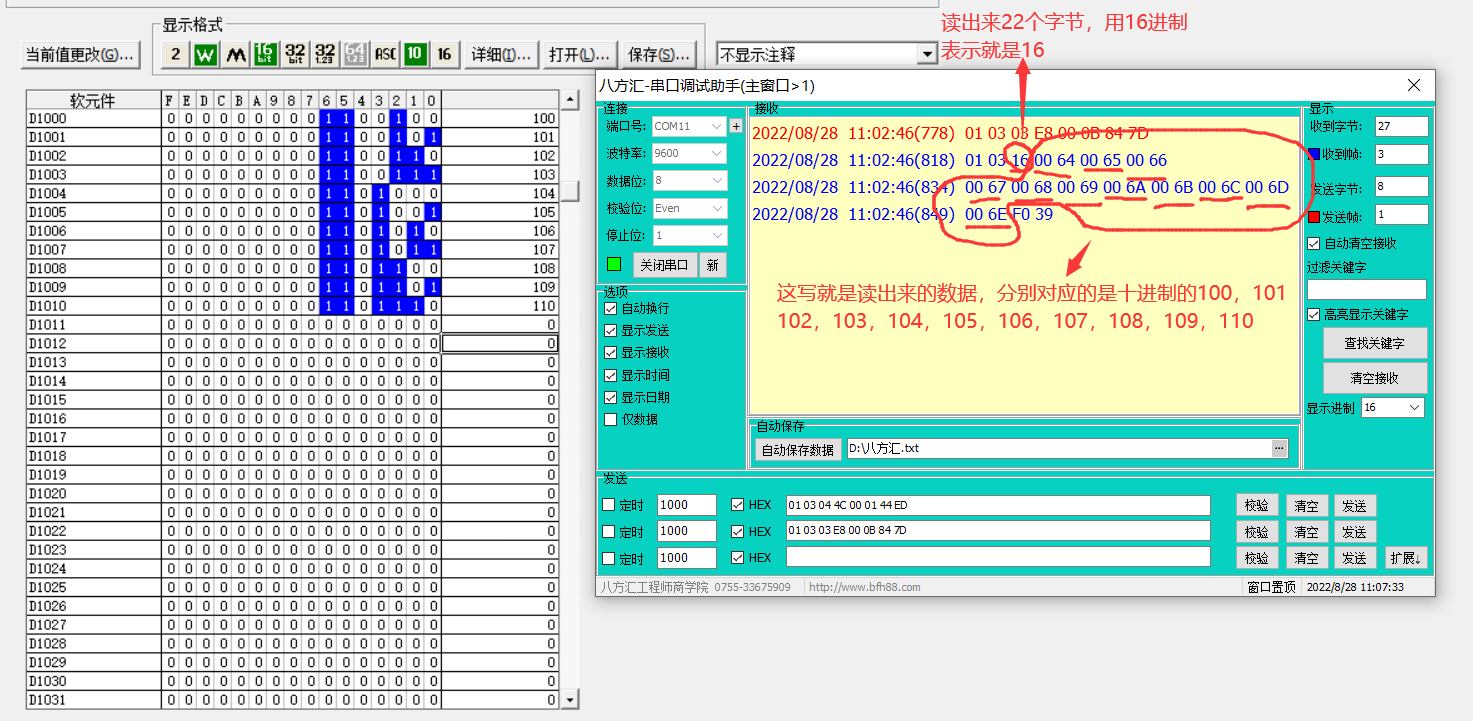

例1：读取FX3U的D1000-D1010这11个寄存器的值，D1000=100,D1001=101,D1002=102,D1003=103,D1004=104,D1005=105,D1006=106,D1007=107,D1008=D108,D1009=109,D1010=110

主站发送报文如下：010303E8000B847D；（11个寄存器，就是11个点数，11换成16进制就是0B）

从站返回报文如下：01031600606700680069006A006B006C006D006EF039

例2：读取FX3U的D1100单个寄存器的值

主站发送报文如下：0103044C000144ED

从站返回报文如下：0103020063F86D

04H：读出1个或多个输入寄存器的值。

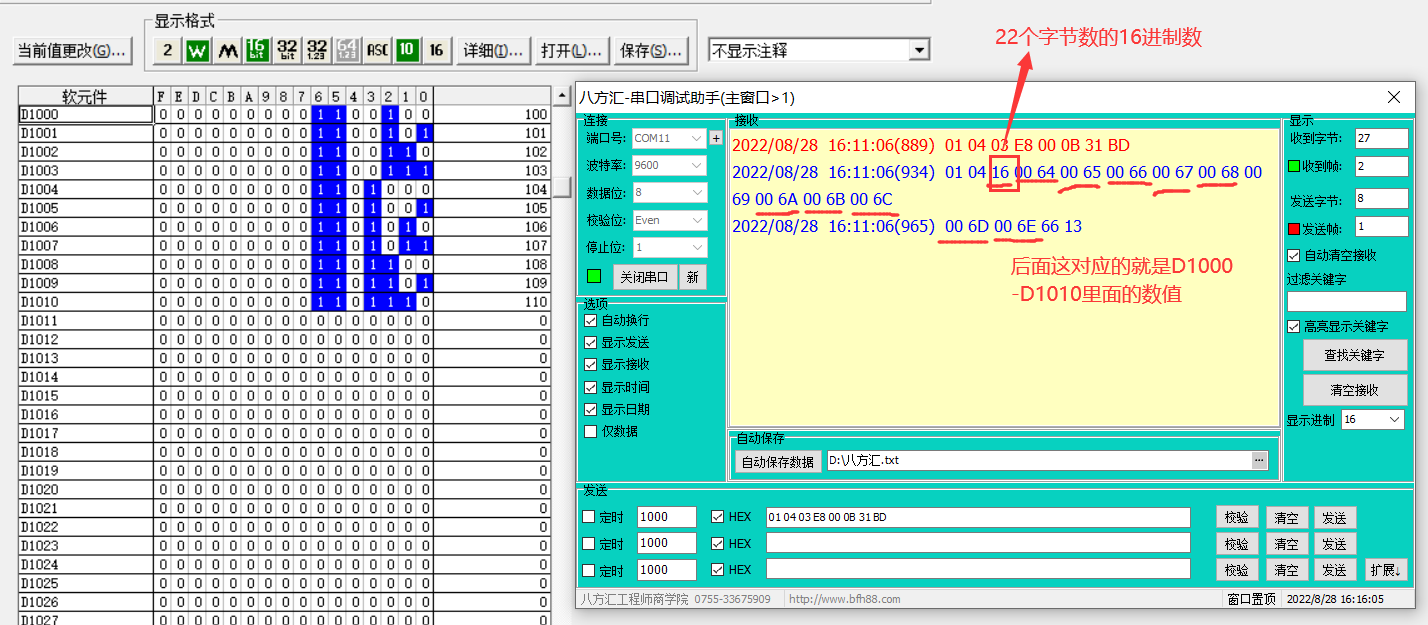

例1：读取FX3U的D1000-D1010这11个寄存器的值

主站发送报文如下：010403E8000B31BD

从站返回报文如下：01041600606700680069006A006B006C006D006E6613

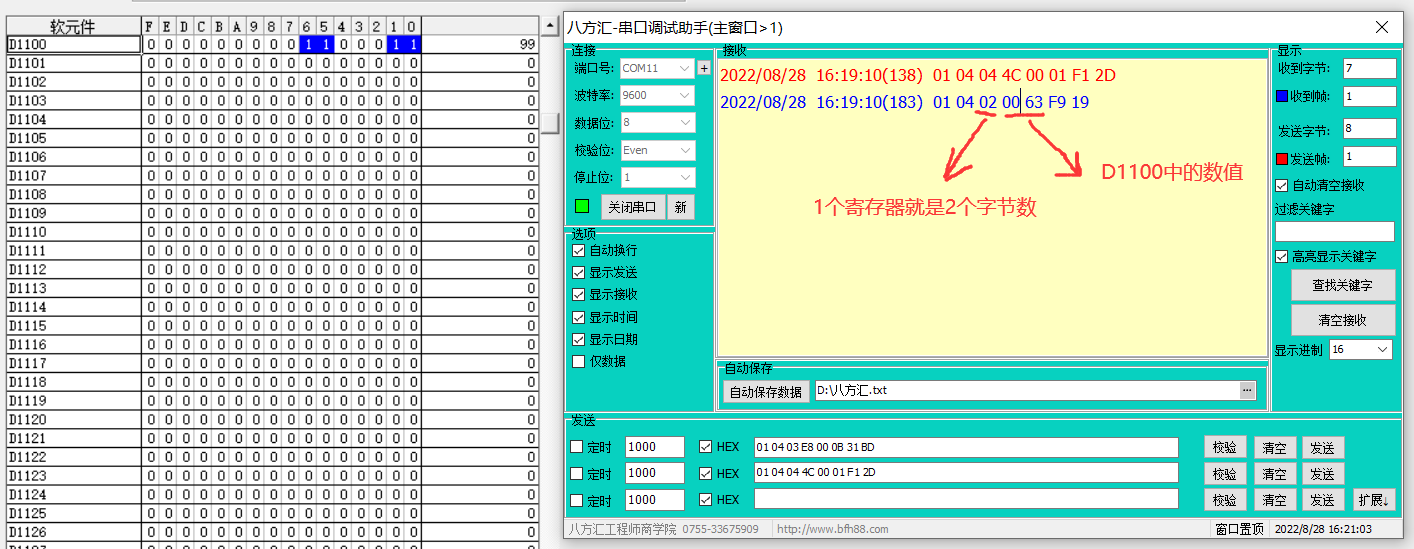

例2：读取FX3U的D1100单个寄存器的值

主站发送报文如下：0104044C0001F12D

从站返回报文如下：0104020063F919

在FX3U中输入寄存器和保寄存器是同一个寄存器。而在FX5U中，输入寄存器是不存在的。并且通过测试结果可知，H03和H04功能码的功能是一样的，怪不得FX5U中把输入寄存器给取消掉了呢。

05H：在1个线圈中写入值（ON/OFF）

例1：将FX3U中的M100置1

主站发送报文如下：01050064FF00CDE5

从站返回报文如下：01050064FF00CDE5

例2：将FX3U中的M100置0

主站发送报文如下：0105006400008C15

从站返回报文如下：0105006400008C15

06H：在1个保持寄存器中写入值。

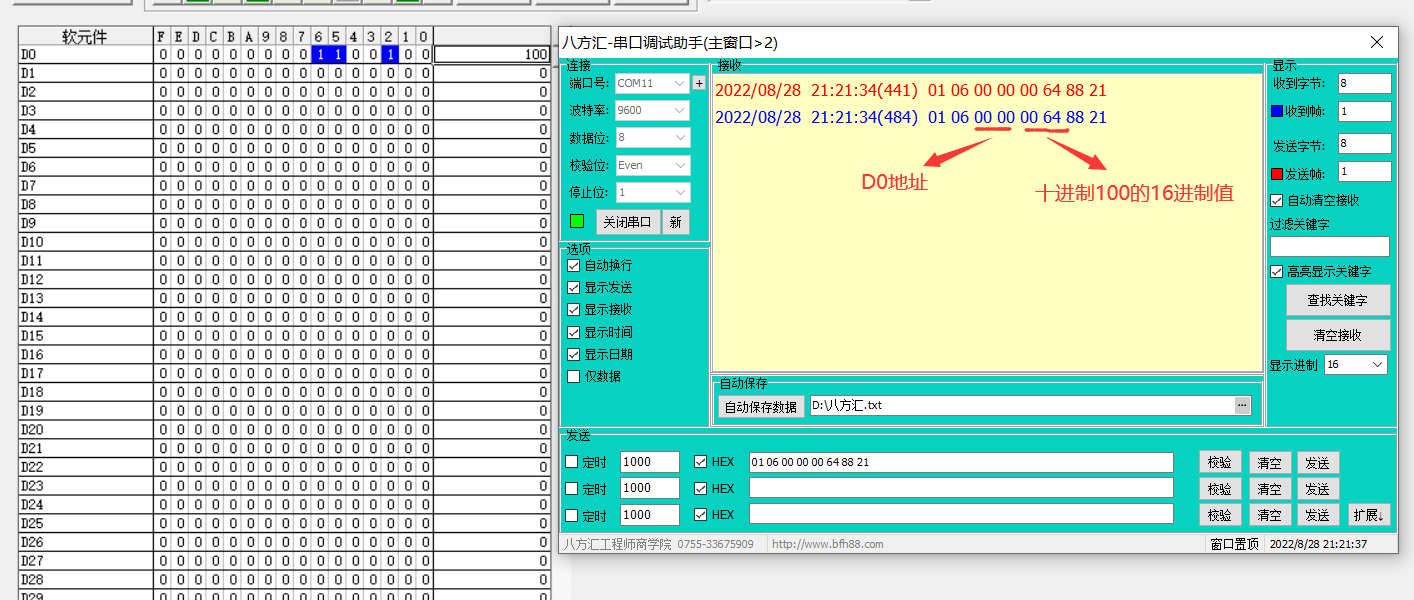

例1：将FX3U中的D0写入100

主站发送报文如下：0106000000648821

从站返回报文如下：0106000000648821

例2：将FX3U中的D0写入-100

主站发送报文如下：01060000FF9CC853

从站返回报文如下：01060000FF9CC853

特别注意：我这里的-100是根据PLC里的-100的二进制数再手动转换为16进制数后填入到报文中的。真正在进行数据交换的时候，直接在主站的寄存器中填入-100即可，然后从站接收到的寄存器数据直接拿来用即可。

另外还有一点，由于06H功能码只能写入1个保持寄存器，因此它的数据范围只能是-32768到32767，且不能为浮点数。因为浮点数需要2个寄存器（即4个字节）来表示。

0FH：在批量(1个或多个)线圈中写入值（ON/OFF）

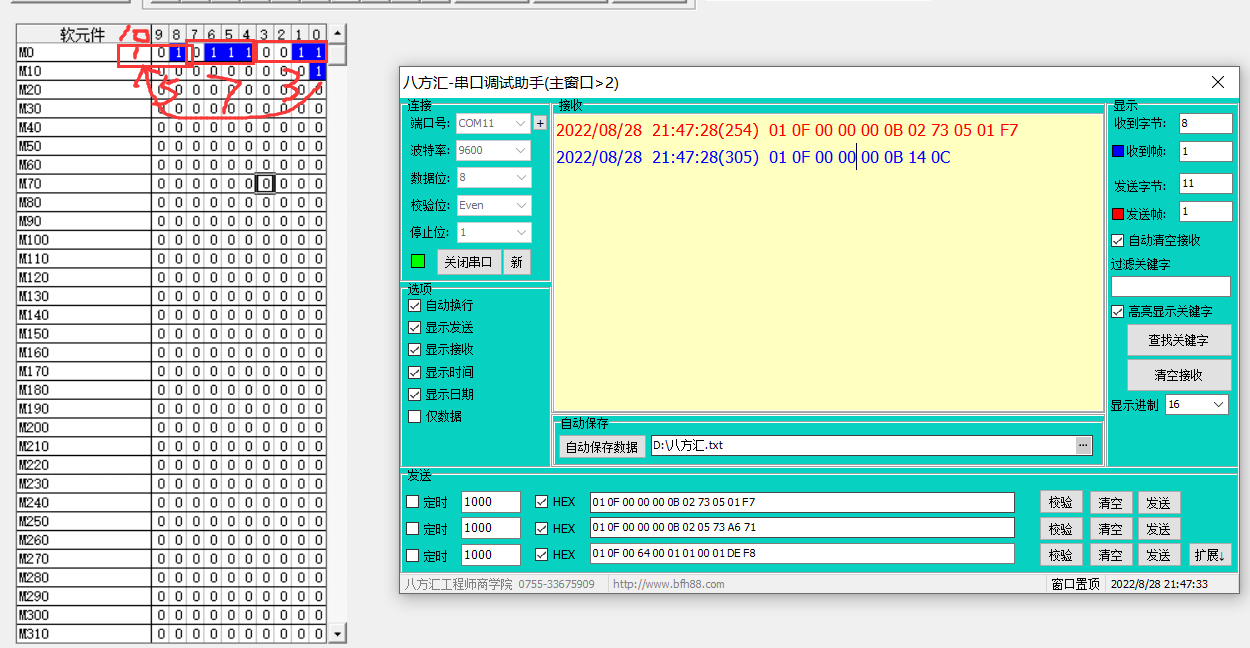

例1：将FX3U中的M0-M10的这11个线圈分别写入：（M10）10101110011（M0）

573

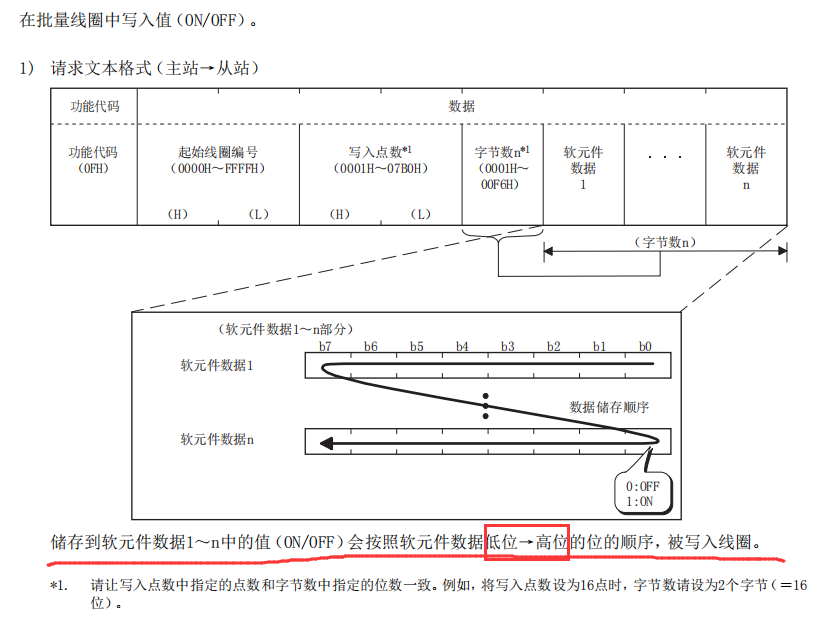

根据手册，它的写入顺序是先低位，再高位，因此73放在前，05放在后。大家也可以尝试将05放前，73放后看看是你想要的结果，或者说是否按照先低后高的顺序写入的？

主站发送报文如下：010F0000000B02730501F7；

从站返回报文如下：010F0000000B140C

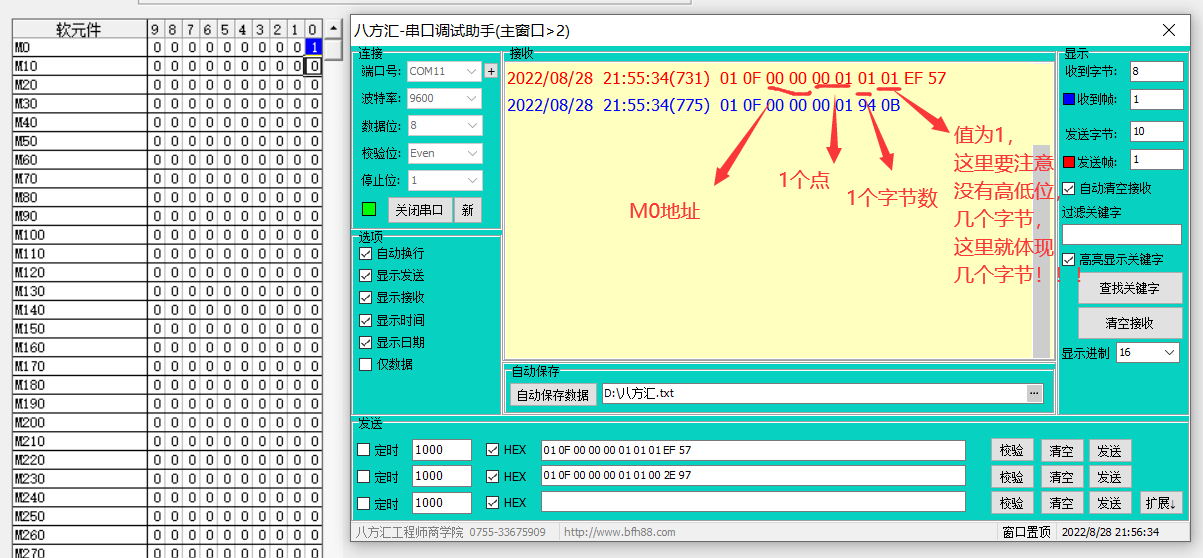

例2：将FX3U中的M0单个线圈置1

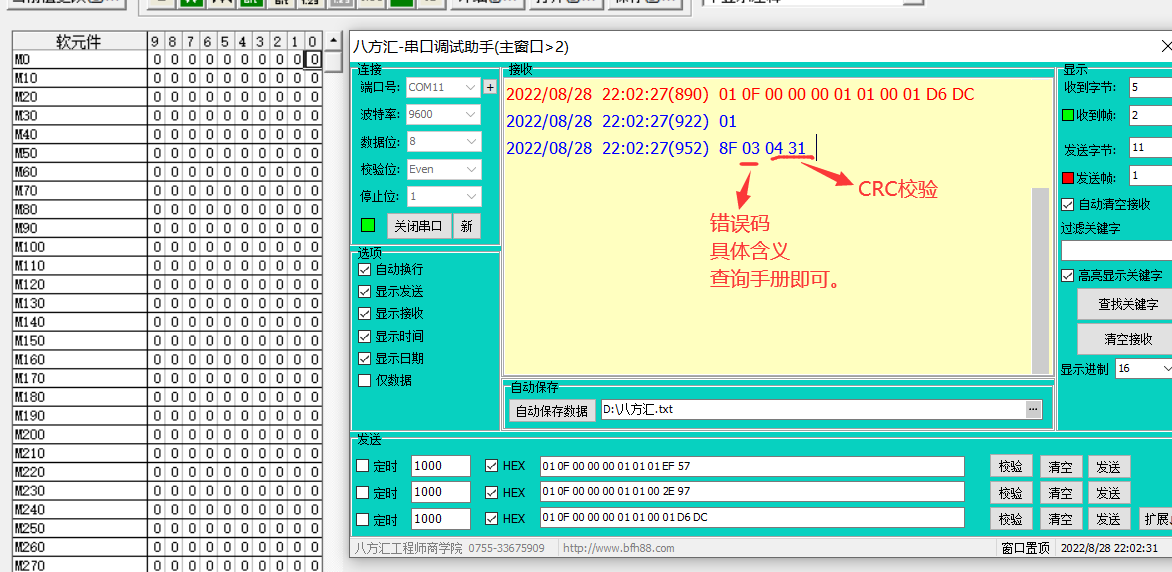

主站发送报文如下：010F000000010101EF57；这里黄色标记的是让M0置为1的数值，并且只能填01，不能填0001，因为它的前面是01，表示1个字节，如果填了0001，那就是2个字节，就会出现下面的异常返回码：018F030431

从站返回报文如下：010F00000001940B

例3：将FX3U中的M0单个线圈置0

主站发送报文如下：010F0000000101002E97

从站返回报文如下：010F00000001940B

10H：在批量寄存器中写入值。

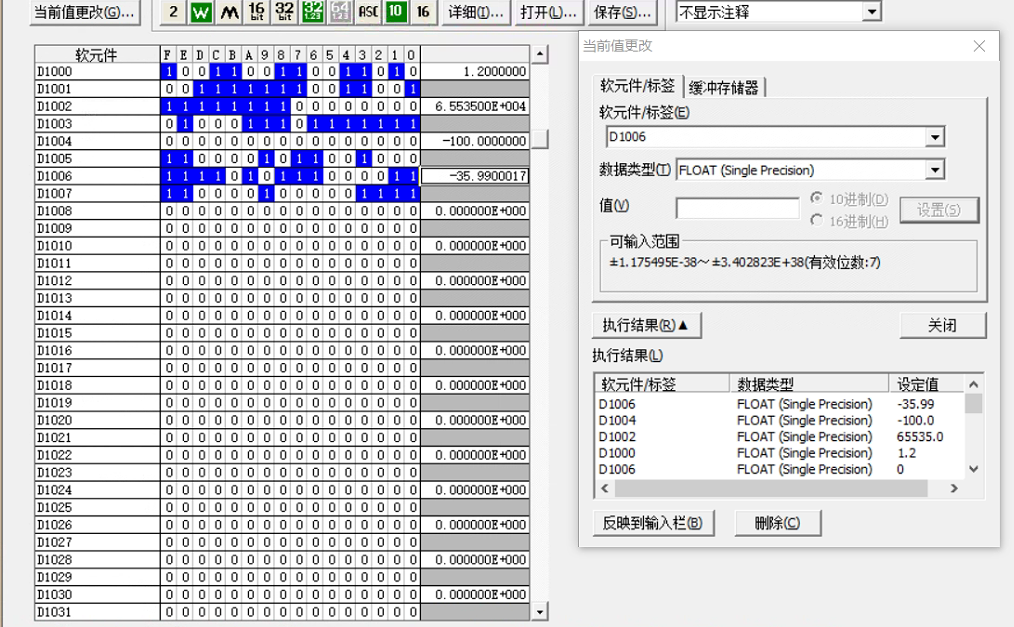

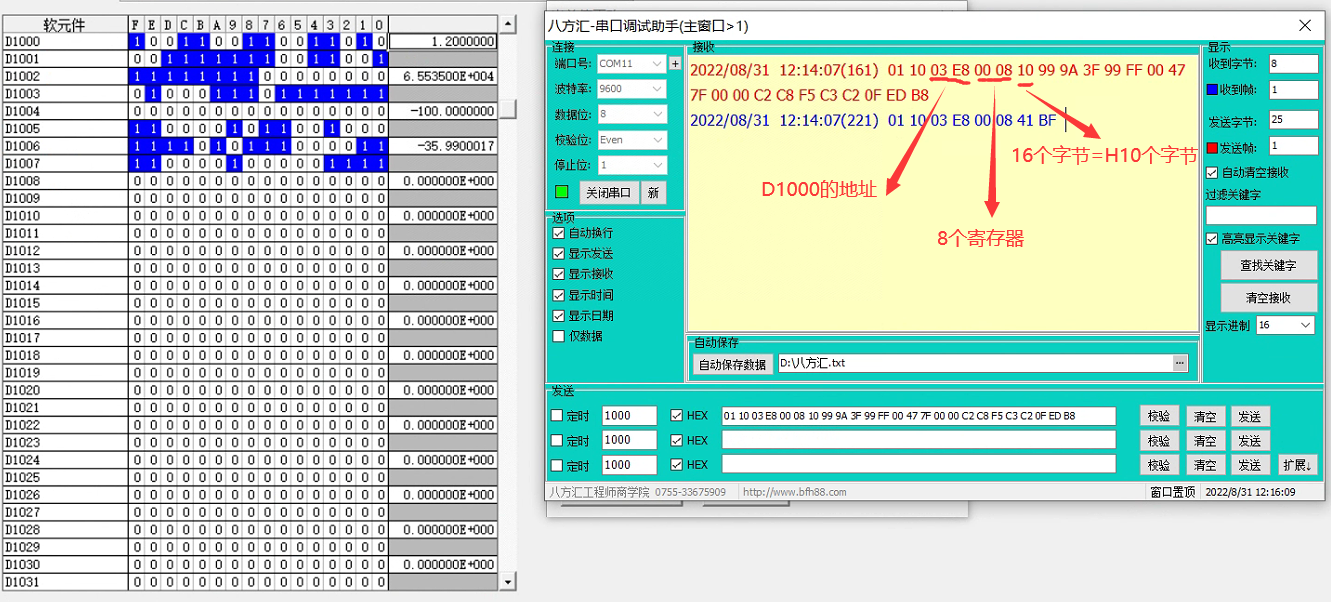

例1：将FX3U中的D1000-D1007这8个寄存器分别写入值：1.2，65535.0，-100.0，-35.99

由于浮点数需要占用2个寄存器，因此一共需要8个寄存器。

其中，D1000-D1001存储1.2，并且1.2在32位寄存器中的值的表示方式如下图所示，因此D1000=999A，D1001=3F99

根据这个方法，下面的几个数据也可以按照高低寄存器的方式来存储。

D1002-D1003存储65535.0

D1002=FF00,D1003=477F

D1004-D1005存储-100.0

D1004=0000,D1005=C2C8

D1006-D1007存储-36.99

D1006=F5C3,D1007=C20F

主站发送报文如下：011003EA3F99FF00477F0000C2C8F5C3C20FEDB8

从站返回报文如下：011003E8000841BF

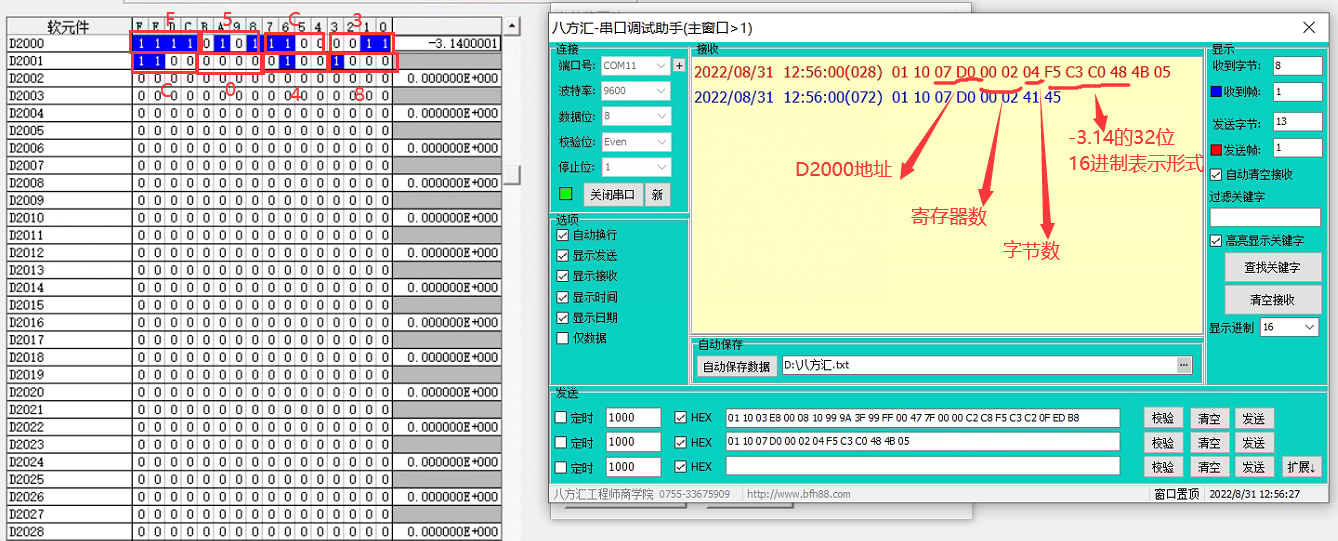

例2：将FX3U中的D2000单个寄存器写入值：-3.14

主站发送报文如下：011007D0000204F5C3C0484B05；虽然是单个，但是浮点数需要2个寄存器来存储，因此实际还是对2个寄存器进行写入。

从站返回报文如下：011007D000024145

17H：进行批量保持寄存器的读出/写入。处理过程为实施写入后再进行读出。

例1：将FX3U中的D0-D10写入值：0，1，2，3，4，5，6，7，8，9，10

读出D20-D30的值：预设100，101，102，103，104，105，106，107，108，109，110

主站发送报文如下：01170014000B0000000B16000000010002000300000700080009000A7126

从站返回报文如下：0150066006700680069006A006B006C006D006E4F79

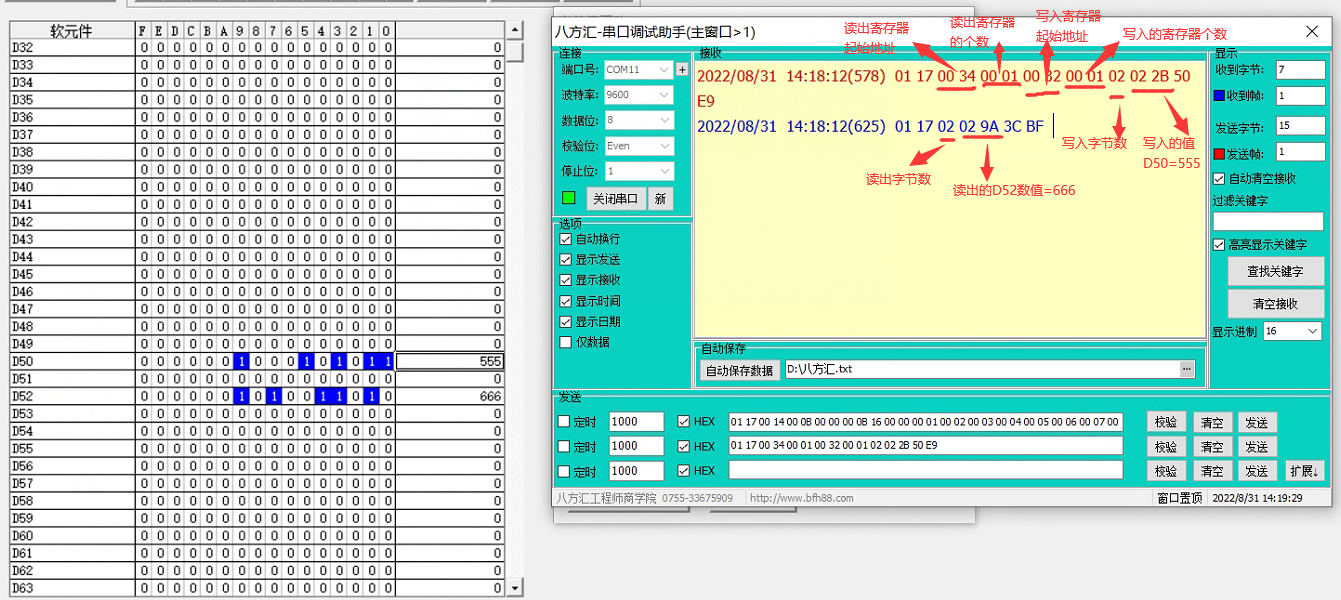

例2：将FX3U中的D50写入值：555（想验证是否可以读取1个寄存器）

读出D52的值：预设666

主站发送报文如下：01032000102022B50E9

从站返回报文如下：011702029A3CBF

好了，以上就是各个功能码的实际收发报文时的情况，大家可以尝试着去做做。

下一集，我会讲讲MODBUS主站功能，通过2台三菱PLC来进行主从通信。

敬请关注
