某电站小型PLC故障处理简析

一、故障回顾

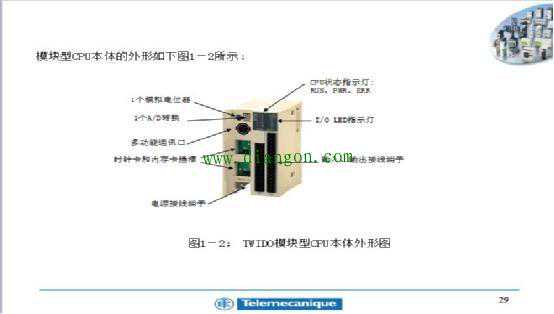

2017年1月，某电站电动机控制系统PLC(施耐德TWID0系列：TSX3721101,分体式)I/O模块指示灯告警，PLC运行异常，电机自动控制系统失效：即CPURUN指示灯为“绿色、长亮”，ERR指示灯“熄灭”；I/O指示灯为“红色、长亮”。如图1、2。

二、原因分析及处理

经过查阅说明书、厂家技术资料、电话咨询厂家分析可知：

1.CPURUN指示灯为“绿色、长亮”，说明CPU运行正常，基本排除程序（软件）故障；

2.CPUERR指示灯“熄灭”，表示CPU正常状态，基本排除CPU模块故障；

3.而I/O指示灯正常应该是“红色熄灭”，此时却显示“红色、长亮”，表明：分体式PLC“混合模块（输入/输出模块）”存在错误或故障。

做好安全措施后，将PLC模块解体，发现2块PLC开关量输入输出模块（TSXDMZ28DR）元器件烧损发黑、1块PLC开关量输入模块（TSXDEZ12D2）元器件烧损发黑（如图3）。

4.更换2块PLC开关量输入输出模块（TSXDMZ28DR）、1块PLC开关量输入模块等三块模板，并核查PLC程序正确无误，静态、动态调试正常后，电机自动控制系统恢复正常，申请投运正常。

三、经验反馈

1.运行维护人员应加强柜内PLC及相关模块的巡视检查，认真记录各指示灯状态信息，发现异常及时消缺，确保自动控制系统正常。

2.根据现场情况，及时储备必要的PLC模块及模件。

3.PLC定期做好程序备份工作。
