前言
【ABPLC工作室】原创出品
本文介绍的内容为AB控制器或以太网模块IP地址首次如何分配，这里的控制器特指CompactLogix和ControlLogix控制器，当然其他系列的AB控制器也可以参考。
准备工作ABPLC控制器一台，本文以5069-L330ER为例，将其通电；
笔记本电脑一台，已安装Studio5000软件，将其IP地址设置为172.16.10.200；
用网线把笔记本电脑与5069-L330ER控制器连接；
在电脑上找到BootP-DHCPTool和RSLinxClassic软件，将会用到。

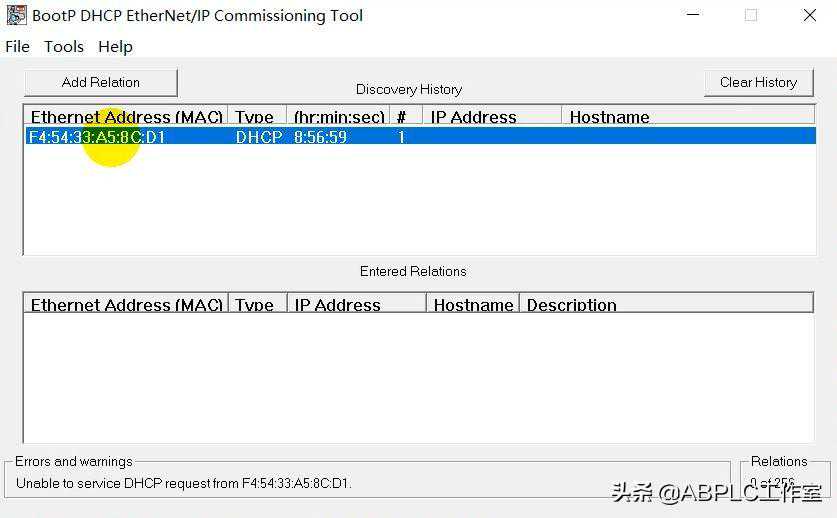

方法步骤1.打开BootP-DHCPTool，等待出现CPUMAC地址，双击.

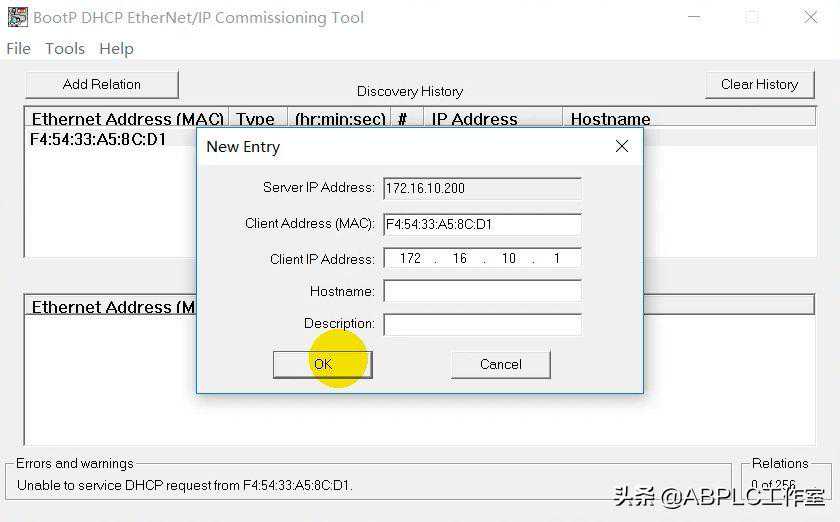

2.在ClientIPAddress一栏，填上PLC的IP地址.
3.在下面窗口，选中已分配IP的PLC，再鼠标单击DisableBOOTP/DHCP按钮，禁止PLC再次BOOTP请求.

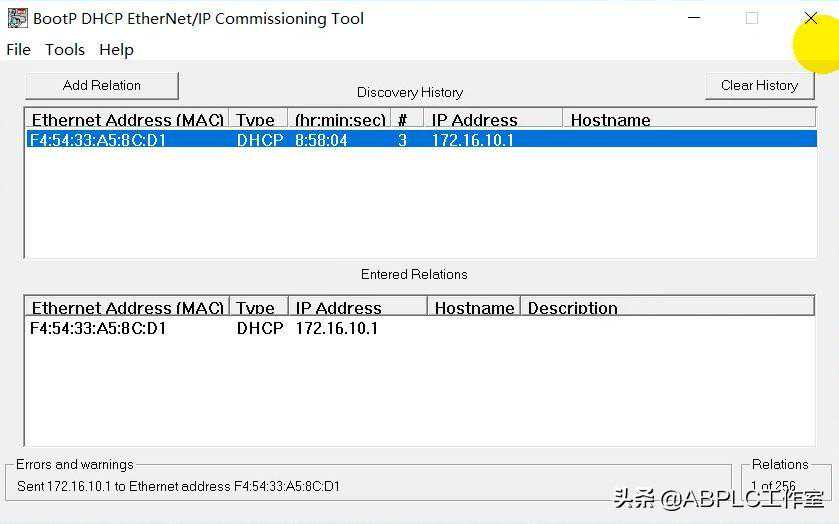

4.等待上面的窗口出现分配的IP地址后，就可关掉BootP-DHCPTool软件.

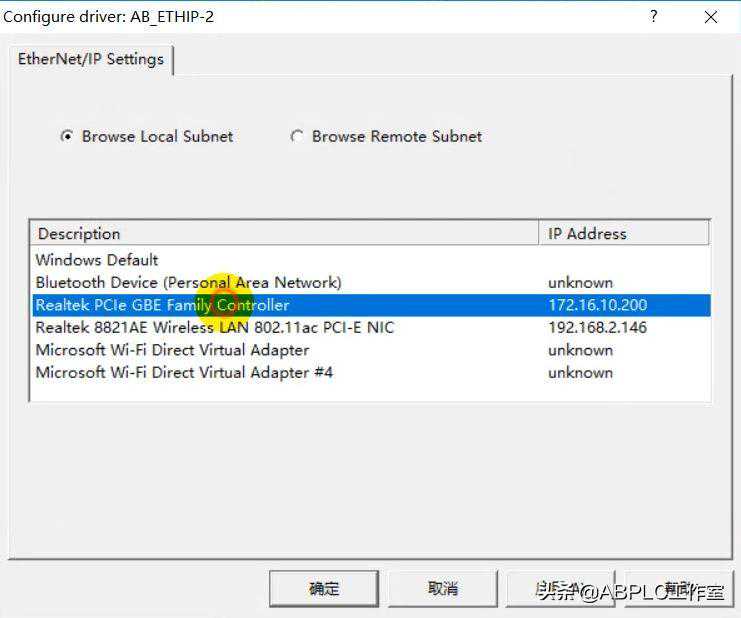

6.这里选择笔记本电脑的网卡.

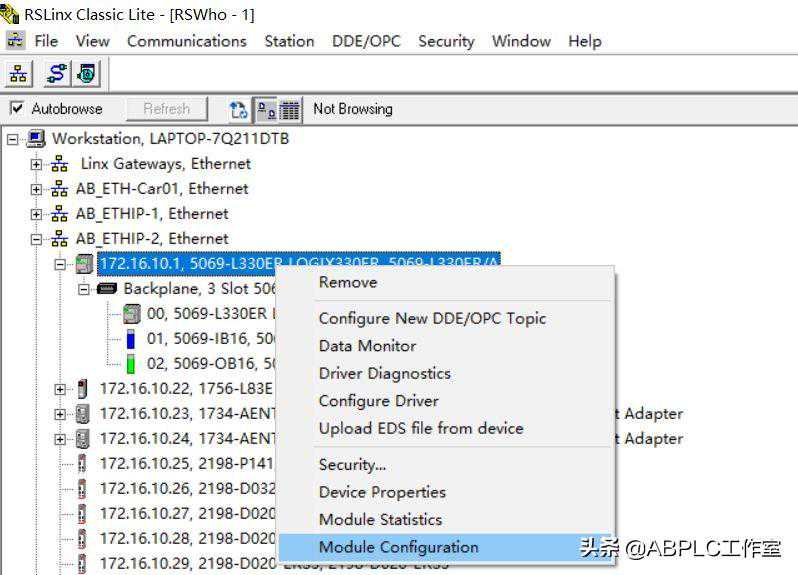

7.在出现的5069-L330ER模块上右键，选择ModuleConfiguration.
8.这时的PLC的IP地址还是使用的DHCP方式，如果断电重启，刚才设置的IP地址就会丢失.
9.就需要将DHCP方式改为手动配置为固定方式，这样才算将IP地址固化在PLC里面.
【ABPLC工作室】原创出品
--坚持原创注重实用
