只需1招，4行VB脚本，让你的西门子Wincc V14图片动起来

本章约700字，通读约3分钟！

PS：如果你不喜欢本章，可以跳到文末投个票给我提个建议！

看完本章，你将收获以下内容：

一：必会知识点：图形I/O域让照片"活"起来

二：实例：《西门子WinccV14动态图片组态！向星爷致敬！》

三：问题拓展

看完文章，你也可以组态出如下动图所示的项目来！

西门子WinccV14动态图片组态！向星爷致敬！~！

一：必会知识点：图形I/O域让照片"活"起来

1.1：图形I/O域组态

步骤：元素选择图形I/O域→拖动到画面1中→属性：常规：选择过程变量→内容：图形列表→新建图形列表

作用：当关联了过程变量并设定了内容后，随着过程变量值的变化，所显示的图片也发生变化。

1.2：编辑图形列表

步骤：项目树→文本和图形列表→选择1.1新建的列表→设定值→添加需要的图片

作用：为图形列表中的图片指定对应的值，只有这样才能在过程变量发生变化时，正确的显示需要的图片

1.3：过程变量如何周期变化

方法：（1）：关联PLC内周期变化的变量，比如特殊时间寄存器，0.2秒脉冲。（可能会增加PLC负担）

（2）：利用VB脚本对关联的变量值进行周期循环修改。（本文采取的办法）

二：实例：《西门子WinccV14动态图片组态！向星爷致敬！》

不知道你看过周星驰的《家有喜事》吗？星爷狠起来连夜壶里的水都喝！哈哈！下面，咱们就做一个星爷喝水的动态图。

项目任务：

新建一个画面：用来放置图形I/O域、按钮、I/O域、文本域

组态图形I/O域：关联无符号变量及图形列表

编辑图形列表：将星爷的32张夜壶喝水图分别设置0~31个编号。

VB脚本：创建VB脚本，实现对无符号变量的周期读写，让其从0~31周期变化

按钮组态：单击事件，触发VB脚本

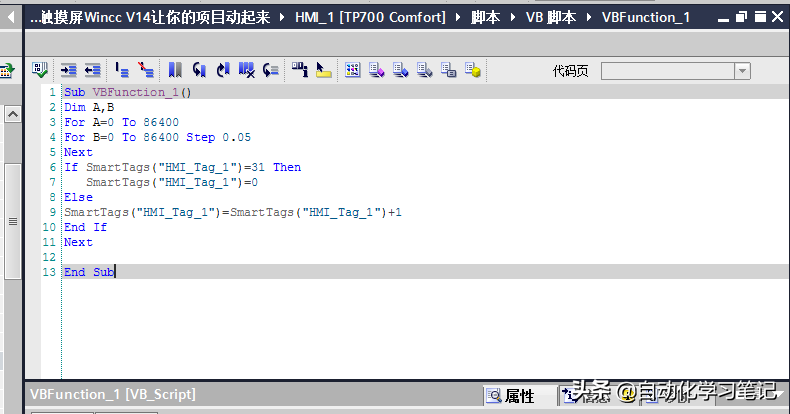

VB代码如下图所示：

实现变量值0~31周期变化的VB脚本

图形I/O域组态详细步骤，如下图动图所示：

动态图1：图形I/O域组态

图形列表编辑详细步骤，如下图动图所示：

动态图2：图形列表组态

VB脚本编写详细步骤，如下图动图所示：

动态图3：VB脚本编程

按钮及实际变量值显示组态，详细步骤如下图动图所示：

动态图4：按钮触发脚本组态、变量实际值显示I/O域组态

模拟运行实际效果如下图所示：

动态图5：实际仿真运行效果

三：问题拓展

1：除了使用VB脚本，你还有什么办法能让图片动起来？
