GH1131高温合金板材性能成分百科

GH1131

1合金介绍

1.1概述

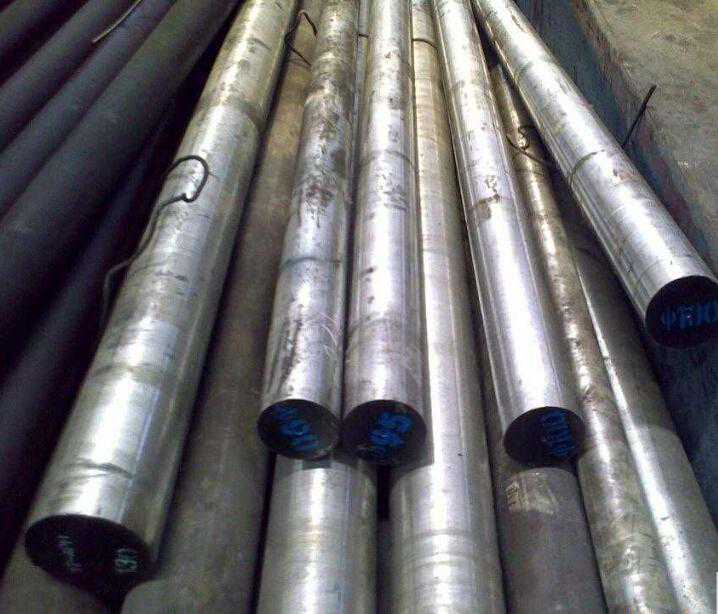

GH1131是Fe-Ni-Cr基固溶强化型变形高温合金,以加入铬和钨、钼等元素进行固溶强化,使用温度为700℃~1000℃。合金具有良好的热加工塑性、焊接和冷成形工艺性能。主要产品有冷轧薄板、热轧中板、棒材、扁钢和丝材等。

1.2应用概况及特性

GH1131合金已用于制作火箭发动机用,在700℃~1000℃短时工作的燃烧室隔板、涡轮燃气进气导管、燃气发生器收敛段、锥形导向器、涡轮弯通和法兰盘等零部件;航空发动机用,在700℃~750℃长时工作的加力简体、加力燃烧室、隔热板、稳定器和调节片等零部件;地面燃气轮机用,在700℃以下长时工作的火焰简等零部件。

与同类用途的镍基合金相比,该合金的高温抗氧化性能和组织稳定性较差。在700℃~900℃长期使用后,合金的室温塑性下降。

1.3材料牌号

GH1131(GH131)。

1.4相近牌号

X21H28B5M3БAP、9I126、BЖ100(俄)。

1.5材料技术标准

GB/T14992高温合金和金属间化合物高温材料的分类和牌号

GB/T14995高温合金热板

GB/T14996高温合金冷轧薄板

GJB1952A航空用高温合金冷轧板规范

GJB1954航天用GH1131高温合金冷轧薄板规范

GJB1955航天用GH1131高温合金热锻轧棒规范

GJB2612焊接用高温合金冷拉丝材规范

YB/T5245普通承力件用高温合金热轧和锻制棒材

HB/Z140航空用高温合金热处理工艺

1.6熔炼工艺

采用非真空感应炉十电渣重熔、或电弧炉十电渣重熔熔炼工艺。

1.7化学成分

摘自GB/T14992,见表1-1。

元素

C

Cr

Ni

Mo

W

Mn

Fe

P

质量分数%

≤0.10

19.00-22.0

25.00-30.00

2.80-3.50

4.80-6.00

≤1.20

余

≤0.020

S

B

N

Nb

Si

质量分数%

≤0.020

0.005

0.15-0.30

0.70-0.30

≤0.80

1.8热处理制度

摘自HB/Z140、GB/T14995、GJB1955和YB/T5245,各品种的标准热处理制度为:a)冷轧薄板、热轧板,固溶处理:1130℃~1170℃/AC,其中保温时间:83mm,8min~12热处理制度83mm~5mm,12min~16min;

b)热轧和锻制棒材,1160℃士10℃/AC,保温时间根据材直径而定。

板材零件的最终热处理温度为1150℃士10℃或1080℃~1120℃,中间热处理温度为1000℃士10℃热处理后在惰性气体或空气中冷却。

5.3典型组织

合金固溶状态组织由y基体、Z相和微量NbC组成(图5-3)。

-次Z相是NbCrN(().3().N)型氮化物(a=6.784、c=7.387)。

w(Z)相约占合金的1.31%;一次w(NbC)约占合金的0.12%。

合金经(700~950)℃X200b/AC长期时效后,晶内析出竹叶状Laves相和Z相,晶界析出MC型碳化物。Laves相属于Fe,Mo((Fe、Cr),(W、Mo))型(a=4.73、c=7.74)。Z相的化学组成近似为(NbWMo)1，(CrFe)。N。合金经长期时效后的组织和析出相形貌见图5-4:
