各位小伙伴们,今天给大家带来威纶通触摸屏在线模拟与西门子S7-200SMARTPLC以太网通讯，其实并不难哦!只要放平心态，一步一个脚印，必定掌握。

一、编写程序

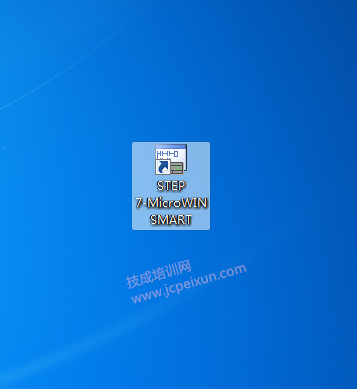

第一步：(在桌面打开STEP7-MicroWINSMART编程软件)

第二步：(编写一个启保停程序)

第三步：(在启保停程序中加入MOV—W指令(传送指令))

第四步：(下载程序到实际PLC当中)

二、触摸屏组态画面、设置参数

第一步：(在桌面打开UtilityManager组态软件)

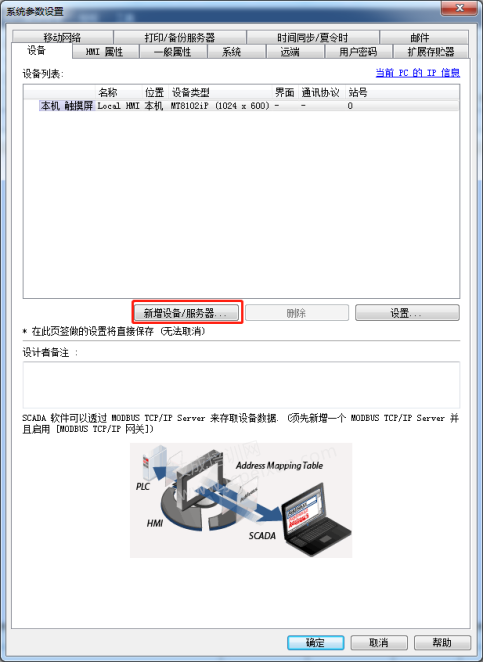

第六步：(设备名称选择200SMARTEthernet、接口类型选择以太网、IP地址设置成200SMARTPLC下载通讯的IP地址即可)

第七步：(在触摸屏组态两个按钮、一个指示灯、一个数显)

1.启动按钮关联PLC地址：

2.停止按钮关联PLC地址：

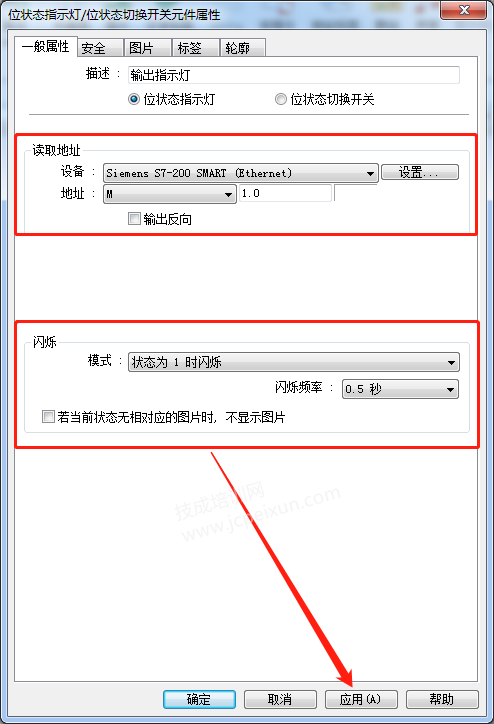

3.指示灯关联PLC地址：

4.数显关联PLC地址读取MW10、写入地址：MW20

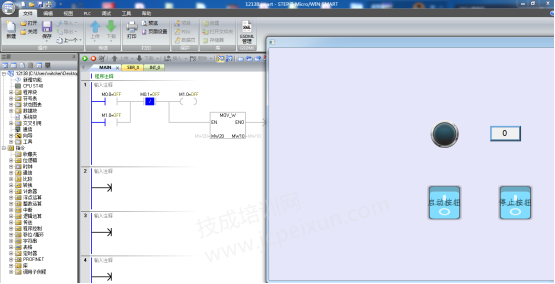

第九步：(PLC程序与触摸屏画面对比监控)

此时此刻通讯就完成了，不知道各位小伙伴们学会了木有?
