三菱FX2N-4DA模块说明

简介

FX2N-4DA模拟特殊模块有4个输入通道。输出通道接收数字信号并将其转换成对应的模拟信号，这称为D/A转换。最大分辨率为12位

基于输入/输出的选择通过实际接线来完成，可选用的模拟值范围是-10V到10VDC（分辨率：5mV），0到20mA（分辨率：20μA），可被每个通道分别选择。

FX2N-4DA和FX2N主单元之间通过缓冲存储器交换数据、FX2N-4DA共有32个缓冲存储器（缓冲存储器为16位，即一个字元件大小）

FX2N-4DA占用FX2N扩展总线的8个点。这8个点可以分配成输入或输出。FX2N-4DA消耗FX2N主单元或有源扩展单元5V电源槽30mA的电流。

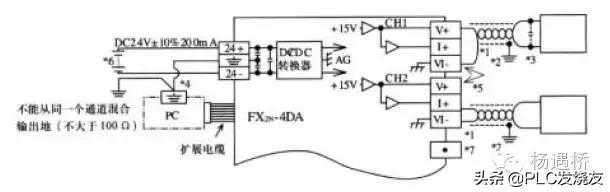

配线

对于模拟输出使用双绞屏蔽电缆。电缆应远离电源线或其它可能产生电气干扰的电线

在输出电缆的负载端使用单点接地（3级接地不大于100Ω）。

如果输出存在电气噪声或者电压波动，可以连接一个平滑电容器（0.1μF到0.47μF，25V）

将FX2N-4DA的接地端和可编程控制器MPU的接地端连接在一起

将电压输出端子短路或者连接电流输出负载到电压输出端子可能会损坏模块

可以使用可编程控制器24VDC服务电源

不要将任何单元连接到未用端子。

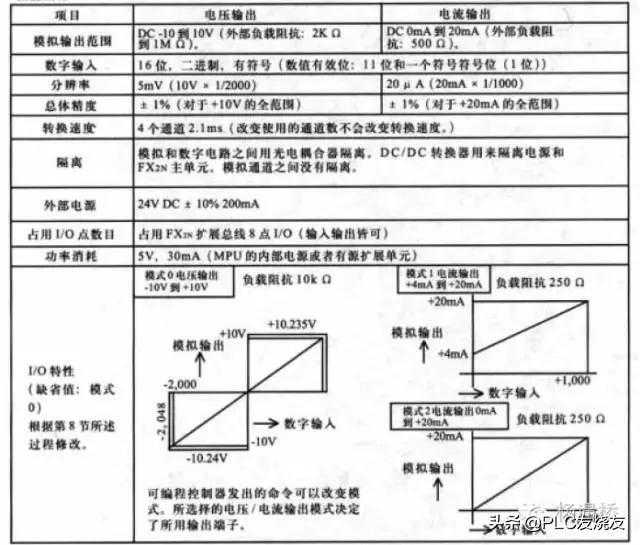

性能指标

FX2N-2DA模块中重要BFM0缓冲存储器

通道的初始化有缓冲存储器BFM1~BFM1~BFM5缓冲存储器

BFM8~BFM8~BFM8写入H0011

H

CH2能否设定零点和增益

CH1能否设定零点和增益

0

0

1

1

不允许改变CH2增益

不允许改变CH2零点

允许改变CH1增益

允许改变CH1零点

给BFM10~BFM10~BFM10

通道1（CH1）零点值写入地址

BFM12

通道2（CH2）零点值写入地址

BFM14

通道3（CH3）零点值写入地址

BFM16

通道4（CH4）零点值写入地址

BFM20缓冲存储器

BFM缓冲存储器为出厂值用（初始值为0）

复位所有缓冲存储器为出厂值给BFM21缓冲存储器

BFM29缓冲存储器

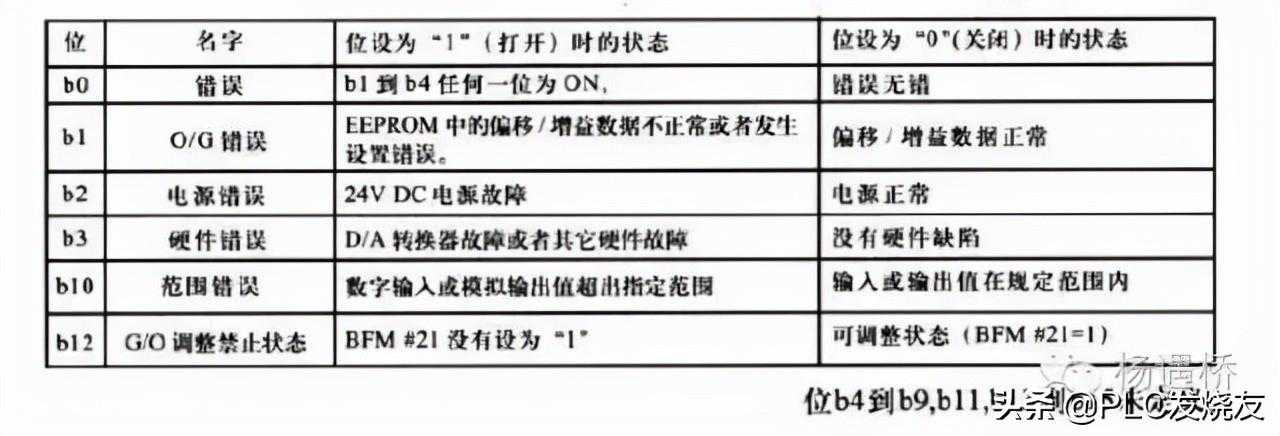

BFM#29缓冲存储器表示模块错误代码

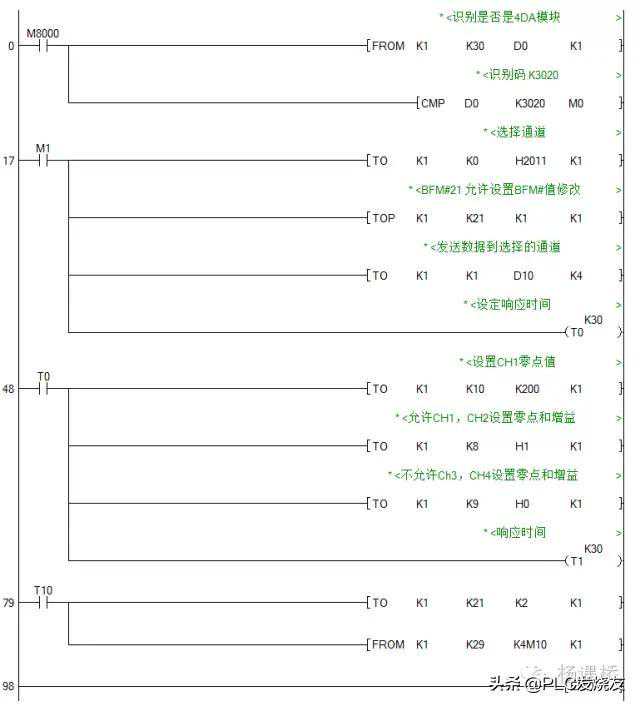

程序样例
