Shihlin士林变频器SA3系列产品型号说明及功能介绍

主要特色

■SVPWM,VIF控制，VIF闭环控制(VF+PG),泛用

磁通向量控制,无速度感测向量控制(SVC),闭环向量

控制(FOC+PG),转矩控制(TQC+PG)

■支持多路模拟量信号输入(-10V~+10V;0~10V;

0~5V;4~20mA)

■支持两路模拟量输出可搭配上位机使用

■输出频率最高可达650HZ

■内嵌软体可驱动IM(感应)、PM(永磁)电机运

转

■闭环向量控制(F0C+PG)模式下透过PG卡可接收外

部给定脉冲定位控制

■闭环矢量控制(FOC+PG)模式下无需外部脉冲可控

制16段定位运行

■位置模式内置原点复归机能使用更方便

■多种VIF控制曲线设置,内置VIF分离模式更适应不

同电源负载使用

■内置简易PLC机能,搭配士林PLC编辑软体使用控

制灵活

■超强带负载能力,失速防止可设置高达400%

■支持标准(从站).Profibus、

通讯机能

■三路RJ45接口实现多机通讯，配线方便

■使用隔离通讯芯片以及隔离电源,增强通讯端口的

抗干扰能力

■全系列内建RFI滤波器,可有效抑制电磁干扰;

■瞬时低电压补偿,更适用电网波动较大场合

■回生抑制机能可降低变频器因回生过大跳机机会

■输入欠相(PF).输出欠相(LF).短路保护更完善

■可穿墙式安装

■SA3的操作器上配置有飞梭旋钮。可以快速便捷的

设定参数，修改目标频率操作简单

■SA3操作器已规划多个参数组,调节设定更方便

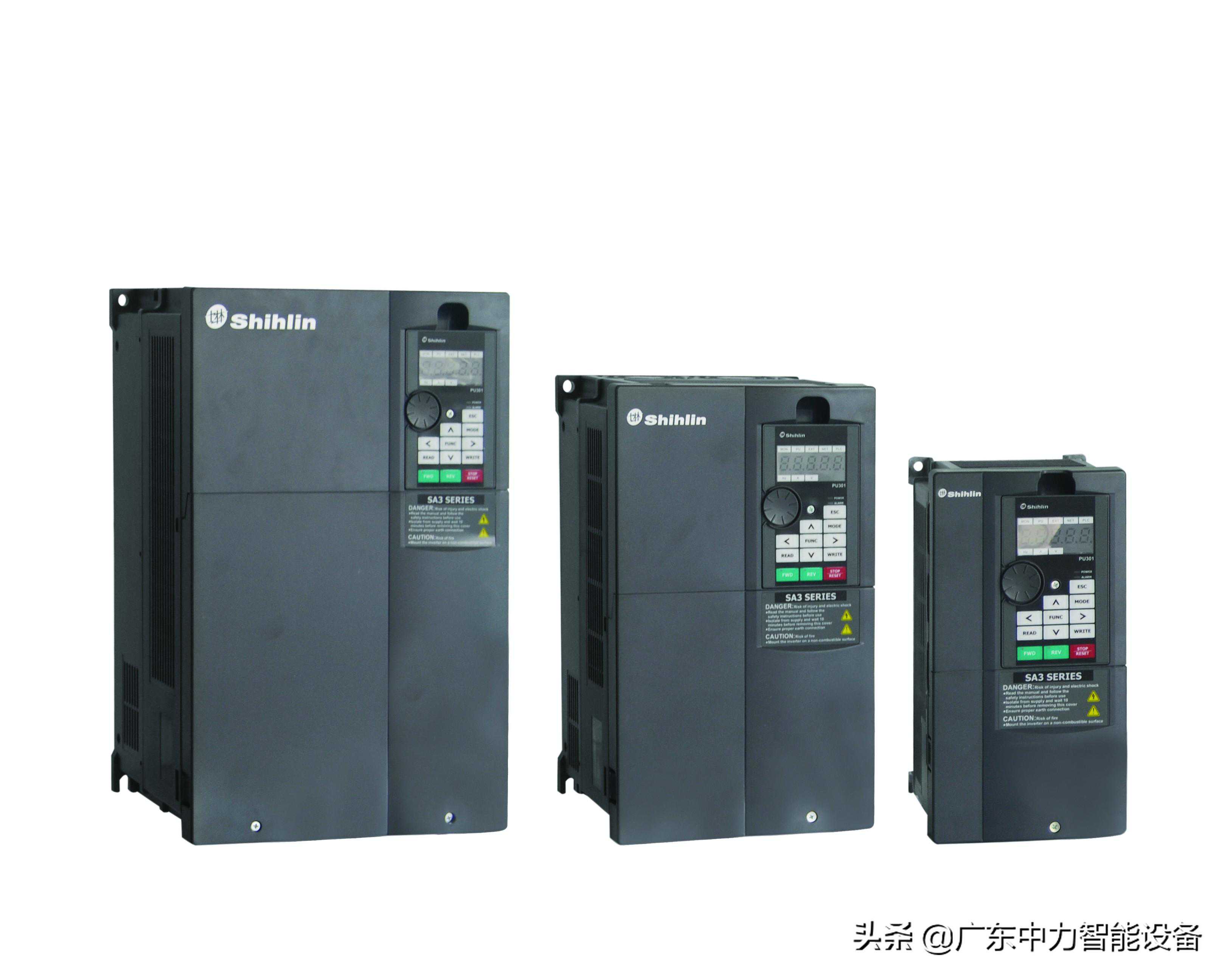

Shihlin士林变频器SA3系列产品

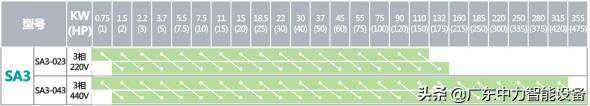

Shihlin士林变频器SA3系列产品参数

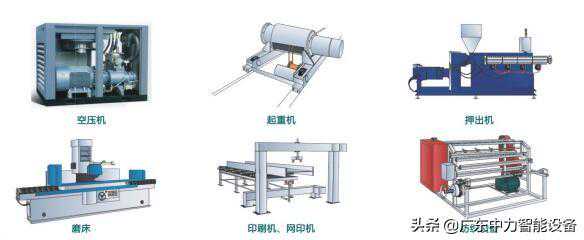

Shihlin士林变频器SA3系列产品适用产业

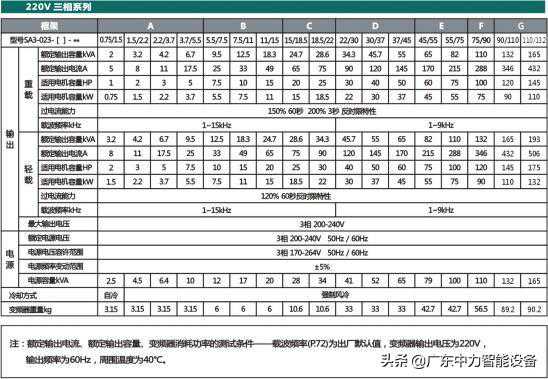

Shihlin士林变频器SA3系列产品电气规格

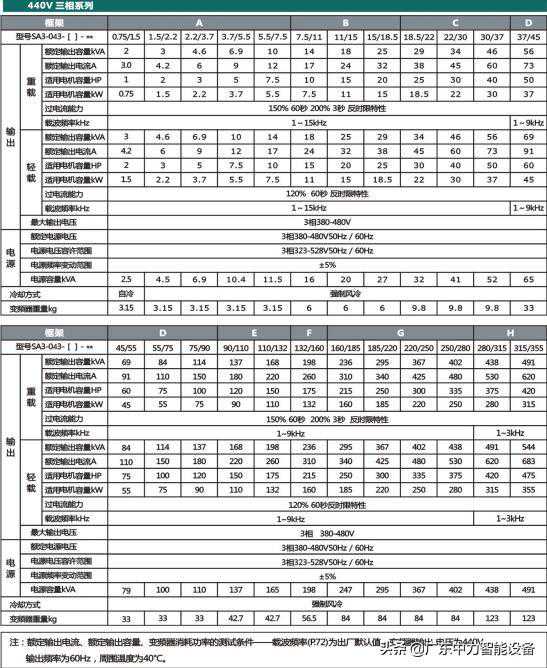

Shihlin士林变频器SA3系列产品电气规格

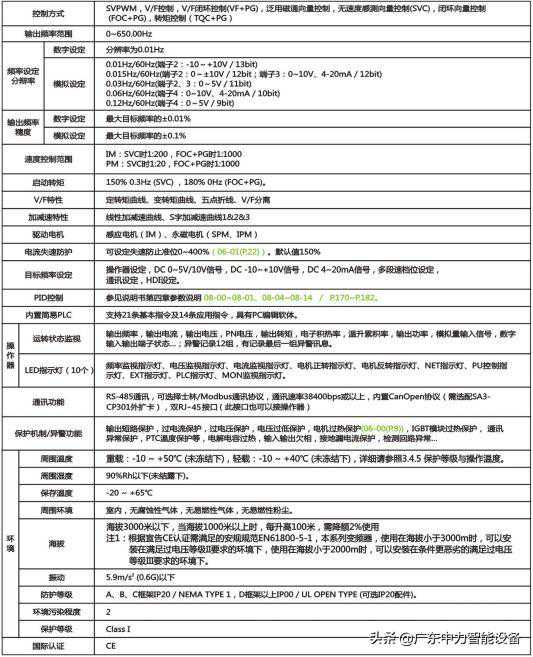

Shihlin士林变频器SA3系列产品一般规格

Shihlin士林变频器SA3系列产品接线图
