两个新颖的三菱PLC指令

三菱FX5U的PLC指令中，我注意到2个比较新颖的指令，至少西门子200PLC中是没有这样的指令的，所以特意写了一段程序，来和大家分享一下。

这2个指令是BSET指令和TEST指令，且这两个在FX3U的PLC指令表中是没有的！

BSET（字软元件的位设置），这里的SET就是置位的意思，对指定的字元件的指定位置1。

TEST（位测试），这个位测试叫法挺新的，因为做PLC的人做I/O测试的时候对DI/DO点的测试，也算是对位的测试。三菱中的这个TEST（位测试）其实算是读出一个字软元件中的某一位的状态，并把这个状态写到一个指定的位软元件中去！

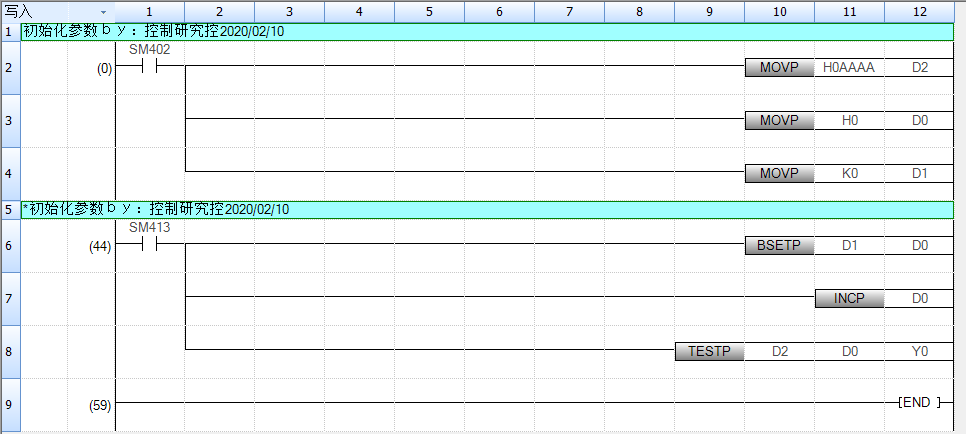

先看一个图片吧：

M0接通三次时的程序截图

这个图片上边部分是SM402是一个初始脉冲，和西门子200PLC中的一样，用来初始化程序，给D2一个二进制为20000000000000001，而后下边的INCP指令执行才使得D0+1=0+1=1；

在M0第二次为1时，D0=1，造成D1的值是2进制的20000000000000111，也就是十进制的7，而后下边的INCP指令执行才使得D0+1=2+1=3；

所以BSET指令就是根据D0的值，把这个值看做是16位字长区域中的第几个位，然后将相应的位置位位1，因为是推进到下一位时，之前被置位的位依然是1！

再来看一个程序的动态监控图：

程序监控动态图片

这个动态图片主要用来说明TEST指令，上边我说给D2的初始值是2#1010101010101010，这个点就是造成Y0一次接通一次断开的原因！

因为TEST指令就是D0为几时，就把D2的相关位的值写到Y0中去！需要说明的是这里的D0=1的时候，其实是D2的第0位，也就是的值；D0=3时，是要询问D2的第三位也就的的值！

以上就是三菱FX5U中的两个比较新颖的指令的简单介绍，感谢阅读！
