巧妙利用OB82，快速定位模拟量通道故障

【导读】S7-1200支持诊断错误中断，可以为具有诊断功能的模块启用诊断错误中断功能来检测模块状态。

（一）诊断错误OB82的功能

出现故障（进入事件），故障解除（离开事件）均会触发诊断中断OB82。当模块检测到故障并且在软件中使能了诊断错误中断时，操作系统将启动诊断错误中断，诊断错误中断OB82将中断正常的循环程序优先执行。此时无论程序中有没有诊断中断OB82，CPU都会保持RUN模式，同时CPU的ERROR指示灯闪烁。如果希望CPU在接收到该类型的错误时进入STOP模式，可以在OB82中加入STP指令使CPU进入STOP模式。

（二）与诊断错误OB82相关的信息

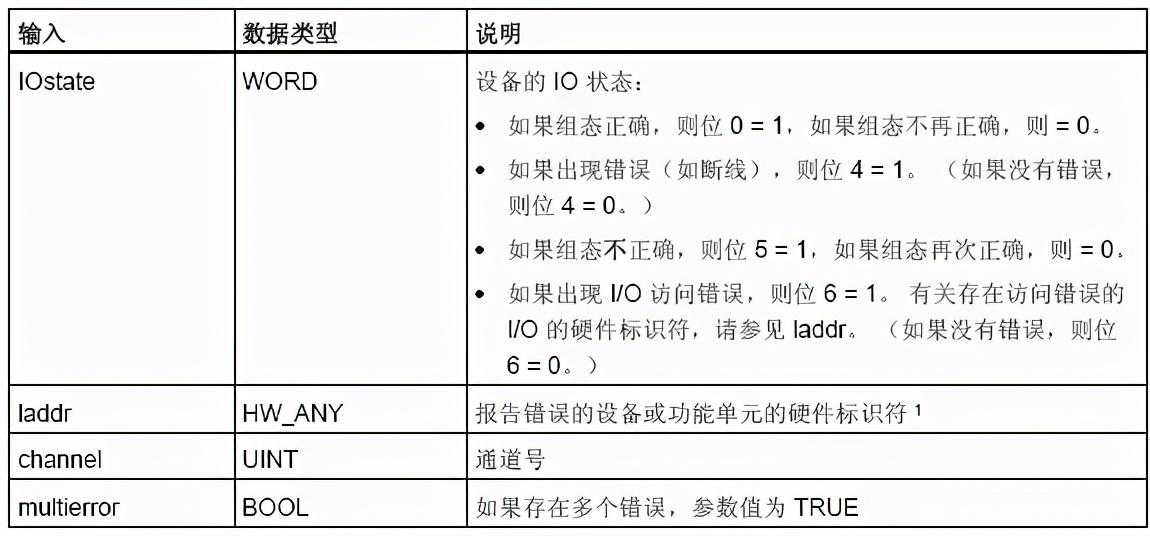

当触发诊断错误中断时，通过OB82的接口变量可以读取相应的启动信息，可以帮助确定事件发生的设备、通道和错误原因。OB82的接口变量及启动信息参考下图所示：

（三）诊断错误OB的使用示例

例如：模拟量输出模块SM1232的电压输出通道，对于通道1使能短路诊断，当通道1出现短路错误时，随即触发诊断错误OB82，此时可从OB82的启动参数中读取诊断信息。详细步骤如下：

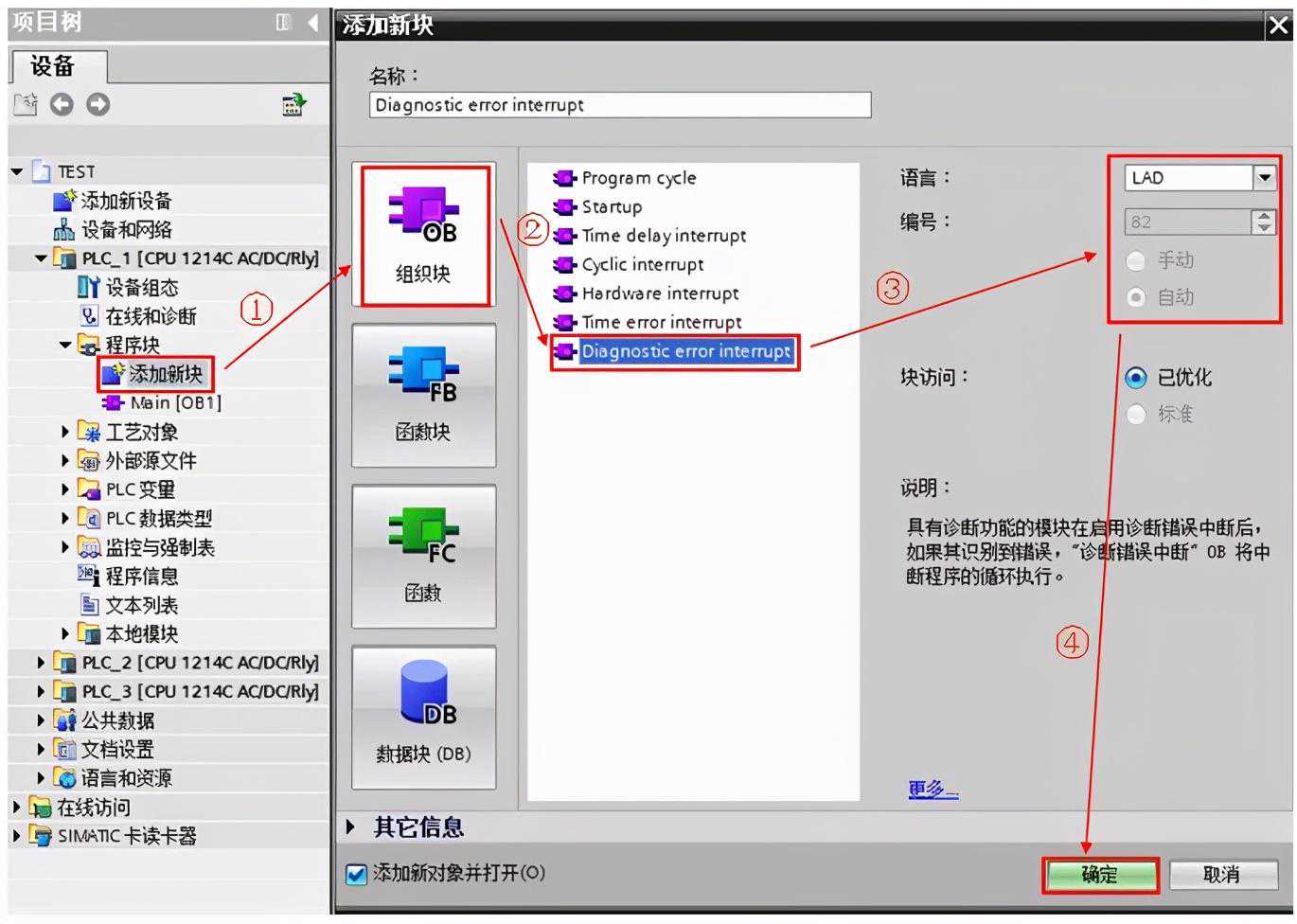

（1）按如下步骤创建诊断错误OB82。如下图所示：

（2）OB82中编程如下图，创建地址为MW100、MW102、MW104的变量用于存储出现诊断错误时读取到的启动信息。如下图所示：

（3）在硬件组态窗口中，选中模拟量输出模块，选择模拟量输出通道1的“启用短路诊断”功能。如下图所示：

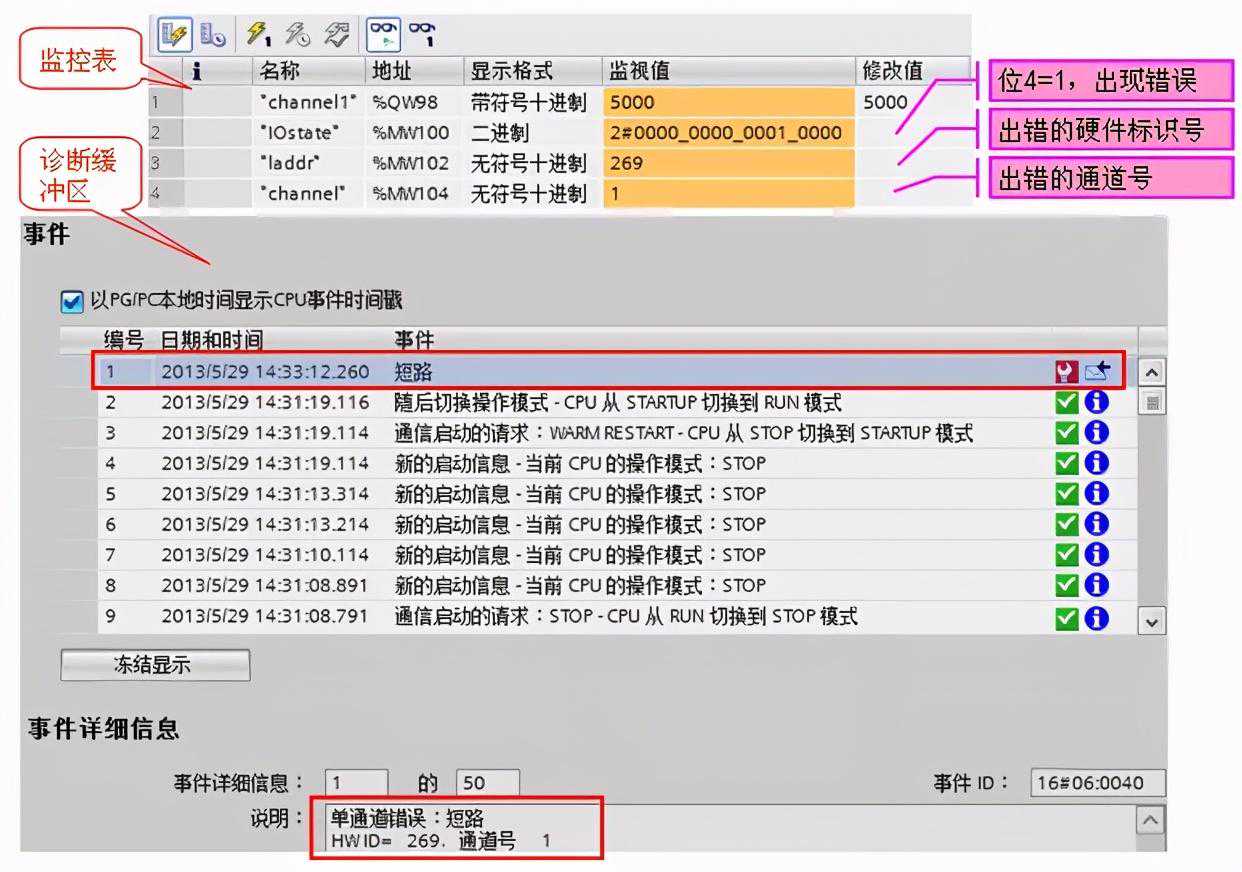

（4）测试结果：程序下载后，在监控表中给“channel1”设置输出值5000，如果此时出现了短路故障，则将立即触发诊断错误功能。如下图所示：

（四）诊断错误OB82常见问题

（1）触发诊断错误中断时，CPU如何响应？

①启用诊断错误中断且CPU中创建了OB82

②OB82是唯一支持诊断错误事件的OB；一次只能报告一个通道的诊断错误

③如果多通道设备的两个通道出现错误，则第二个错误只会在以下情况触发OB82：第一个通道错误已清除，由第一个错误触发的OB82已执行完毕，并且第二个错误仍然存在

④事件的进入或离开都会触发一次OB82

⑤触发OB82，CPU不会进入STOP模式

（2）哪些情况会触发诊断错误中断？

如下错误将触发诊断错误中断OB82：

①无用户电源

②超出上限

③超出下限

④断路（电流输出、电流4~20mA输入、RTD、TC）

⑤短路（电压输出）
