干货！三菱变频器通讯案例-变频器专用协议通讯详解

三菱变频器通讯案例-变频器专用协议

本文适用三菱全系列变频器

实验设备

设备名称

型号

可编程控制器

FX5U-32MT/ES

变频器

D700系列

连接线

普通网线

变频器侧的设置

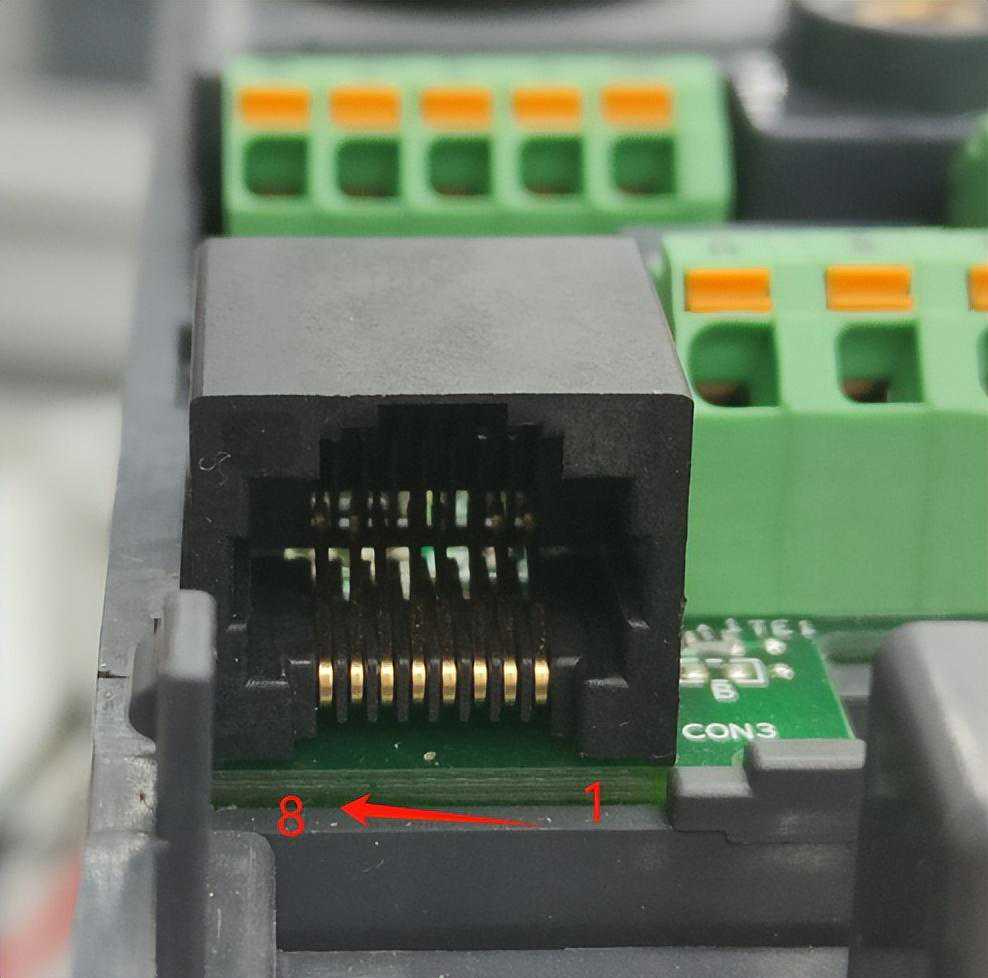

接线：本次采用485两线制进行接线

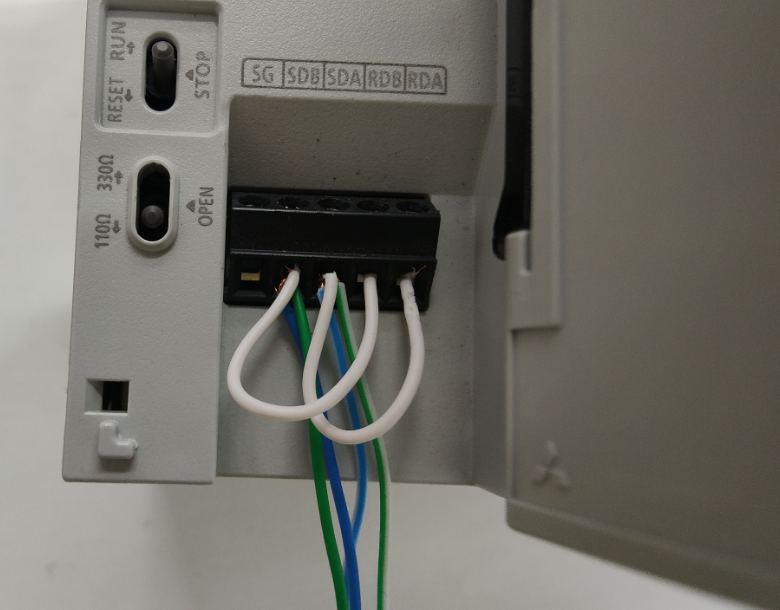

由于小编使用的是成品网线制作的线缆，需要剪掉线缆，取54361号线缆进行接线，终端电阻记得拨到110Ω。

参数的设置：

参数号

设置值

说明

1

PU通信站号

192

通讯速率19200

10

数据长度:7位
停止位:1位

2

偶校验

9999

通讯重试次数

9999

通讯间隔检查

9999

通讯等待

9999

CR:有/LF:无

0

三菱变频器协议

1或10

1:网络运行模式
10:网络运行模式(可以通过操作面板更改PU运行模式和网络运行模式)

PLC侧的设置

将485串口-基本设置-协议格式改成变频器通讯。数据长度7位，偶校验，停止位1位，波特率19200。（此处务必和变频器设置保持一致）

编写程序：

本次测试使用了变频器读状态专用指令IVCK，运行控制指令IVDR。

本次使用了读频率，远程启动和修改频率的功能。主要使用到功能代码
H6F：输出频率/转速
HFA：运行指令

HED：频率给定

参考程序如下：
1，测试内部PU启动，读取PU运行的频率。

2，远程启动运行并写入频率。

测试完成。
