「硬件拆解」TP_Link WR886N路由器

刚好家中有一个闲置的路由器，用螺丝刀拆开看看

三天线设计

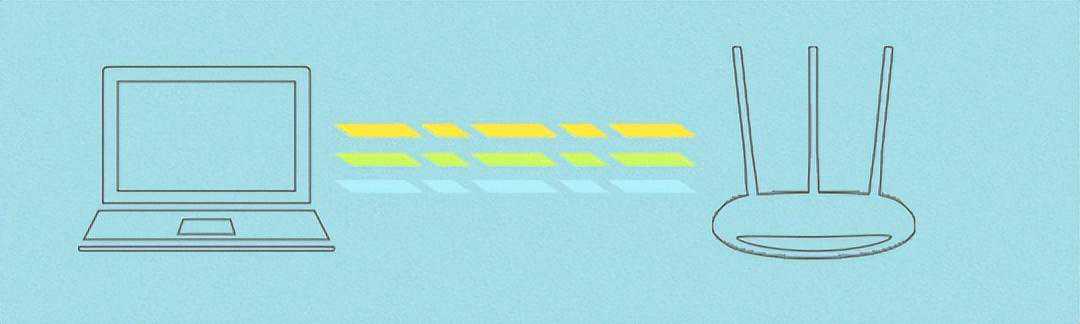

TL-WR886N采用高规格的3数据流t并发、3*3MIMO架构，3个数据流通过3根天线同时进行收发，能够大幅提升无线性能，同时提高信号强度，增大覆盖范围，增强连接稳定性。

接口

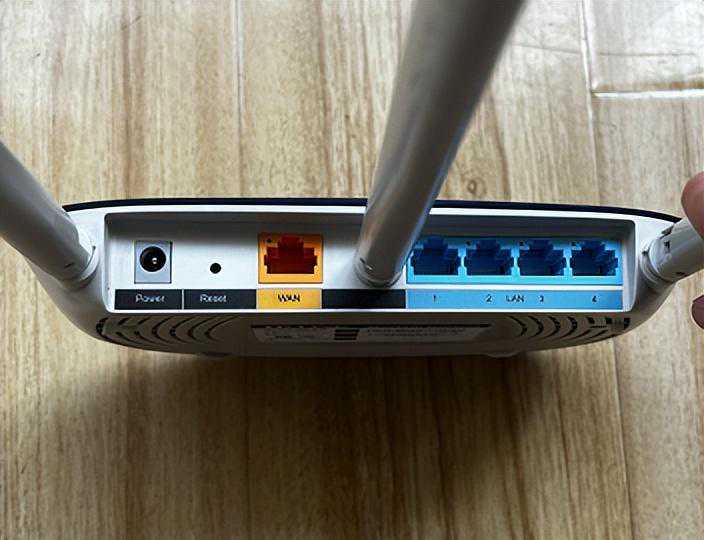

4个10/100Mbps速率自适应LAN口，1个10/100Mbps速率自适应WAN口；

1个直流供电口；

1个reset口。

拆掉背面螺丝

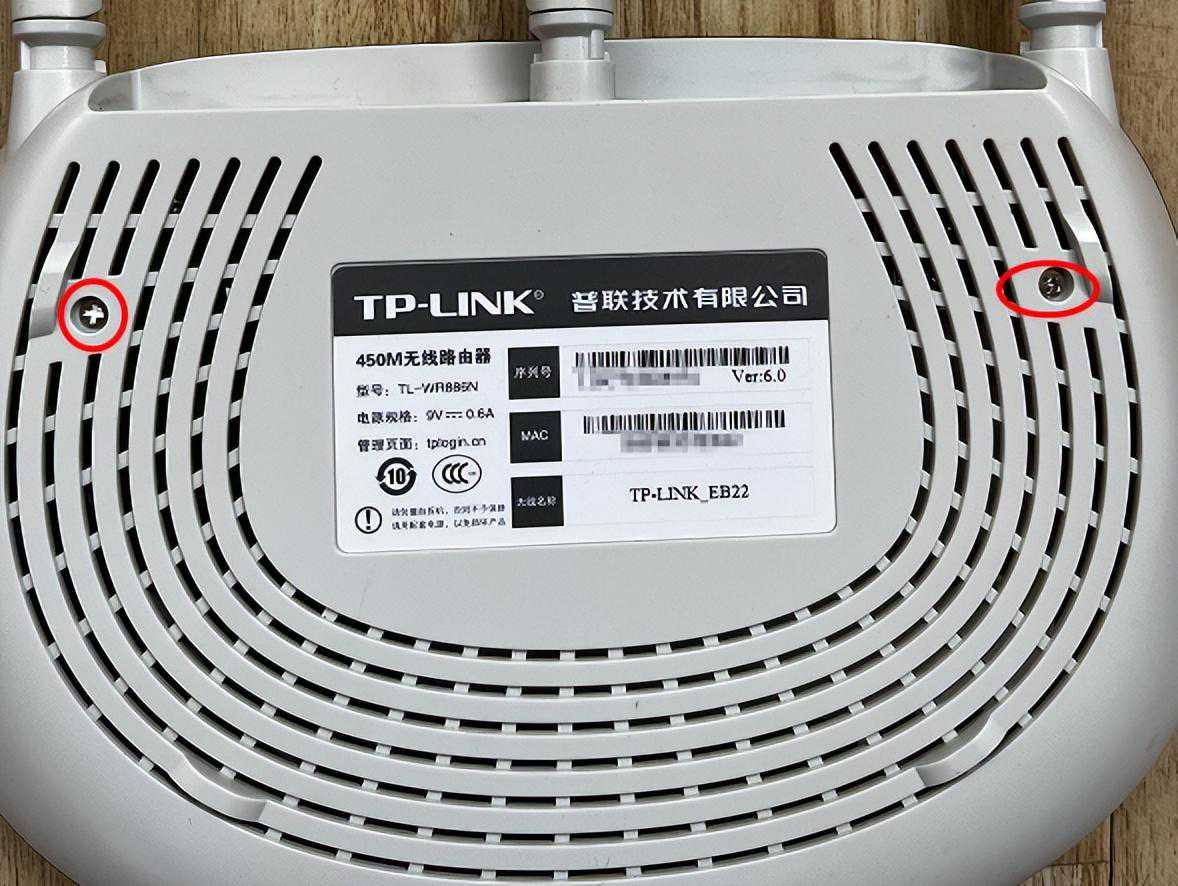

背面有2颗螺丝，使用螺丝刀拆掉背面螺丝

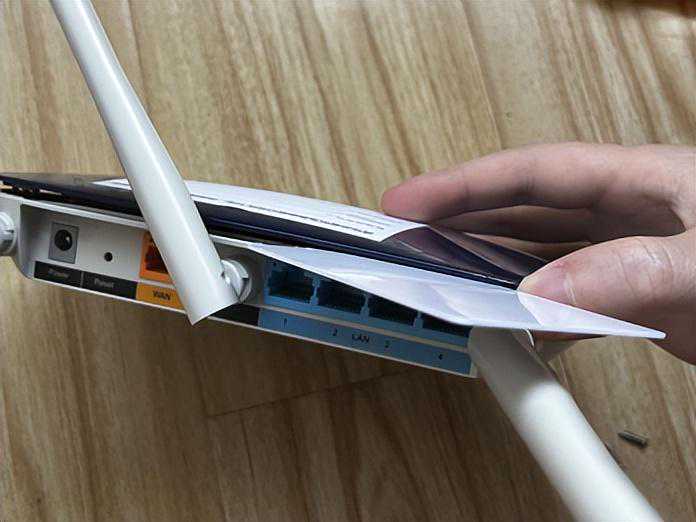

使用硬片划开路由器，若不在乎外观损坏，可以使用暴力拆机。

拆开外壳

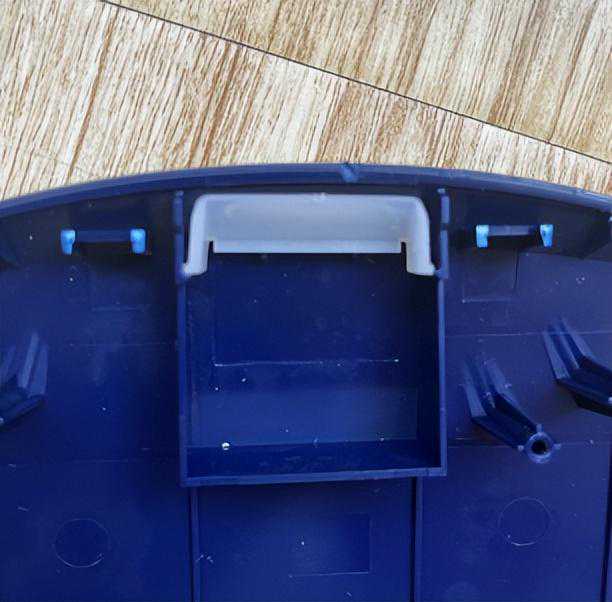

指示灯处柔光片设计

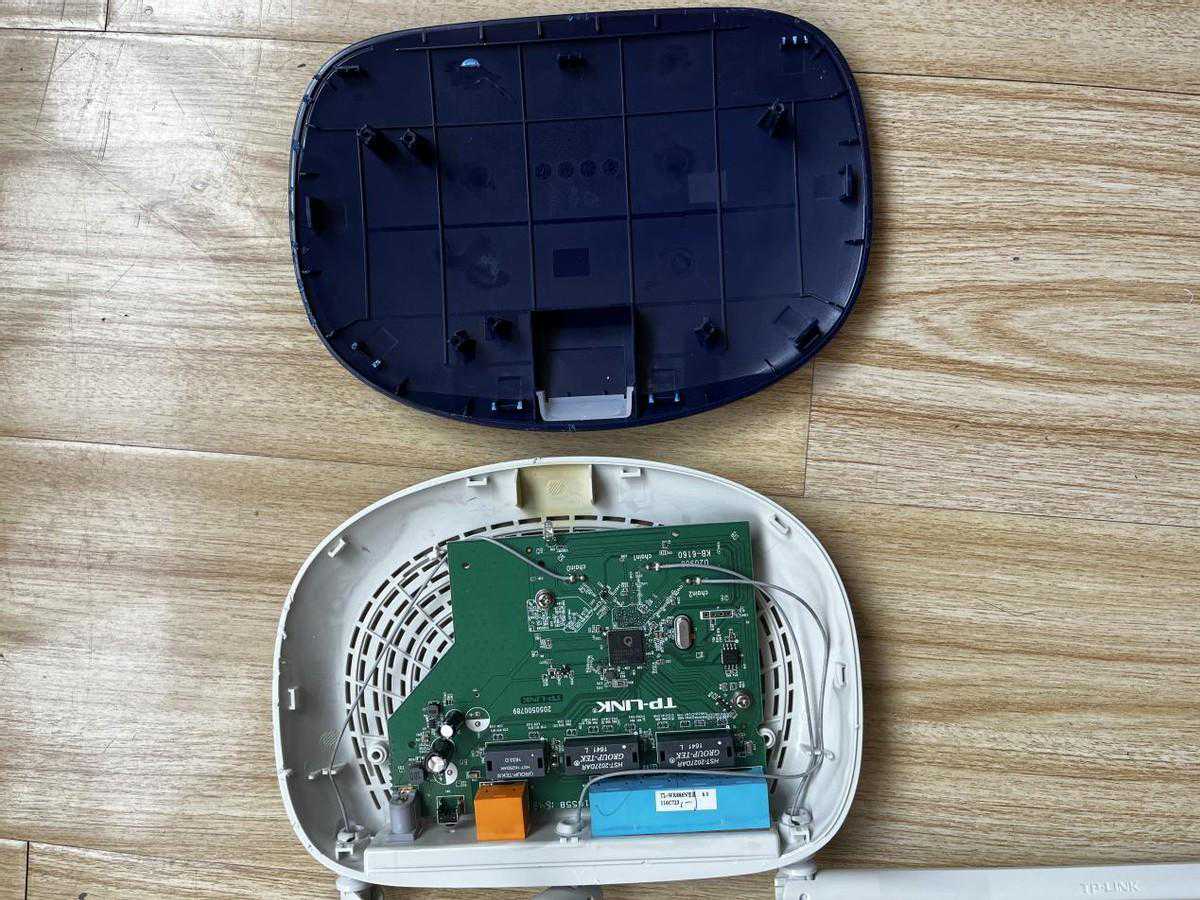

主板

芯片

型号：TP9345-AL3A,厂商：高通，产地：中国台湾，内部集成16M内存

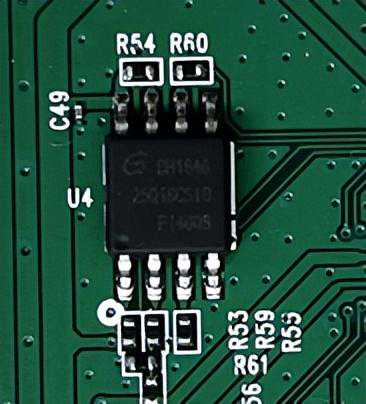

闪存：2M

网络变压器

型号：HST-2027DAR作用：网络变压器把PHY送出来的差分信号用差模耦合的线圈耦合滤波以增强信号，并且通过电磁场的转换耦合到连接网线的另外一端。这样不但使网线和PHY之间没有物理上的连接而换传递了信号，隔断了信号中的直流分量，还可以在不同0V电平的设备中传送数据。网络变压器本身就是设计为耐2KV~3KV的电压的。也起到了防雷保护作用。

晶振

型号：NSK6K。作用：生振荡,晶振有不同的频率,可以使电路工作在稳定的频率范围之内,它是给集成电路的启振器件，提供时钟信号，使各系统保持同步。

散热板

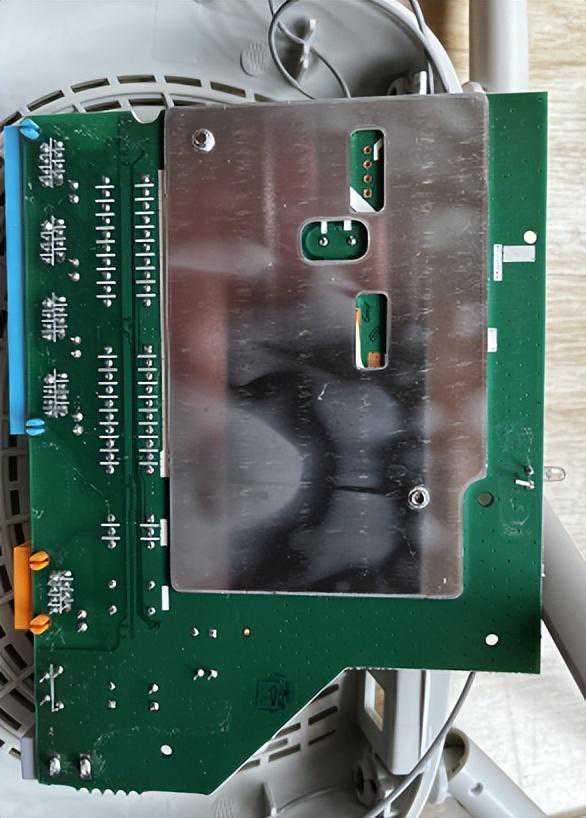

背面有一块很大的散热板
