Startdrive V17新功能介绍(第3部分)

SINAMICSStartdrive调试软件是将西门子驱动器硬件集成到TIAPortal工程框架中的理想工具。借助最新版本的SINAMICSStartdriveV17，扩展了自动化平台上可用的驱动硬件产品组合。

1SINAMICSStartdriveV17新功能概述

SINAMICSStartdrive调试工具是自动化设备调试的关键软件。利用博途平台，驱动器和控制器之间的便捷交互使SIMATIC控制器和SINAMICS驱动器轻松完成运动控制项目的调试。

从V17版本开始，其功能得到了进一步的增强：

在集成了SINAMICSS120多轴系统CU320-2PN之后，从V17开始也支持组态和调试CU320-2DP。

增加了S120的扩展功能，如数据组功能(DDS、MDS、EDS、CDS)、Bode图/测试功能。

SIMATICDriveController的内置SINAMICS可以使用DCC及EPOS功能

UMAC功能，用于博途项目中对于驱动参数的权限设置，可以保护驱动器的参数设置免遭未经授权地更改和读取。

SINAMICSDCC在线工程化及KnowHow保护。

安全激活测试，用于安全验收测试部分，测试控制链及期望的安全响应。

SINAMICSDCC安全验收测试的一部分。

StartdriveV17在与控制器间的无缝操作、灵活性和用户友好性方面将西门子的驱动器提升到了一个新的水平。

本次推文介绍第三部分内容：Openess的新功能及改进的驱动批量调试应用程序。

2Openess

什么是Openess：

使用openess，可以通过自编程序从外部控制TIAPortal的工程。这使得可以更快地执行重复性任务，确保无错误执行，并支持针对客户特定应用程序的工程定制。

功能：

添加驱动装置和组件

设置选定的驱动器参数（离线和在线，读写）

配置报文

下载到设备（无上载）

可用于SINAMICSG系列、基于CU320-2的驱动器（SINAMICSS120、G130G150、S150和MV）和S210

客户受益：

灵活的Startdrive扩展以满足客户特定的要求

集成到于客户定制的自动化工作流程中

跨TIAPortal版本的稳定开放界面

2.1通过Openness访问Startdrive功能概述

TIAPortalOpennessAPI：

启动TIAPortal

打开/保存/关闭项目

添加/删除设备

添加硬件组件

SINAMICSStartdrive功能：

外部对象模型*

物品编号

固件版本

类型名

报文设置

下载

参数访问*

设定值通道

EPOS设置

…

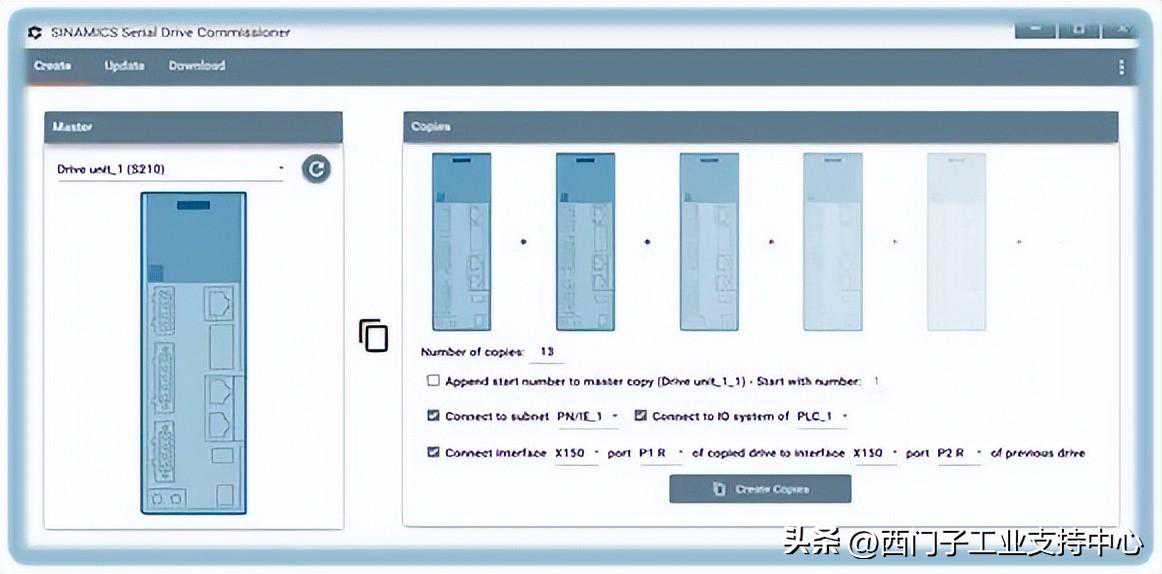

2.2Openness改进的应用程序：SINAMICS系列驱动调试软件(SINAMICSSerialDriveCommissioner）

开放性应用程序SINAMICSSDC（系列驱动调试软件）提供复制、更新和下载多台驱动器的功能。支持Startdrive中SINAMICSG产品系列和SINAMICSS210驱动器的设备。

在调试系列驱动器时，输入相同驱动器参数的非常占用工程师的调试时间，如果多个驱动器具有相同的参数，但每个驱动器必须手动配置、输入参数并下载既容易出错又消耗时间。

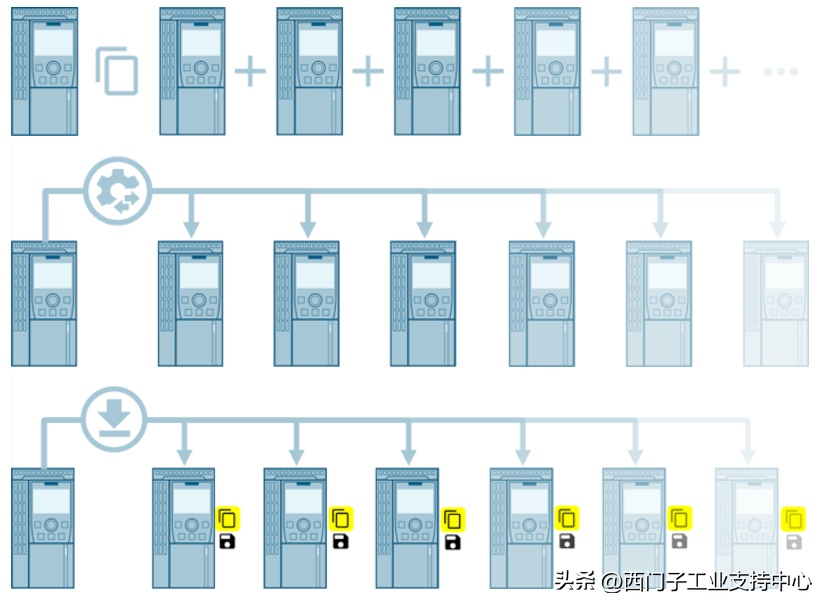

SINAMICSSDC（系列驱动调试软件）应用程序支持在主驱动器（已经完成调试和配置）的帮助下创建任意多个相同驱动器。作为选项，复制的驱动器可以与主驱动器连接到同一IO系统，并且可以执行网络通信端口互连的生成（拓扑结构）。

工具下载地址：

改进的应用程序新增了如下内容：

为IRT拓扑的预先配置分配

保留I/O地址设置或重新定义

下载选定的驱动器，包括Ram2Rom功能和复制安全参数（基本+扩展）

重新启动驱动器并上载到Startdrive

欢迎访问西门子工业支持中心平台「链接」获取更多的信息。
