EPLAN如何画简易2D图
首先：一定要把每个元器件的部件选择好，否则在画2D板布局或者3D布局的时候，导航器中是没有元器件的！另外，部件可以自己画，可以去掉不必要的备注。步骤1：打开：项目数据——设备/部件——2D安装板布局导......

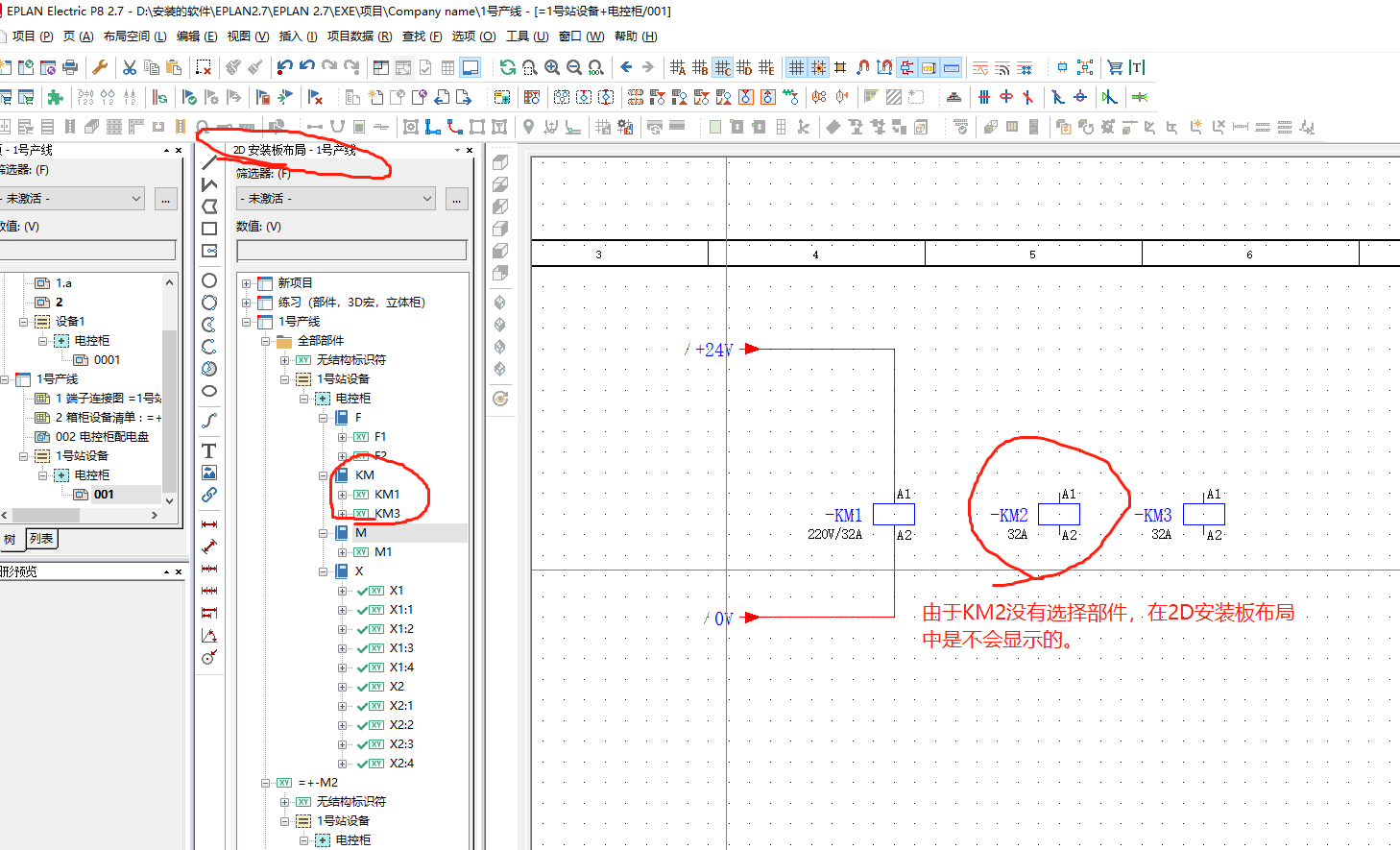

首先：一定要把每个元器件的部件选择好，否则在画2D板布局或者3D布局的时候，导航器中是没有元器件的！
另外，部件可以自己画，可以去掉不必要的备注。
步骤1：打开：项目数据——设备/部件——2D安装板布局导航器

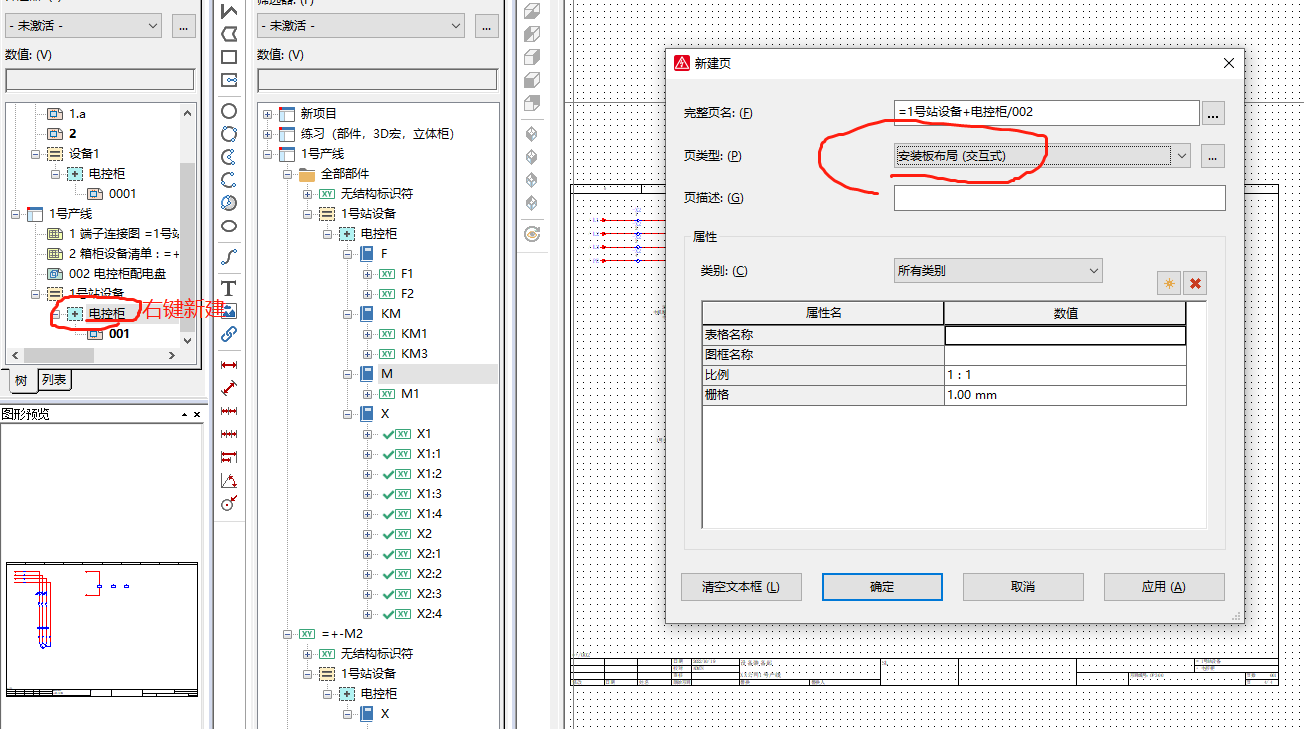

步骤2：右键新建——选择安装板布局（交互式）

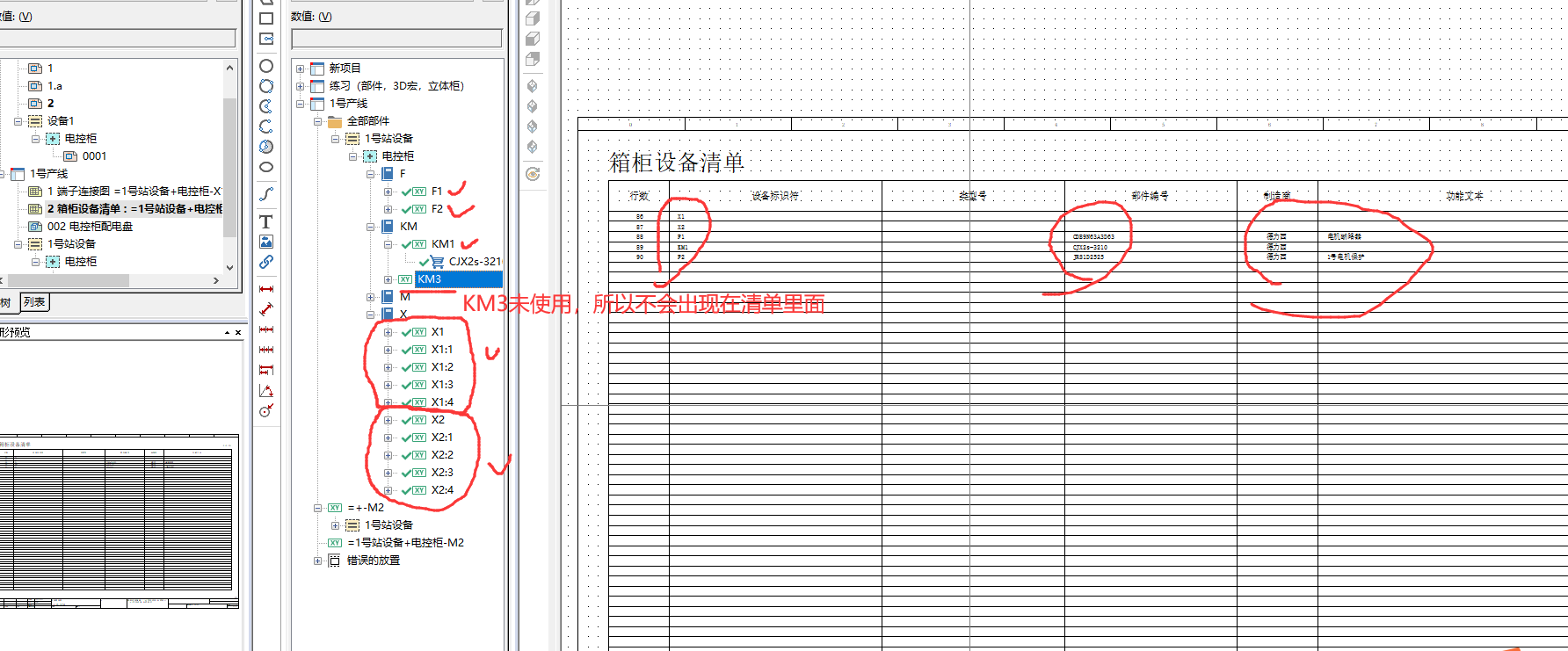

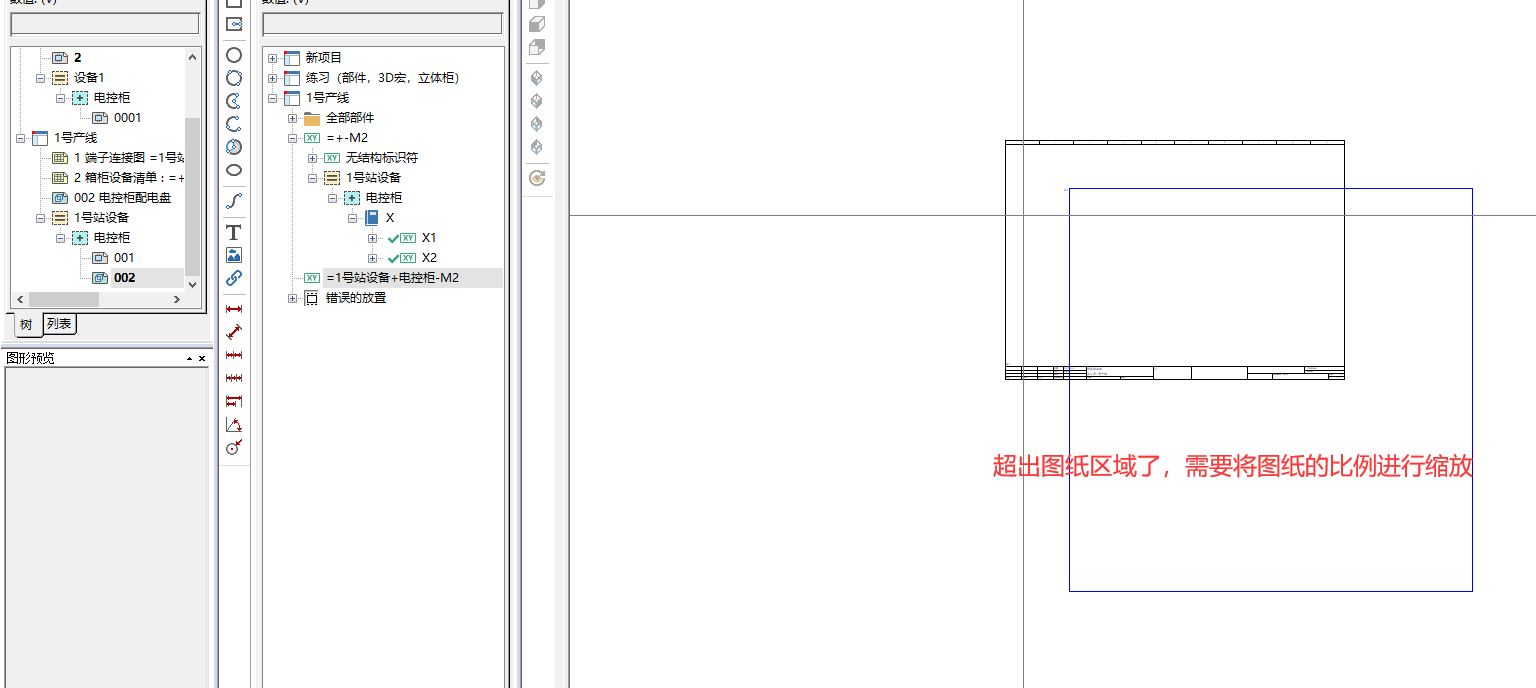

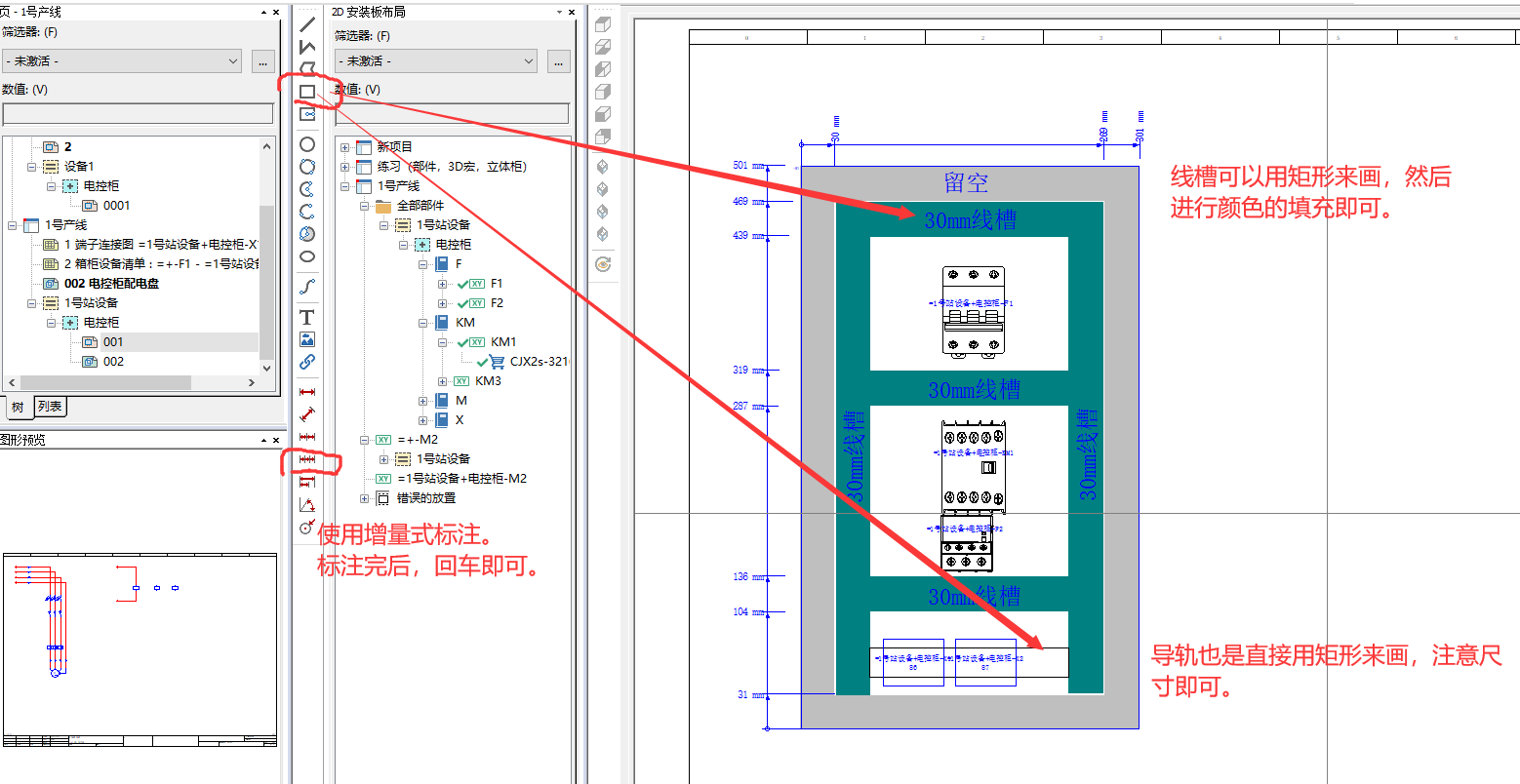

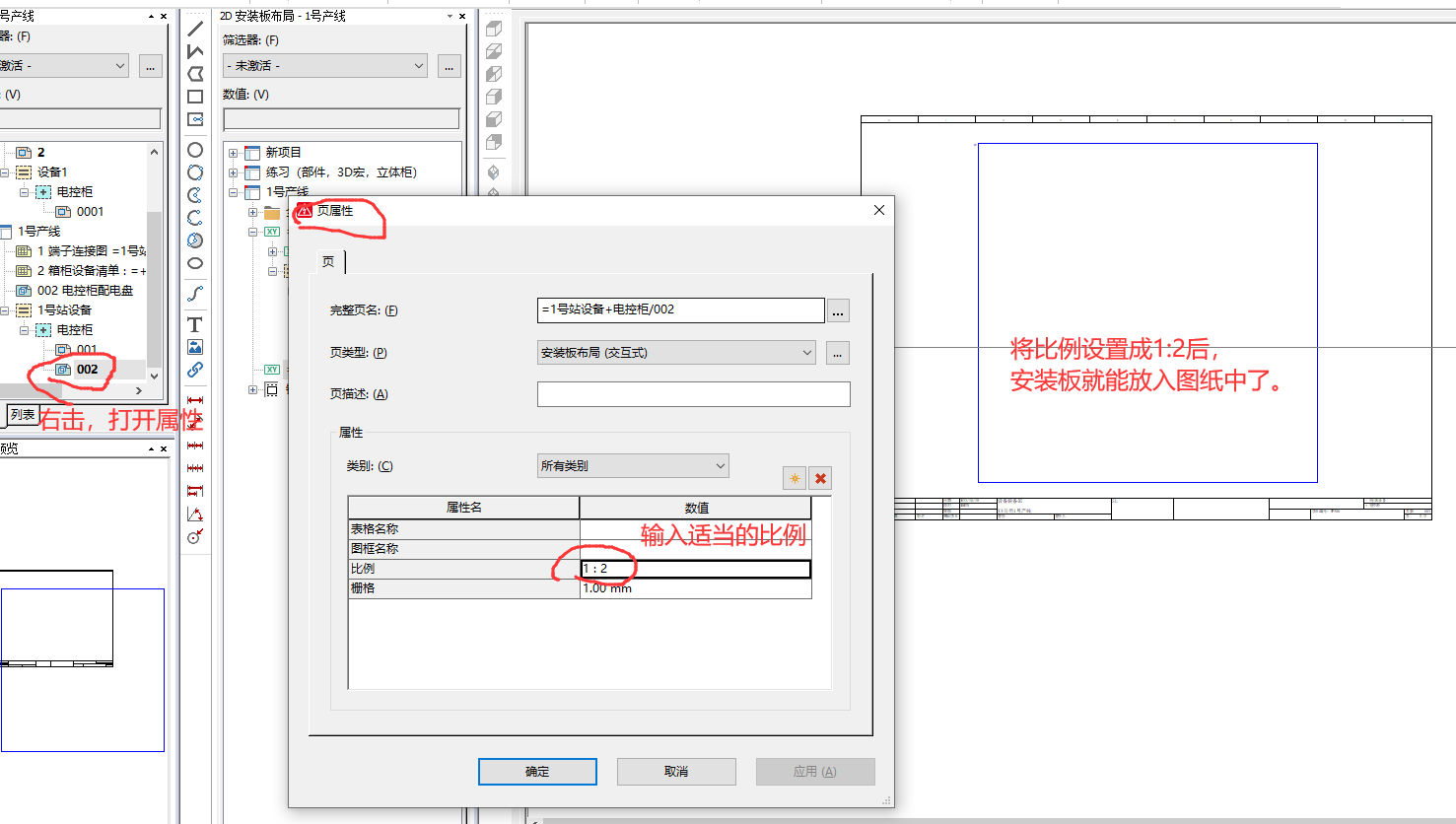

步骤4：然后将2D安装板布局导航器中的元器件，一一拖入到安装板中。并进行尺寸标注。然后生成箱内设备清单。

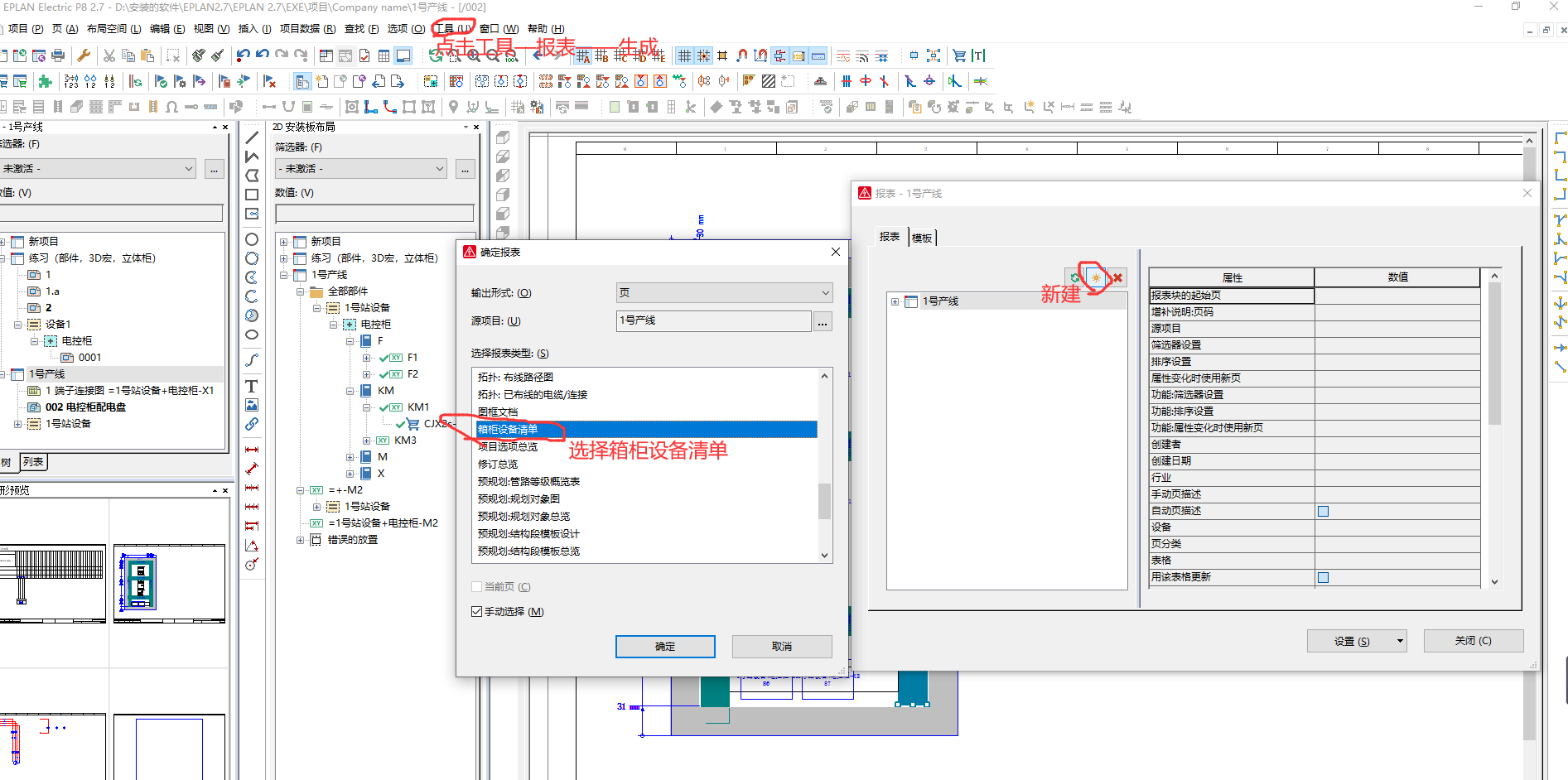

根据提示点下去
总结：画这种简易的2D安装板布局图，目的是为了确定元器件能否合理的在安装板上安装。因为实际的工作中，有时候是没看到实物就开始作图了，只能知道个大概尺寸。所以，为了后续不返工，还是这样简单的绘制一下，看看空间是否够了。
