西门子LOGO!与S7-200的以太网通信二

添加新的连接

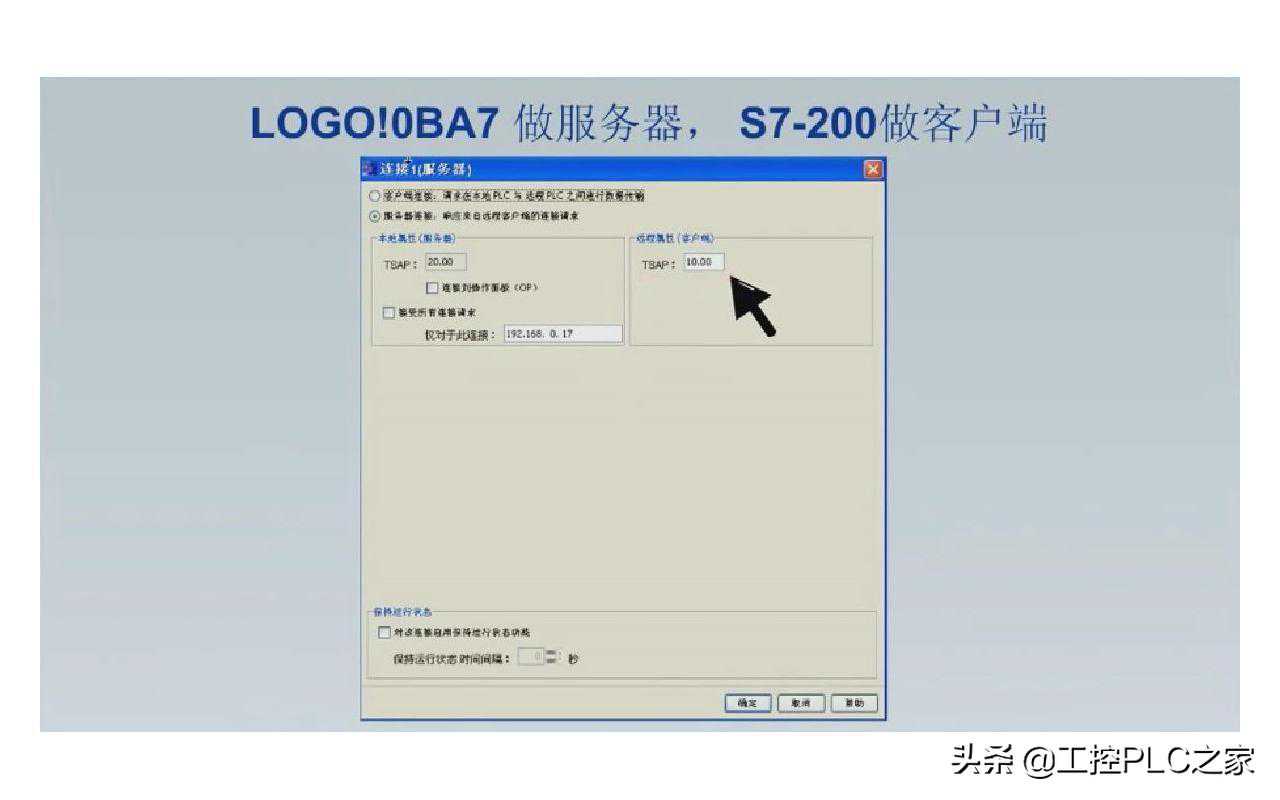

在连接1属性对话框中如下图所示进行设置。选择服务器连接，在本地属性（服务器）的仅对于此连接中输入S7-200的IP地址192.168.0.17，在远程属性（客户端）的TSAP中输入10.00，记下本地属性（服务器）和远程属性（客户端）的两个TSAP值，在后面S7-200的网络设置中要交叉对应。设置完后将网络设置下载到0BA7中。

连接1属性设置

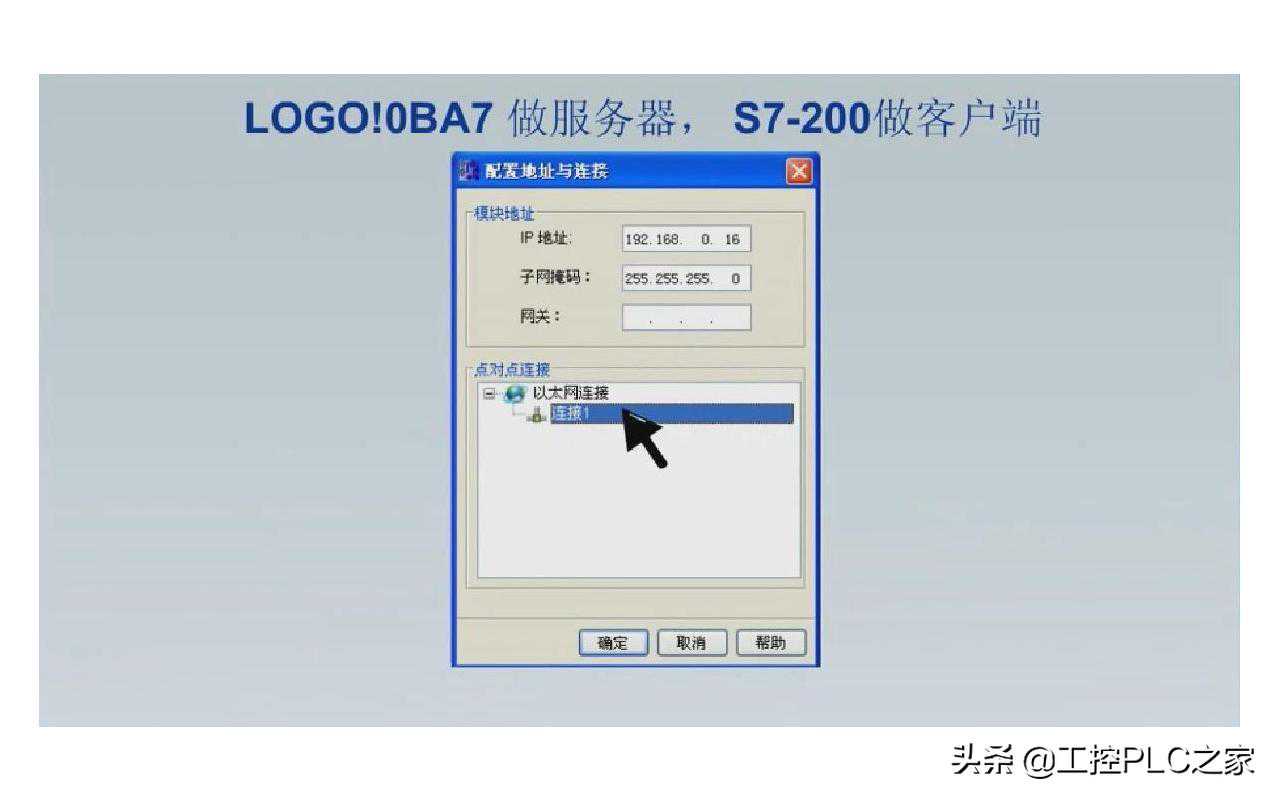

然后我们打开STEP7MicroWIN软件，先设置PG/PC接口。首先仍然是使用S7-200的以太网向导，设置步骤同上篇文章一样，在此不再详细说明，但是要注意在配置连接对话框中要选择此为客户机连接，在远程属性（服务器）中写入，为此连接指定服务器的IP地址处填入LOGO!0BA7的IP地址192.168.0.16。

配置连接

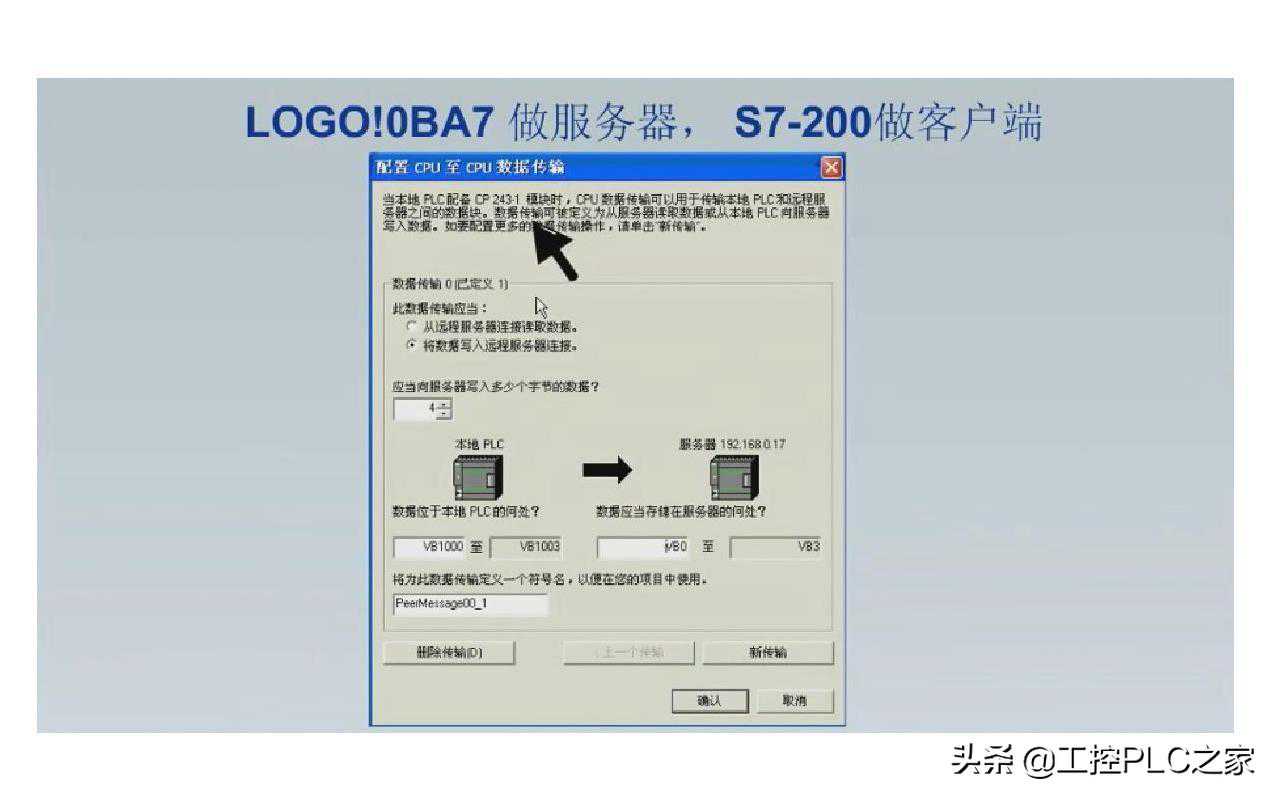

配置数据传输

然后在程序中调用向导生成的程序块并下载程序，LOGO!0BA7做服务器，S7-200做客户端的设置便全部完成。
