三菱PLC软件安装、使用、编程逻辑常见问题汇总，软件安装so easy

1：三菱PLC软件安装序列号

答：570-986818410
804-999559933
998-598638072
952—500209687

2：三菱PLC编程软件GX-DEVELOPER-C安装失败的问题，安装成功之后不能创建新工程、软件打不开、PLC编程软件安装后总显示“工程初始化失败”或安装后找不到快捷方式等问题。

答：安装编程软件的注意事项：
1、如果以前装过三菱软件先要删除旧软件再删掉旧的注册文件

删除方法：
①打开开始→运行→输入REGEDIT点确定打开注册表手动寻找以下键值HKEY_LOCAL_MACHINE\SOFTWARE\MITSUBISHI
②、将MITSUBISHI随意更改名称按F5刷新OK再重装新软件（当然你如果安装了三菱的其他软件，那千万别把其他的删掉了哦）

2、先运行EnvMEL文件中的SETUP程序；

3、最后运行文件夹中的SETUP1（setup)；

5、安装完该软件后才能安装仿真，需要仿真的请向我们索取；

6、安装过程中编程软件和仿真软件尽量选择默认路径（即最好安装在C盘）；

开始程序MELSOFTGXDEVELOPER找到相关的快捷方式；

8、安装可用序列号570-986818410

3：安装了GXDeveloper编程软件和GXSimulator6的仿真软件，确定仿真软件安装成功，但是进行仿真时却提示“梯形图逻辑测试启动失败”，这是什么问题？

答：对于GXSimulator6是中文版的仿真软件，它不支持FX3UPLC这个型号程序的仿真，检查一下是否选择了FX3UPLC这个型号，如果是的话，更改成FX2NPLC或FX1NPLC，则能够进行仿真。如果一定要对FX3UPLC进行仿真，那么需要卸载掉GXSimulator6的仿真软件，再安装GXSimulator7的英文版仿真软件。

4：我安装的是GXSimulator仿真软件是英文的，怎么切换成中文的？

答：三菱的仿真软件的语音是没有办法直接切换过来的，只能卸载掉GXSimulator7英文版的仿真软件，再安装GXSimulator6的中文版仿真软件。

5：在安装GXWORKS2软件时能够安装成功，但是一打开软件，就出现存储器空间或桌面堆栈不足的错误，没有办法启动软件，这应该怎么解决？

答：1、先在控制面板的添加删除程序中，卸载三菱编程软件及仿真软件；

2、再删除注册表，注册表要删除干净；

3、再重新安装软件，安装前退出杀毒软件，并安装到另一个路径；

4、如果还是无法解决问题，建议重装系统。

6：win764位系统在安装GXDeveloper软件的过程中，出现错误提示，说不支持win764位系统，怎么办？

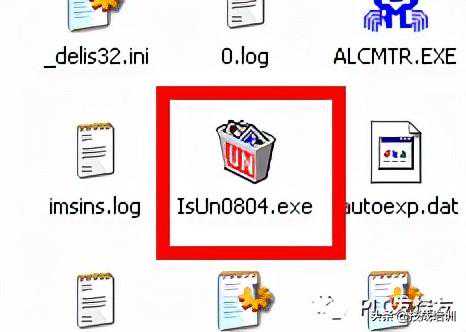

８：在安装三菱编程软件时显示unlnstallshield在使用中.请关闭.请问怎么才能关闭？

答：删除C:\Windows\下或者即可

９：软件安装好了打不开是什么原因？

10：怎么删除注册表？

答：如电脑上的三菱软件有问题需要重新安装；或者安装过新版本的三菱后无法安装旧版本的软件，请按以下流程可以实现重新安装三菱软件：

1.电脑先执行移除GX_WORKS2软件；

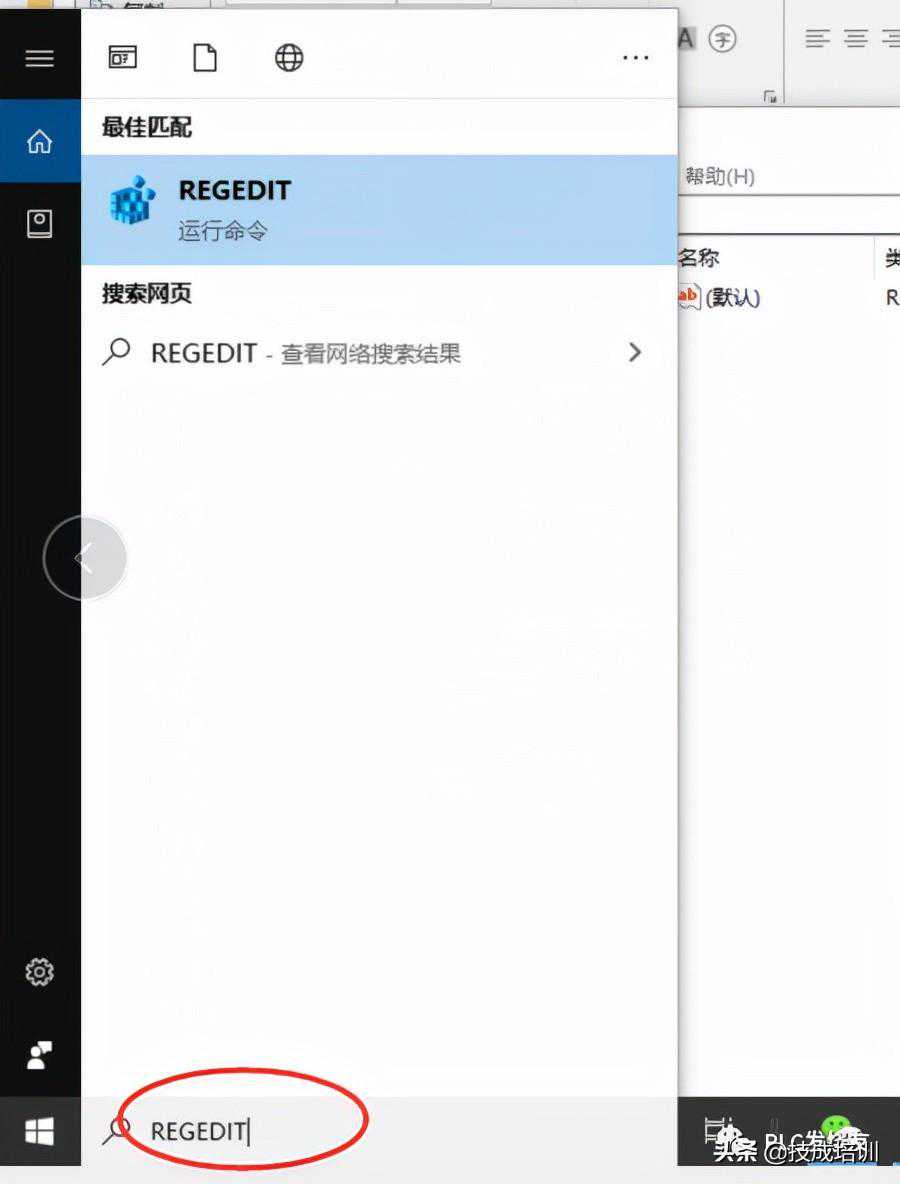

2.选择“执行”输入“REGEDIT”开启登录编程

3.选择“HKEY_CURRENT_USERSoftware

MITSUBISHI,删除MITSUBISHI整个文件夹。

4.选择”HKEY_LOCAL_MACHINE

SoftwareMITSUBISHI,删除MITSUBISHI整个文件夹

5.重新启动电脑

6.选择软件安装目录“如C:\MELSoft\GPPW2..删除MELSOFT整个资料夹

7.删除后，再重新安装新软件就可以了。

11：三菱PLCGXWorks3断电保存的设置与使用？

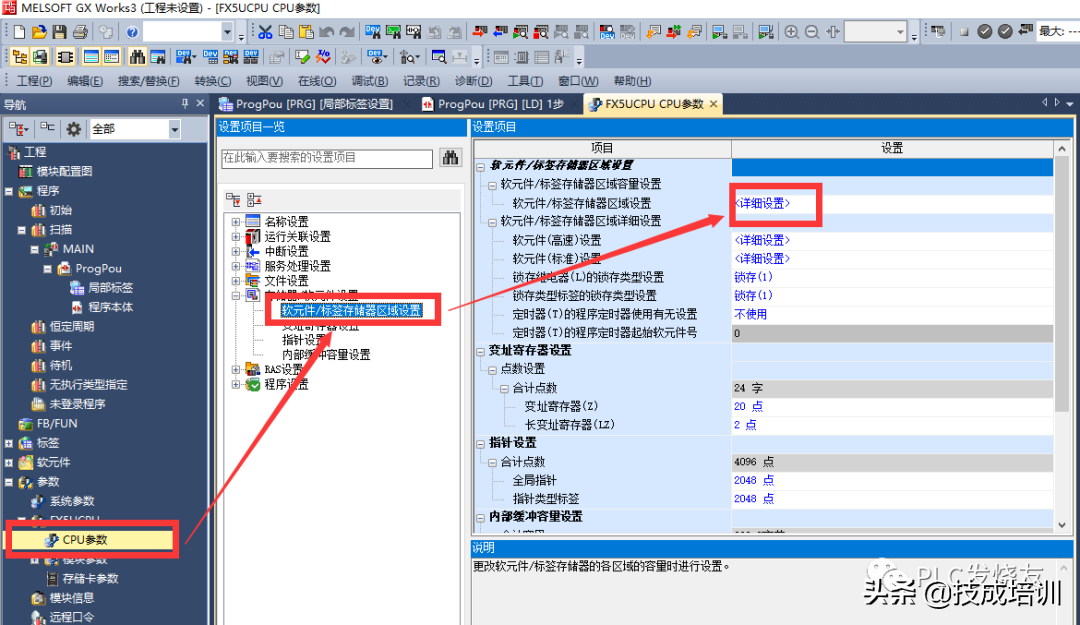

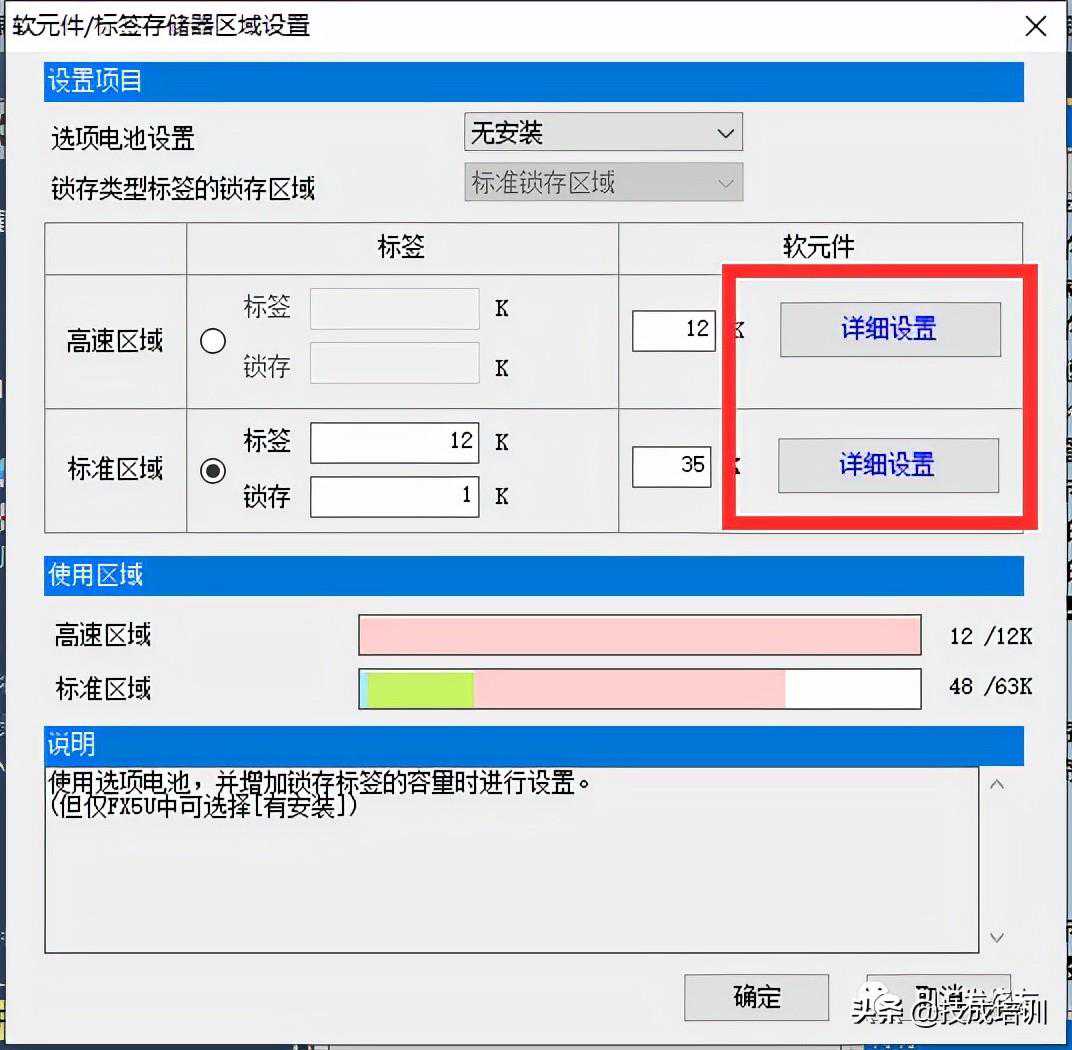

答：第一步：进入CPU参数，选择软元件/标签存储器区域设置。双击详细设置；

第二步：双击详细设置

第三步：双击红色方框区域

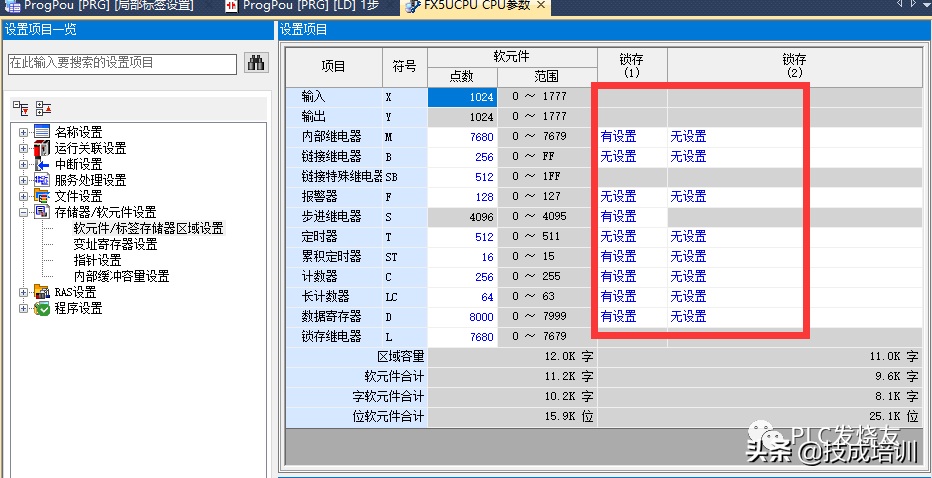

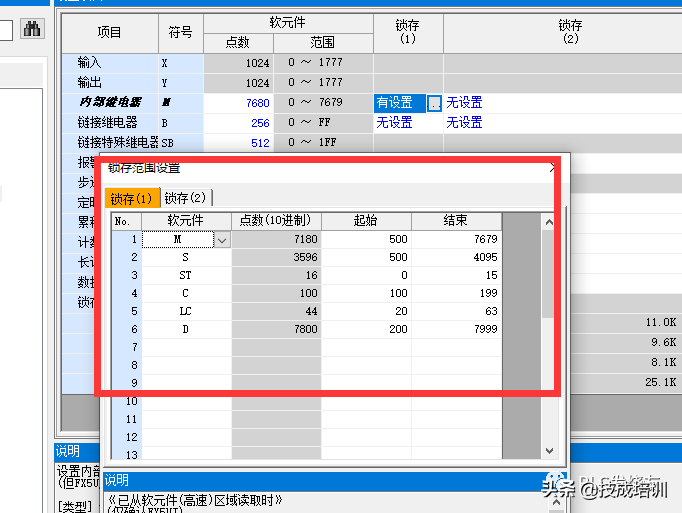

第四步：设置要锁存的软元件。

12：GXWorks３行间声明的颜色怎么改？

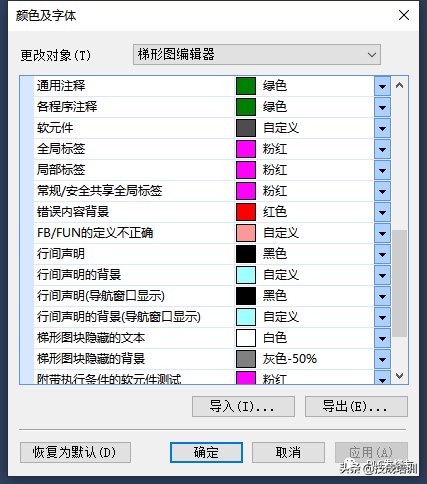

答：第一步：进入颜色与字体

第二步：更改对应的颜色

13：GXWorks３中10ms、100ms的时间继电器的编号怎么区分，多少到多少为10ms；多少到多少为100ms？

答：OUT指令作为100ms定时器，OUTH指令作为10ms定时器，OUTHS指令作为1ms

14：GXWorks３可以建立Q系列的程序吗？

答：可以，不过有个前提条件就是要先安装GXWorks２这样才可以实现操作。

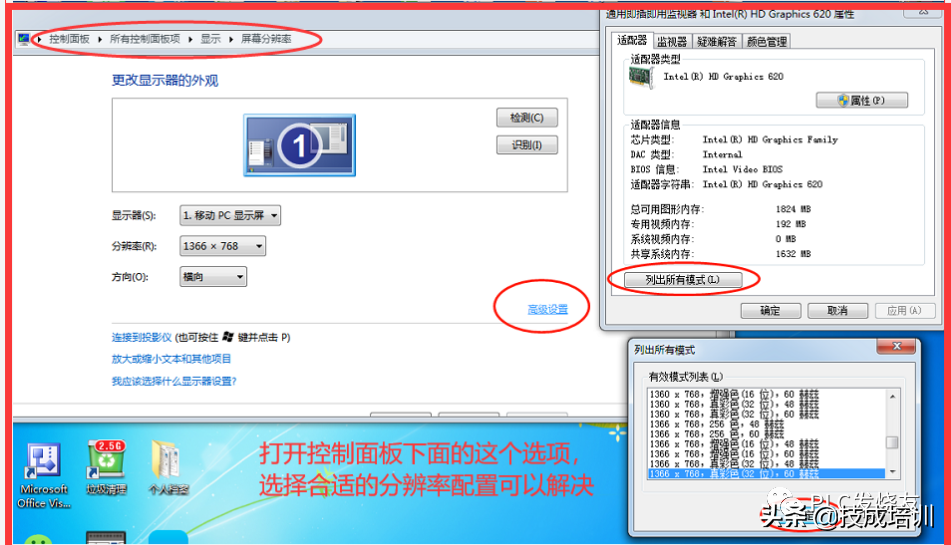

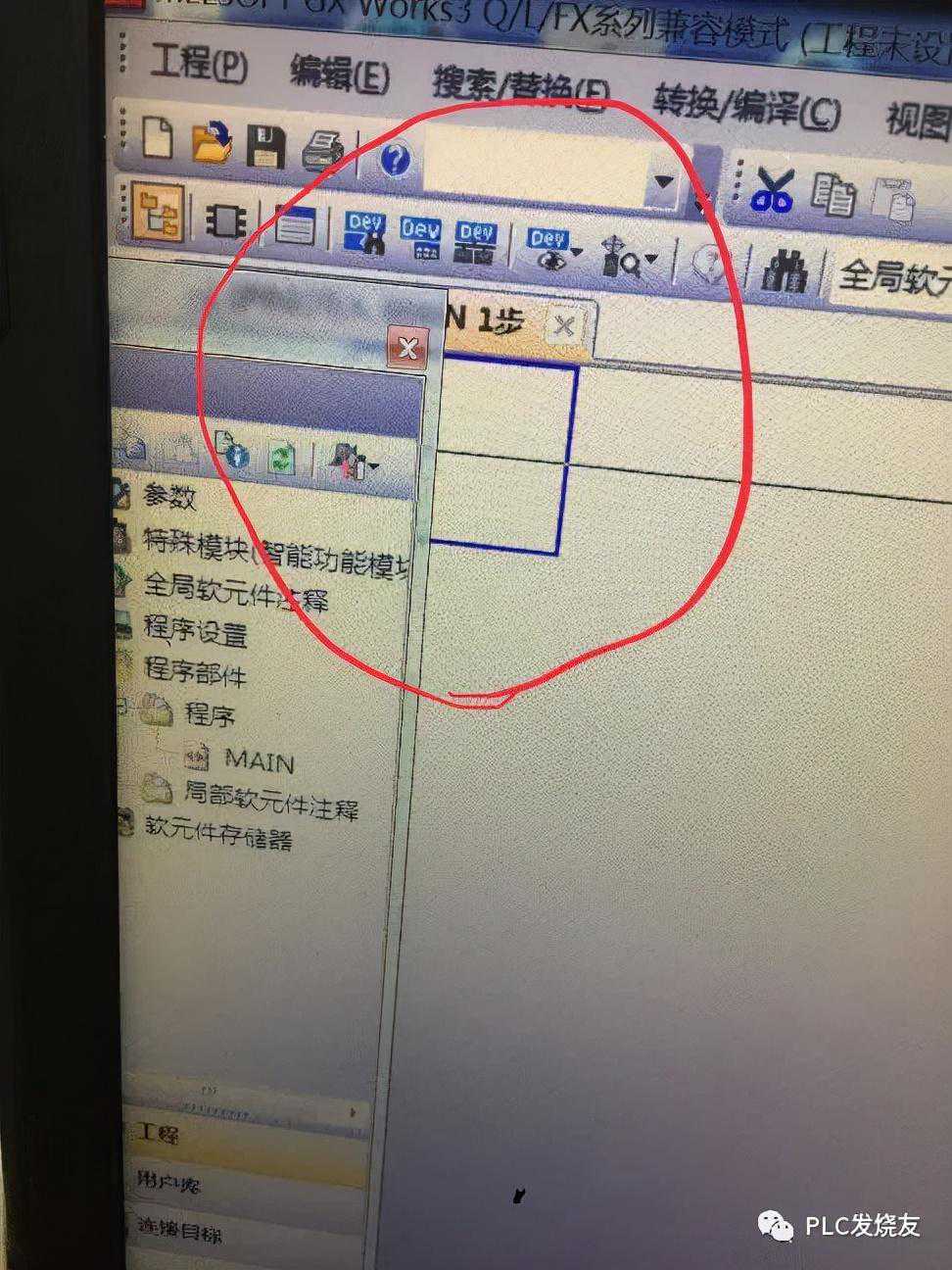

GXWorks３工具栏显示图标不正常

答：更改一下分辨率或者是适配器模式。

15：GXDeveloper怎么切换语句表跟指令表？

答：1、在GXDeveloper软件中新建与你的PLC型号一致的项目

2、使用键盘快捷键ALT+F1切换到指令表输入方式，将你的指令表输入

3、再次使用键盘快捷键ALT+F1切换回梯形图方式，此时，如果你的指令表没有错误的话，你就看到梯形图了。

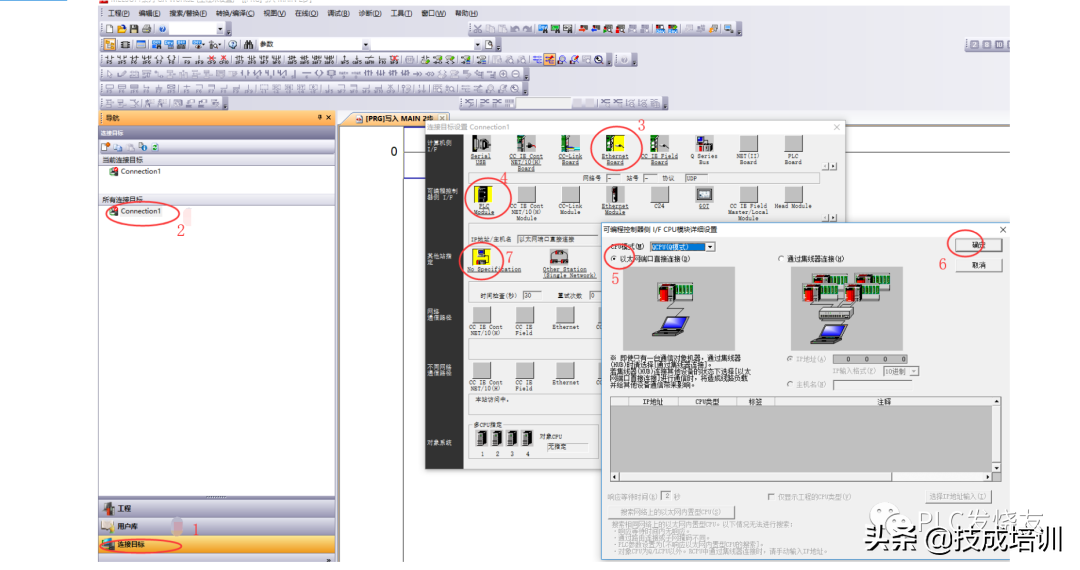

16：GXWorks２Q系列怎么用以太网下载程序？

答：按照如下步骤，操作即可。

17：GXWorks２三菱FX系列常见的特殊继电器有哪些？

答：FX系列常用特殊辅助继电器的编号是M8000~8255共256点
M8000---上电一直ON标志
M8001---上电一直OFF标志
M8002---上电ON一个扫描周期标志
M8003---上电OFF一个扫描周期标志
M8004---PLC出错
M8005---PLC备用电池电量低标志
M8011---1ms时钟脉冲
M8012---100ms时钟脉冲
M8013---1s时钟脉冲
M8014---1min时钟脉冲

18：GXWorks２导航窗口与程序结合在一起了，怎么分开？

答：双击导航栏

19：GXWorks２编程只读不写是什么原因？

答：按F2，进入修改模式。

20：无法读取或写入大于存储卡容量的数据，请确认PLC参数存储容量的设置

答：左边窗口选→参数→PLC参数→默认。再重新写入。

21：定时器的指令怎么写？

答：OUTT０K１００

22：步进指令怎么理解？

答：执行到S522，S522现在为ON。如果使用步进指令，跳转到了S523（假设），此时S522为OFF，不需要rset指令复位；如果就停留在S522，此时又希望跳出这个步骤时，就需要rset指令复位。

23：位组合元件怎么理解？

答：三菱系列的PLC可以用位元件以位元件组的形式接受或发送二进制数据，1个位元件组由4个连续位元件组成，书写形式是KnX**、KnY**、KnM**等，
比如K1X000就表示起始位置为X000的1个位元件组，包含从X003~X000之间的4个位元件。
比如K2Y10就表示起始位置为Y10的2个位元件组，包含从Y17~Y10之间的8个位元件。

K3以此类推

24：如果一个y点输出时没有用置位指令，那么能不能用复位指令复位这个y点？

答：可以，但是如果outY0跟rstY0同时导通时，以rstY0优先。

25：定时器是不是没有自锁功能？需要加置位指令吗？

用这种方式实现自锁会好点。定时器定时到位后输出，如果前面的能流断了，定时器就断了。所以定时器本身是不带自锁功能的。

26：ADD指令不理解

答：加法指令ADDD0D1D1功能是把（D0）+（D1）的值又送到D1中去。

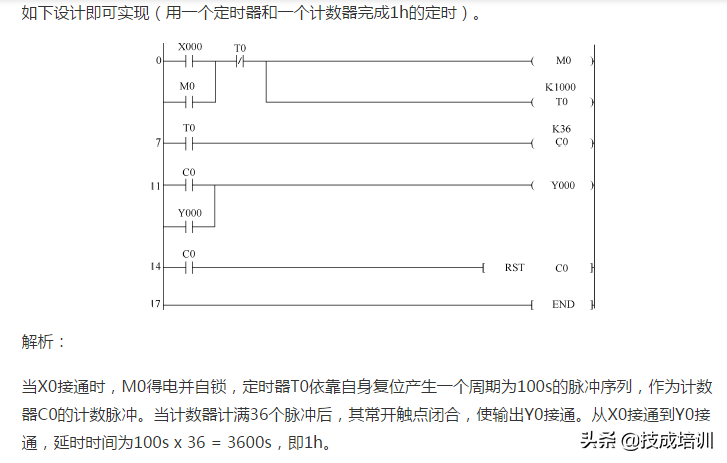

27：定时器一个小时怎么表示呀?

答：

28：CC-LINK总共可以扩展多少个站点？

答：最多６４个站点：其中本地站对多２６台、远程IO站最多６４台，远程设备站最多４２台，智能设备站最多２６台。

主站·································控制数据链接系统的站。

远程I/O站······················仅处理以位为单位的数据的远程站。

远程设备站·····················仅处理以位为单位和以字为单位的数据的远程站。

本地站·····························有一个PLCCPU并且有能力和主站以及其它本地站通信的站。

智能设备站·····················可以执行瞬时传送的站。

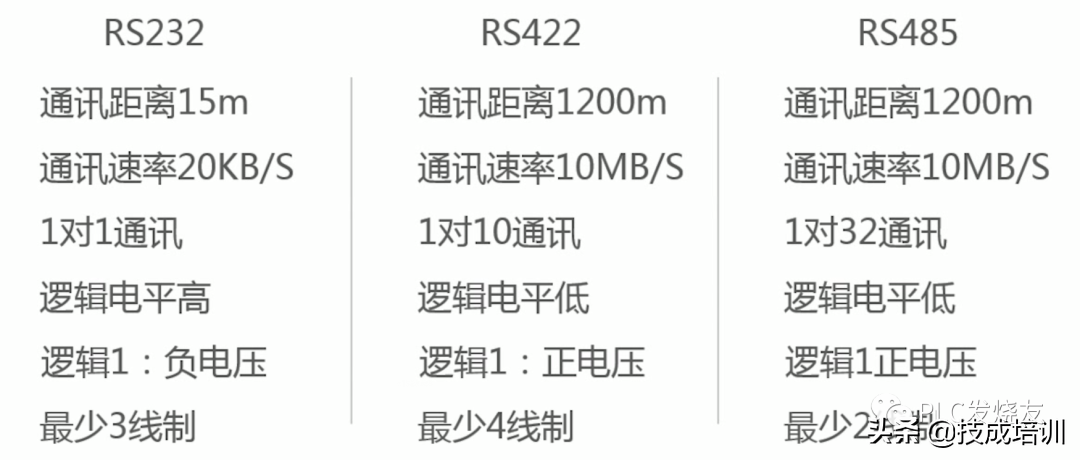

29：RS２３２、RS４２２跟RS４８５之间的区别？

答：

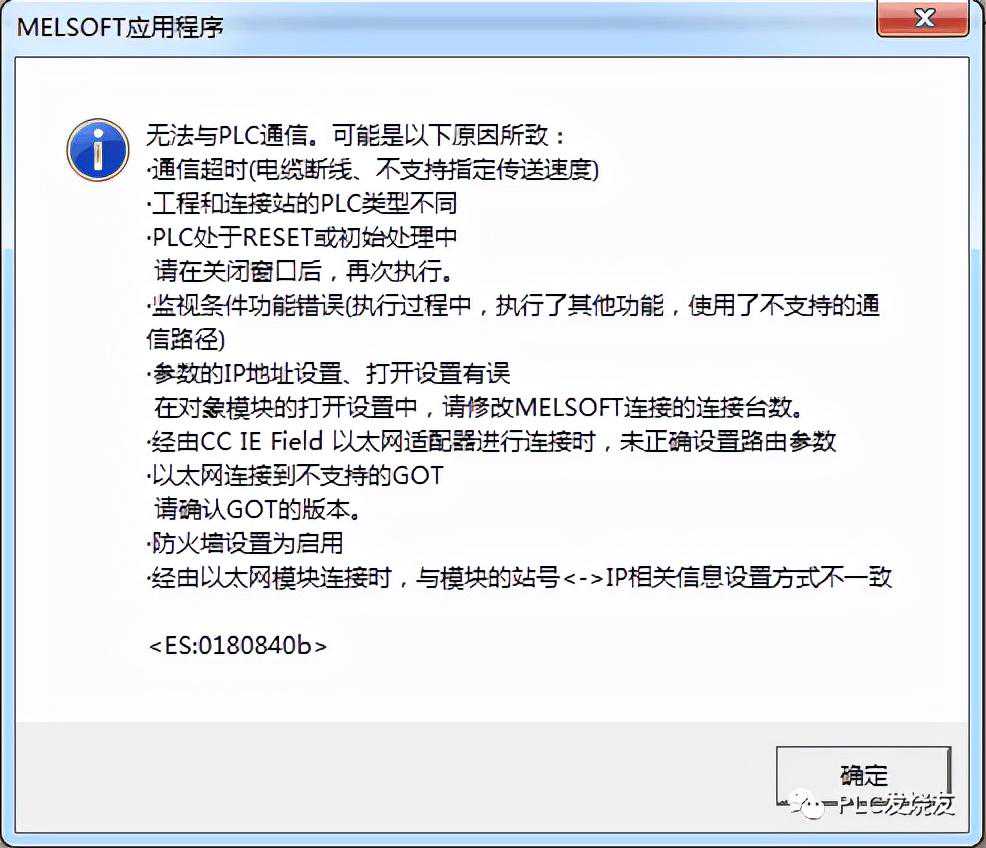

30：通讯时遇到这个问题怎么处理？

答：遇到以上情况可以这样处理：

把波特率降低试试，不行就拔插一下通讯线，有可能是线没插好，也有可能plc或者电脑通讯口松动了，也可能线的质量不行，换一根线。这些都一一去排除下。
