1本例功能介绍

在本例中将介绍S7-300C中集成的计数功能及作业功能。

2示例系统的体系结构

图1本例中选用一个S7-300CPU314C-2DP,并插入MMC卡

3本例所用的设备

3．1所用软件

3．2所用硬件

1、一个S7-300CPU314C-2DP

2、带有CP5611的FieldPG710

3、512KMMC卡

4组态高速计数器参数

打开STEP7，新建一个项目，名称为counter（图2），在项目中插入一个S7-300站（图3）。打开硬件组态，依次插入机架和CPU314C-2DP，双击子槽2.4“Count”进入组态画面（图4）。

图2新建项目

图3插入S7-300站

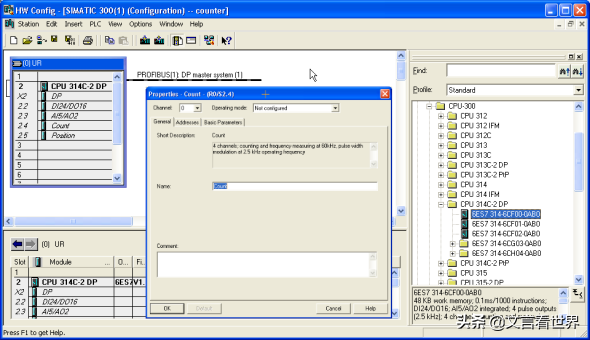

图4插入CPU314C-2DP后双击“Count”打开组态画面

4.1操作模式

S7-300C集成高速计数器功能,以314C为例,集成4路完全独立60kHz的高速计数器。计数模式可分为：

1、连续计数--计到上限时跳到下限从新开始。

2、一次计数--计到上限时跳到下限等待新的触发。

3、周期计数--从装载值开始计数,到可设置上限时跳到装载值从新计数。

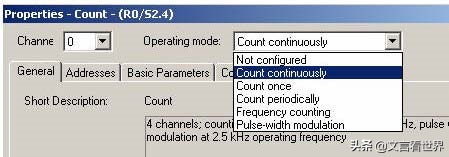

图5操作模式

4.2控制参数的设置

1、主计数方向可分上/下计数

2、门功能--只有在门打开时计数值才有效

1)取消计数--门再次打开时计数值清零

2)停止计数--门再次打开时计数从上次计数值开始计数

3、开始/停止值--周期计数时上限值

4、比较值--用于产生中断

5、滞后值—可防止临界时产生的扰动

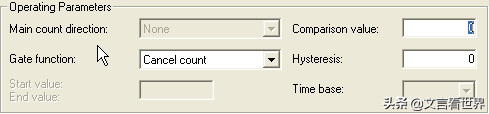

图6操作参数

4.3输入/输出的设置

1、输入--1)脉冲信号,2)硬件门,3)计数方向,硬件门可使计数值更加精确

2、输出--1)设置比较器用于触发快速输出2)可设置输出点脉冲时间

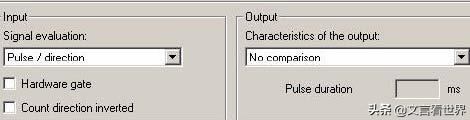

图7输入输出设置

4.4中断设置

产生中断调用OB40(必须在basicparameters选择中断或诊断+中断)。

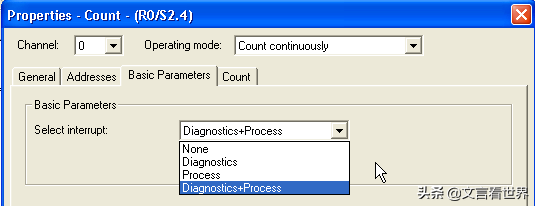

图8基本参数选择中断

中断可选择：

1、硬件门开中断2、硬件门关中断3、接近比较值中断4、超上限中断5、超下限中断。

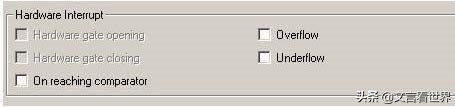

图9硬件中断

5接线

示例使用的是通道0，参考下面的针脚定义接线。

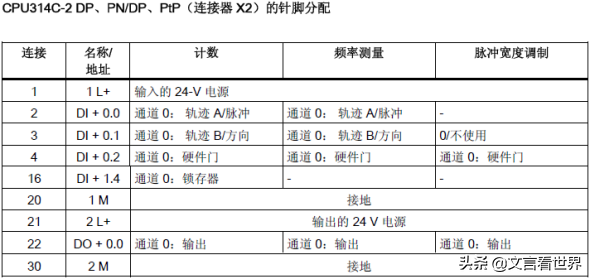

图10针脚分配

DI+1.4为锁存触发点，D0+0.0为比较输出。

6编程

在编程界面左侧的库文件中找到系统函数块SFB47，并在OB1中调用。

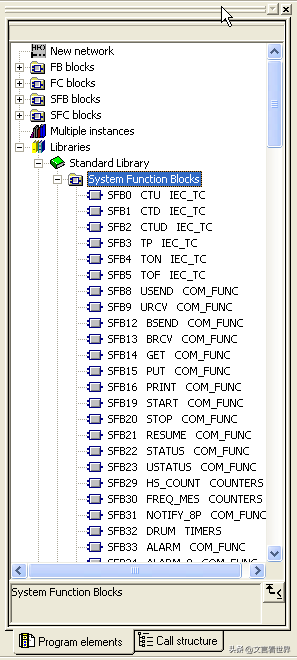

图11功能块所在位置

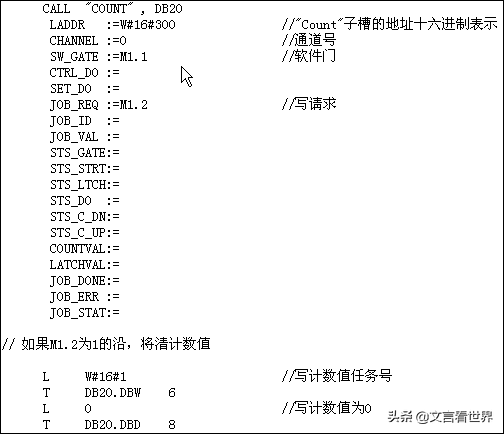

图12程序

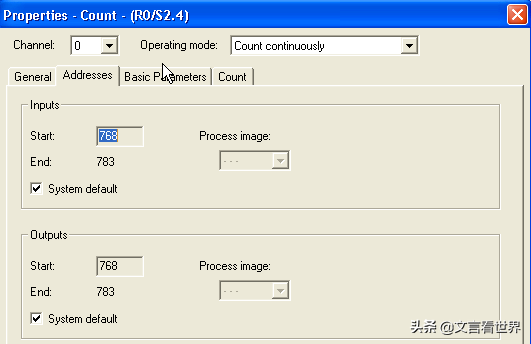

图13"Count"子槽的地址

计数值可在背景数据块中读出，如果锁存触发，中的值将存在中。

清计数器值有两种方法：

1：在参数设置中“Gatefunction”选“Cancelcount”软件门为0，再为1时，中值将清零，

2：利用写“Job”的方式

在上例中，写计数值的任务号为1，装载于中，把需要写的值写于中，的上升沿即可。
