SFC编程在TOYOPUC中应用的实例详解

一、SFC编程用语

SFC（SequencialFunctionChart）是通过使用多种图表对象，对生产过程中一系列工程简单地表现出来，类似流程图。历来LD、ST等编程方式不容易分析和判断“设备的各个部件的动作进展状况”，流程图是一种使动作进度成为可视化的工具。但传统的SFC编程思路和架构一般不考虑：自动运转中出现故障重启的处理方式、在主SFC进程中调用子SFC（类似功能块，数量允许的情况下在主SFC进程中随处可以调用同一子SFC）、稍微复杂的SFC程序里如何考虑步骤的重复转移（类似跳转功能）。本文以TOYOPUC（丰田工机）的PC10G系列PLC的实际案例介绍下如何考虑这三个方向。TOYOPUC主要的SFC用语如下图：

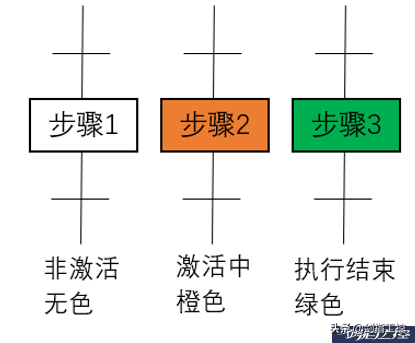

激活状态：可以执行动作的状态；非激活状态：不可以执行动作的状态。在SFC中，步骤是一种执行单位，某一步骤成为非激活状态时动作也随即全部同时结束。在编程软件监控SFC程序或触摸屏监视SFC程序时，不同状态有不同的颜色指示，如下图。

二、TOYOPUC的SFC编程软件和注意点

PC10G是TOYOPUC中大型PLC，使用PCwin编程软件。PCwin可以建立子程序、导入FB库、建立SFC动作流程、导入IO图纸、多语言切换等功能。

SFC程序是以步骤为单位进行执行，软件上要能做到进行到某一步骤时，由于报警等突然退出自动运转。恢复自动运转后，SFC程序能继续执行之前中断的步骤。PCwin在SFC编程上，需要用的2个FB块，FB14和FB15，这2个块是一定要使用的。如下图，FB14是用于PLC上电第1扫描ON时，将SFC输出信号领域全部清零；

FB15是用于控制哪个SFC进程可以运行。如下图，PLC运行时，SFC进程1是一直在运行。当M2C1=1时，SFC进程10才能运行，而进程10不运行时FB也会将对应的SFC输出领域全部清零。

三、TOYOPUC的SFC编程实际案例基本介绍

以汽车厂总装车间的座椅输送线为例，我们介绍下实际应用案例（座椅输送线简称SE）。座椅生产厂家用卡车将座椅运到总装车间的SE设备入口，SE设备负责接收卡车上的座椅（一卡车一般是20套座椅），然后将座椅输送到车间的汽车座椅安装工位。汽车厂的大部分输送系统都在循环输送某类工件，我们先了解下SE循环输送工件：座椅托盘，如下图。

我们以SE设备中的一台升降机（编号DL2）来详细介绍SFC编程的思路。如下图是DL2的平面布局，DL2双侧带CV滚筒输送机。DL2在下降位（地面）时CV7搬入CV6里带座椅的托盘，CV8搬出空托盘至CV24内；DL2在上升位（二楼平台）时CV7搬出带座椅的托盘至CV9内，CV8搬入CV23里的空托盘；TU06和TU07的作用是DL2在上升位时，机械气缸锁定住DL2，防止DL2抱闸等故障突然下坠。

下图是现场照片

先以初始状态、单动作模式来分析下DL2的主要动作模式：托盘从CV7搬出至CV9（简称CV7搬出）、托盘从CV6搬出至CV7（简称CV7搬入）、托盘从CV8搬出至CV24（简称CV8搬出）、托盘从CV23搬出至CV8（简称CV8搬入）；

DL2上升/下降、ST打开/关闭等都是准备/收尾步骤，最主要的步骤是运转电机进行搬入/搬出。我们以主要步骤来定义6种动作模式

四、升降机DL2的SFC编程

通过以上的基本介绍，6种动作模式是有重复的步骤。例如模式1，要执行DL2上升步骤；模式3，要执行DL2上升步骤；根据动作分析，建立6个子SFC：

这6个子SFC，在DL2的SFC进程中，可以认为就是一个基本单元：步骤。根据6种动作模式的准备步骤，在DL2的SFC的初始步往下的流程定义了4个主要选择分支：

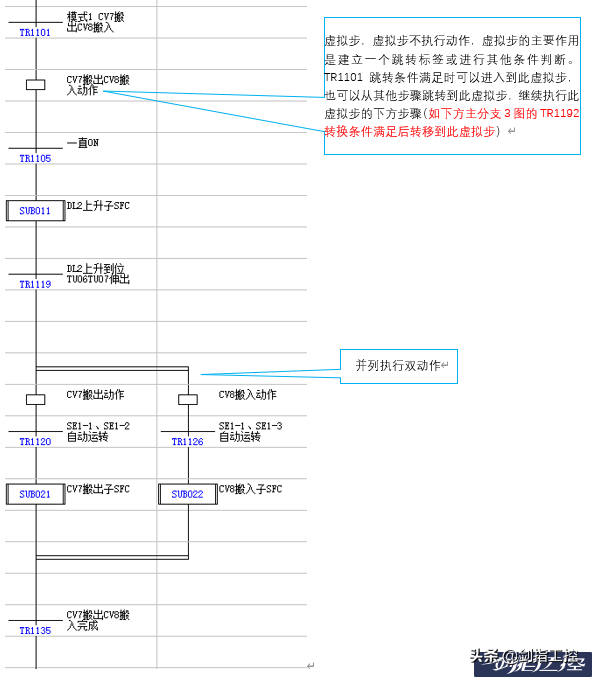

主分支1的流程如下图，转换条件TR1135满足后，又回到DL2初始步。

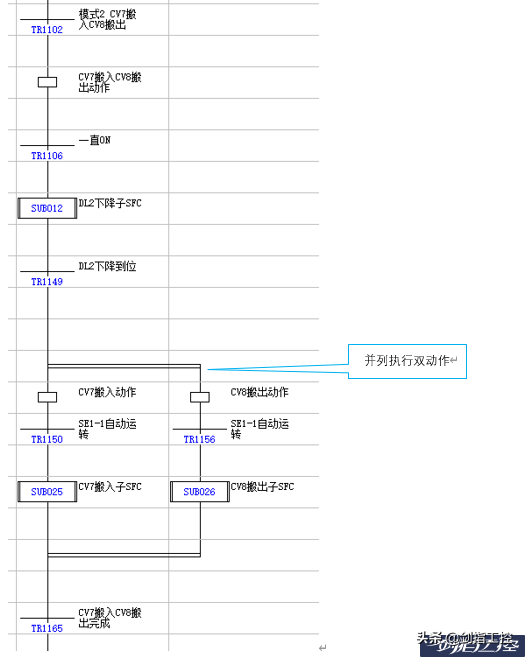

主分支2的流程如下图，转换条件TR1165满足后，又回到DL2初始步。

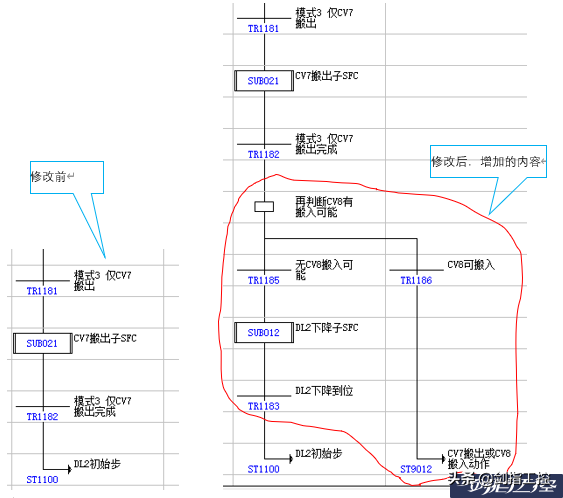

主分支3的流程如下图。

主分支4的流程如下图。

五、执行SFC程序中突然退出自动运转，恢复自动运转后，如何回到之前的步骤

以主要分支3为例，SFC执行到SUB021（CV7搬出子SFC）时，由于报警等原因，DL2退出自动运转。

恢复自动运转后，DL2的SFC程序入口是从DL2的初始步ST1100进入。

方式1是以主要动作步骤来定义4个记忆，如下图

K型数据地址是断电保持型，SUB021（CV7搬出子SFC）开始执行时K112（CV7搬出中记忆）置位=1；除人为复位外，只有SUB021执行完成后K112才会复位=0；通过K112的记忆，去构造相关条件，就可以实现恢复自动运转后，DL2的SFC程序要恢复到SUB021这个步骤的相关转换条件可以满足。方式2是在要相关的动作步骤增加判断，如已经完成这个动作就可以跳转到下个步骤。以DL2上升子SFC（SUB011）为例，如下图：

六、相关总结

七、末

JTEKT（捷太格特）是日本丰田和光洋等公司合作创办的企业，主要生产汽车轴承、转向系统、机床等。TOYOPUC（国内简称丰田工机）是JTEKT的机电一体化的控制器系列品牌（官方网址：）。有TOYOPUC小型、中型、大型、安全PLC、远程模块、通信模块、触摸屏、运动控制器等产品。相关通信协议有FL-远程、FL-net、以太网等。国内基本只有一汽丰田和广汽丰田的工厂在使用TOYOPUC控制器产品，而且由于价格较昂贵，对比其他日本品牌如三菱、欧姆龙等，没那么让大家熟悉。可能大家刚开始接触TOYOPUCPLC时，会感觉不太习惯，但慢慢的会发现其产品的使用理念和丰田公司精细化管理的理念很相似。特别注重安全、解决故障的效率、程序功能上的统一性。

本文参考资料《TOYOPUCSFC使用说明书：程序设计篇》本文部分照片、资料出自相关设备厂商，纯为学习、交流之用，如有侵权麻烦联系删除，谢谢！
