S7-300 与SMART200的S7通信

S7300目前已停产，但一些旧项目还用到。刚好有个项目需要改造，对于旧设备改造，我们尽量不想过多的修改原来的程序，于是我增加了一个SMART200用于控制新增的改造机构，SMART200与S7-300之间用S7协议通信，也样比较简单也不用改原来的一些通信内容。

注意，跃然SMART200可以作为主动连接端，但在与S7-300中作S7通信时只能做被动连接。S7-300为主动，SMART200不能为主动。PUT/GET程序做在S7-300中，SMART200i用做任何编程

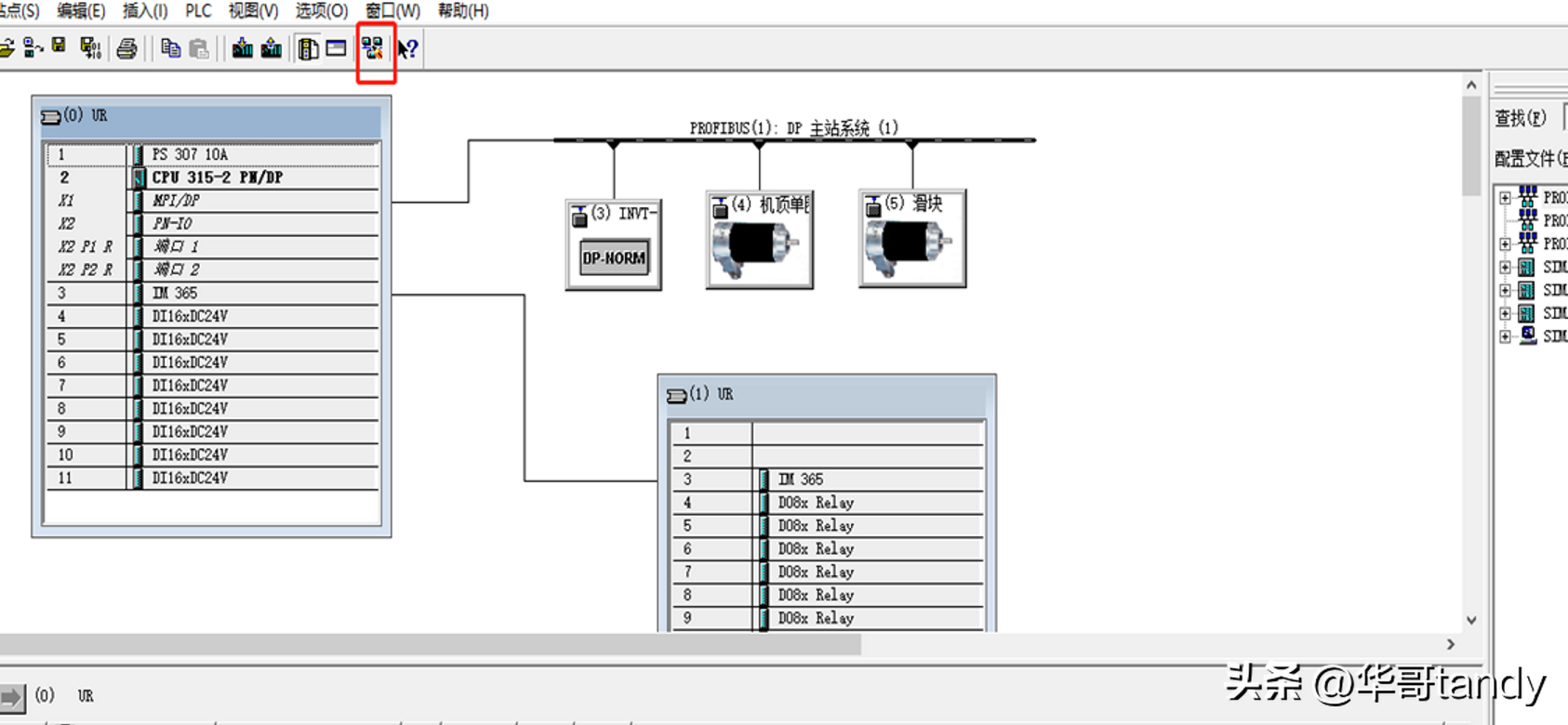

1，在S7-300硬件中组态以太网通信。

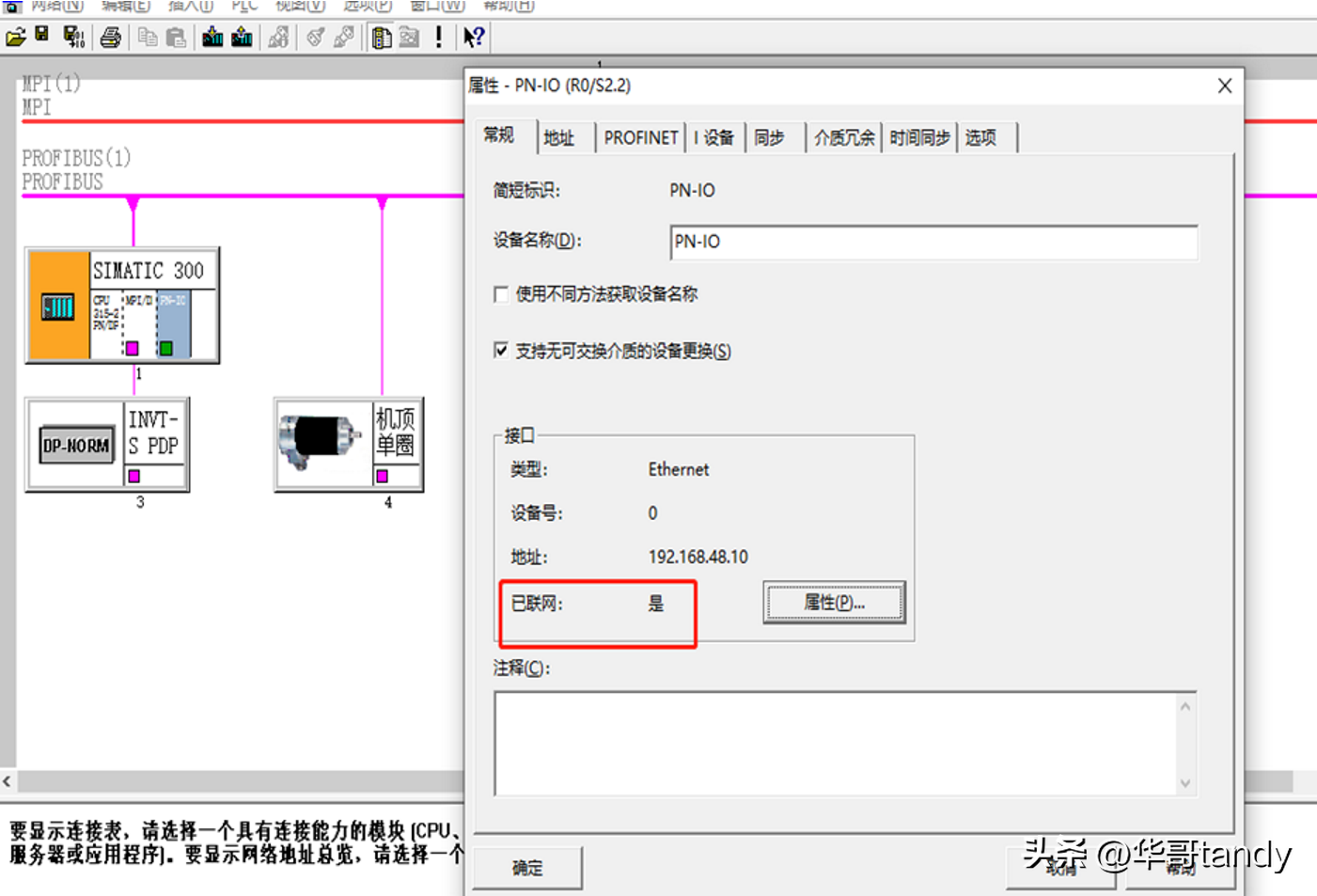

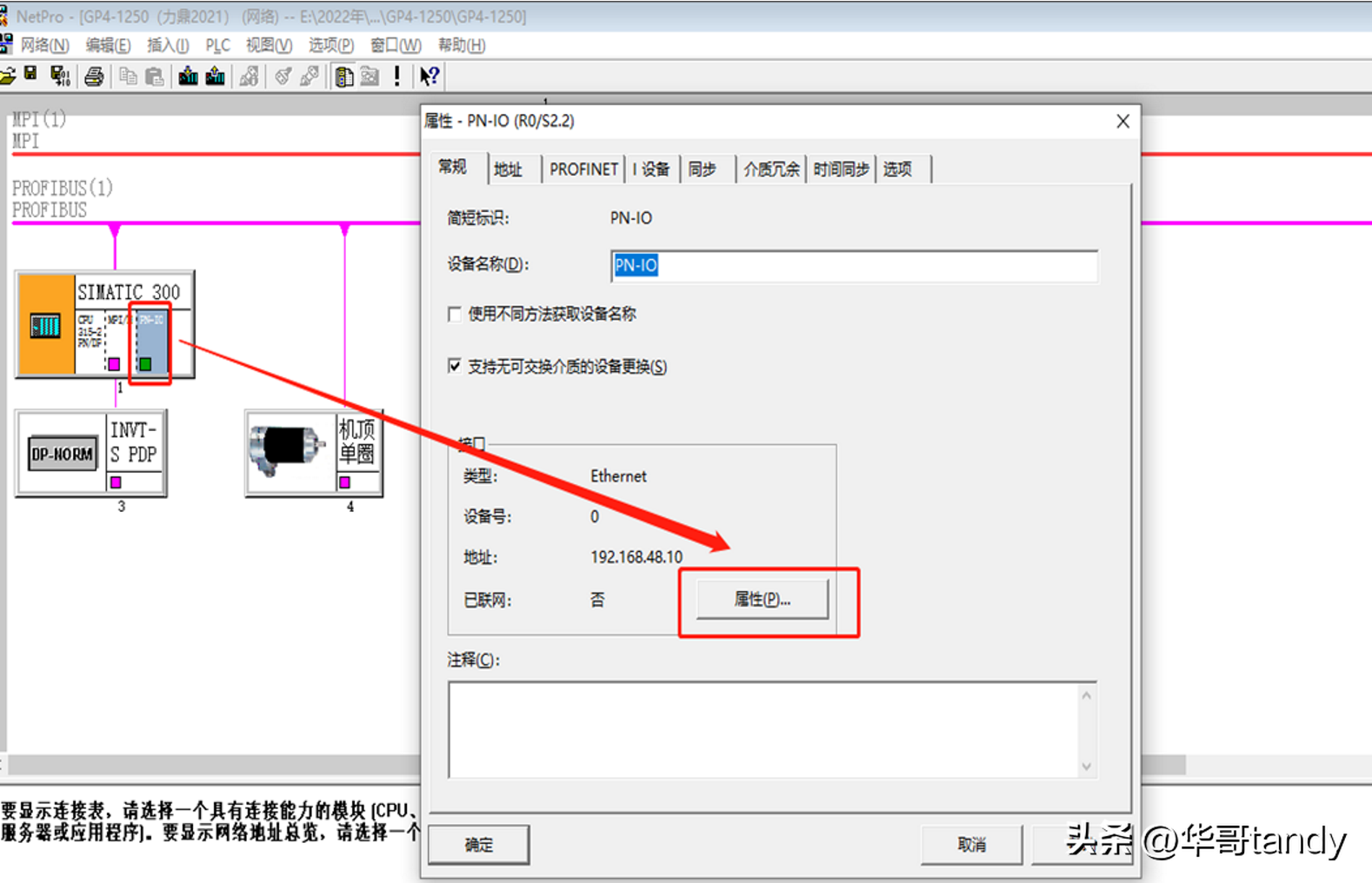

设置相关的IP地址等。注意这里的IP地址是S7-300的IP地址，至于网关设置，看项目中是否有网关，如果有，就设置，如果没有就不用设置。本项目因有一个远程调试用的网关，这里就设置好远程网关的IP.

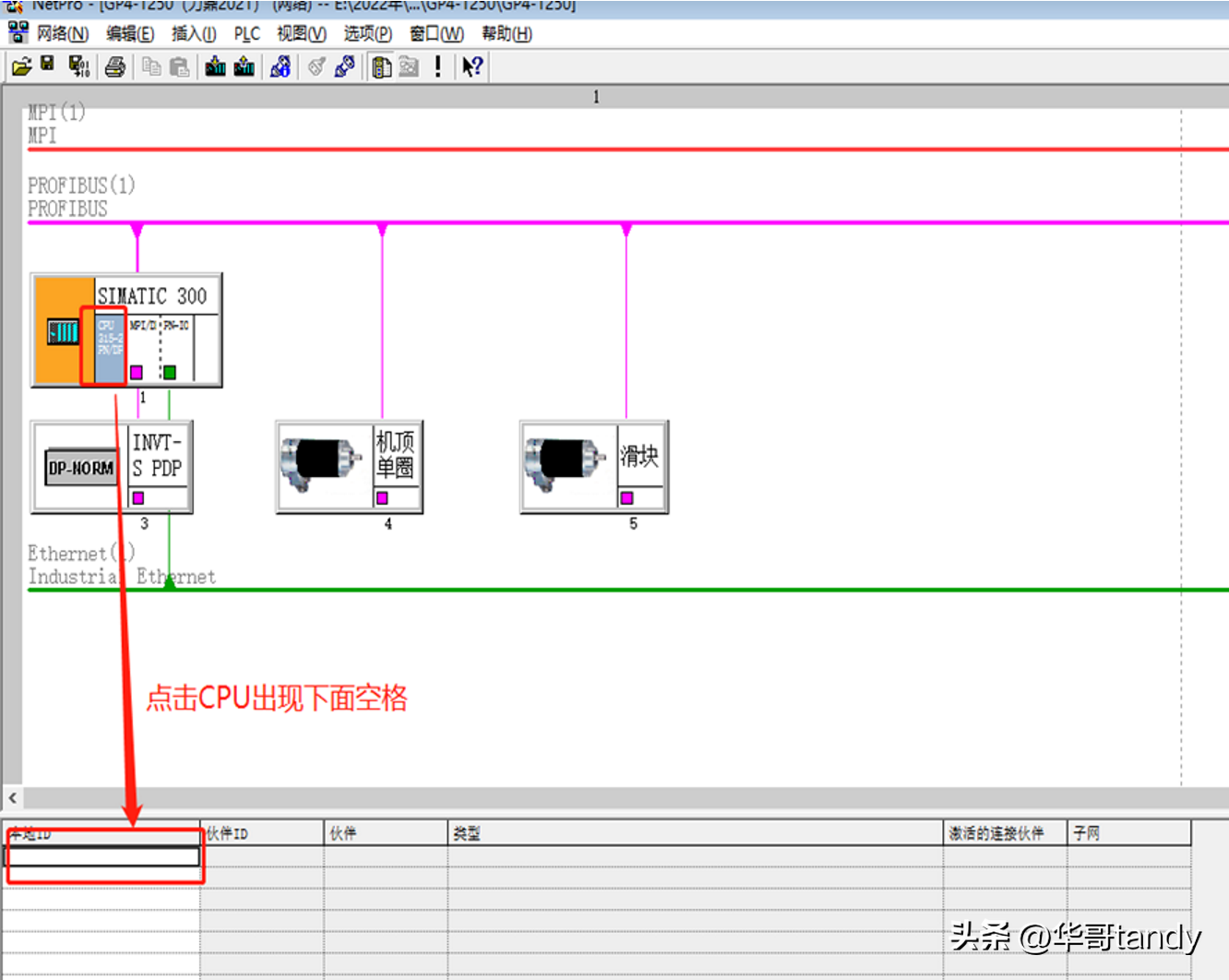

2，添加S7通信

注意选择完网络类型为S7连接后，不要急于按确定，先按应用，会自动弹出下面的界面。

本地连接ID，可根据项目情况设置。如果已有其它连接了，看其它连接用了什么ID号，不要与其它相同即可。

此处的”未指定“只是一个名称，你可按你项目需要设置别的名称。

对于S7-300与SMART的通信，不用修改右下角的”地址详细信息“，用其默认的即可（只为SMART200不存在插槽号什么的）

3，编程：

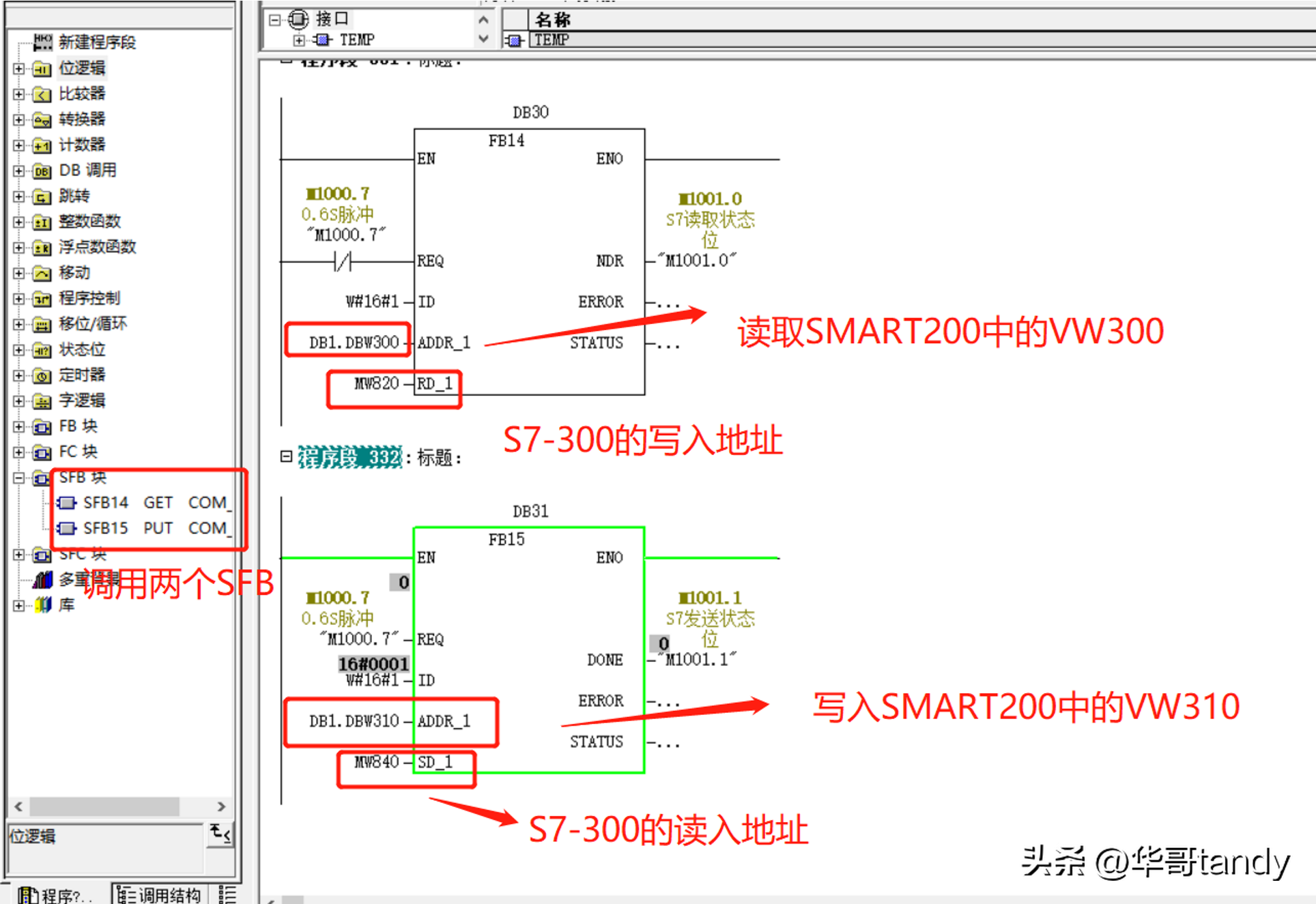

（1）使用SFB14和SFB15来做GET/PUT

（2）数据交互的一址，可以是位，字节，字，双字，实数，指针（例如P#,表示以开始的100个字节)

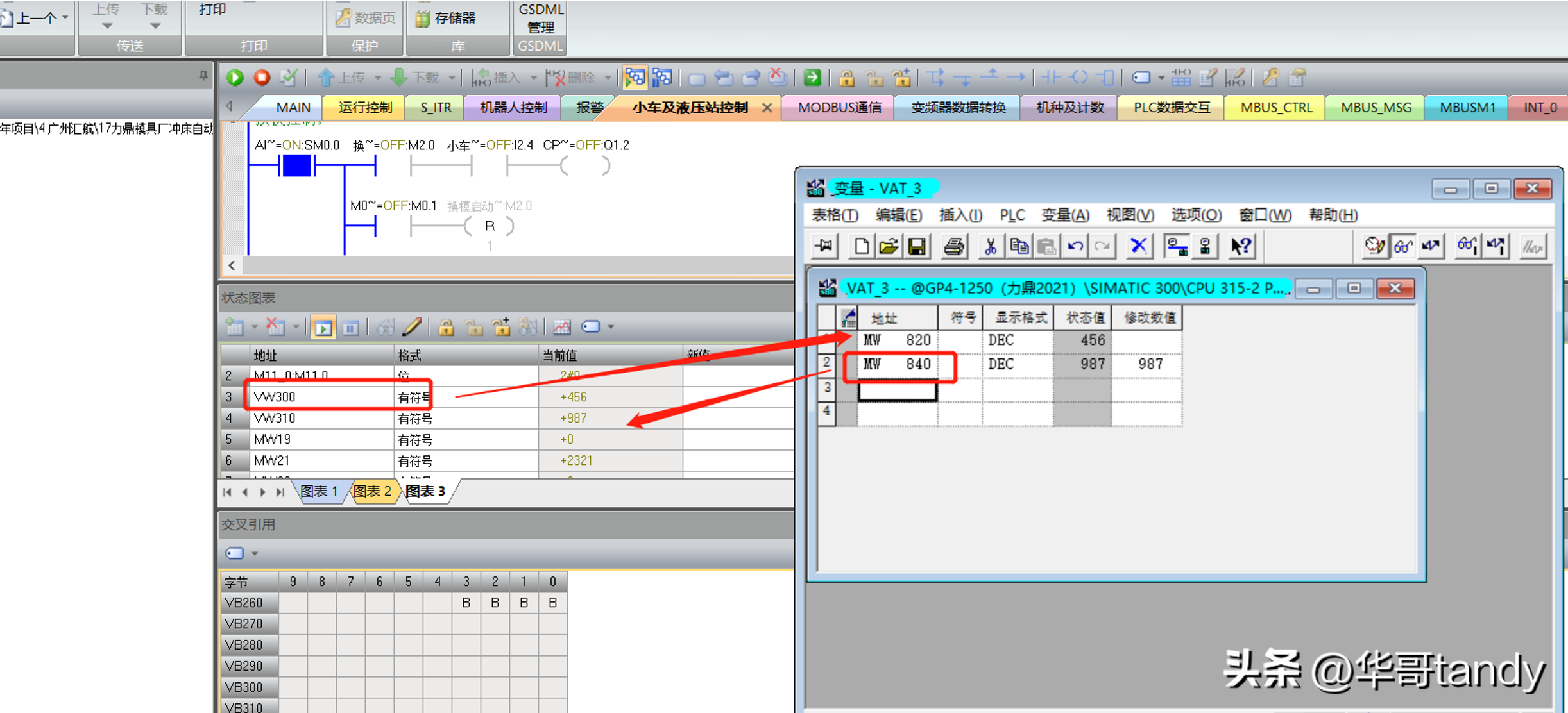

(3)地址可以是I区，Q区，M区，DB区等。注意SMART200只有一个V区，用DB1表示，这个DB1与S7-300的DB1不是同一个地址。

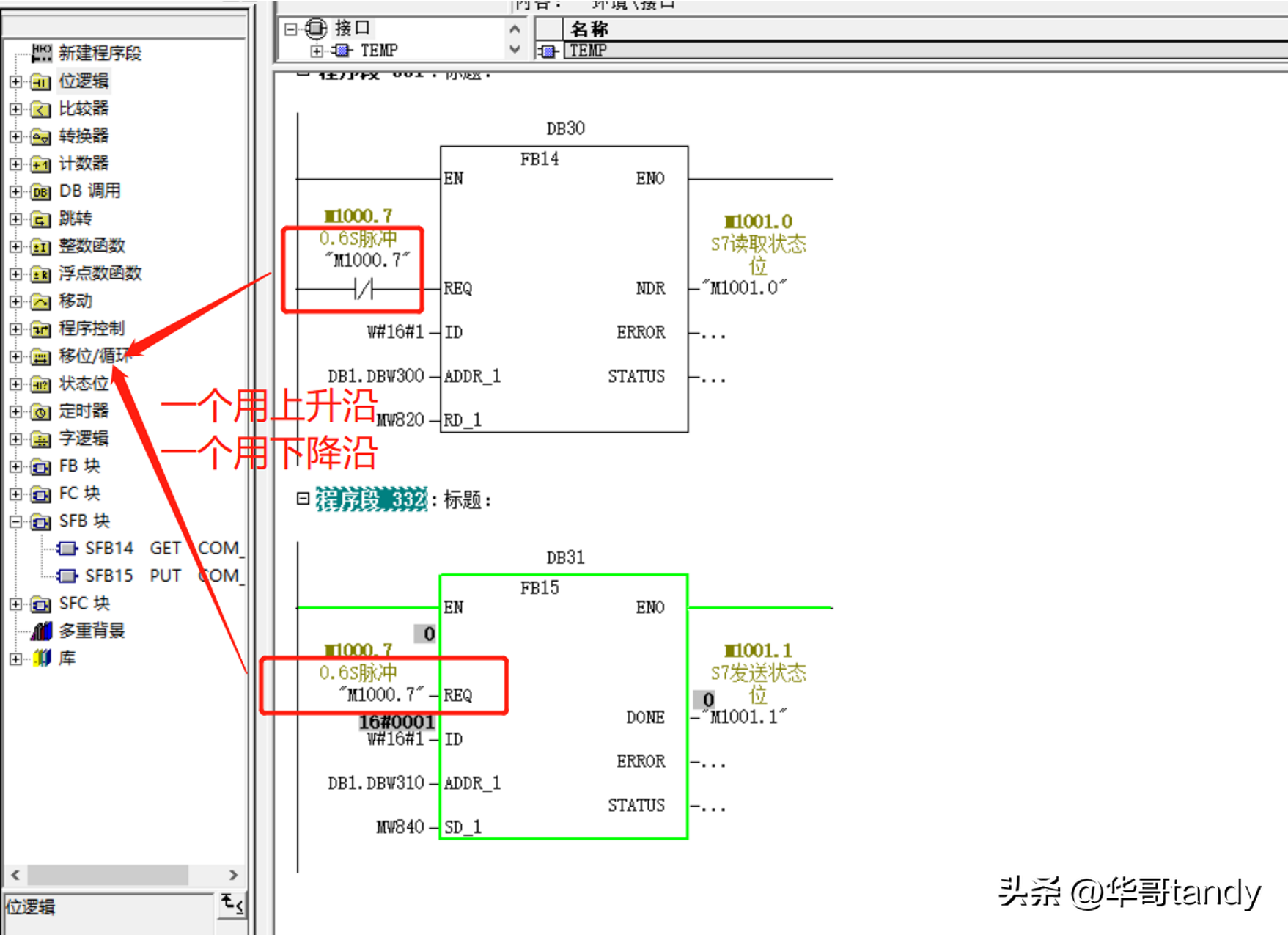

(4),指令触发一定要用上升沿，不能用在常通。
