本篇文章介绍模拟量的运用,均来自于实际的工程中,具体在运用中使用了什么,我们在文章中均有阐述,这篇列举了FX系列中模拟量的使用,Q系列中模拟量的使用,西门子模拟量模块的使用,以便您对三菱小型机和中型机......
本篇文章介绍模拟量的运用,均来自于实际的工程中,具体在运用中使用了什么,我们在文章中均有阐述,这篇列举了FX系列中模拟量的使用,Q系列中模拟量的使用,西门子模拟量模块的使用,以便您对三菱小型机和中型机中模拟量的运用,有更深的掌握。
我们先来看看在FX系列中的运用,首先我们看看我们应用场合中都有哪些硬件?
一、FX系列模块配置名称
型号
数量
PLC
FX5U-64MR/ES
1个
总线转换模块
FX5U-CNV-BUS
1个
FX3U模拟量输入模块
FX3U-4AD
2个
1.1硬件配置FX5U-64MR/ES
FX5U-CNV-BUS
FX3U-4AD
FX3U-4AD
在扩展FX3模块时,若在总线转换模块后面添加了FX3扩展电源模块,则最多可添加8个FX3智能模块,否则最多6个。
1.2软件配置
FX5U-64MR/ESFX5U-CNV-BUS

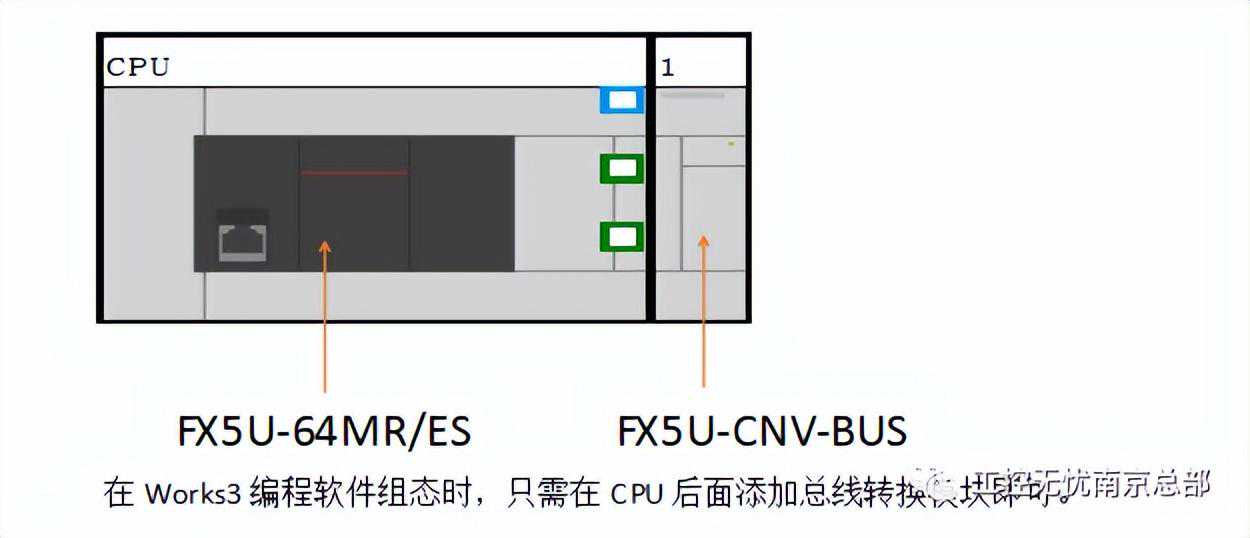

在Works3编程软件组态时,只需在CPU后面添加总线转换模块即可。
二、编程示例2.1编程说明:编制程序时,首先需要根据智能模块数来确定模块的单元号,然后在程序中表示出单元号的通道。本次示例单元号如下:
FX5U-64MR/ES
FX5U-CNV-BUS
FX3U-4AD
FX3U-4AD
2.2编程示例:

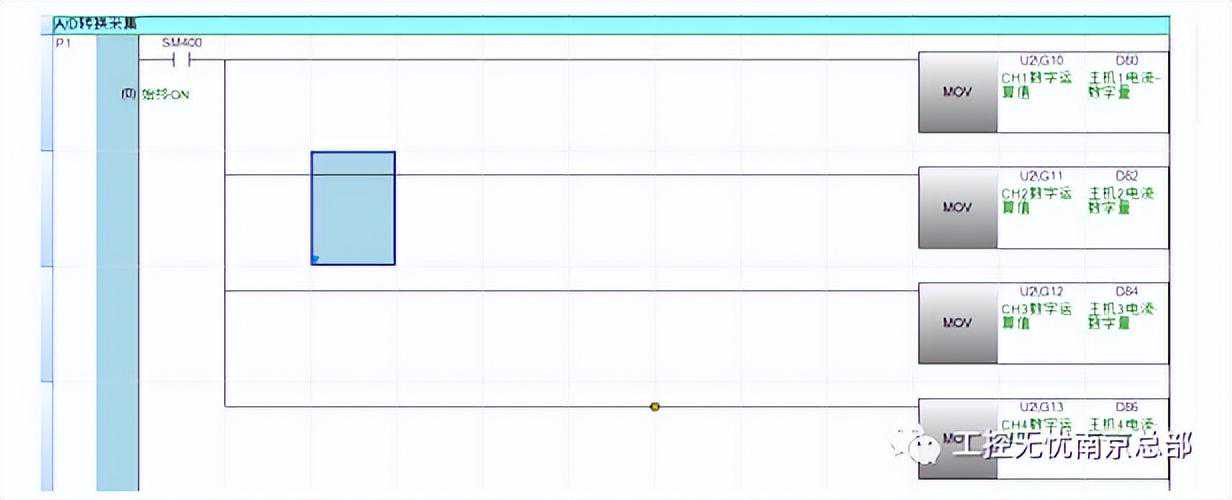

说明:读取单元号为2的模拟量模块输入通道值,四个通道表示为:U2/G10、U2/G11、U2/G12、U2/G13;以此类推,单元号为3的模拟量输入模块通道表示为:U3/G10、U3/G11、U3/G12、U3/G13。
注意:此程序段没有设置通道电压或者电流的对应关系,所以默认FX3模拟量输入模块通道A/D转换关系为,0-20mA对应0-16000。

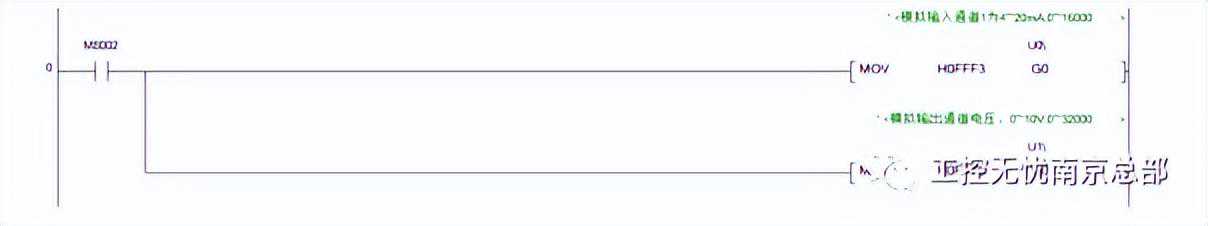

模拟量通道设定可参考Works2软件编程方法,如下:

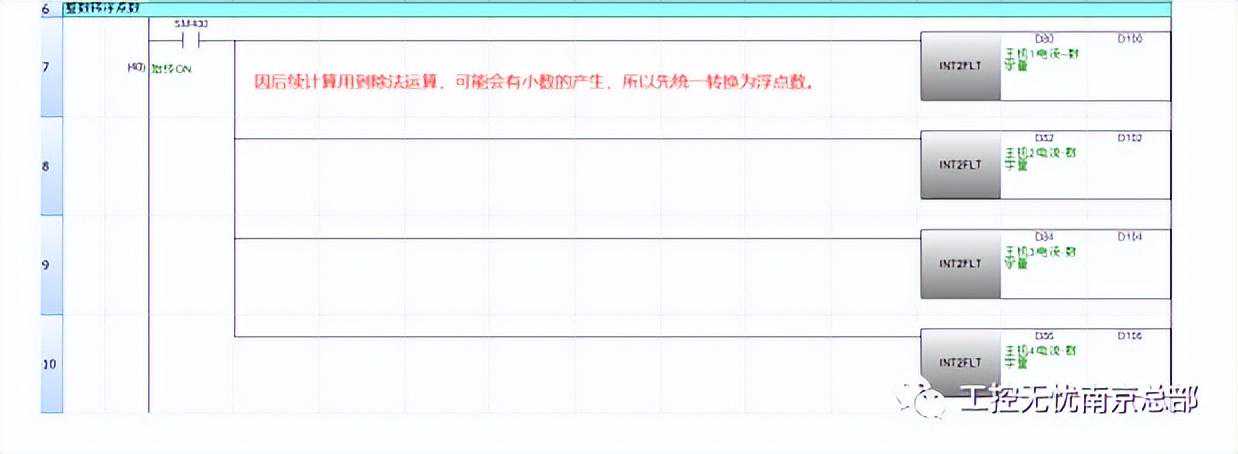

读出模拟量通道数值之后运算:
