康沃变频器MODBUS通讯代码

文中的“H“代表十六进制

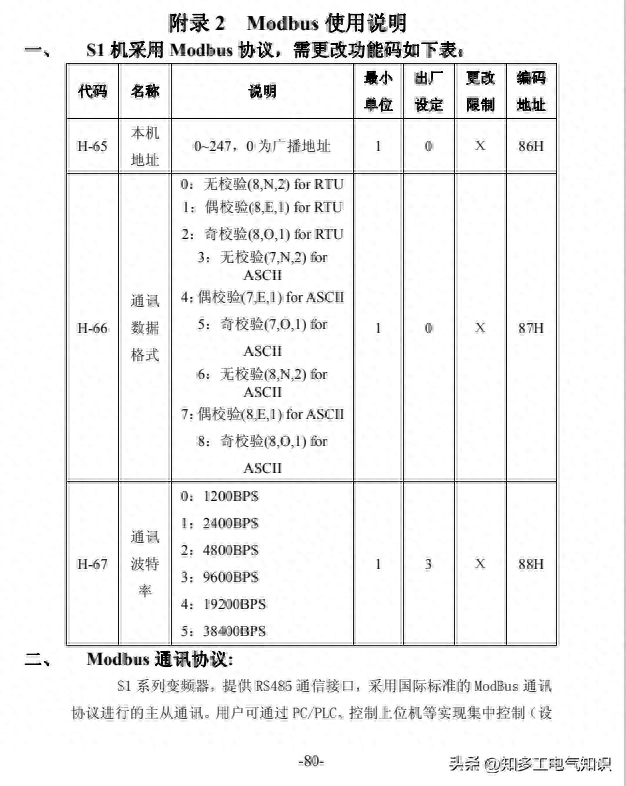

一．设置变频器通讯格式参数：

1.设置本机通讯地址：01H

2.设置通讯格式：1，偶校验（8E1）

3.设置通讯速率：3，9600

即通讯格式：96008E1

二：设置三菱PLC通讯格式：

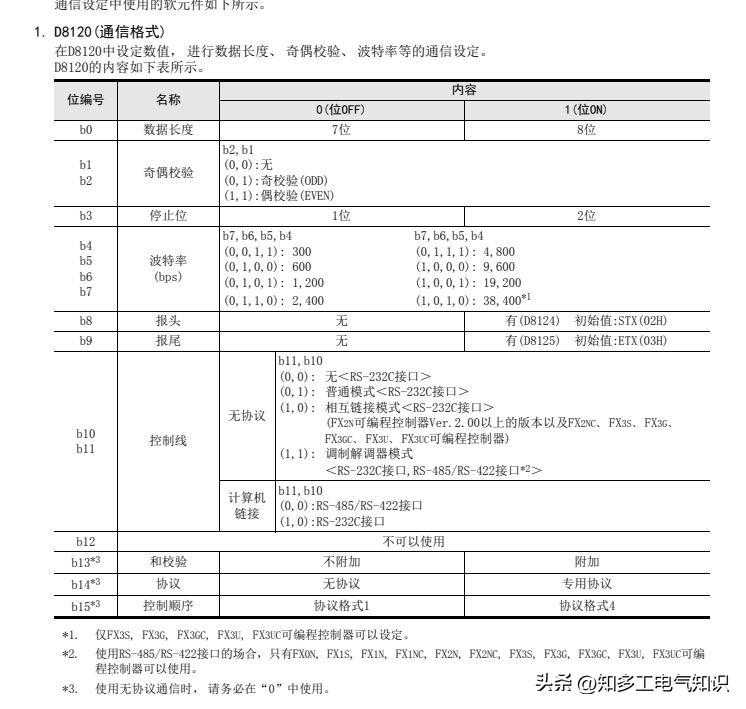

三菱PLC通讯格式设置寄存器D8120，将通讯格式字写入D8120中

D8120是16位寄存器，每个位代表不同的功能

通讯格式：96008E1对应上表设置

B15b14b13b12b11b10b9b8b7b6b6b4b3b2b1b0

0000110010000111

=H0C87

将二进制0000110010000111转换成十六进制，得H0C87

通讯格式字：H0C87

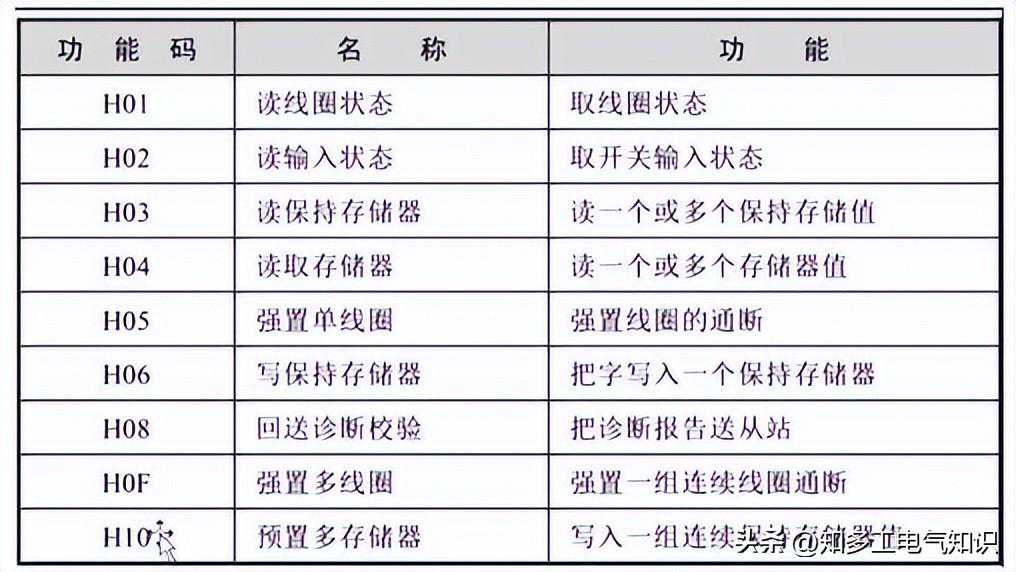

三．MODBUS通讯功能代码：

H03读存储器

H06写存储器

四．编写通讯代码：

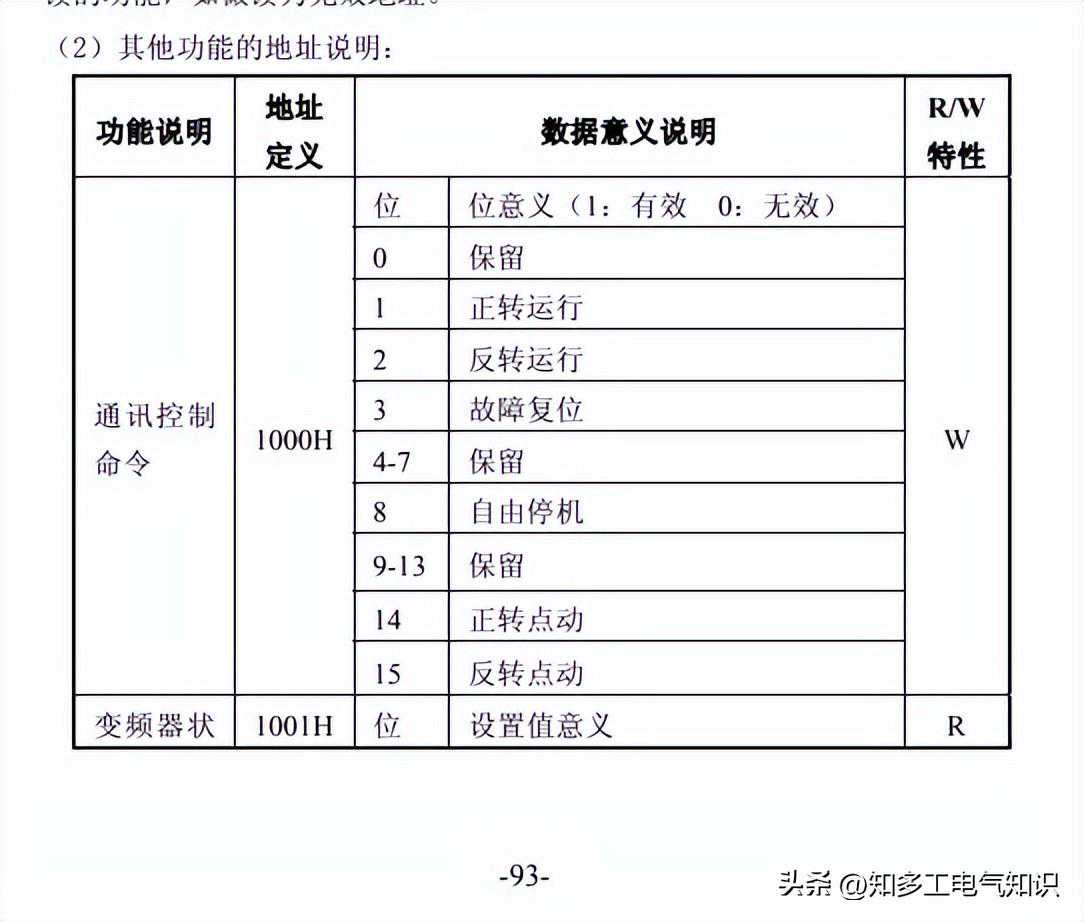

查变频器MODBUSRTU通讯地址：

变频器运行控制命令地址：1000H

正转运行代码格式：

地址码：变频器的通讯地址01H

功能码：MODBUS通讯功能码：06H（写）

数据地址：变频器运行控制地址：1000H，高位在左，低位在右，

写入数据：上表中的b1位正转运行置1，得出二进制数10，将其转换为十六进制得：0002H

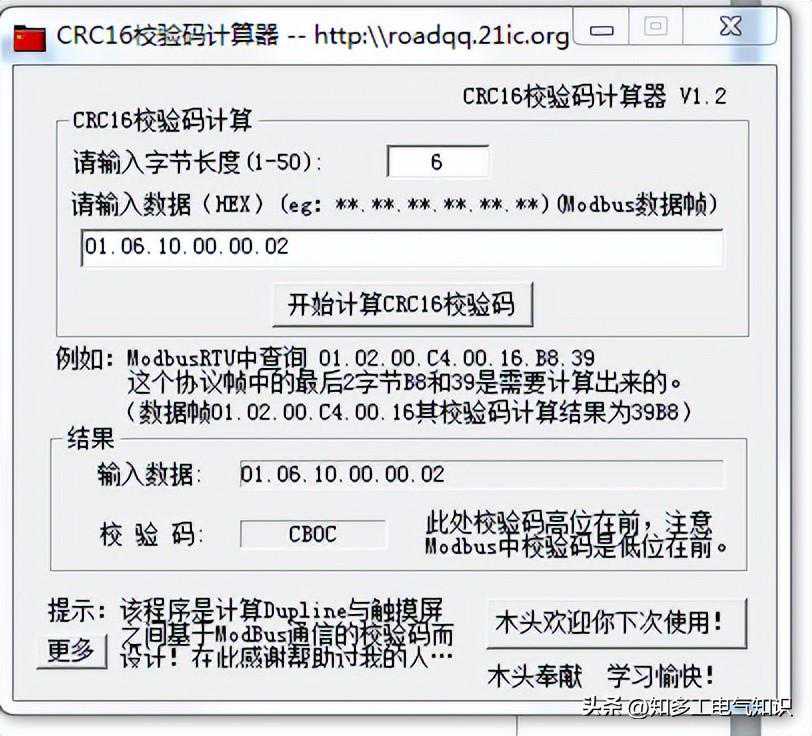

计算校验码：

计算前6个字节（010610000002）校验码得：CB0C

校验码高位在右，低位在左，所以0C在前BC在后

变频器正转运行代码：0106100000020CBC

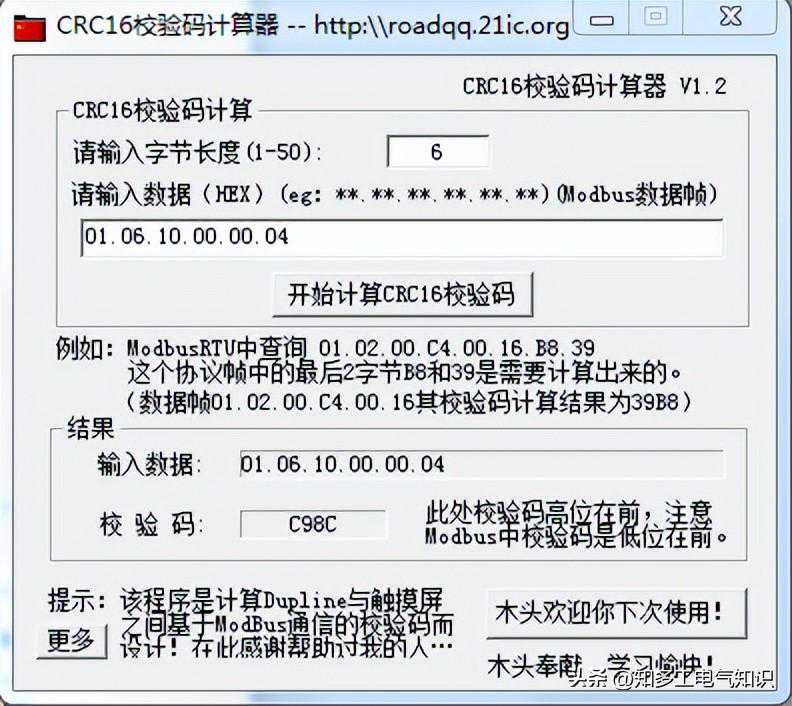

反转运行代码：

寄存器1000H的反转运行b2位置1，得二进制数100，转换为十六进制：0004H

写入频率代码：

频率设定地址：2000H

假设频率为20HZ，变频器频率有两位小数，将20HZ转为整数：2000，发送2000这个数给变频器频率为20.00HZ

2000是十进制数转为十六进制：07D0

设置频率20HZ代码：

计算前六个字节（0106200007D0）校验码得：A681
