打开“黑匣子”（48）-AB ControlLogix5000 PLC工程建立及组态方法

这种“黑匣子”发文预计50个左右，更重要的是传递作为一名“高手”维修工需要做哪些铁杵成针的功夫，但由于内容和实际使用环境高度相关，可参考受众范围很小。这类研究”黑匣子“的文件，在职期间，一共写了120多个。

一．建立工程

按如下步骤操作：

启动RsLogix5000软件。

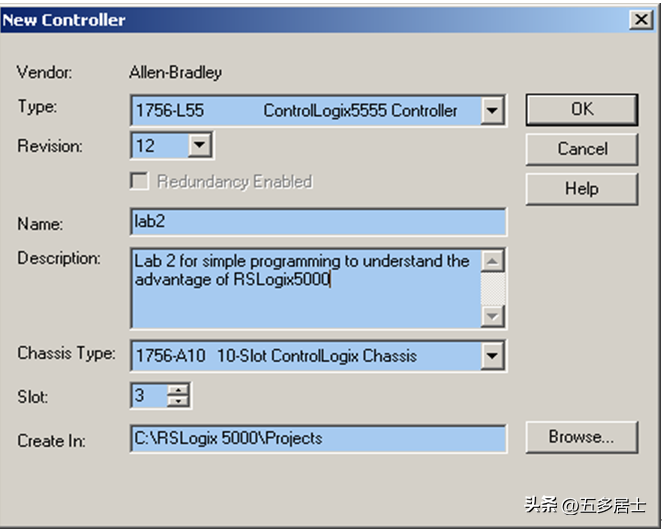

3．在弹出对话框中，在“Type（型号）”项目设置CPU型号。

4．在“Revision（版本）”项目下设置PLC版本。

5．在“Name（名称）”项目给你的新建工程定义文件名。

6．在“Description（描述）”栏目对工程进行描述。

7．在“ChassisType（机架类型）”中设置机架类型。

8．在“Slot（槽）”栏确定你的CPU所在槽位号（槽号从00开始）。实际上CPU不受槽位限制。

9．在“CreateIn（生成于）”中给出工程的存储路径。图中显示的是默认路径。

要注意，你建立的工程是个空工程，必须进行I/O组态、编辑程序后，工程才能完成需要的控制任务。

二．进行I/O组态配置

工程建立后，在编辑界面左部的项目树状结构中，进行I/O组态配置。

2．选择“NewModule（新模块）”，进入I/O配置组态界面。

3．组态界面下，给出如下类型的模块可以选择：

Digital：数字模块、Analog：模拟模块、Communication：通讯模块、Motion：运动控制模块、Controller：控制器、SpecialtyI/O：特殊功能I/O、Others：其它模块。

确认模块类型，中间窗口自动显示该类型模块列表。上图选择了“Digital（数字）”。

4．在中间窗口选择一个模块，单击OK。

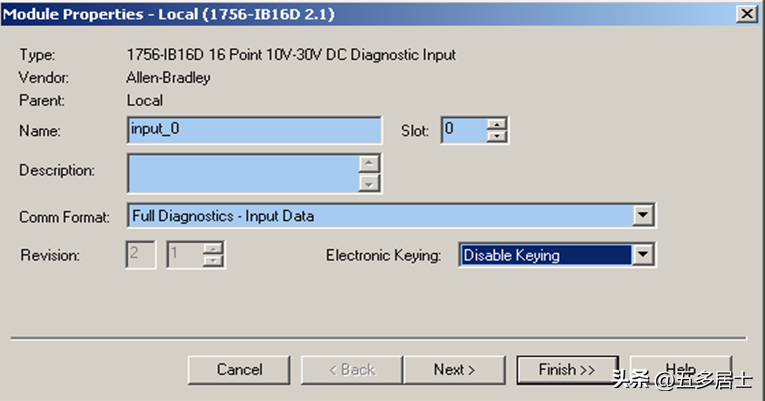

5．弹出“ModuleProperties（模块属性）”对话框。

进行有关属性设置，其中：

Name：模块名称。

Slot：槽号。

Description：模块描述。

CommFormat：通讯格式（？）。

Revision：版本号。

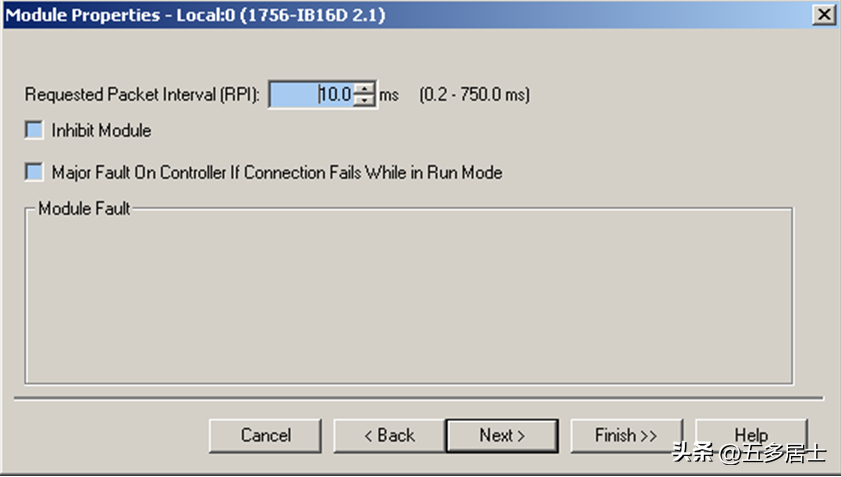

6．按“Next（下一步）”。

其中：

RequestedPacketInterval(RPI)：需要打包间隔。

InhibitModule：禁止模块。选择时，该模块失效。

MajorFaultOnControllerIfConnectionFailsWhileinRunMode：运行方式连接失败时，在控制器报故障。该项选择时，该功能启用。

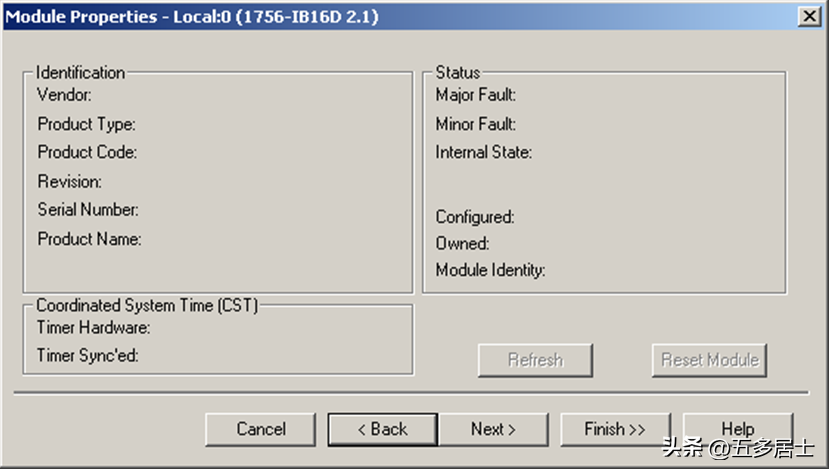

7．按“Next（下一步）”：

这里显示的是有关该模块产品信息（如供应商、型号、代码、版本、系列号、产品名称）等相关内容。

8．按“Next（下一步）”：

设置各点的：

EnableChangeofState：状态改变激活。默认即可。

EnableDiagnosticsforOpenWire：激活断路诊断。

InputFilterTime：输入滤波时间。

9．按“Next（下一步）”：

复位诊断锁存。

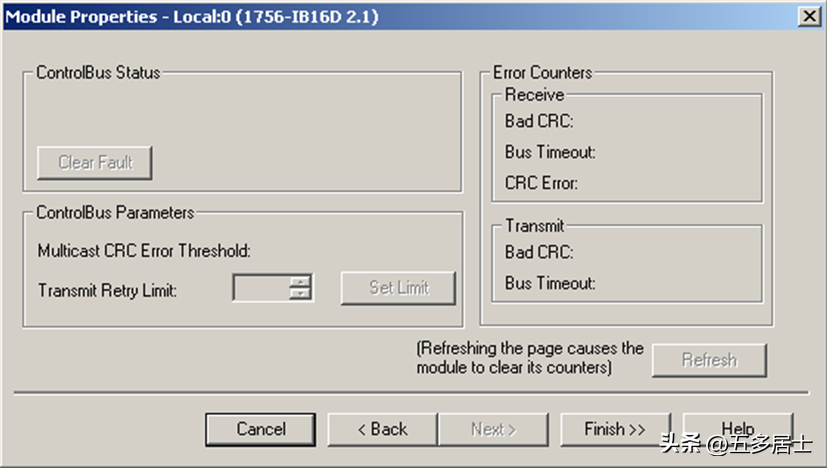

10．按“Next（下一步）”：

这是最后一个界面。可以清除总线故障，设置CRC（循环冗余码校验）等。

11．按“Finish（完成）”，完成配置。

12．依次按1-12步，配置所有模块，直至完成。

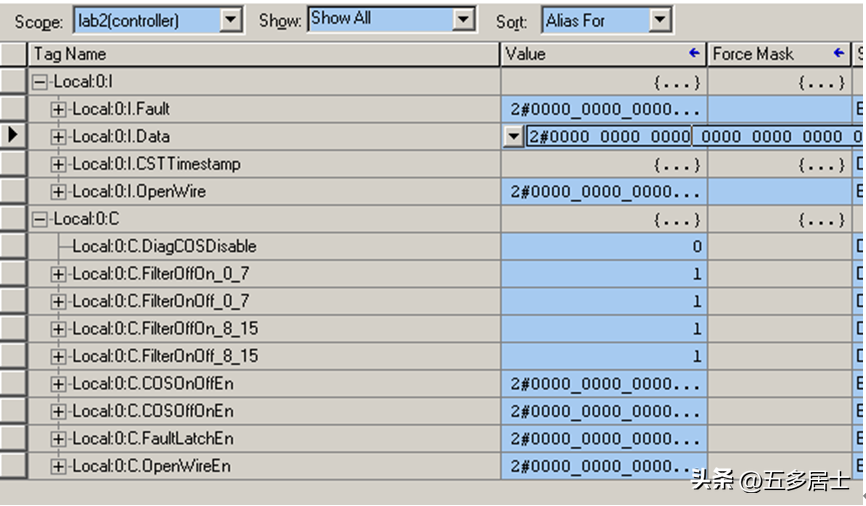

13．右键点项目树中“ControllerTags(控制器标签)”，

可以看到：

系统自动为你生成了该模块数据。

以后的任务，就是编辑你的应用程序了。

三．硬件组态

软件组态完成后，如果更换网络通讯模块，要按住模块SET钮，重新送电，以便自动完成组态识别。
