在博途中组态 SIMOTION与西门子精智屏的连接

1概述

从之后可以在TIAPortalV13中组态SIMOTION控制器与西门子精智屏的连接，可以使用SCOUTTIA进行SIMOTION的组态及调试，使用WINCCV13完成精智屏的组态及调试。SIMOTION及HMI在一个项目中完成组态，实现了SIMOTION及触摸屏项目的高度集成。项目组态主要步骤如下：

(1)在TIAPortal中创建项目

(2)创建一个SIMOTION设备

(3)打开SCOUTTIA对SIMOTION进行配置及编程

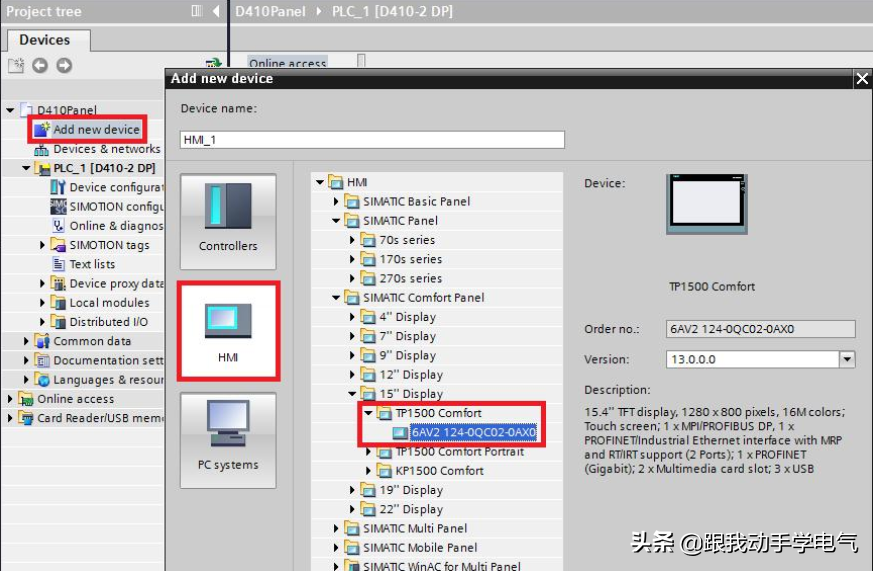

(4)在TIAPortal中添加HMI并进行组态

2配置步骤

2.1软硬件要求

·TIAPortalV13Update2以上版本、选件包

·以上版本

·

·使用SIMOTION控制器以上

·WinCCComfort,WinCCAdvanced或WinCCProfessionalV13以上版本

2.2配置步骤

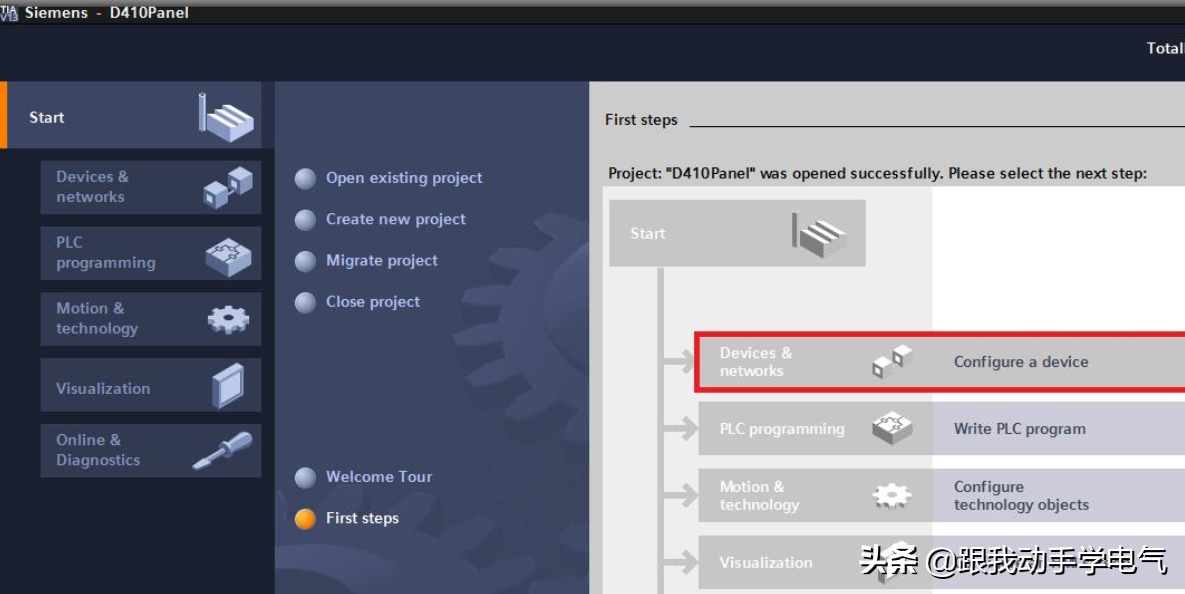

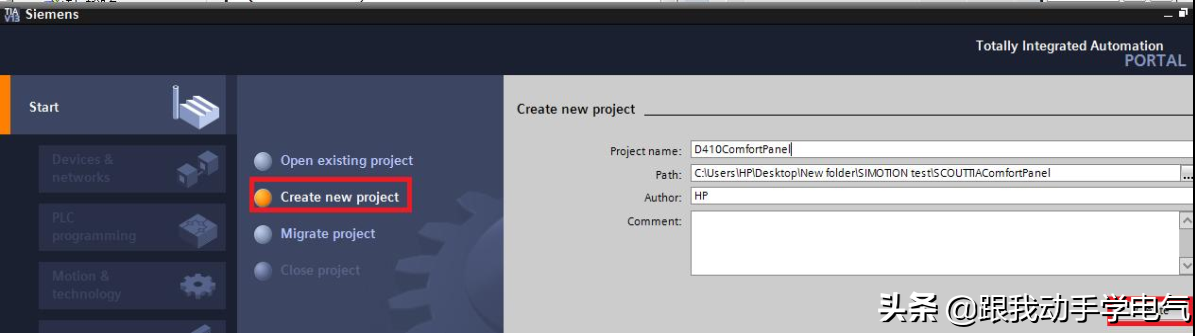

newproject”：

相关版本：

创建以太网通讯网络并设置端口的IP地址：

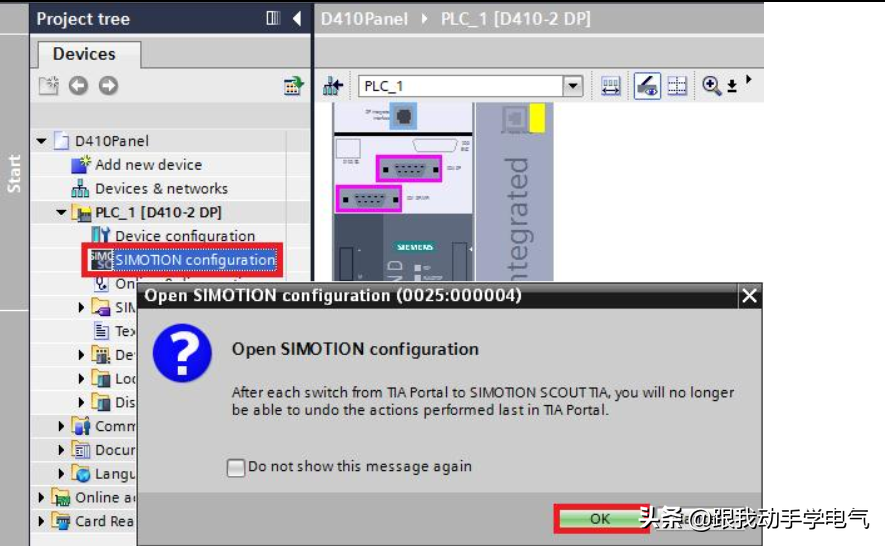

双击目录树中“SIMOTIONconfiguration”条目，打开SIMOTIONSCOUTTIA配置

软件进行SIMOTION的组态及编程：

在打开的SIMOTIONSCOUTTIA配置软件中创建全局变量后对项目进行保存编译：

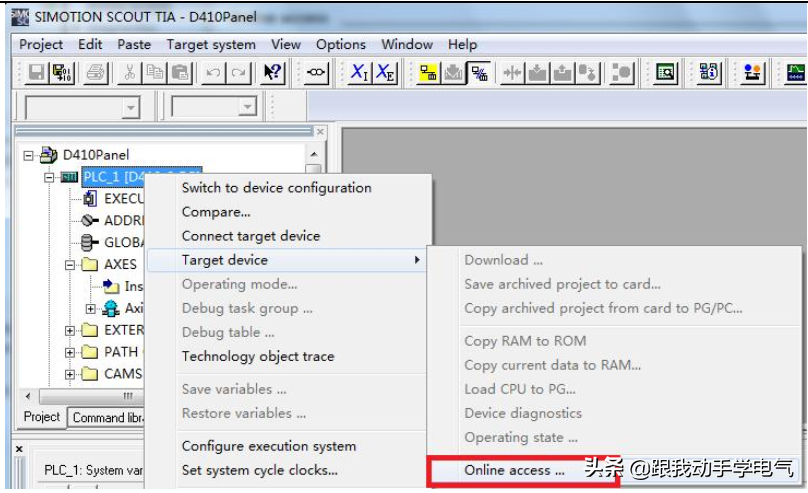

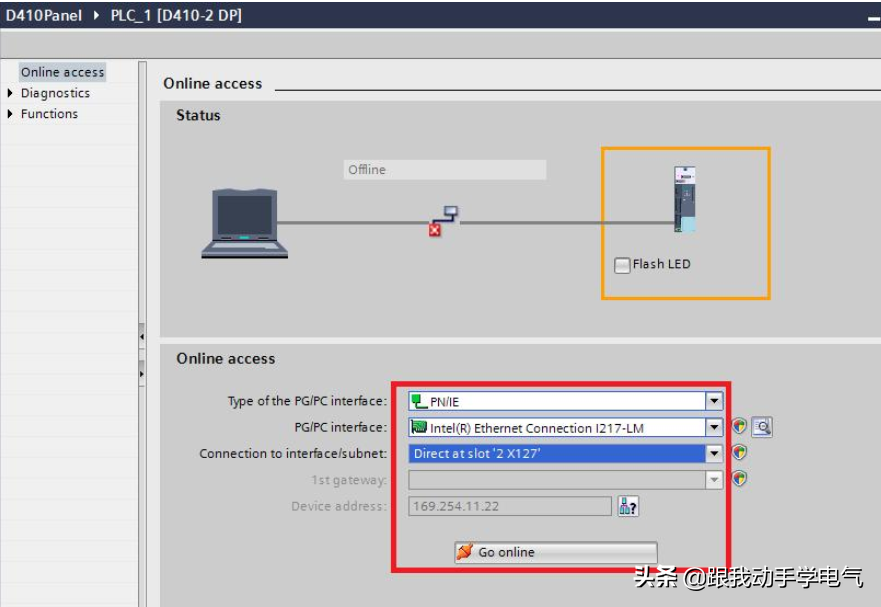

设置SIMOTION的在线访问节点：

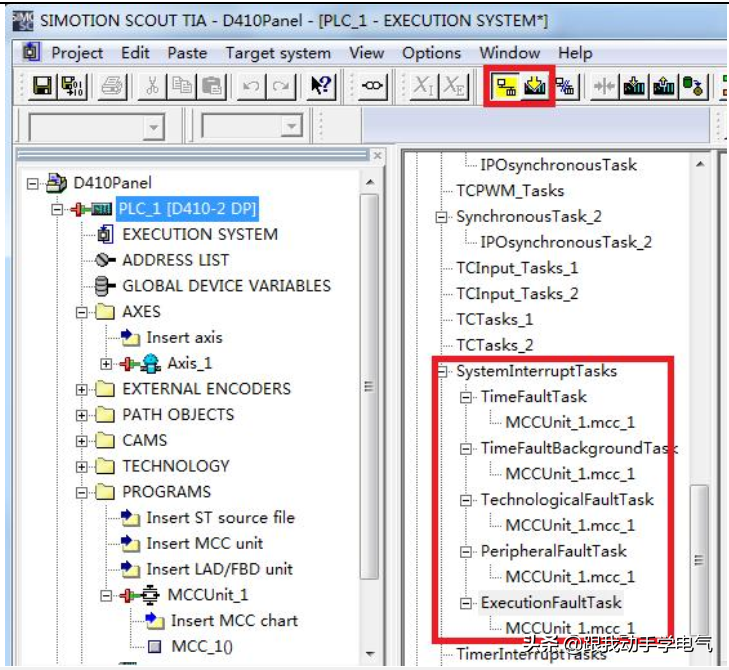

在SIMOTION项目中创建一个空程序，将它分配到“Systeminterrupttask”中，

编译项目后在线下载项目：

使SIMOTION进入到运行状态：

选择与触摸屏连接的SIMOTION，选择通讯接口并选择通讯驱动：

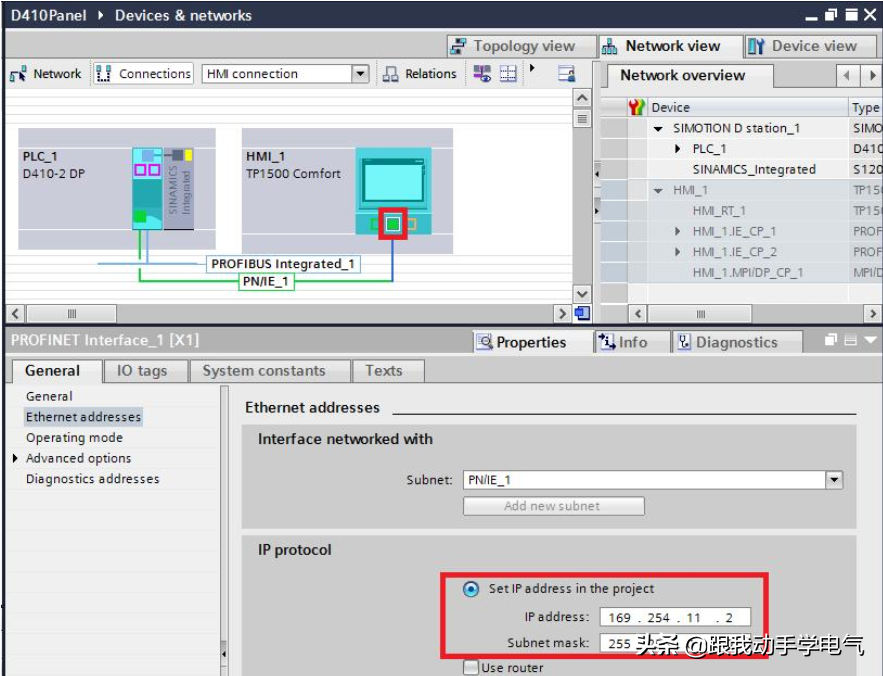

打开网络视图检查并设置两个设备的IP地址：

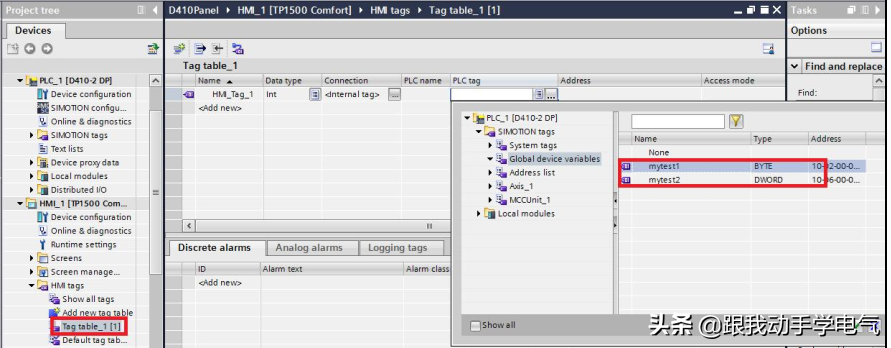

添加触摸屏变量

在触摸屏画面中添加IO域并关连变量:

运行测试结果
