三菱FX3U-422 BD板的使用教程

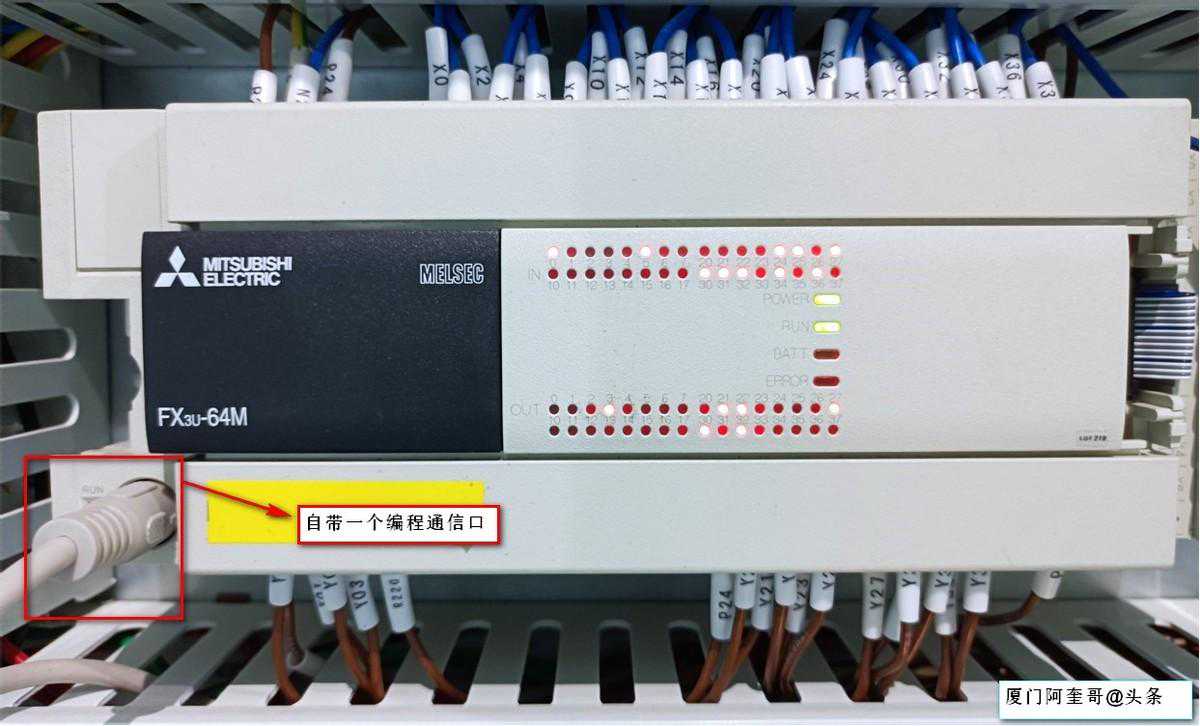

三菱FX系列PLCCPU模块正常自带一个RS422通信口，可以用于编程时上传下载程序或者和触摸屏的通信连接。我们有没有发现，在刚开始调试设备的时候会很麻烦，因为这个通信口通常都是被触摸屏占用的，所以我们每次上传下载程序或者监控程序时，都得拔插和触摸屏连接的这根通信线。今天在这里讲一下FX3U-64MCPU模块如何通过增加FX3U-422BD板来解决我们的这个麻烦。

三菱的FX3U-64MCPU模块

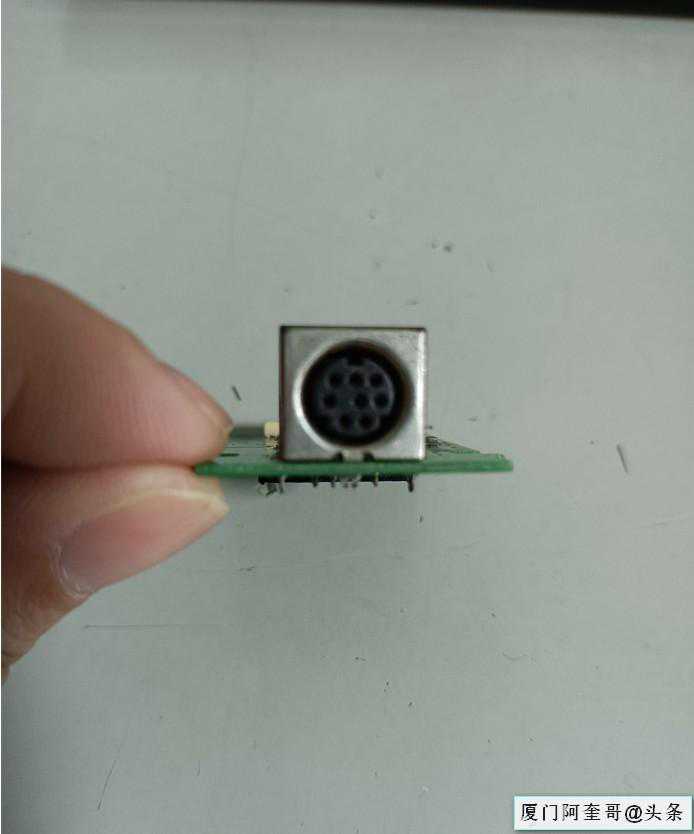

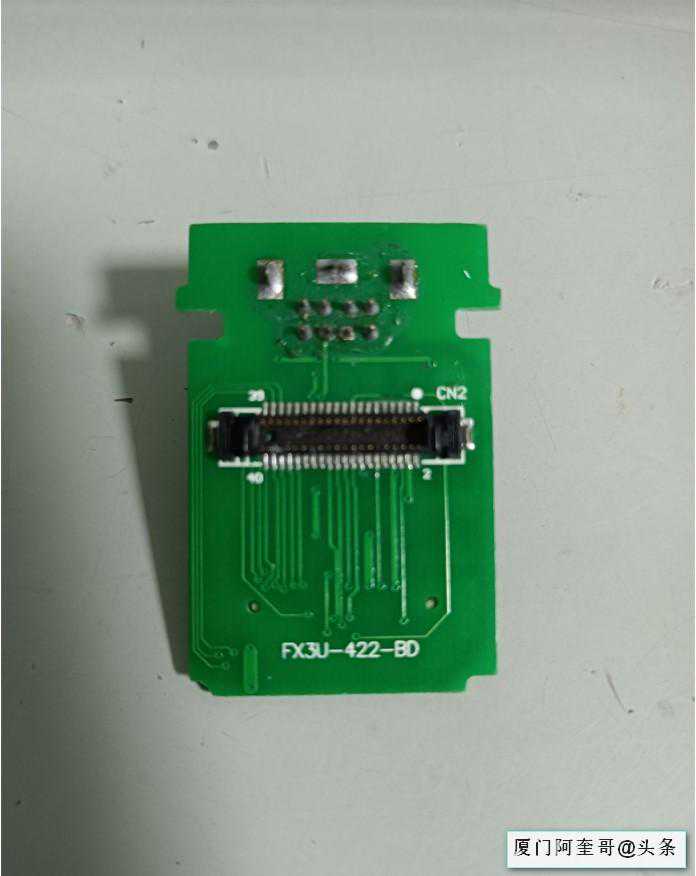

1.我们需要准备一块FX3U-422BD板，如以下图所示：

开始安装FX3U-422BD板，拆掉FX3U-64MCPU模块左侧的盖板。

将FX3U-422BD板的插口对准FX3U-64MCPU模块上的插口，然后插进去。

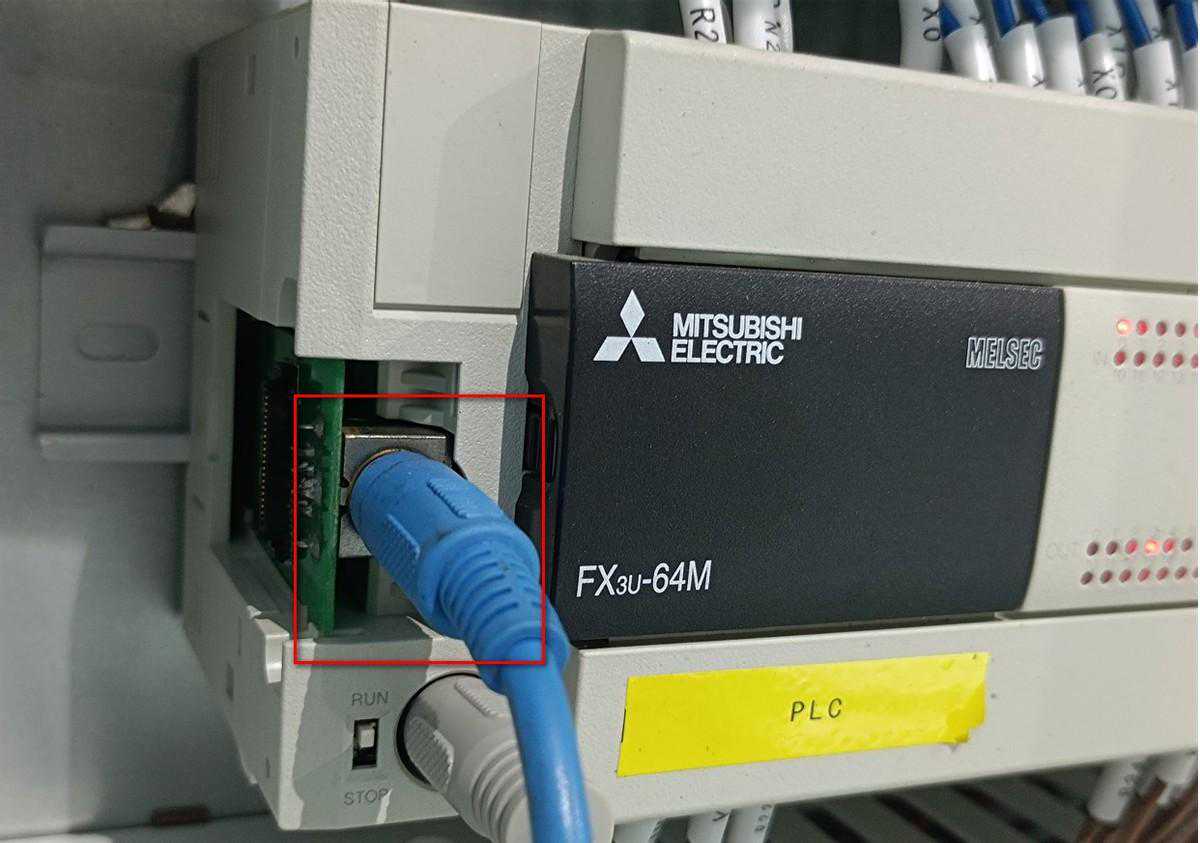

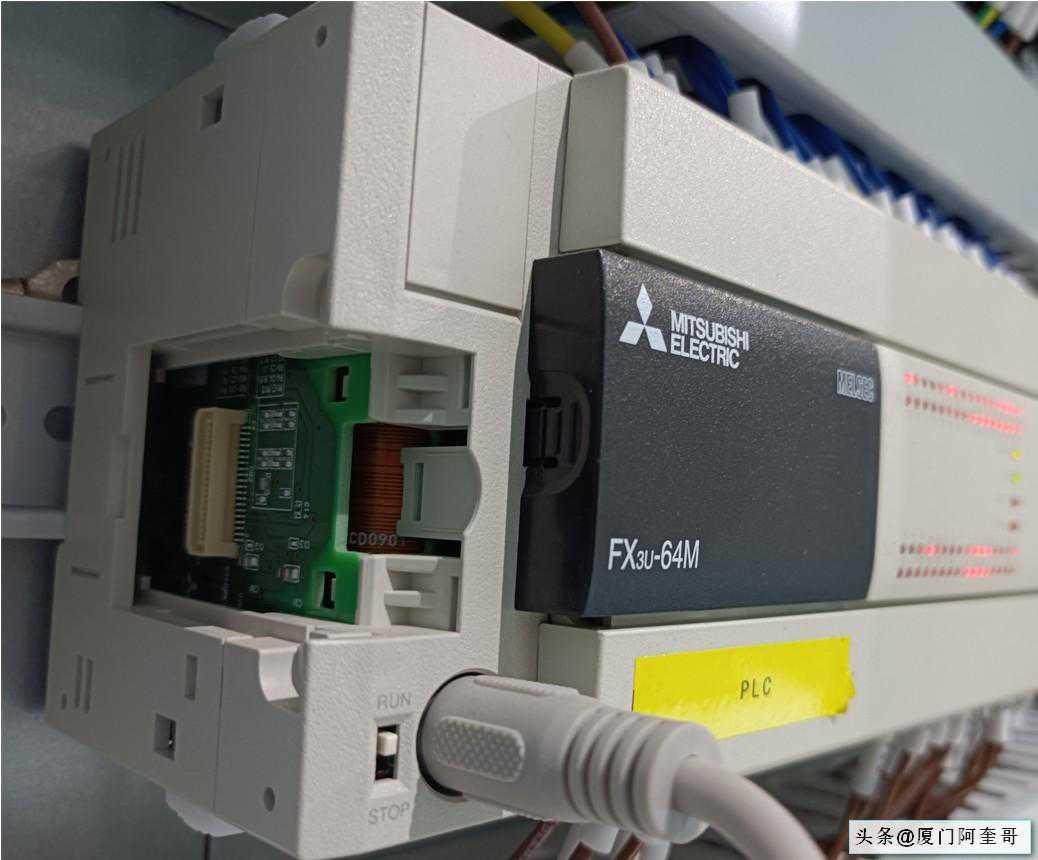

完成FX3U-422BD板的安装，如下图：

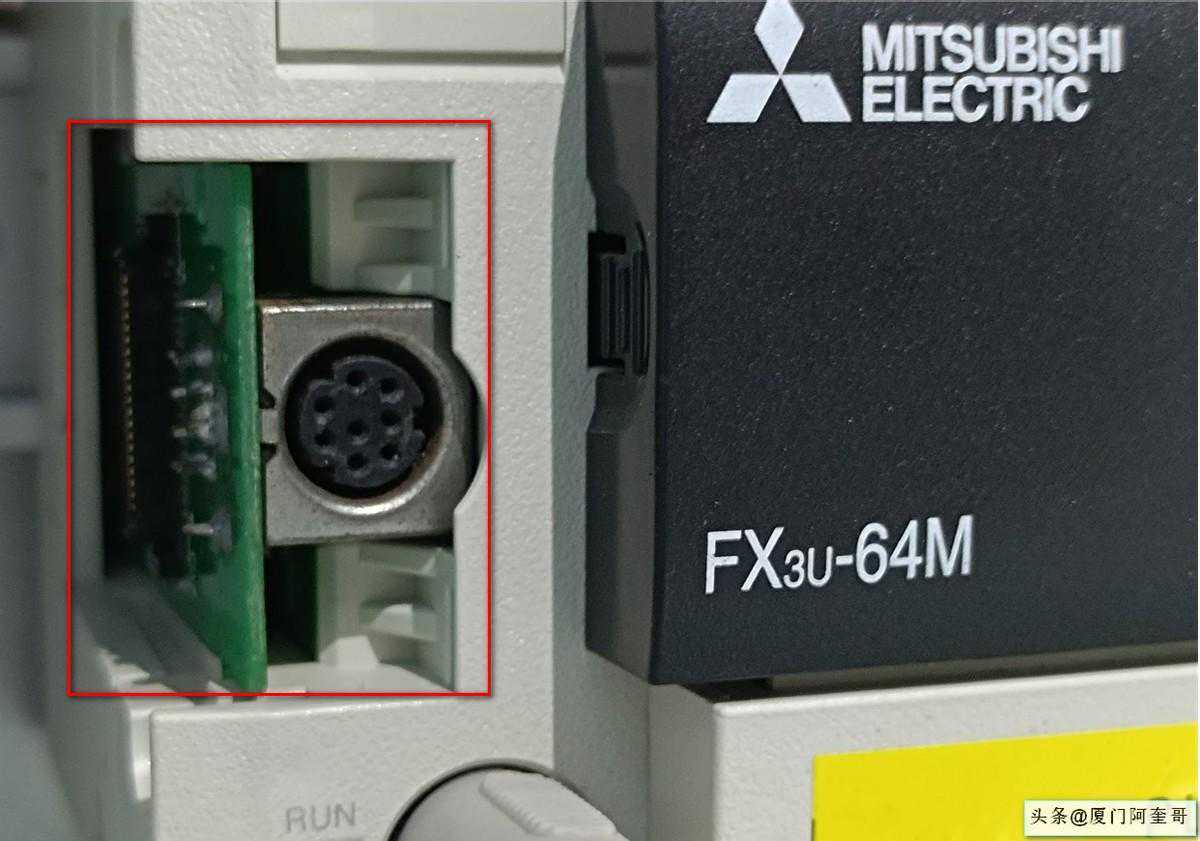

接下来我们把三菱编程线插在新增的FX3U-422BD板的插口上，进行通信测试。

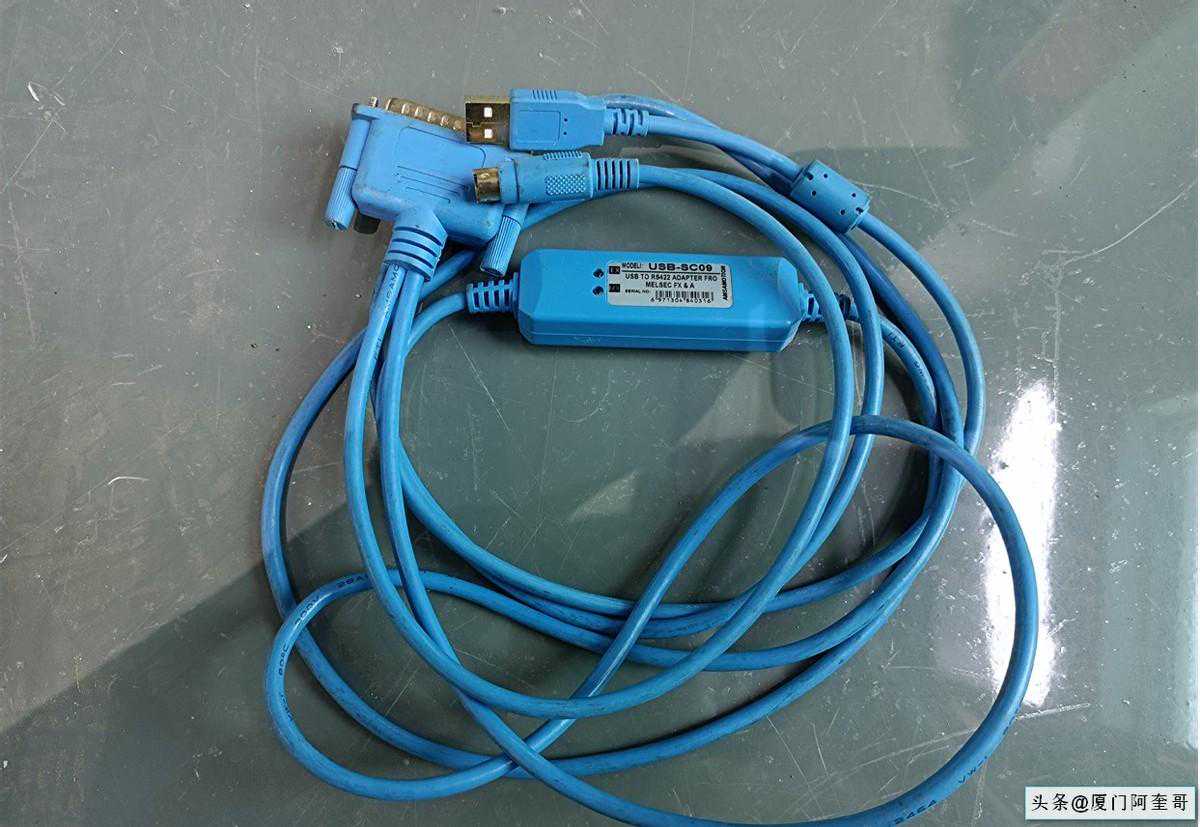

三菱编程线USB-SC09

打开三菱GXWorks2软件，选中“工程—新建”，新建一个工程。

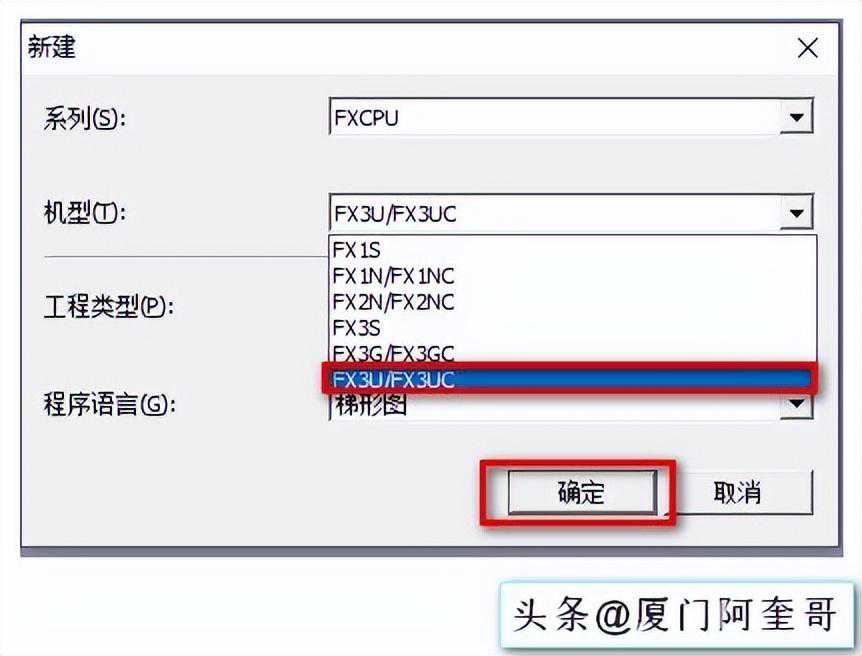

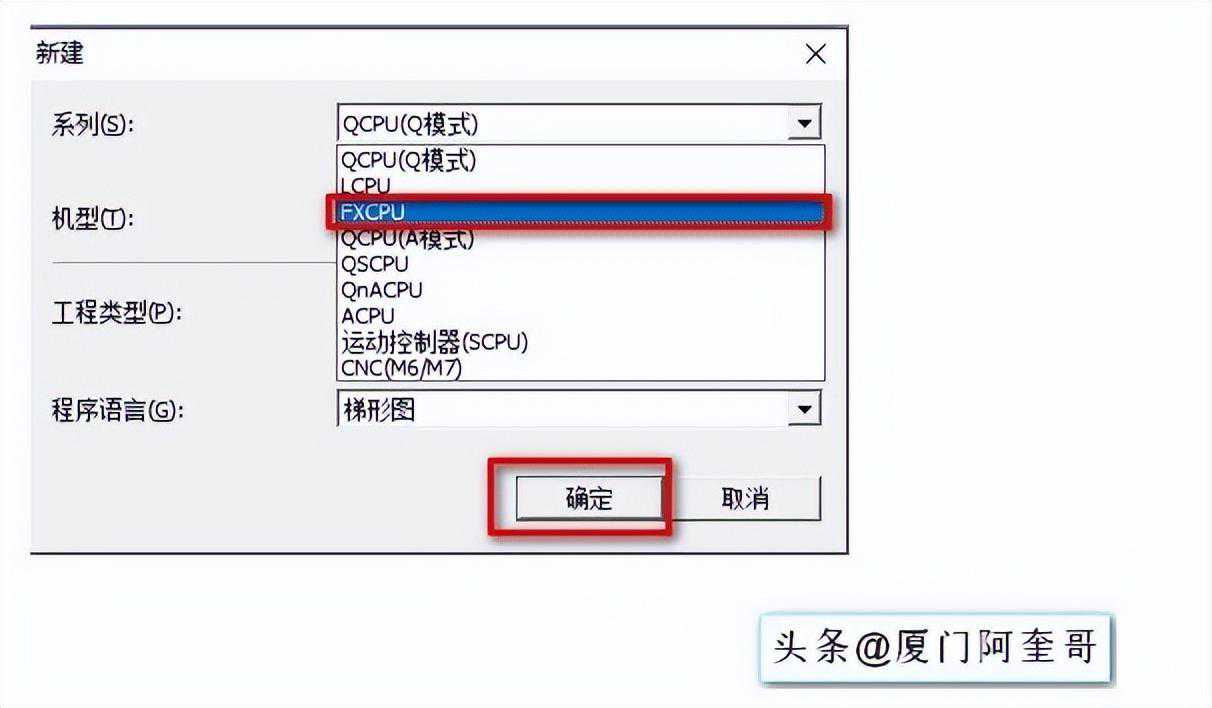

在弹出来的对话框中，选择机型“FXCPU”。

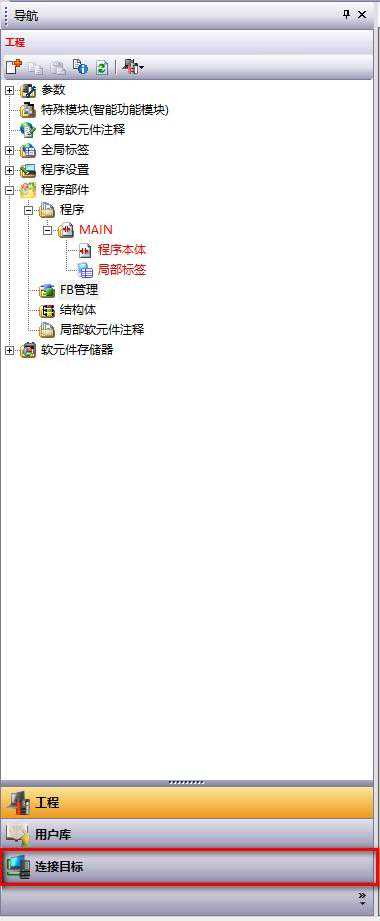

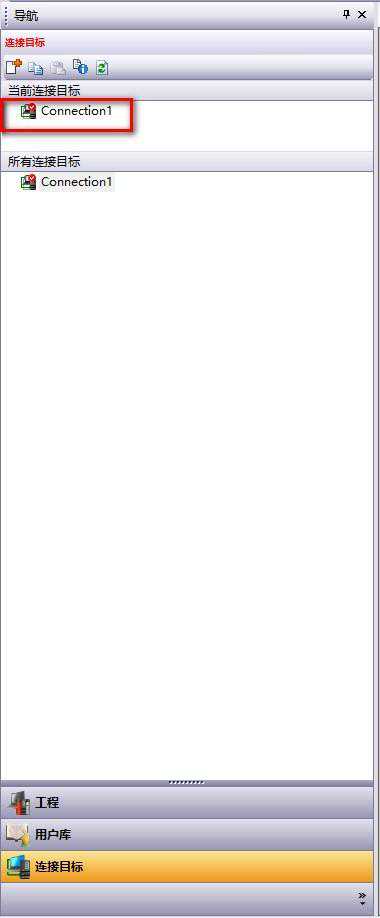

选择当前目标里的“Connection1”，双击它。

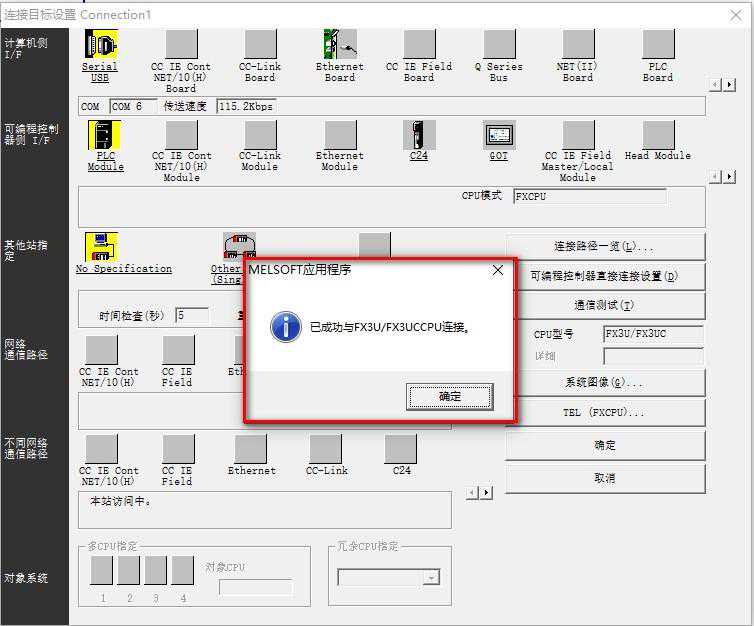

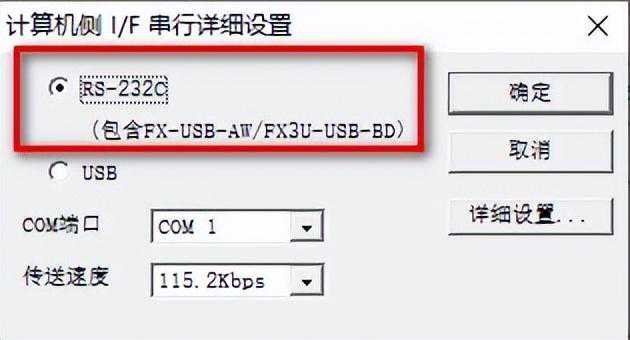

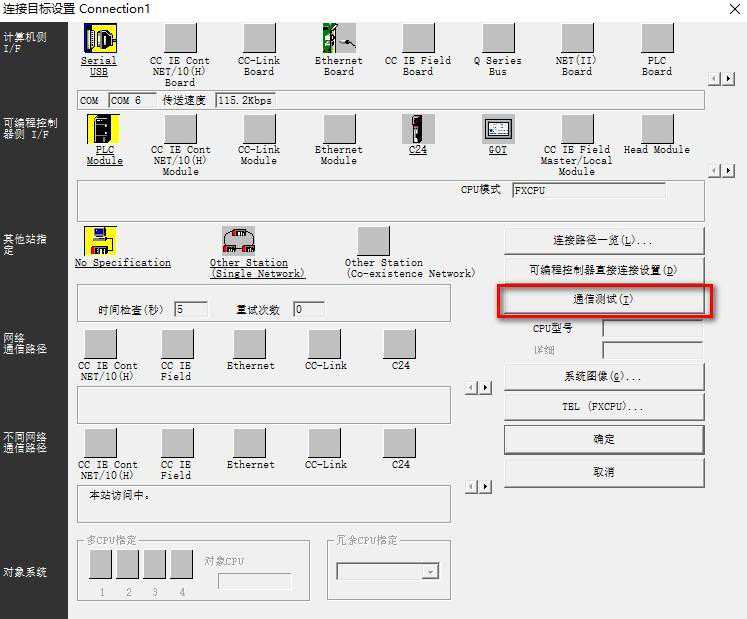

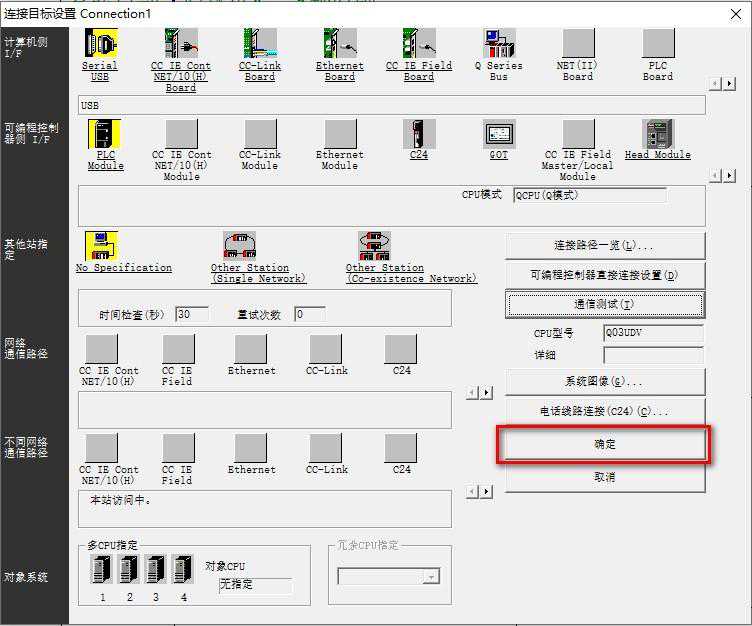

进入连接目标设置Connection1对话框，双击“SerialUSB”。
