S7-200和S7-300profibus-DP通信

一.S7-200CN的cup可以通过EM277接入DP网络二.CPU315-2DP做主站，S7-200CUP做从站三.通信题目四.硬件组态1.主站的DP组态，地址为22.EM277作为从站加入DP网络......

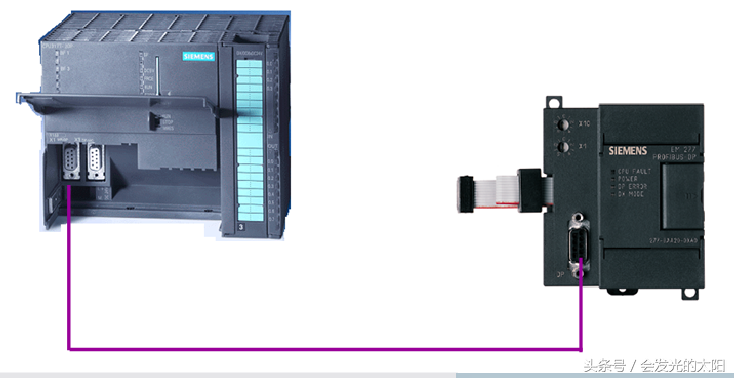

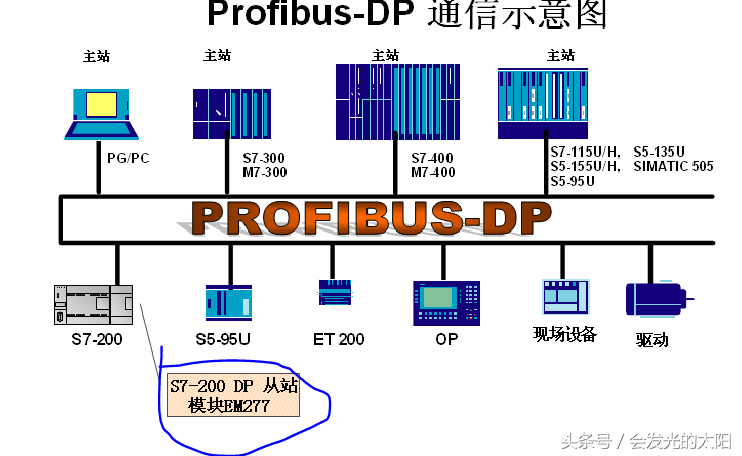

一.S7-200CN的cup可以通过EM277接入DP网络

二.CPU315-2DP做主站，S7-200CUP做从站

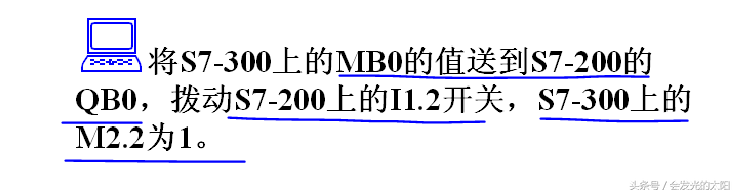

三.通信题目

四.硬件组态

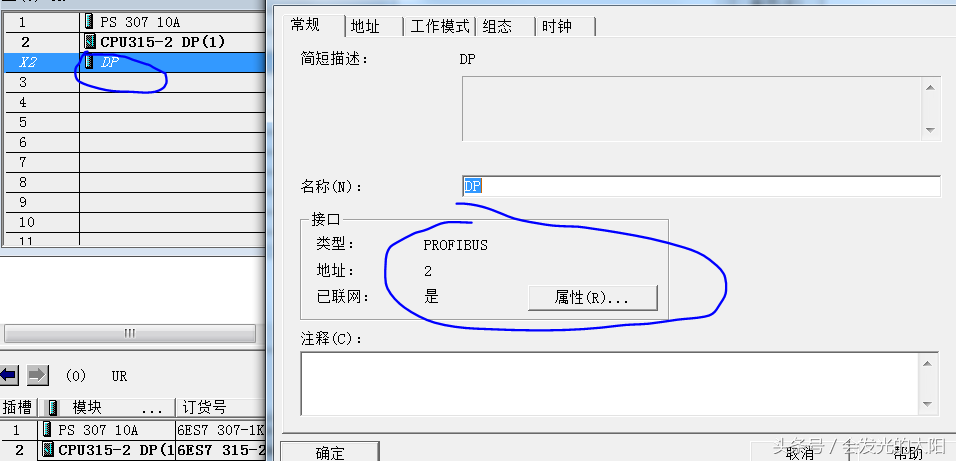

1.主站的DP组态，地址为2

2.EM277作为从站加入DP网络

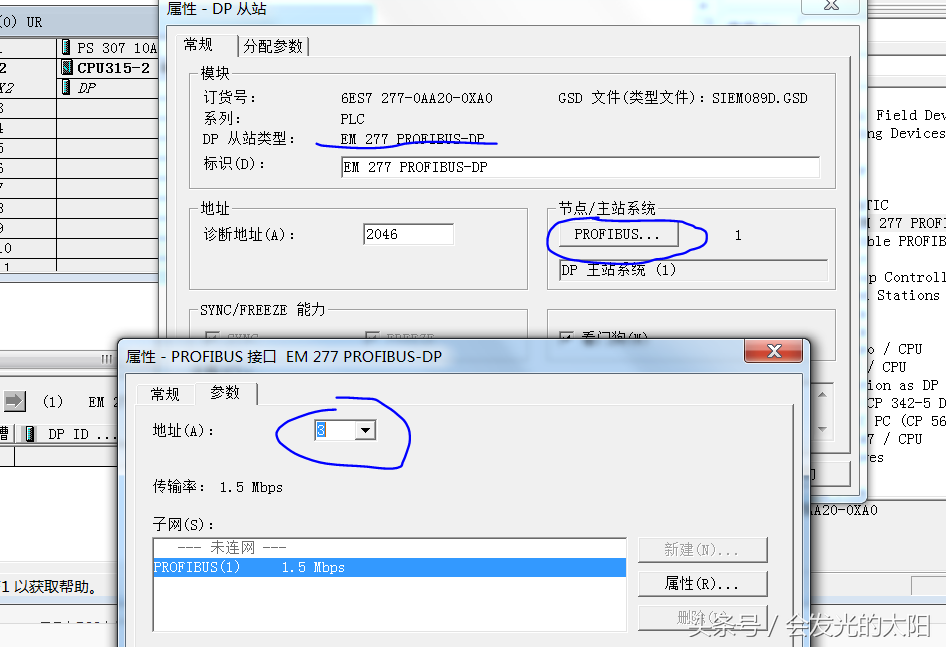

3.配置EM277从站地址

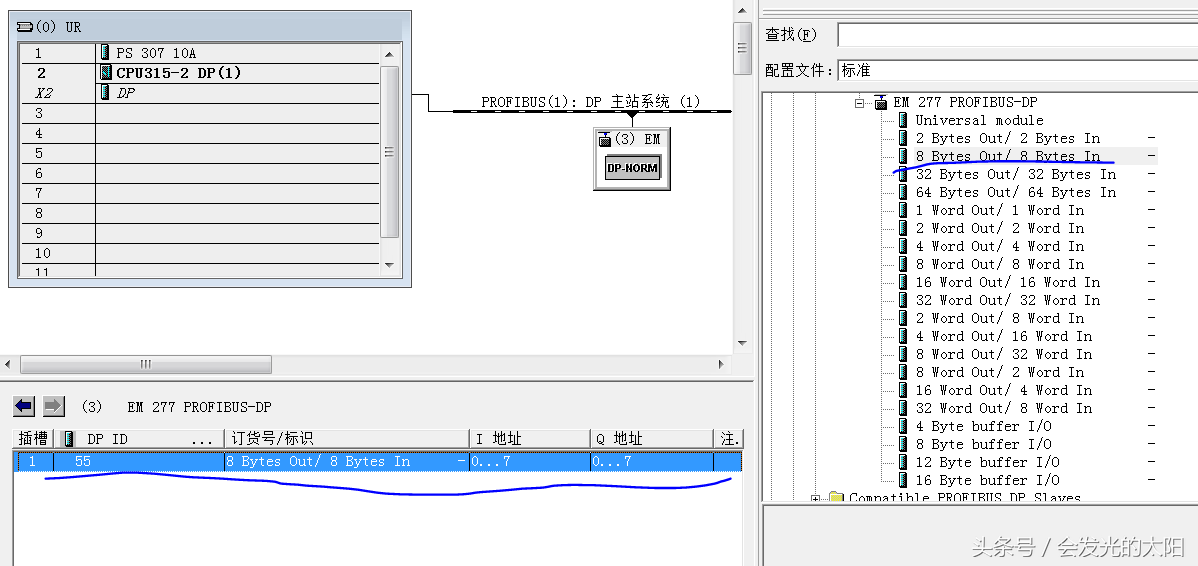

4.选择通信方式为8字节入8字节出，同事需要设置EM277的拨位开关设为3，与站好一致

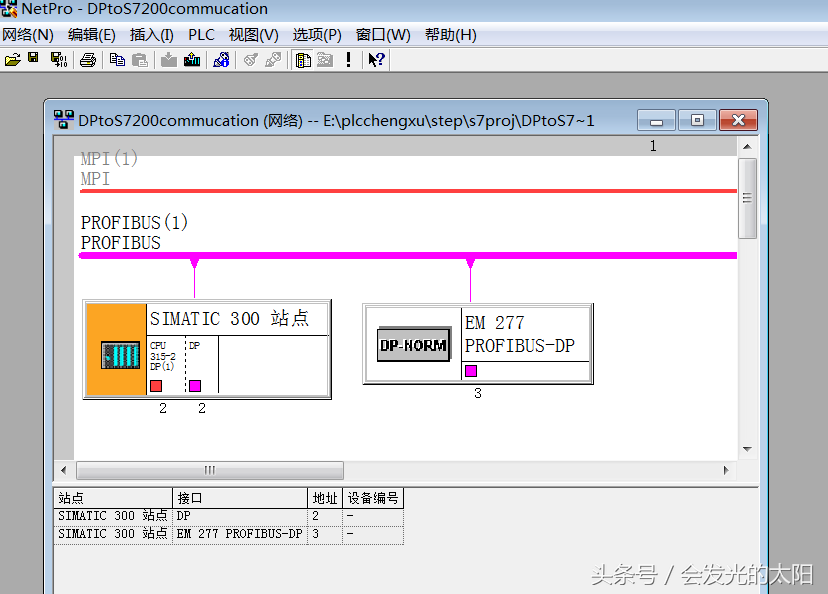

5.组态DP网络

五.主站程序

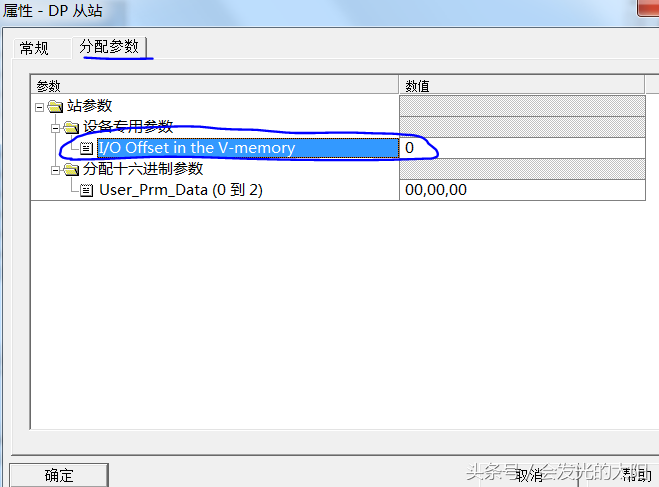

1.EM277偏移参数为0

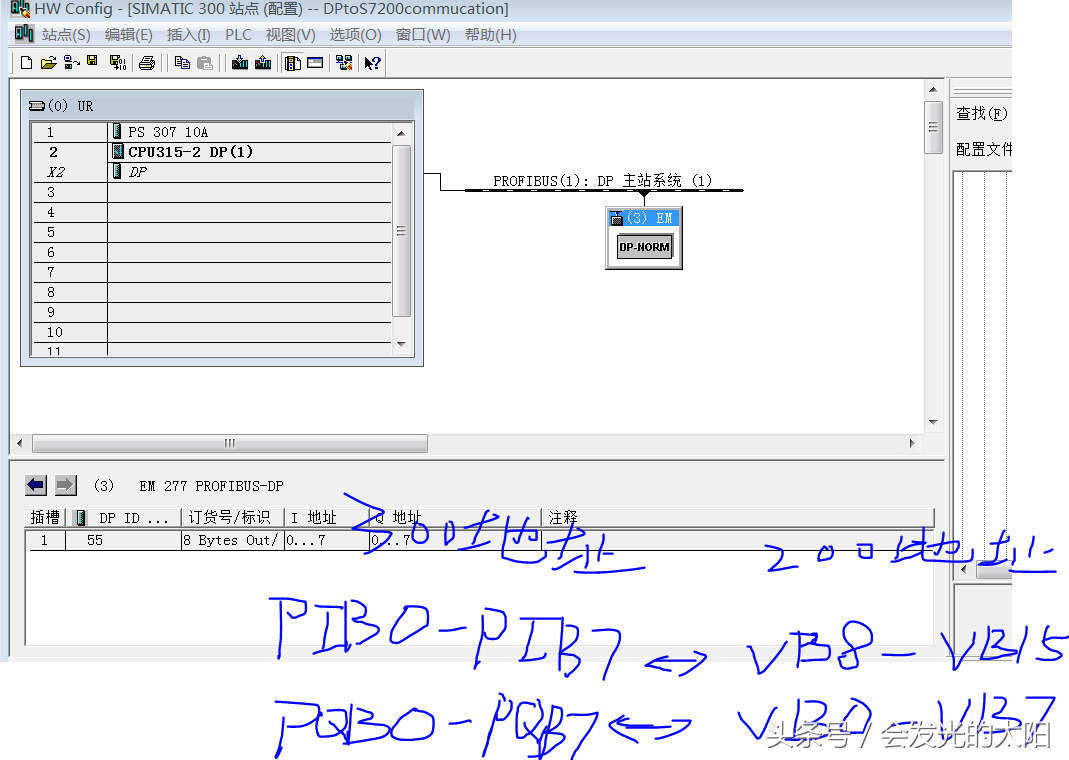

2.则地址对应关系为

3.程序

六.从站s7-200程序

本文由admin于2024-12-23发表在精工资讯站，如有疑问，请联系我们。
