Rockwell编程软件在虚拟机中的使用

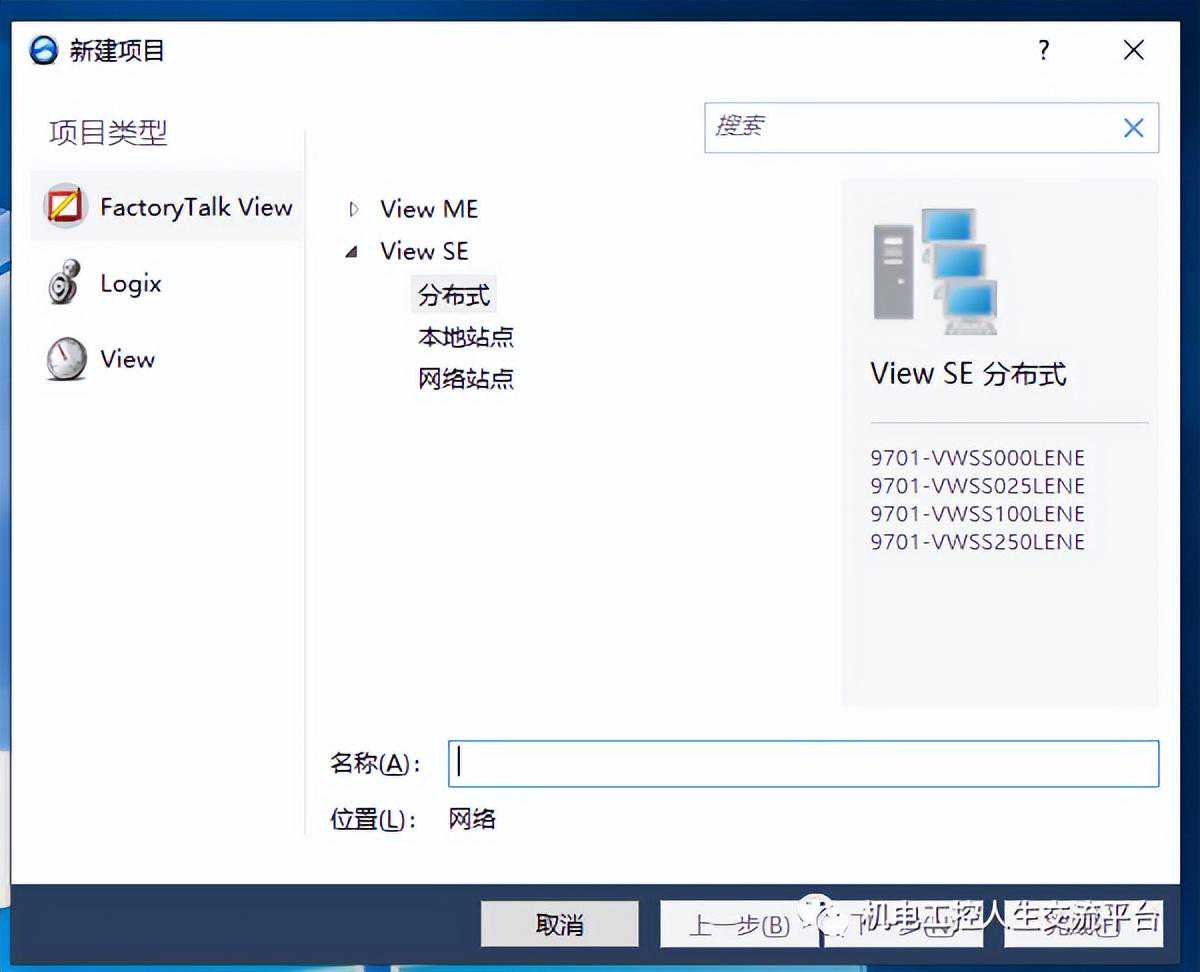

Rockwell控制器编程软件主要为Studio5000,安装包集成了FactoryTalkViewStudio、RSLinxClassic、RSlogix5000等编程平台。

可以实现上位机组态、触摸屏组态、PLC编程等功能。

与西门子不同的是，在PLC编程时的驱动软件为RSLinxClassic，首先要找到路径RSWho。在虚拟机系统中如何实现基本的软件操作呢？下面将做简单的入门介绍。

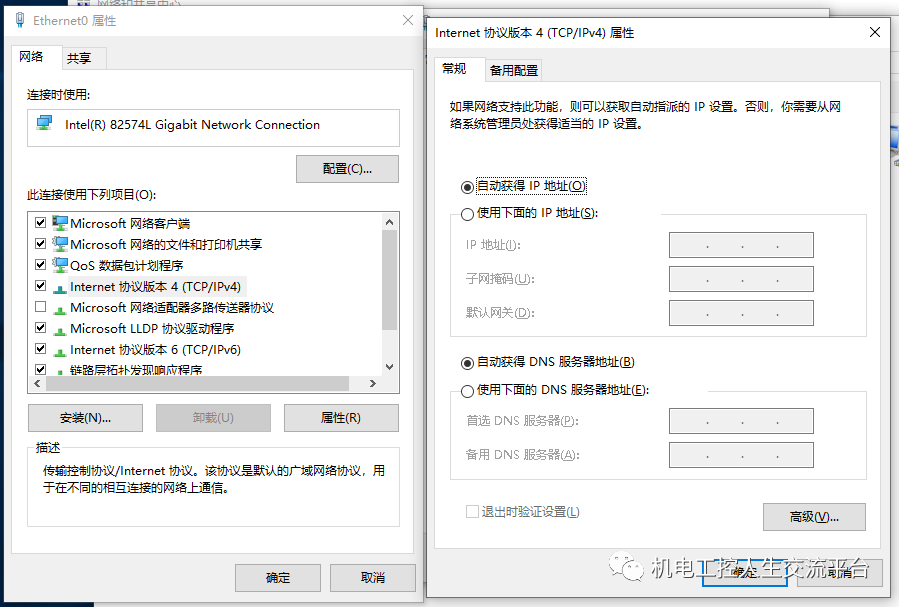

1、本机电脑网络配置

2、虚拟机网路配置

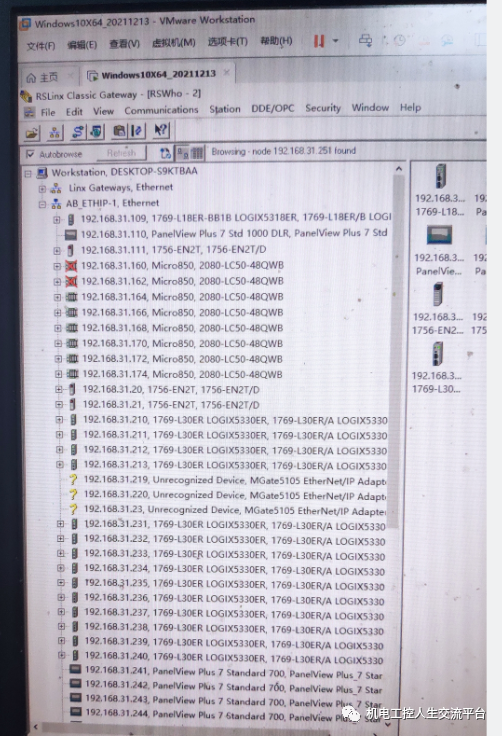

3、RSLinxClassic配置

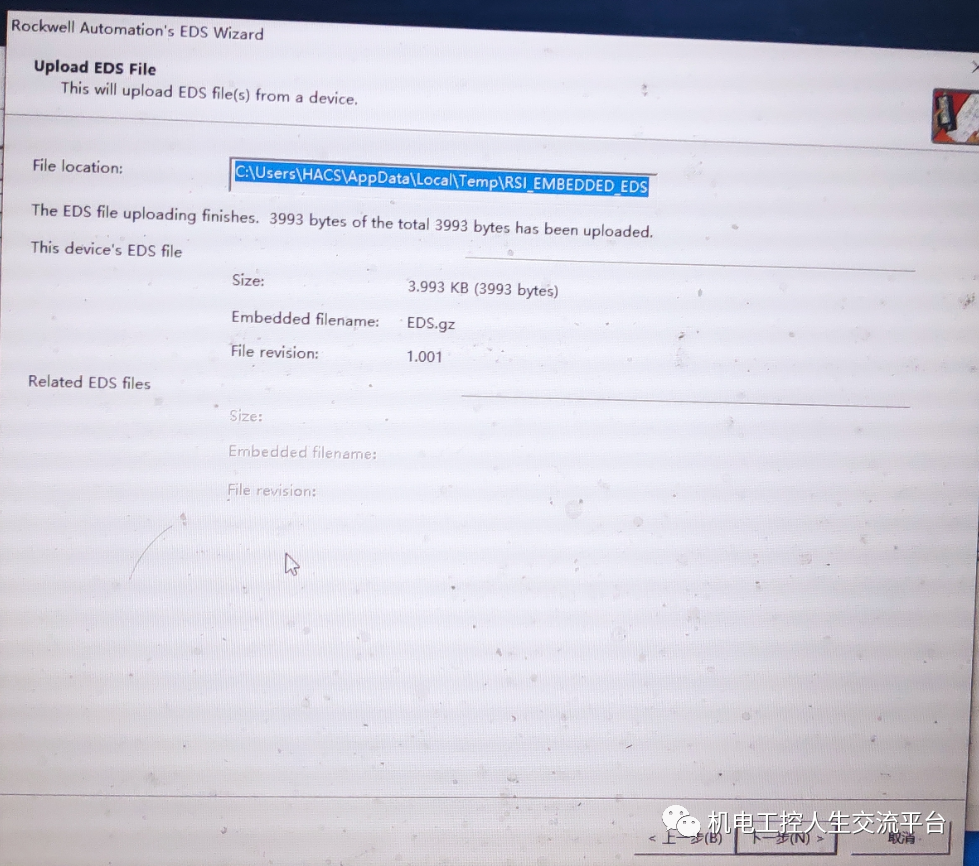

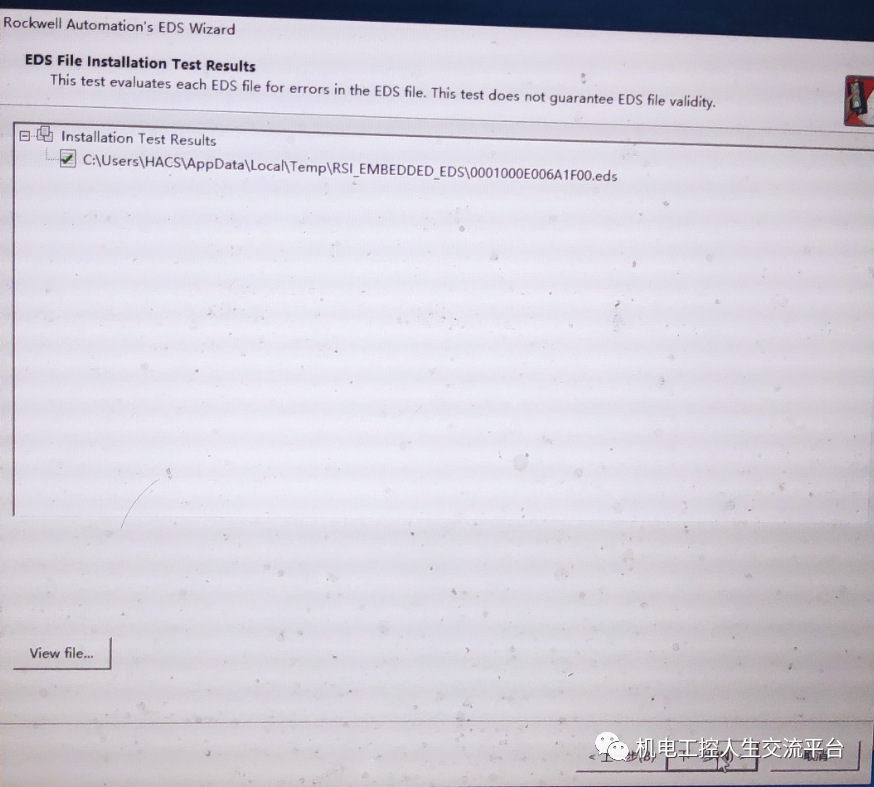

4、对于显示问号的控制处理方式

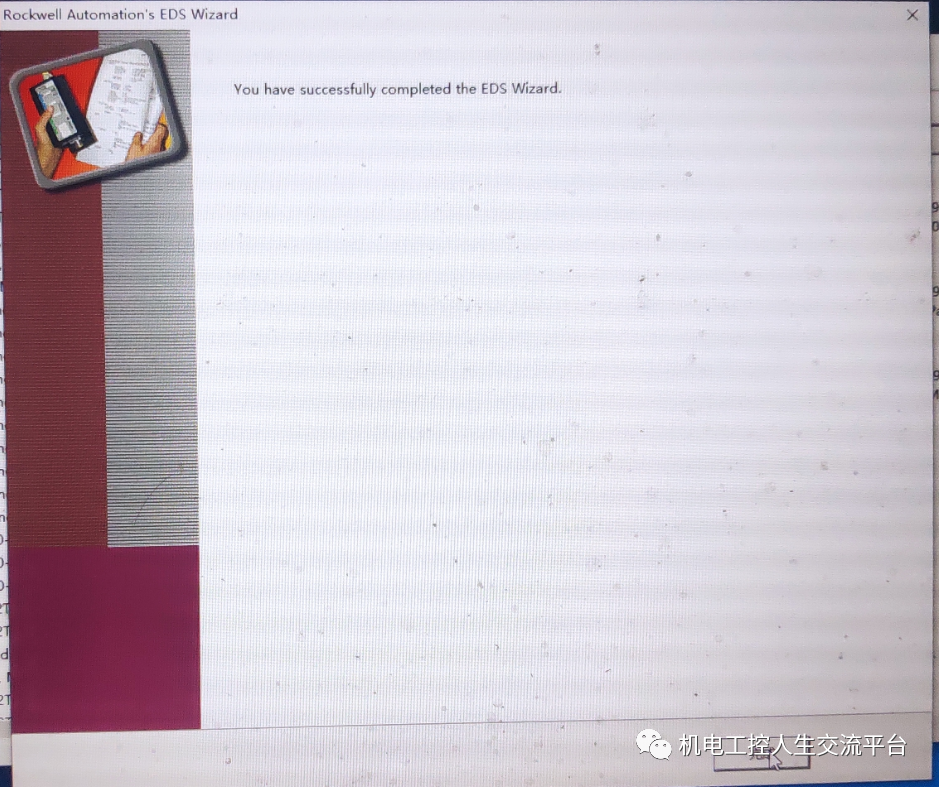

上传EDS完成后，？设备就会显示如下

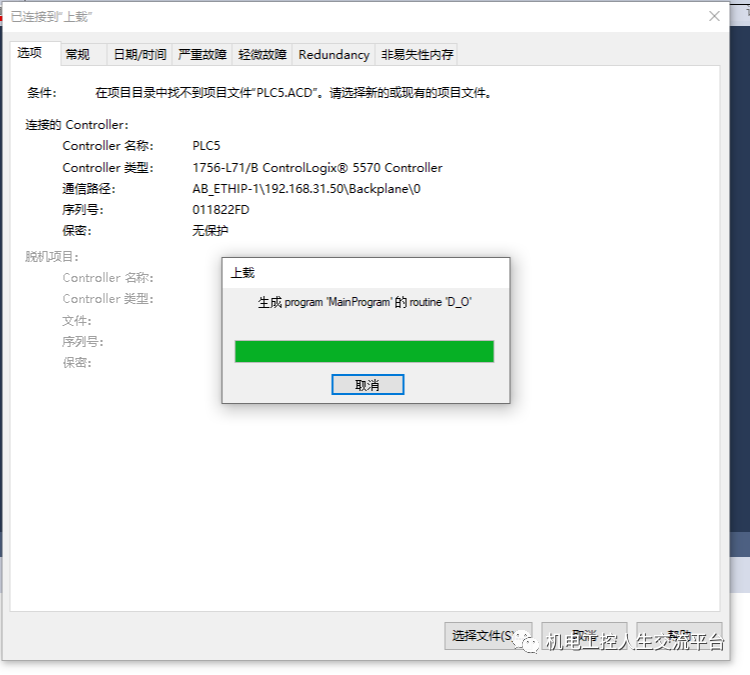

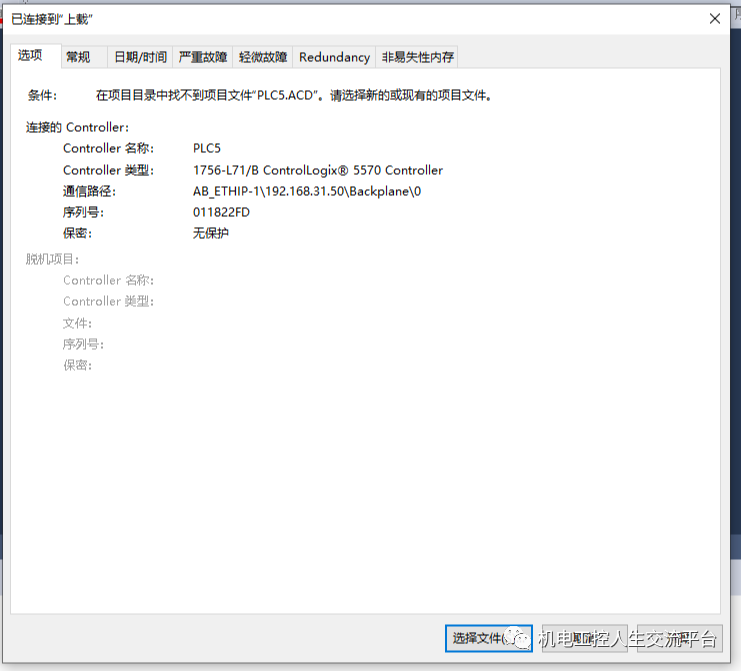

5、上传程序

对于以下情况就是程序加密，无法上传

总结：

1、虚拟机核心的网络设置是在RSLINK上，一定要选择远程并且设置同一网段的IP地址

2、用RSLINK如果发现问号，可以上传EDS文件后，才能上传程序。

3、上传程序过程选择存储文件夹，命名程序名。

4、对于加密的程序无法上传。
