通讯02 与三菱 MELSEC Q或L 通讯

1.通讯注意事项：

屏和PLC端参数要对应。

PLC端：【通讯数据代码设置】下选择不同，需对应屏软件中相应的驱动；PLC端【允许run中写入】打钩；程序下载后，PCL重启。

HMI端：注意不要误设置远端PLC；编程的时候，填入的是PLCip，屏的ip在屏硬件中设置，和PLC保持在一个网域，不重复。

2.通讯参数设置：

（1）在GXWorks2里，参数—PLC参数—内置以太网端口设置：输入格式选择10进制数，设置ip地址，如192.168.3.39

允许run中写入打钩；

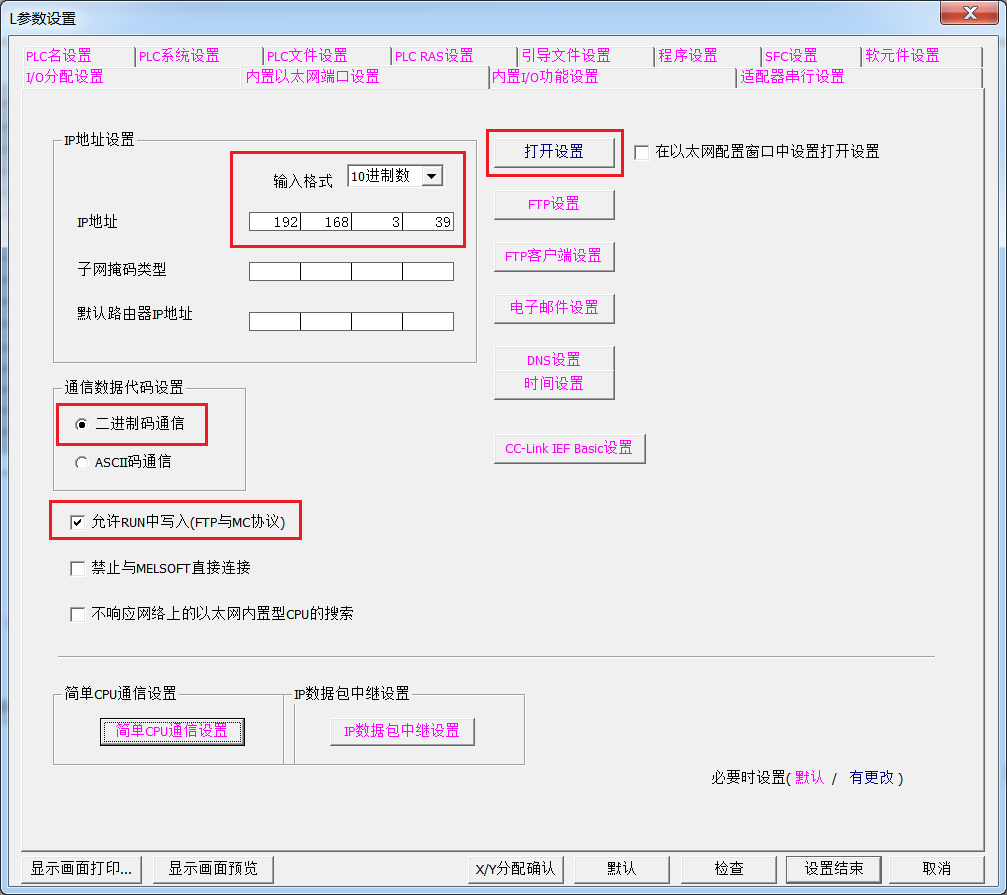

A：【通讯数据代码设置】选择二进制码通信

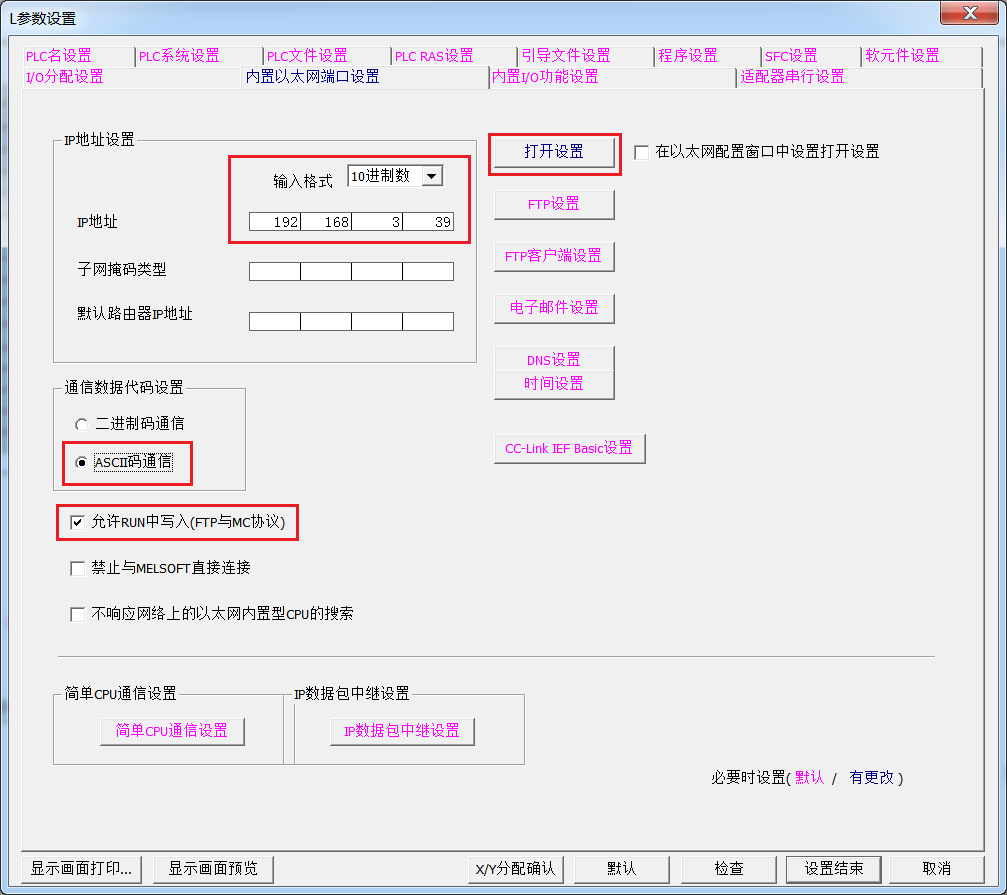

B：【通讯数据代码设置】选择ASCII码通信

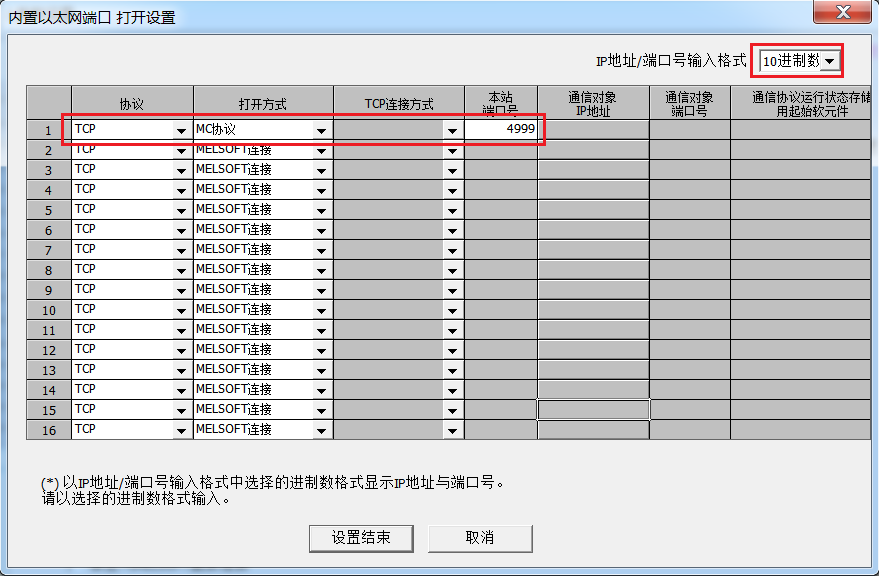

（2）再选择【打开设置】，在如下界面中设置，IP地址/端口号输入格式：10进制；协议：TCP；打开方式：MC协议；本站端口号：1025到4999，5010到65534.这里举例设置4999

（3）EBpro软件,PLC设备属性通讯参数设置：

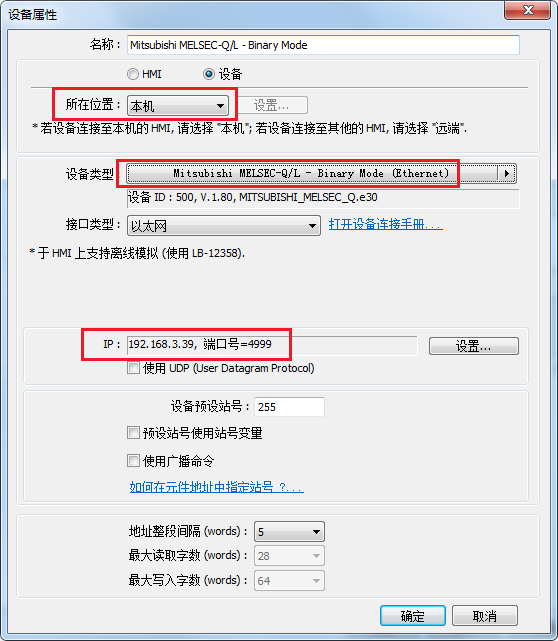

此驱动对应上述第（1）步A设置，所在位置：本机；ip填入.39，端口号默认4999，和PLC端设置保持一致

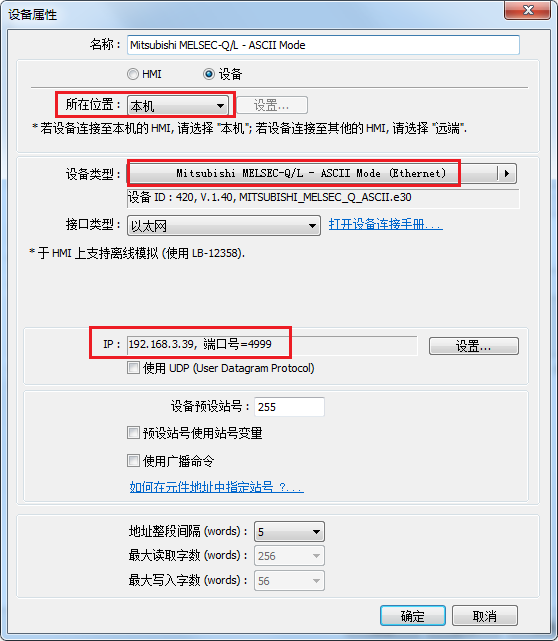

此驱动对应上述第（1）步B设置，所在位置：本机；ip填入.39，端口号默认4999，和PLC端设置保持一致

（4）屏端HMIip设置位置

network下的设置：

选择IPaddressgetfrombelow

“IPaddress”中填写触摸屏的IP地址，例如本示例中可以设置为192.168.3.20，即表示屏和PLC在一个网域不重复。

3.连接网线连接说明

以太网联机的方式分为两种：

使用RJ45平行网络线与集线器

使用RJ45跳接网络线，不需使用集线器，但只限使用在一对一联机的情况下(HMI对PLC，或PC对HMI)

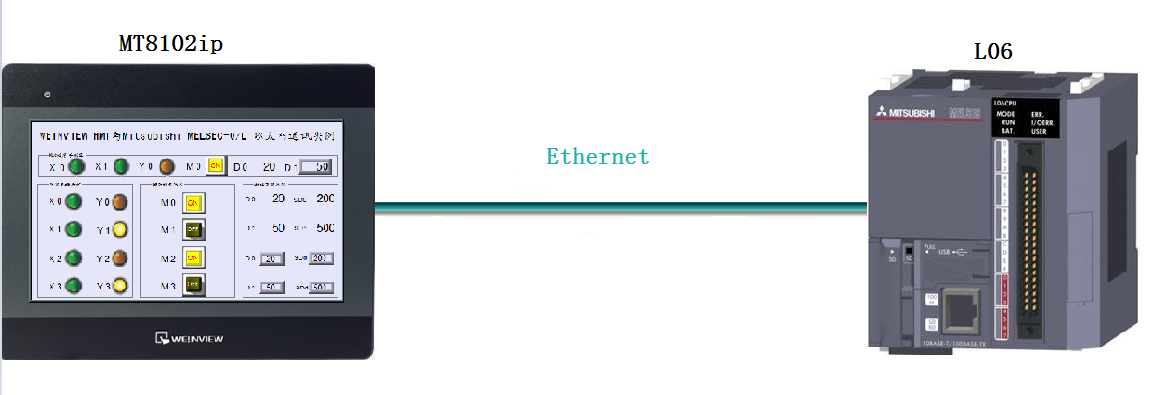

注释：测试型号MT8102ip和三菱L06，使用EBpro版本_20200507
