RISC-V单片机快速入门01-开发环境搭建

前言：

从今天开始，我们学习使用RT_Thread国产实时操作系统开发兆易公司推出的RISC-V芯片-GD32VF103CB，IDE使用芯来科技推出的NucleiStudioIDE，本节我们先完成在NucleiStudioIDE下环境搭建工作，下一讲，我们开始正式移植RT_Thread系统。

一、基础知识

1.RISC-V简介

RISC-V(读作“RISC-FIVE”)是基于精简指令集计算(RISC)原理建立的开放指令集架构(ISA)，V表示为第五代RISC(精简指令集计算机),美国加州大学伯克利分校于2010年开始启动该项目，RISC-V是完全开源，采用BSD协议，此外，相较于ARM，RISC-V无需向下兼容老旧版本设计，同时也吸取了arm和InterX86的经验教训，理论上来说RISC-V性能更好，功耗更低。

2.GD32VF103简介

GD32VF103能够提供108MHz的运算主频，以及16~128KB的片上闪存和6~32KB的SRAM缓存，支持闪存访问零等待状态以获得最大效率。范围广泛的增强型I/O和外围设备连接到两条APB总线。器件提供两个12位ADC，两个12位DAC，四个通用16位定时器，两个基本定时器以及PWM高级定时器，标准和高级通信接口：三个SPI，两个I2C，三个USART，两个UART，两个I2S，两个CAN和一个USBFS。

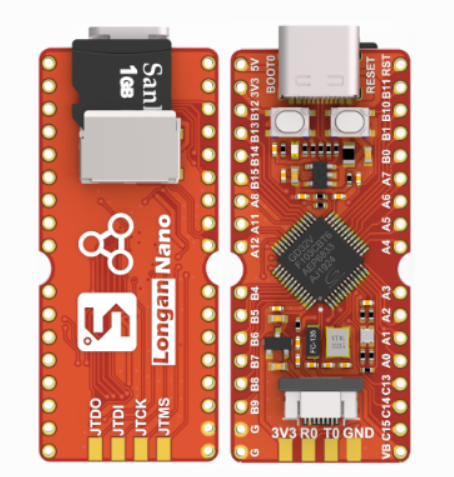

3.开发板简介

LonganNano是基于兆易创新（GigaDevice）RISC-V32位内核的GD32VF103CBT6单片机的极简开发板，板载TF卡，和一个0.96英寸的屏。

双列插针版型设计，排针间距700mil，可直插面包板；

板载8M无源晶振，32.768KHzRTC低速晶振，迷你TF卡槽，并使用Type-CUSB接口；

支持多种下载方式：USBDFU下载，UARTISP下载，JTAG下载；

适配了PlatformIOIDE，可以在Windows/Linux等多平台下进行可视化开发。

64KBFlash/20KBRAM

4.下载资料

1.下载SipeedLongan提供资料

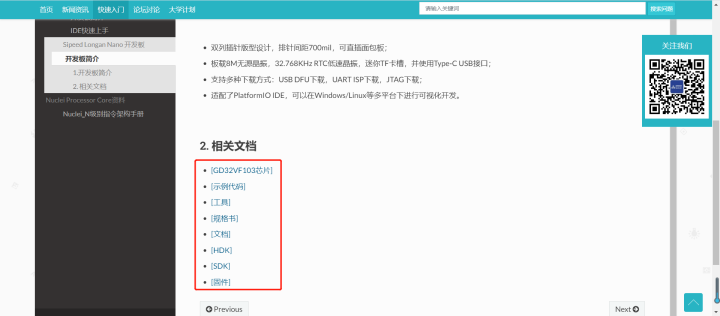

登陆，进入快速入门页面，找到龙眼开发板下载下图中资料。

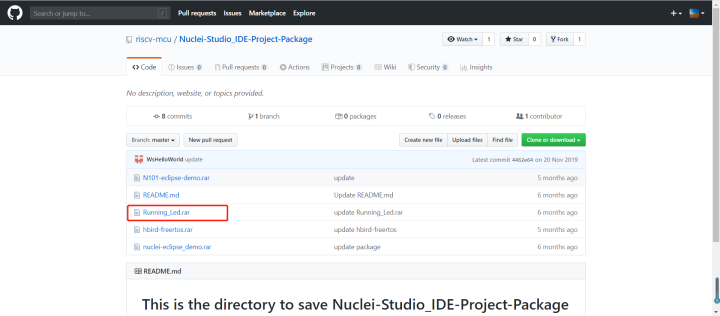

2.下载demo

地址：

我们需要用到的就是Running_Led压缩包中的工程。

二、搭建步骤

1.准备

集成IDE下载链接：

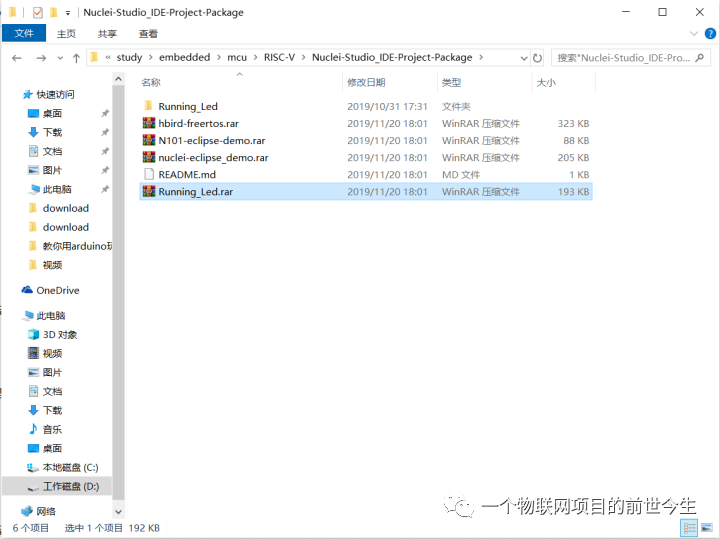

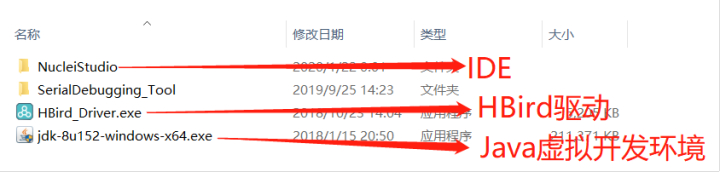

下载并解压缩后，内容如下所示：

2.安装

(2)安装IDE

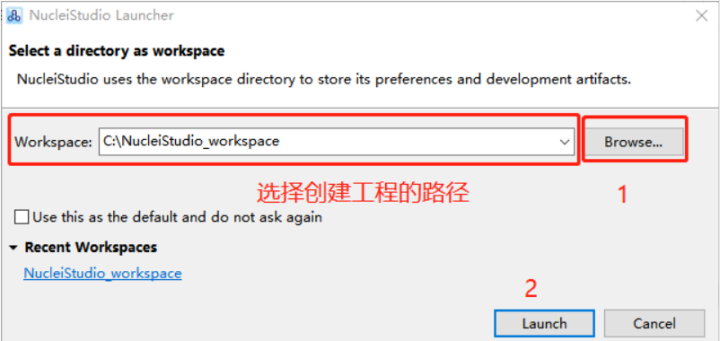

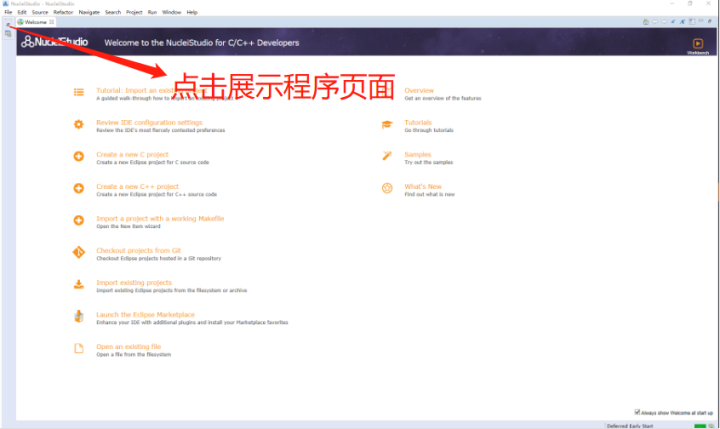

首次打开会提示选择工作环境，勾选Usethisasthedefaultanddonotaskagain选择框后，下次启动不会提示。

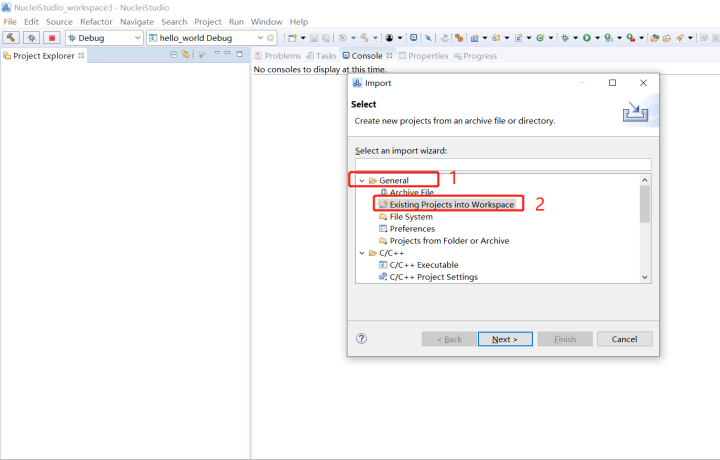

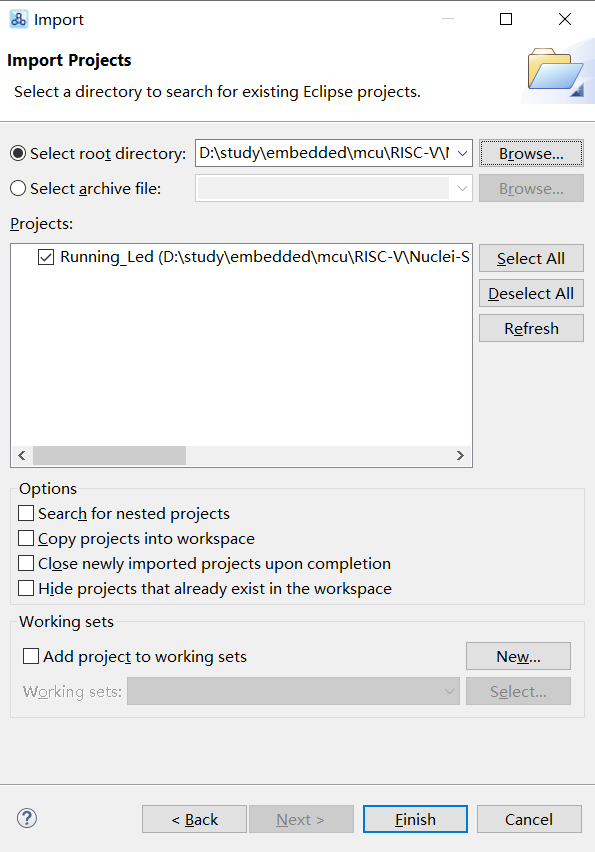

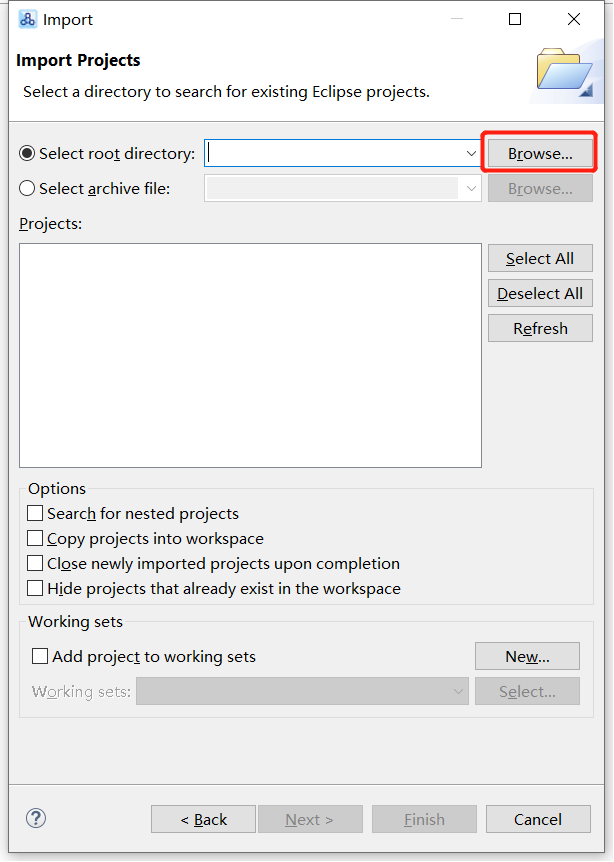

(3)导入工程

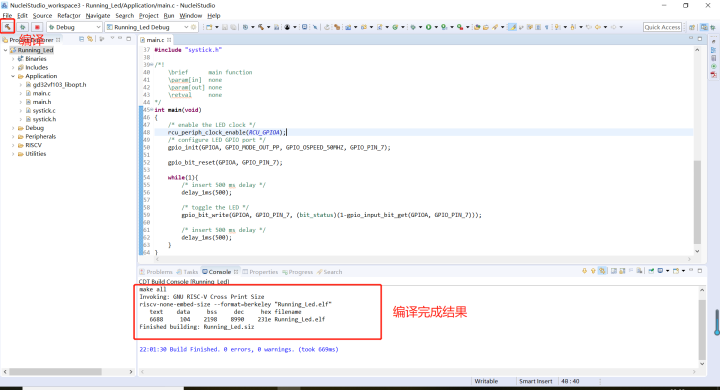

(4)编译

(5)硬件连接

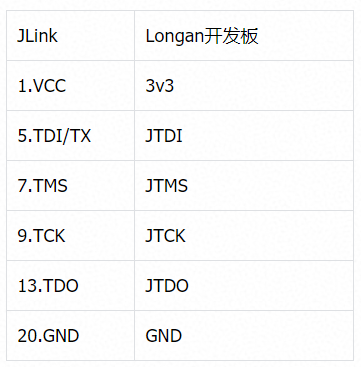

使用JLink连接设备JTAG接口，对应关系如下：

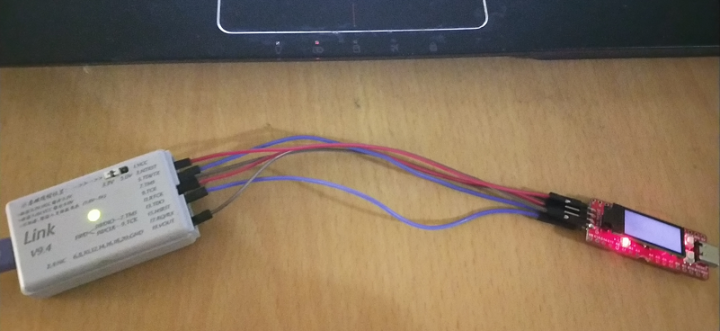

实物连接如下：

(6)安装JLink驱动

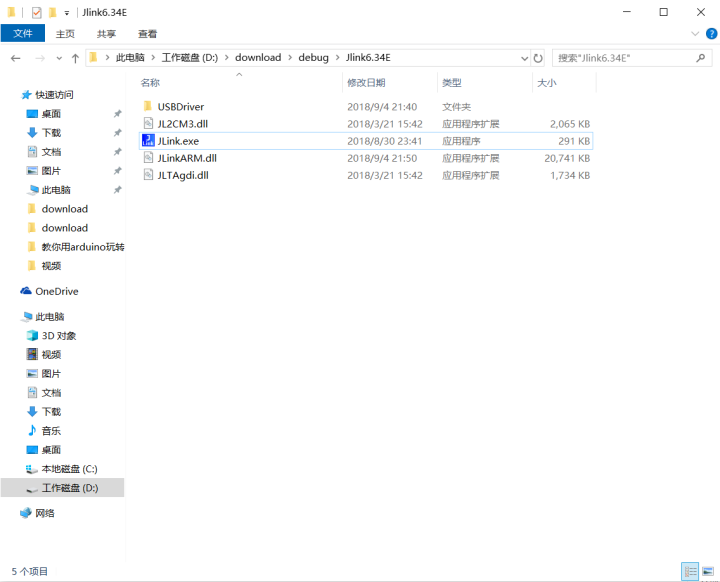

下载jlink驱动，我这里使用版本，大家也可自行下载。或者下载我放在云盘上的

提取码：tnqi

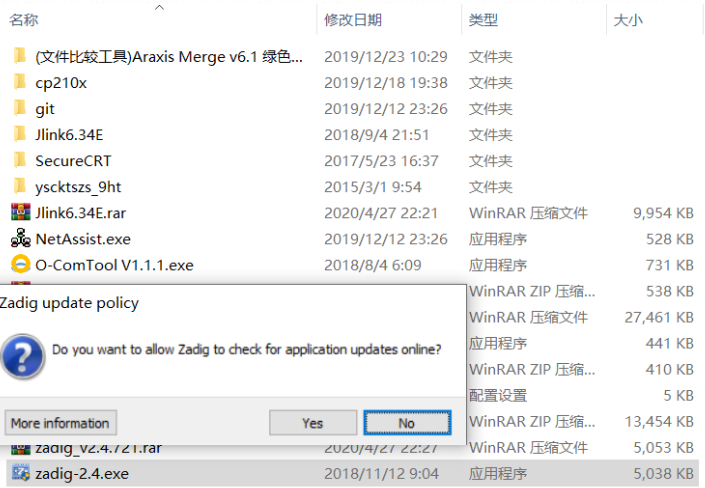

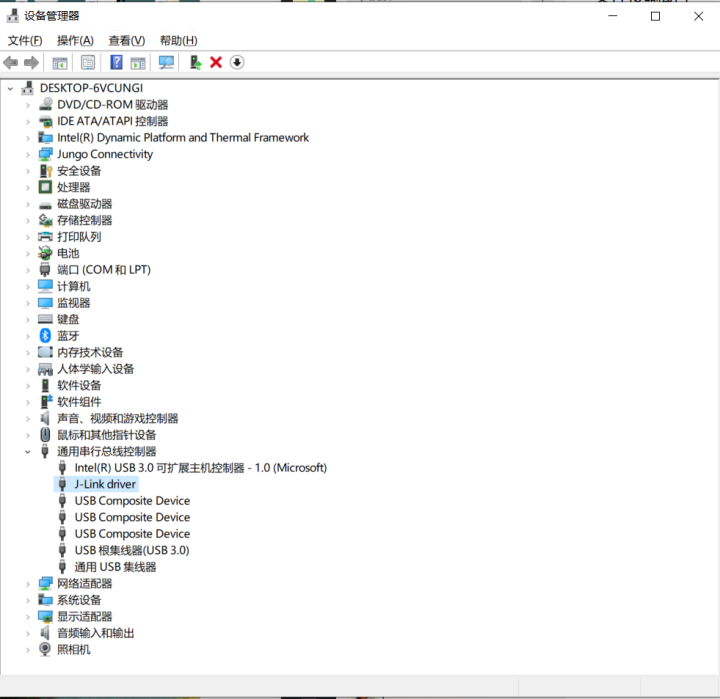

然后打开设备管理器，可看到j-linkdriver

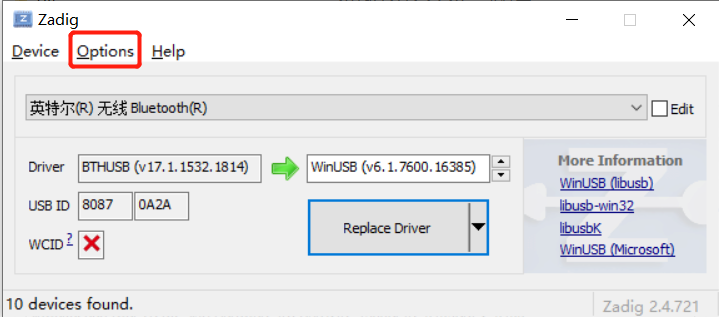

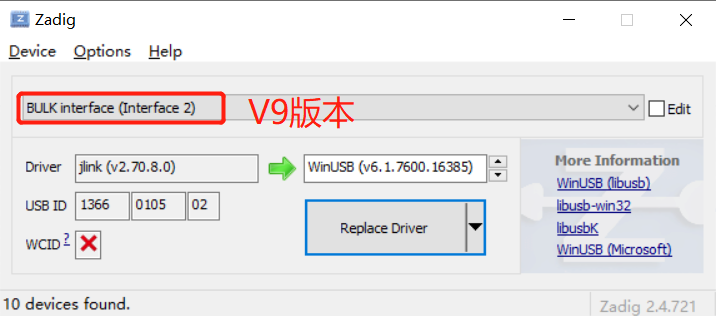

我使用JlinkV9版本，选择了BULKinterface(Interface2)，如果您使用V8版本，选择jlink即可。

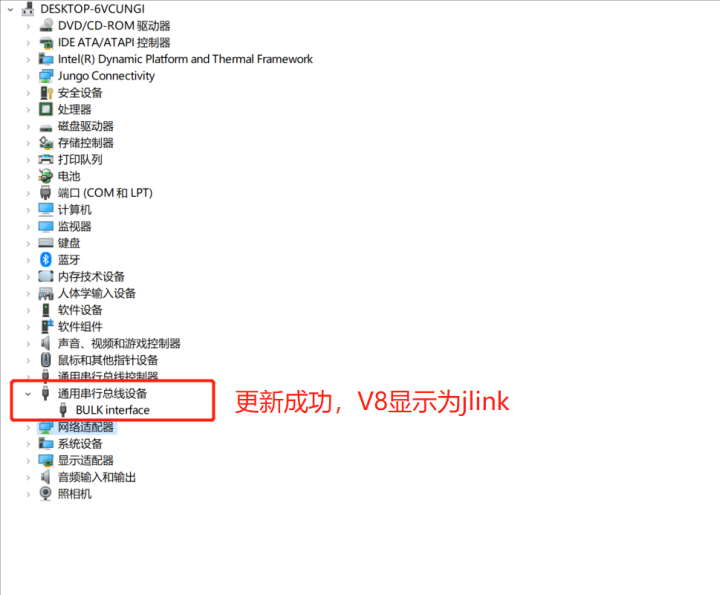

然后再看设备管理器如下：

(7)运行

切换到Debugger选项卡，Configoptions填写

-f"${workspace_loc:/${ProjName}/RISCV/env_Eclipse/openocd_}"

Commands填写如下

setmeminaccessible-by-defaultoff

setarchriscv:rv32

setremotetimeout250

其他项默认即可。

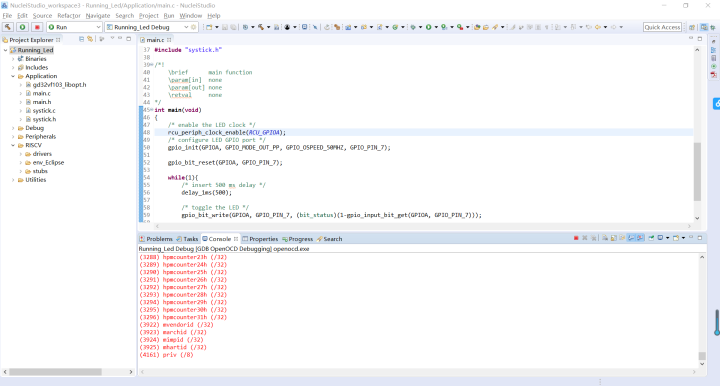

出现上图内容表示烧录成功。

三、修改LED引脚

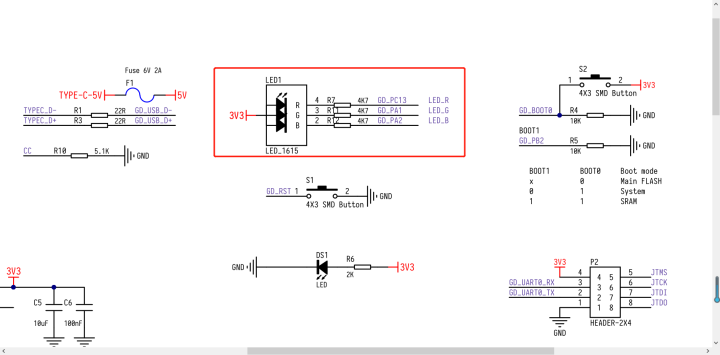

查看上述下载HDK/LonganNano2663/Longannano2663(Schematic).pdf

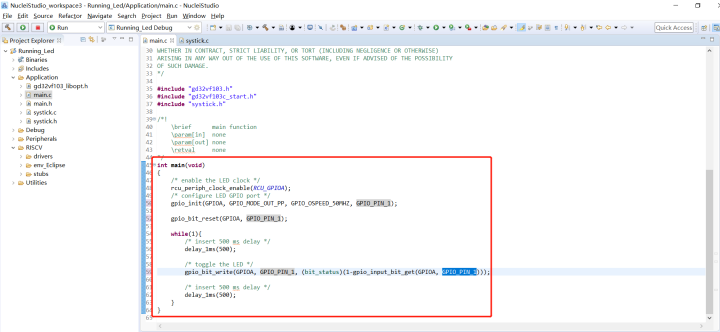

可以看到，板载三个可控LED，分别连接PC13PA1PA2引脚，因此修改中代码如下：

重新下载运行

可以看到开发板，绿灯闪烁，至此，我们完成了GD32vF103的开发环境搭建。
