三菱PLC结构化工程，Q系列FBD块新建程序操作步骤简单教程

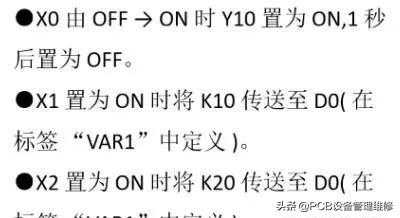

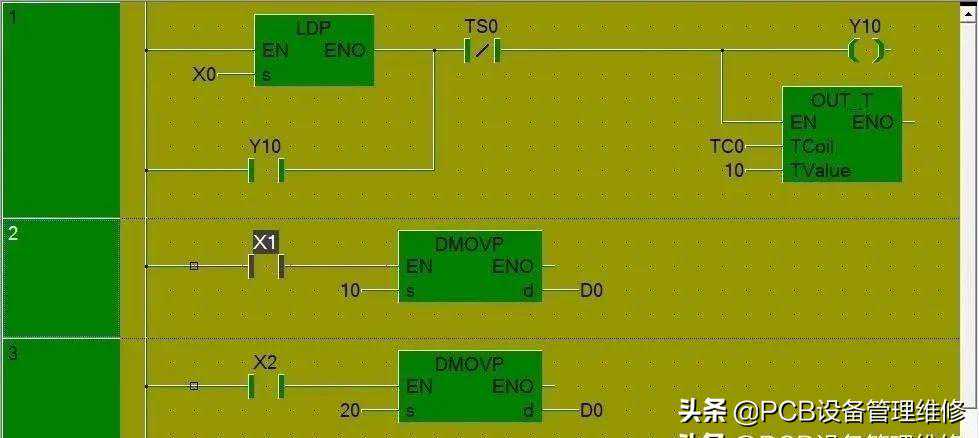

三菱PLC结构化工程用的人较少，但学会了会方便不少，与西门子PLC的编程比较类似。例如要编写下图程序，用结构化工程如何编写？

新建工程：

打开编程软件，新建→系列：Q模式→选择机型：Q06H→工程类型：结构化工程→编程语言：结构化梯形图。

设置参数：

参数→PLC参数双击→I/O分配设置。

编写程序：

右边找到OUT-T，拖入编程窗口，EN连接到TS0后，TCoil前输入TC0，TValue前输入10（设置单位100ms，10表示1秒。）。

把“X1”改为“X2”，“10”改为“20”，完成编写，按F4转换/编译程序，或按（Shift+Alt+F4）转换+全部编译。

注释显示：

1，双击左边导航区全局软元件注释，编写了软元件注释。
