PLC编程入门级，SET（置位）与RST（复位）你编程道路上的左膀右臂

巩固基础知识，才能扩展应用，每天学一点

学过一段时间编程的小伙伴对“SET(置位)与RST(复位)”应该不陌生了吧。

如果你还不是经常用到，那你就需要加快脚步去练习一些稍微大一点的动作程序了。

至少我认为“SET(置位)与RST(复位)”是你编程道路上的左膀右臂。

SET应用

当我们刚刚学习PLC到熟练的运用“线圈”的各种用法，什么双线圈，什么自锁，互锁等等。

当我们学习到了“SET(置位)与RST(复位)”后，

第一时间心里是不是有一万个尼玛。（开玩笑的，不同的运用方式方法而已）

“SET(置位)与RST(复位)”

SET执行指令变为ON时.

位软元件:将线圈、触点置为ON。

字软元件的位指定:将指定位置为1。

通俗的讲就是:当我们执行条件达到时将会进行置ON，并保持（哪怕执行条件不再成立）

如果是“线圈”就是直接自锁了

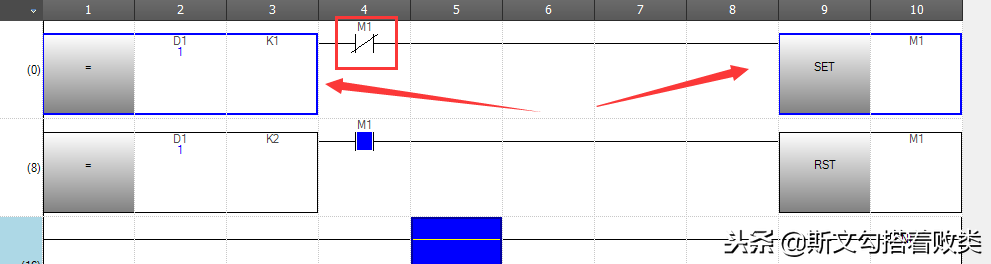

条件不成立测试

说明：当D1=1，M1常闭时，扫描时将执行SETM1

M1将保持ON的状态，即使前面常闭M1触点条件已经断开。

rst

RST输入变为ON时，。

位软元件:将线圈、触点置为OFF。

定时器、计数器:将当前值置为0，将线圈、触点置为OFF。

字软元件的位指定:将指定位置为0。

字软元件、模块访问软元件、变址寄存器:将内容置为0。

通俗的讲就是:当我们执行条件达到时将会进行置OFF或者将内容设为0

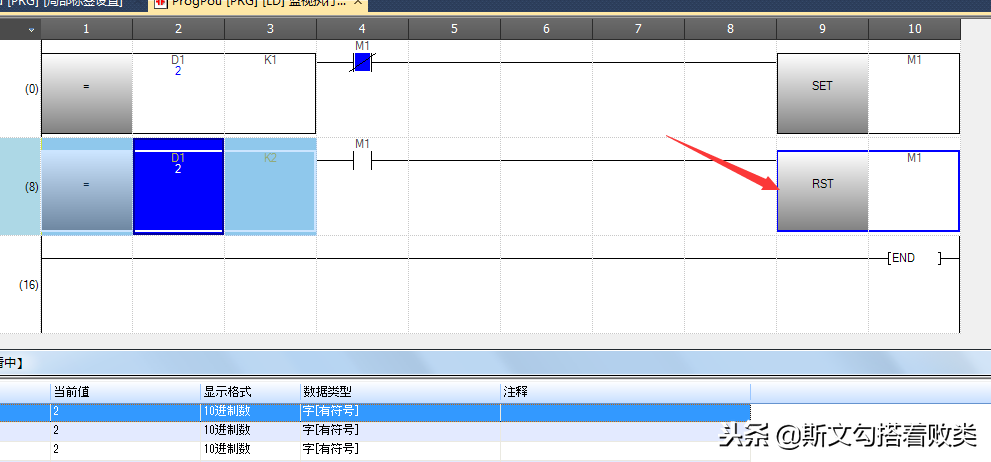

RST描述

既然讲到RST(复位)，三菱PLC提供了一条批量复位的指令（ZRST）

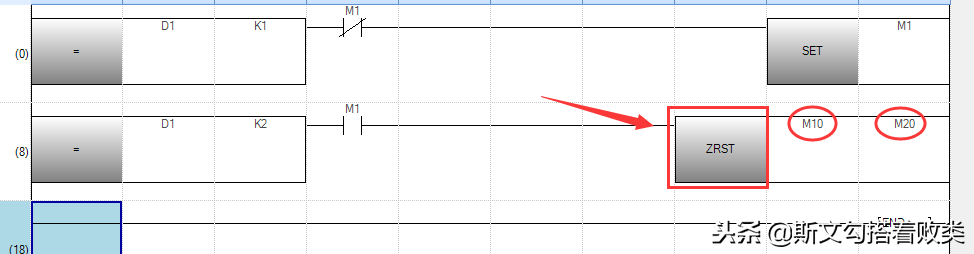

ZRST批量复位

批量复位需要类型一致，不然会报错。

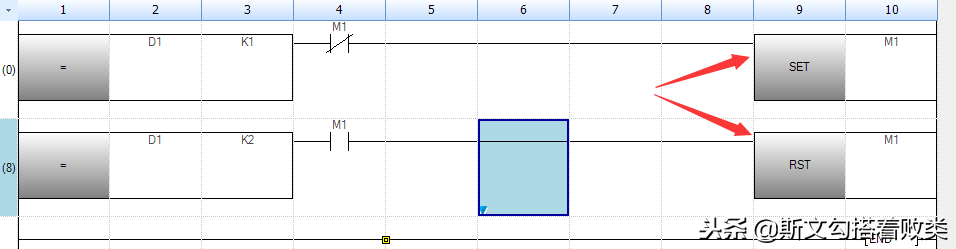

介绍了一下这两个指令的一些解释。一起看几个测试

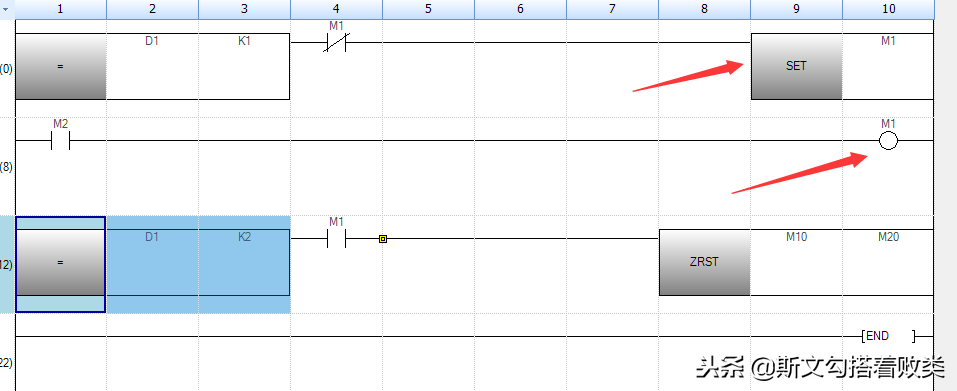

线圈与置位区别

说明：当SET(置位)M1,M1将保持，当扫描到第二行时用的是线圈，我们了解线圈其实就条件成立为ON，条件不成立为OFF.按照扫描输出规则，结果输出离END近的结果。

SET(置位)与RST(复位)属于应用指令，条件成立执行指令，条件不成立则不执行指令

今天算是巩固了一下这两个指令，具体的一些用法，小伙伴们可以自行去测试看看运行的效果
