「西门子指令」INC_B、INC_W、INC_DW指令应用详解

今天呢？给大家带来INC_W（自加一指令）的应用，如何在程序上体现它的功能，下面就来吧？

01

程序上应用

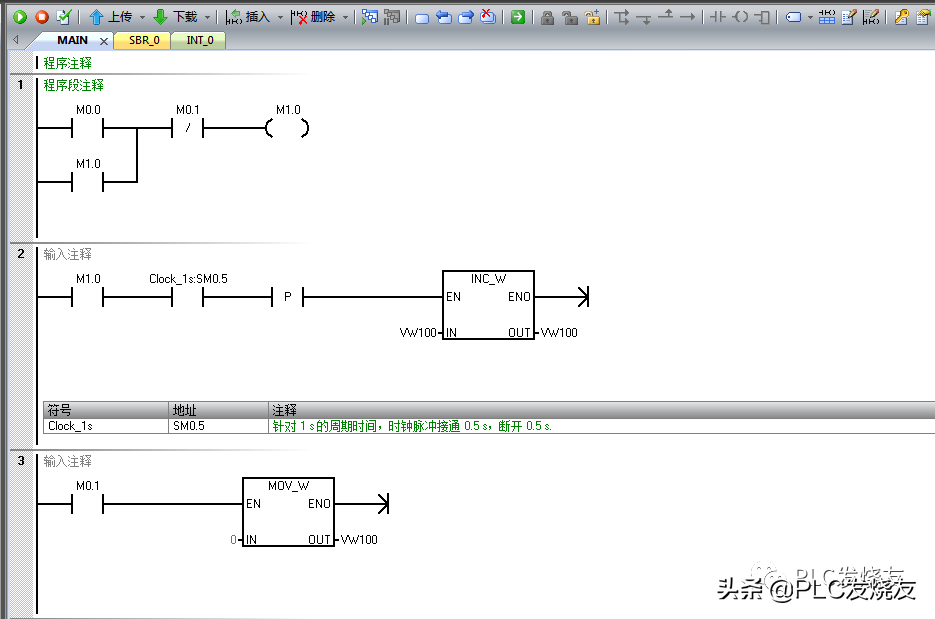

第一步：（我们先来看两段程序，你们知道下图程序是什么意思？如果工作的吗？）

第二步：（编写上图程序）

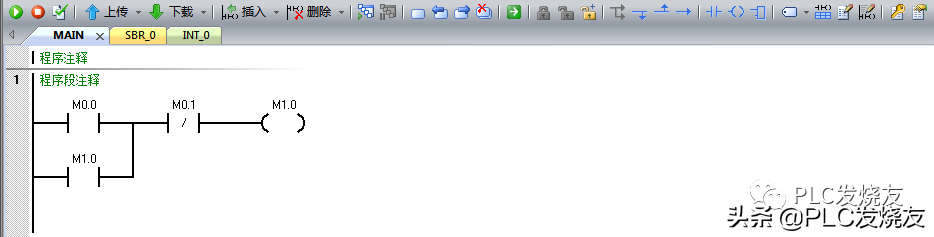

程序段一：编写一个启保停电路

程序段二：用启保停线圈的常开触点来触发（0.5秒脉冲）—沿脉冲（上升沿）—INC_W（自加一指令）IN：VW100OUT：VW100。

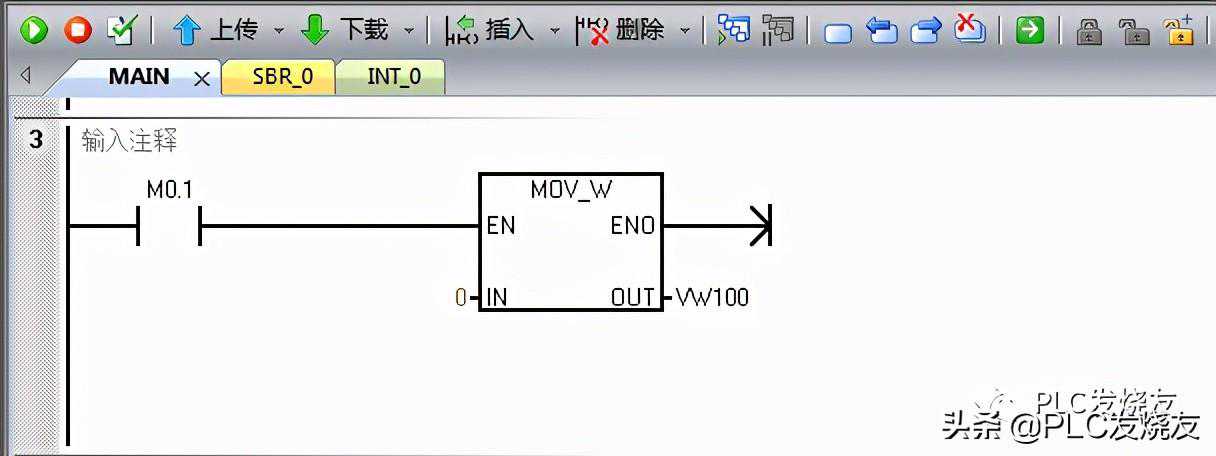

程序段三：用启保停程序中停止按钮常开触点来触发MOV_W传送指令，IN：0OUT；VW100。

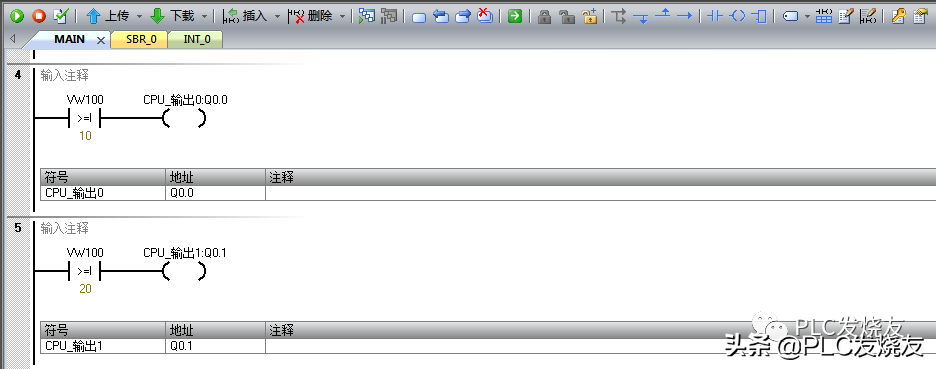

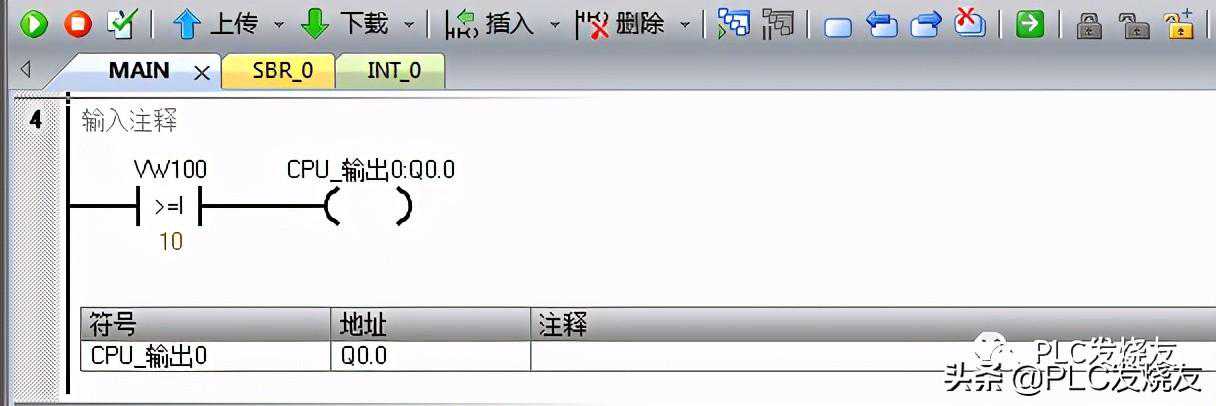

程序段四：用比较指令大于等于整数来比较VW100数值10来触发线圈。

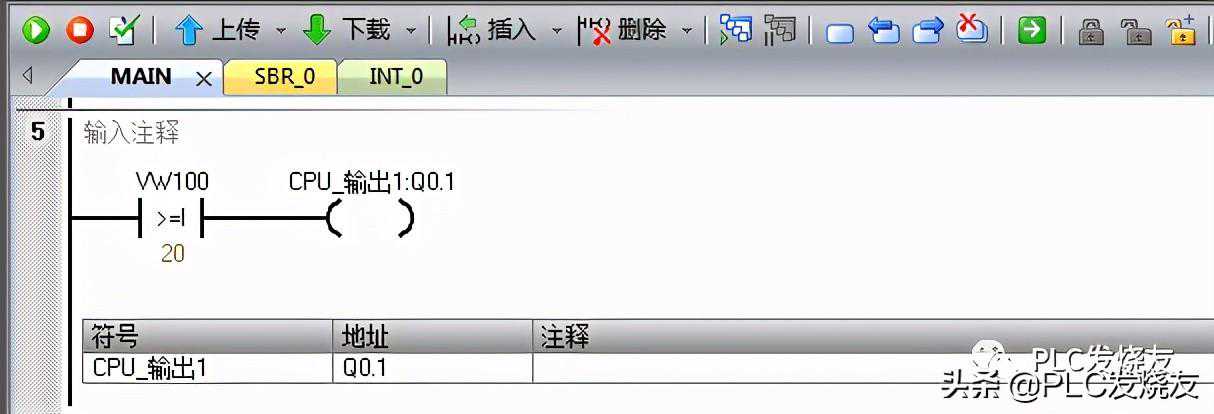

程序段五：用比较指令大于等于整数来比较VW100数值10来触发线圈。

02

威纶通触摸屏画面编写

组态画面

启动按钮、停止按钮、运行指示灯、指示灯、指示灯。

03

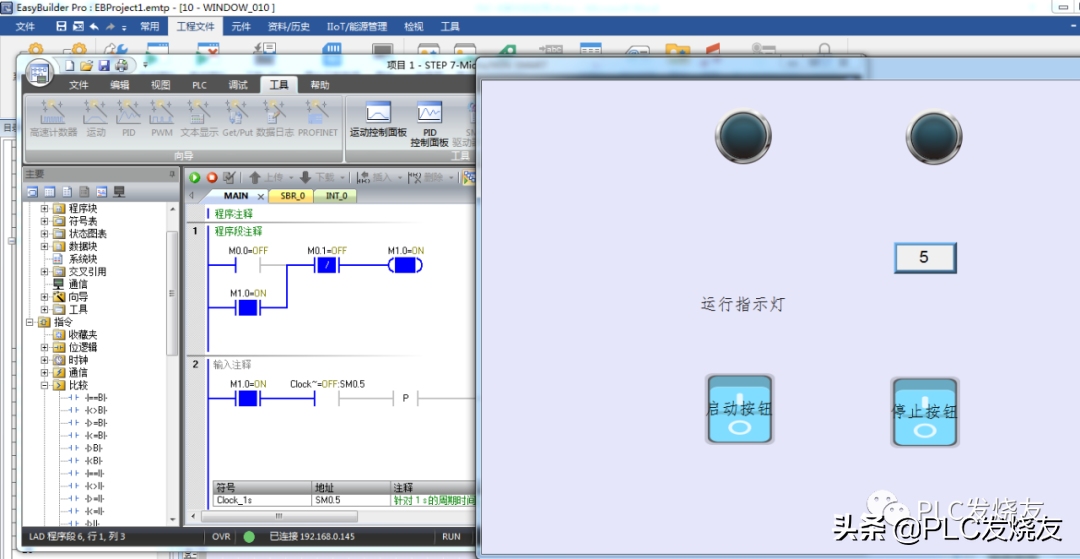

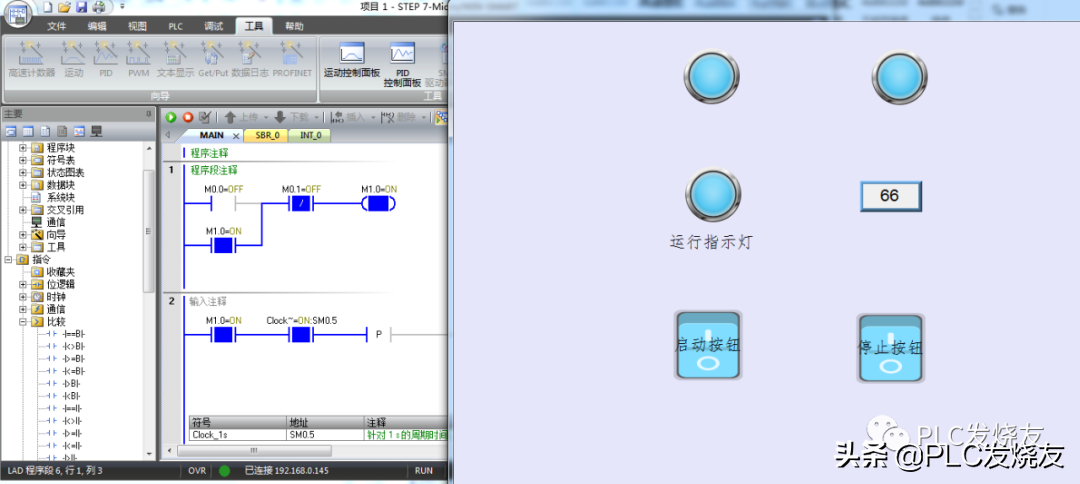

演示画面
