PLC采集网关BL110实现三菱 PLC FX1S 接入OPC UA 云平台

工业智能网关一共有四个COM接口，

4个COM口的配置内容一样，COM1固定为RS232，COM2、COM3和COM4是RS232/RS485可选串口（默认为RS485）。因三菱PLCFX1S的COM是RS485接口，则选择以COM3连接为例说明COM口采集配置操作。三菱PLCFX1S的RS485接口DB9的3和8为信号脚，3脚接COM2RS485A，8脚接COM2RS485B

工业智能网关BL110采集三菱PLCOPCUA接入OPCUA云平台

工业智能网关BL110采集三菱PLCOPCUA接入OPCUA云平台

本示例采集三菱PLCFX1S的寄存器TS的部分数据配置如下：

工业智能网关BL110采集三菱PLCOPCUA接入OPCUA云平台

接入OPCUA云平台的步骤如下：

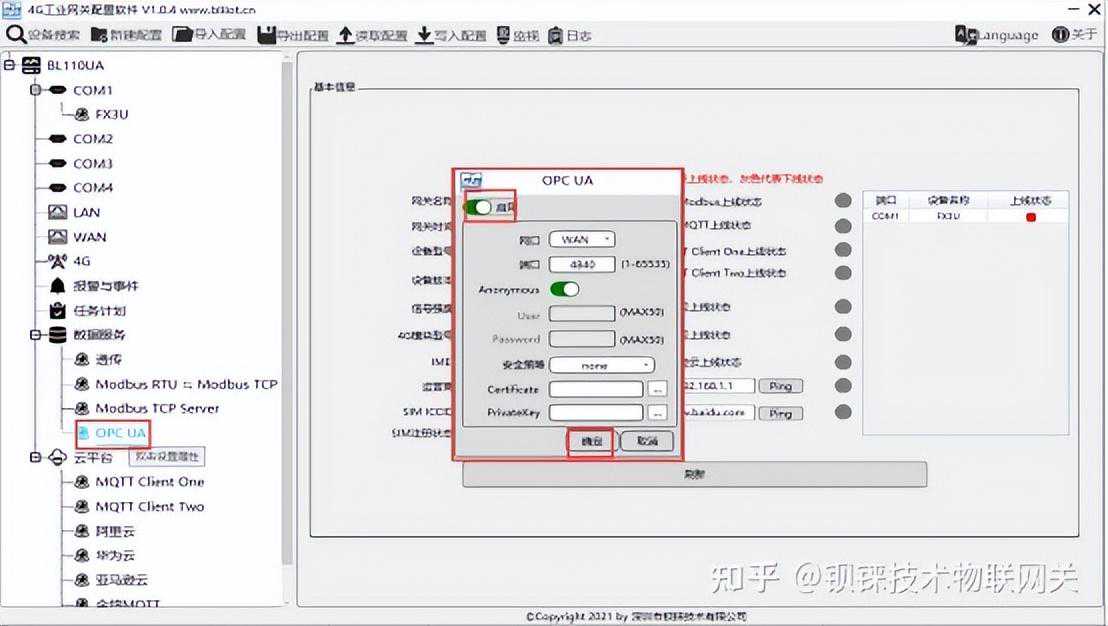

工业智能网关BL110配置OPCUA服务器

OPCUA的配置

功能

说明

启用

网口

从“WAN”、“LAN”中选择。

端口

填写服务器端口，端口必须要填写。

Anonymous

是否开启用户名和密码登录，默认不启用，绿色表示不启用，灰色表示启用。

User

填写用户名

Password

用户密码

安全策略

加密策略，从“none”、“basic256”、“basic128rsa15”、“basic256sha256”中选择。

Certificate

OPCUA证书，选择文件上传。

PrivateKey

OPCUA密钥，选择文件上传。

确定

确定OPCUA的配置

取消

取消OPCUA的配置

OPCUAClient数据点是直接从网关提取自动生成，可以不需要填写。
