S7-1200硬件组态图1创建S7-1200项目图2添加S7-1200CPU1214C图3添加PROFIBUS主站模块CM1243-5图4添加CU240E-2DPF从站图5分配CU240E-2DPF从......
S7-1200硬件组态

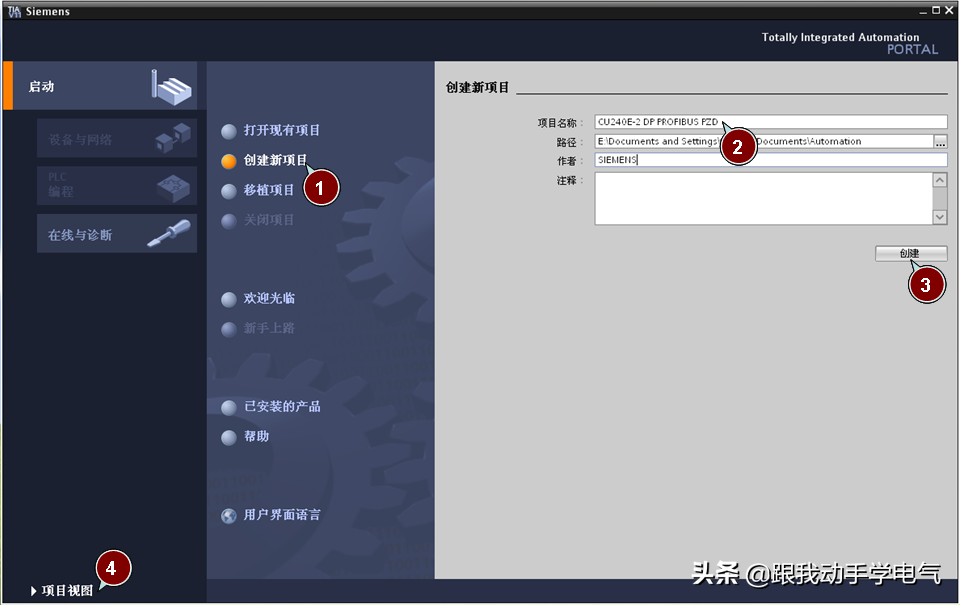

图1创建S7-1200项目

图2添加S7-1200CPU1214C
图3添加PROFIBUS主站模块CM1243-5

图4添加CU240E-2DPF从站
图5分配CU240E-2DPF从站地址
•组态与CU240E-2DPF通信报文:鼠标双击添加的CU240E-2DPF从站,打开设备视图;1)将硬件目录中“Standardtelegram1,PZD-2/2”模块拖拽到“设备概览”视图的第1个插槽中,系统自动分配了输入输出地址,本示例中分配的输入地址IW68、IW70,输出地址QW64、QW66;2)编译项目。
图6组态与CU240E-2DPF通信报文

图7下载硬件配置
通过标准报文1控制电机起停及速度
S7-1200通过PROFIBUSPZD通信方式将控制字1(STW1)和主设定值(NSOLL_A)周期性的发送至变频器,变频器将状态字1(ZSW1)和实际转速(NIST_A_GLATT)发送到S7-1200.
控制字:常用控制字如下
•047E(16进制)-OFF1停车
•047F(16进制)-正转启动
•0C7F(16进制)-反转启动
•04FE(16进制)-故障复位
主设定值:速度设定值要经过标准化,变频器接收十进制有符号整数16384(4000H十六进制)对应于100%的速度,接收的最大速度为32767(200%)。参数P2000中设置100%对应的参考转速。
示例:通过TIAPORTAL软件“监控表”模拟控制变频器起停、调速和监控变频器运行状态。
表2-2PLCI/O地址与变频器过程值

启动变频器
首次启动变频器需将控制字1(STW1)16047F写入QW64启动变频器。
停止变频器
将16#047E写入QW64停止变频器;
调整电机转速
将主设定值(NSOLL_A)十进制16384写入QW66,设定电机转速为1500rpm。
读取IW68和IW70分别可以监视变频器状态和电机实际转速。

图2-8监控表
PROFIBUS报文结构及控制字和状态字
报文结构
表1报文结构

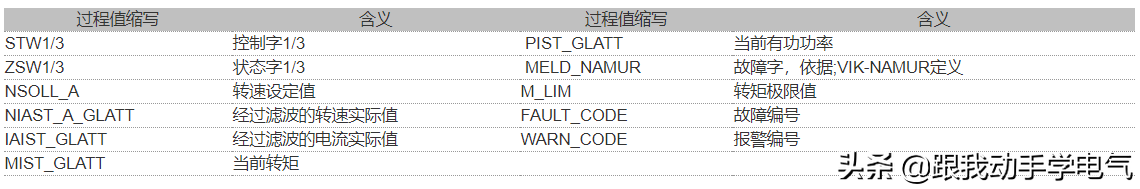

表2过程值缩写含义

控制字
表3控制字

状态字

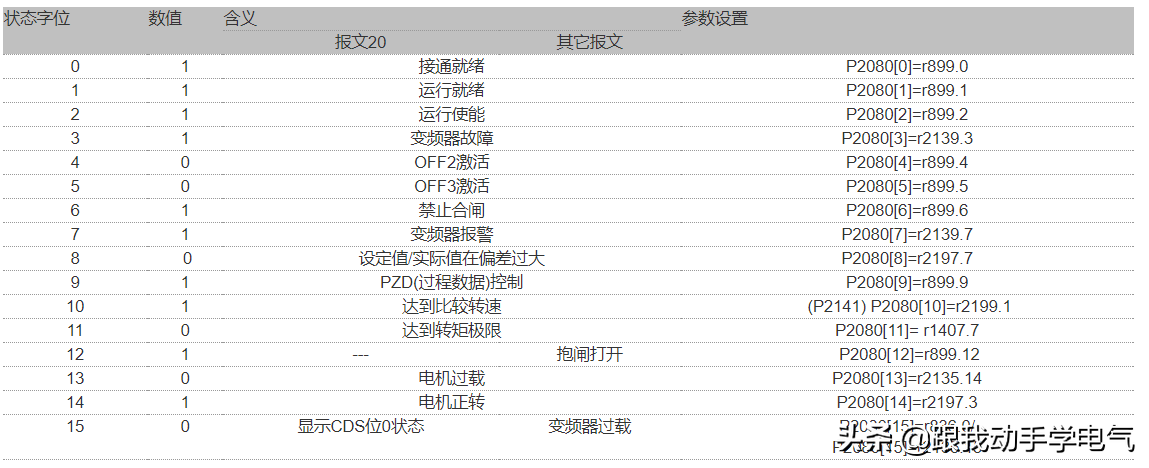

表4状态字
