「杰控软件」A020.三菱 MC-FXTCP说明

使用以太网配置工具FX3U-ENET-L进行配置:

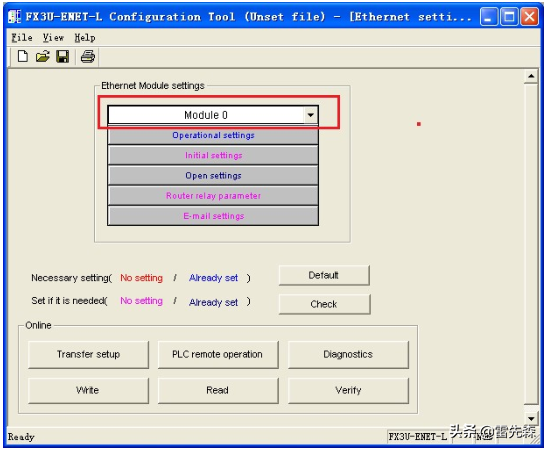

设置以太网模块位置:

通过"Operationalsettings",设置以太网参数:

通过"Opensettings",设置通讯协议及端口号:

支持4个连接,前两个预留给固定长度的发送或接收通讯;

第3,4行可选择Unpassive(MC)协议,最多设置两个端口支持两个TCP连接;

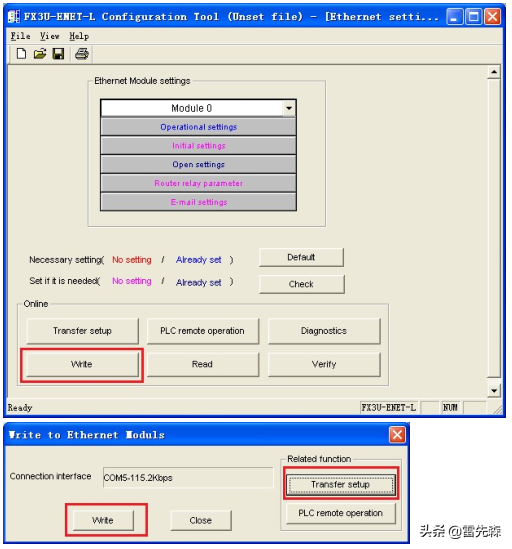

把配置信息写入CPU:

必须重新启动CPU;

参考文档

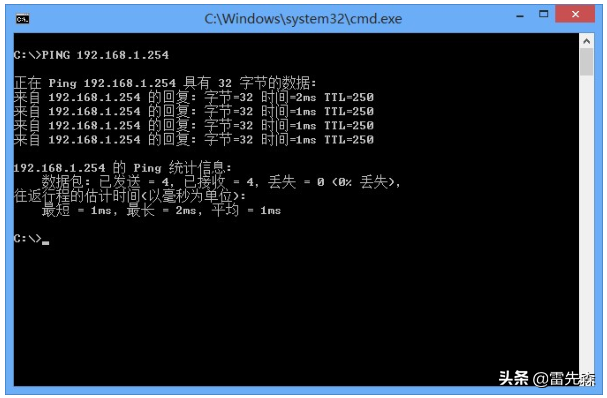

检查是否能够Ping通192.168.1.254:

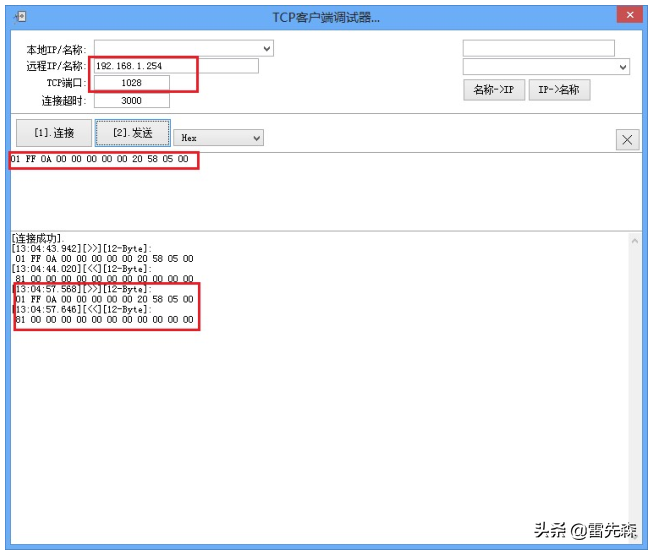

使用TCP调试器,检查是否能够连接8000端口及发送报文:

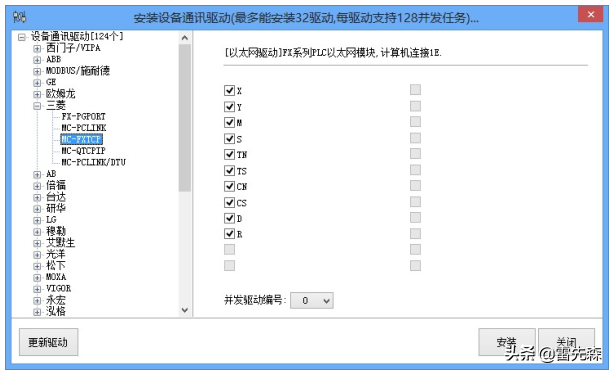

安装驱动:

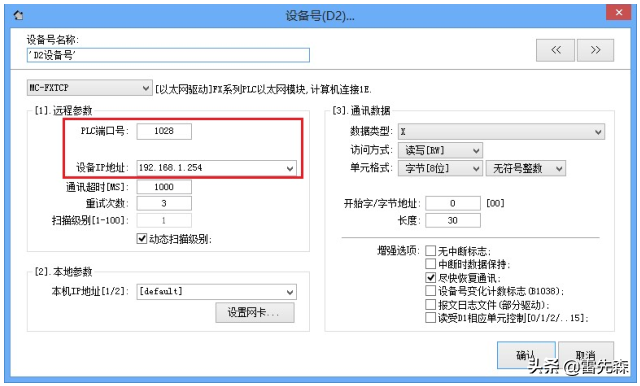

定义设备号:

X/Y数据类型:

开始地址须总为偶数:0(00),2(02),4(04),6(06),8(10),10(12),12(14),14(16),16(20),18(22)…

长度总为偶数:2,4,6,8,10…32

M/S/TS/CS数据类型

开始地址须总为16倍数:0,16,32,48,64,…
