ABB变频器参数设置如下:
一、变频器的简朴本地启动
1.首先确定空开闭合,接触器得电;
2.按LOC/REM使变频器为本地控制模式;
3.按PAR进入控制盘的参数设置模式,用双箭头键选到99参数组,然后用单箭头键选择04,ENTER进入,99.04电机传动模式(DTC),DTC变频器设定值为转速(多数情况下用这种模式),SCALA变频器的设定值为频率,选择好模式后按ENTER确认(取消按ACT返回);
4.按ACT回到当前状态;
5.按REF,选择上下调节键,输入指定的参数后,按ENTER确认;
6.按启动键,变频器启动,至此,完成了一个变频器简单的本地运行过程。
假如需要将已显示的实际信号替换显示成其他的实际信号,可以按以下步骤进行操作:
1)按ACT进入实际信号显示模式;
2)选择需要改变的参数行,按ENTER进入;
3)按单双箭头键,选择要显示的参数或改变参数组;
常用的几个显示信号:
01.02电机的实际转速SPEED
01.03传动输入频率的实际值FREQ
03.20变频器最后一次故障的代码LASTFLT)
4)按ENTER确认并返回实际信号显示模式;(取消直接按ACT)

二、上传和下载
如何将已经设置好电机需要上传到CDP-312操作面板上:
1.激活可选设备的通讯,确认98.02设定为FIELDBUS,98.07COMMPROFILE设定为ABBDRIVES;
2.按LOC/REM切换到L本地控制状态;
3.按FUNC进入功能模式;
4.按单双箭头键进入UPLOAD功能按ENTER执行上传,完成后自动切换到当前信号显示模式;
5.如果要将控制盘从一个传动单元移开前,确认控制盘处于远程控制模式状态(可以按LOC/REM进行改变),如何将数据从控制盘下载到传动单元:
1)将存有上传数据的控制盘连接到传动设备;
2)确认处于本地控制模式(可以按LOC/REM选择);
3)按FUNC进入功能模式;
4)进入DOWNLOAD下载功能,按ENTER执行下载。
三、PLC与变频器PROFIBUS-DP通讯
为了实现变频器与PLC之间的通讯,首先确定通讯模板已安上,然后把DP网线安装好。
此时需要在本地模式下(按LOC/REM选择)设定和确认以下参数:(按FAR进入参数选择模式,用单双箭头选择,ENTER键进入参数或参数组的设定)
1、98.02选择FIELDBUS这一个值,表示RPBA-01通讯摸板被激活;98.07COMMPROFILE选择值为ABBDRIVES,作用是选择传动单元的通讯协议;
2、10.01EXT1STRT/STP/DIR选择值为定义外部控制地,用于启动、停机、转向的命令的连接和信号源;
3、10.02同10.01;
4、10.03REFDIRECTION定义电机的转向,FORWARD正向,REVERSE反向,REQUEST答应用户定义转向(选定此项);
5、16.01RunEnable运行使能设为YES;
6、16.04FAULTRESETSEL选择故障复位的信号源选值为(现场总线控制)。如果10.01和10.01已经设定为则此参数动激活;
7、11.02EXT1/EXT2/SELECT选择控制字的控制源值为;
8、11.03EXTREF1SELECT选择给定值源值为,11.04EXTREF1MINIMUM设定电机的最小转速值为0rpm,11.05EXTREF1MAXIMUM设定电机的最大转速值为1400rpm;
9、22.01ACC/DECSEL选择当前的加减速时间值为ACC/DEC1;
10、22.02ACCELTIME1定义加速时间值为1.50s;
11、22.03STOPFUCTION定义减速时间值为0.50s;
12、51这组参数只有安装了现场总线适配器模块并且该模块被参数98.02激活后才是可见的,51.01通讯协议值为PROFIBUS-DP;
13、51.02值为变频器地址;
14、51.03通讯速率值为1500(1.5mbpa);
15、51.04DP通讯协议值为PPO4;
16、51.05(PZD3OUT)改为3;
17、51.06(PZD3IN)改为6;
18、51.07(PZD4OUT)改为7;
19、51.08(PZD4IN)改为10;
20、51.09(PZD5OUT)改为8;
21、51.10(PZD5IN)改为11;
22、51.11(PZD6OUT)改为9;
23、51.12(PZD6IN)改为12;
24、92.01302(固定);
25、92.02102变频器实际转速值作为主实际信号的第二个字(ACT1)发送;
26、92.03104变频器实际电流值作为主实际信号的第三个字(ACT2)发送;
27、92.04110IGBT温度值作为辅助实际信号的第一个字(ACT3)发送;
28、92.05320以最后一次故障代码作为辅助实际信号的第二个字(ACT4)发送设定完毕后观察通讯模板状态灯状态,此时如果两个亮两个绿灯,说明通讯成功;红灯亮,说明通讯失败。

四、变频器的一些参数设置
1、转速极限值和加速、减速工夫
20.01最小转速
20.02最大转速
22.02加速时间
22.03减速时间
22.04加速时间
22.05减速时间
2、堵转保护
30.10
30.11
30.12
3、欠载保护
30.13
30.15
4、电机缺项
30.16
5、通讯故障
30.18
30.19
30.20
30.21
6、参数锁
用户启用参数锁定功能可以防止对参数的误调整
16.02
16.03
具体信息请参考《ACS800标准应用程序7.0X》
五、PROFIBUS-DP现场控制器(PLC)的设置
1.安装ABB变频器GSD文件ABB_0812.GSD;
2.在系统PROFIBUS-DP硬件配置中添加从站ABBDrivesRPBA-01,站号为2(或其它站号)插入PPOTypeModule为4;
3.在2号(或其他)从站的参数设置中,将OperationMode改为VorSpecific(即ABB传动协议);
4.其它为默认配置;
5.将配置下载到主站中。
6.这样主站对从站2的输入区(OUTPUT)的数据构造为:
Output:
含义:
第一个字
用于ABB传动通信协议的控制字CW
第二个字
变频器的给定值REF1
第三个字
变频器的给定值REF2
第四个字
变频器的给定值REF3(由ACS800变频器参数90.01决定)
第五个字
变频器的给定值REF4(由ACS800变频器参数90.02决定)
第六个字
变频器的给定值REF5(由ACS800变频器参数90.03决定)
7.主站对从站2的输入区(INPUT)的数据构造为:
Input:
含义:
第一个字
用于ABB传动通信协议的状态字SW
第二个字
变频器的实际值ACT1(由ACS800变频器参数92.02决定)
第三个字
变频器的实际值ACT2(由ACS800变频器参数92.03决定)
第四个字
变频器的实际值ACT3(由ACS800变频器参数92.04决定)
第五个字
变频器的实际值ACT4(由ACS800变频器参数92.05决定)
第六个字
变频器的实际值ACT5(由ACS800变频器参数92.06决定)
PLC与变频器通讯-PLC侧应用
PPO4
ACS800-ABBDrivesRPBA-01
控制字1未使用位按说明部分:常0或常1在db内已经写入无需更改
就绪可以合闸时控制字w476
已合闸未运行时控制字w477
运行时控制字w47F
变频器在应用调试时一定要依照调试步骤进行,调试人员必须充分理解变频器的功能参数并设置好,充分了解负载的工艺要求,充分考虑现场环境,防患于未然,争取一次性调试成功,使之能够长期稳定地运行,防止不需要的损失。

专业技能型人才供不应求的现象,令人深思。一项好的专业技能,不仅可以得到自己满意的薪水,体现自己的价值,还对别的公司有足够的吸引力,如此可见,专业技能的重要性。

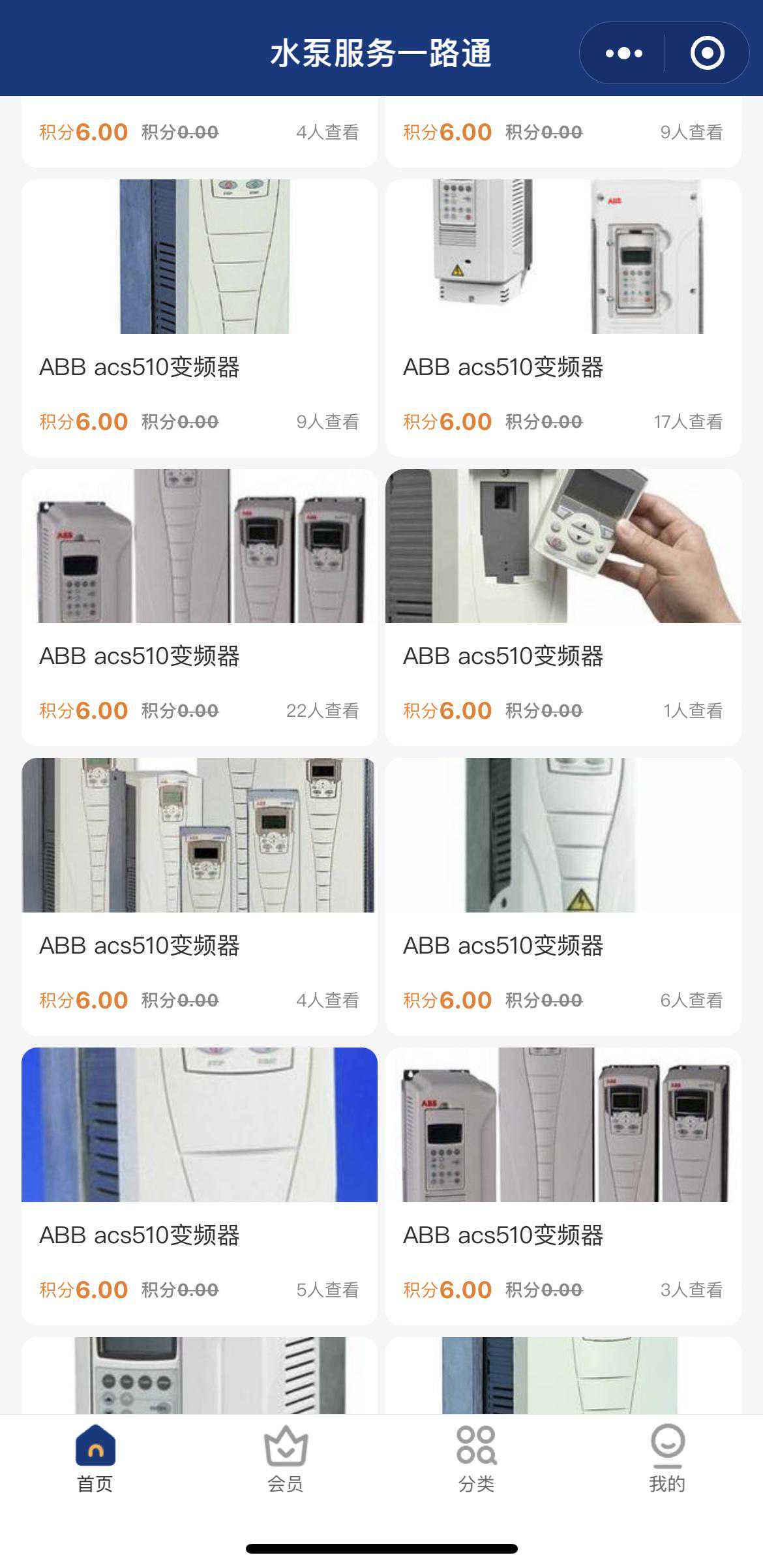

网络化时代到处都是好资源,现在我们公司新出了一个小程序,为大家一键解除学习技能的烦恼。
